4. Złącze i kontrolka

4.1 12-stykowe złącze M12

Aby uzyskać definicje styków 12-stykowego złącza M12, należy przeczytać poniższą sekcję.

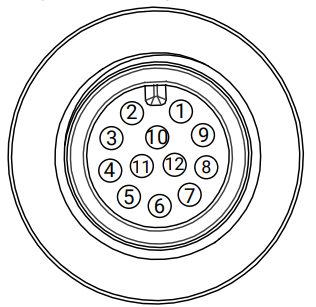

Figure 4-1 12-stykowe złącze M12

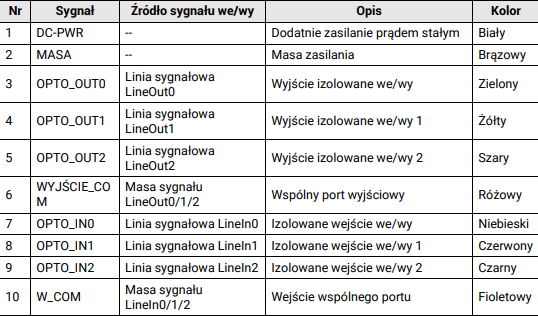

Table 4-1 Definicje pinów

Uwaga
● Należy zapoznać się z powyższą tabelą oraz etykietą dołączoną do dostarczonego kabla zasilania i/o w celu podłączenia urządzenia.
● Kolory kabli wymienione powyżej dotyczą 12-pinowego M12 do otwartego kabla we/wy sprzedawanego

4.2 Wskaźnik
Wskaźnik urządzenia służy do wskazywania stanu działania urządzenia.
Uwaga
Gdy wskaźnik miga szybko, miga powoli lub miga bardzo wolno, jego niepodświetlony odstęp wynosi odpowiednio 0.2 s, 0.3 s lub 2 s.

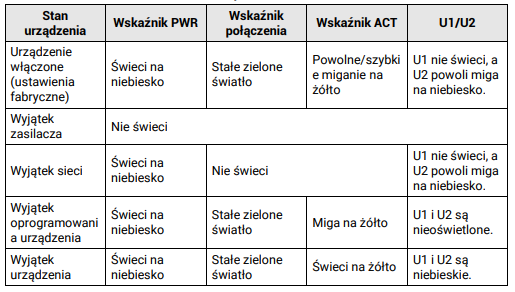

Table 4-2 Opis wskaźnika
