7. Wprowadzenie do wejścia-wyjścia i portu szeregowego

Niniejsza sekcja przedstawia funkcje elektryczne i okablowanie wejścia-wyjścia urządzenia i portu szeregowego RS-232. Urządzenie posiada dwa sygnały wejscia (Linia 0/1), trzy sygnały wyjścia (Linia 5/6/7) i trzy sygnały dwukierunkowe wejścia-wyjścia (Linia 2/3/4)

Uwaga
Dwa sygnały wejscia i trzy sygnały dwukierunkowe wejścia-wyjścia mogą być również użyte jako źródła sygnału, aby przełączyć projekty urządzenia. Zapoznaj się z instrukcją obsługi, aby uzyskać szczegółowe informacje na temat klienta oprogramowania SCMVS.

7.1 Funkcja elektryczna wejścia-wyjścia

7.1.1 Sygnał wejścia
Linie 0/1 urządzenia są sygnałami wejścia, a Linie 2/3/4 są sygnałami dwukierunkowymi wejścia-wyjścia, które mogą zostać ustawione jako wejście. Poniżej pokazano wewnętrzny obwód sygnału wejściowego.
Uwaga
Maksymalne napięcie wejścia sygnału wejścia to 25 mA.

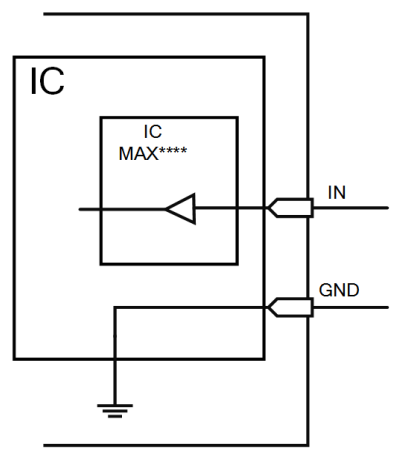

Rysunek 7-1 Wewnętrzny obwód sygnału wejścia

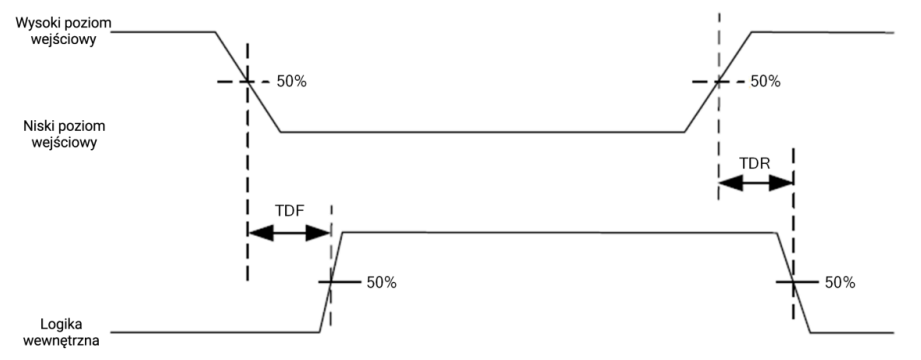

Rysunek 7-2 Poziom logiki wejściowej

Tabela 7-1 Funkcja elektryczna wejścia

Nazwa parametru	Symbol parametru	Wartość
Niski poziom logiki wejścia	VL	0 VDC do 9 VDC (VCC=24 VDC) 0 VDC do 5,4 VDC (VCC=12 VDC)
Wysoki poziom logiki wejścia	VH	11 VDC do 24 VDC (VCC=24 VDC) 7,56 VDC do 12 VDC (VCC=12 VDC)
Opóźnienie opadania wejścia	TDF	1,3 μs do 3,5 μs
Opóźnienie wzrastania wejścia	TDR	1,3 μs do 3,5 μs

Uwaga
● VCC to napięcie wejściowe urządzenia.
● Napięcie przebicia wynosi 36 VDC i utrzymuje napięcie na stabilnym poziomie.

7.1.2 Sygnał wyjścia

Linie 5/6/7 urządzenia są sygnałami wyjścia, a linie 2/3/4 są sygnałami dwukierunkowymi wejścia-wyjścia i mogą zostać ustawione jako wyjście. Możesz przejść do ustawień wejściawyjścia klienta oprogramowania, aby ustawić typ wyjścia wejścia-wyjścia jako PNP lub NPN zgodnie z bieżącą potrzebą tak, jak to pokazano poniżej.

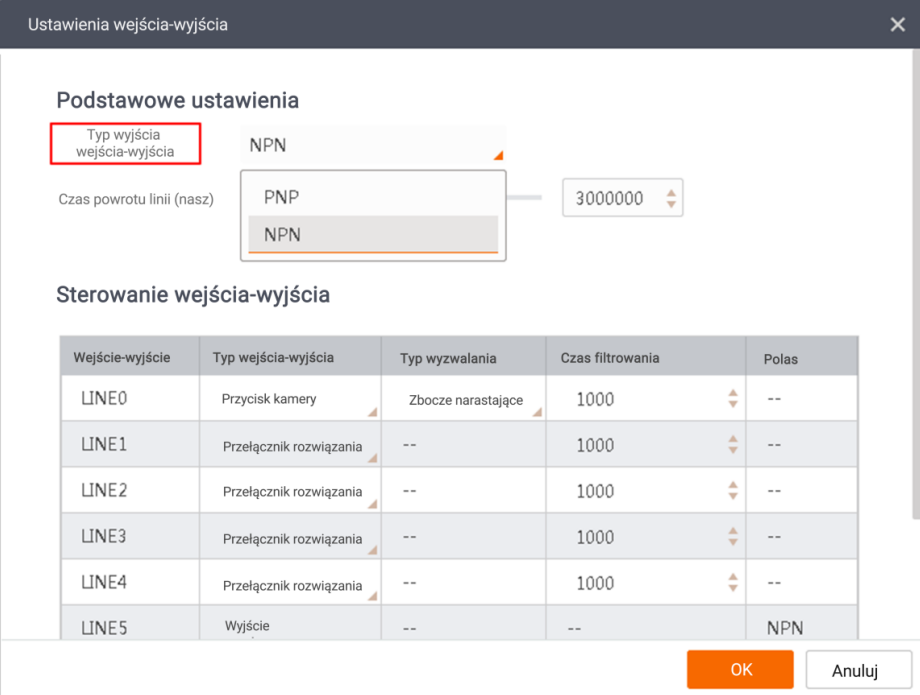

Rysunek 7-3 Ustawaw typ wyjścia wejścia-wyjścia

Uwaga
Maksymalne napięcie wyjścia sygnału wyjścia wynosi 200 mA.

W przypadku, gdy sygnał wyjścia jest typem PNP, to wewnętrzny obwód jest pokazany poniżej.

Rysunek 7-4 Wewnętrzny obwód sygnału wyjścia PNP

W przypadku, gdy sygnał wyjścia jest typem NPN, to wewnętrzny obwód jest pokazany poniżej.

Rysunek 7-5 Wewnętrzny obwód sygnału wyjścia NPN

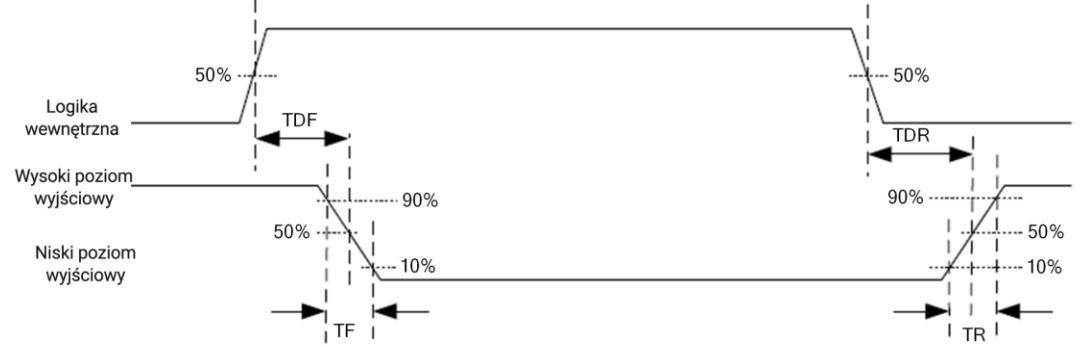

Rysunek 7-6 Poziom logiki wyjściowej

W przypadku, gdy napięcie zewnętrzne i rezystencja wynoszą 12 VDC i 1 KΩ odpowiednio, to funkcja elektryczna sygnału wyjściowego jest następująca.
Uwaga
W przypadku różnego napięcia zewnętrznego i rezystencji, to odpowiedni niski poziom logiki napięcia i wyjścia może ulec niewielkiej zmianie.

Tabela 7-2 Funkcja wyjścia elektrycznego

Nazwa parametru	Symbol parametru	Wartość
Niski poziom logiki wyjścia	VL	212 mV
Wysoki poziom logiki wyjścia	VH	11,8 VDC
Opóźnienie opadania wyjścia	TDF	0,4 μs
Opóźniony wzrost wyjścia	TDR	0,4 μs
Czas opóźnienia wyjścia	TF	0,4 μs
Czas wzrostu wyjścia	TR	0,4 μs

7.2 Okablowanie wejścia-wyjścia
Urządzenie może odbieraj sygnały wejścia z urządzeń zewnętrznych i sygnały wyjściowe do urządzeń zewnętrznych. Niniejsza sekcja przestawia w jaki sposób okablowania wejściawyjścia urządzenia.

Uwaga
● W tym miejscu przyjęliśmy Linię 2 jako przykład przedstawienia okablowania wejściawyjścia.
● Poniższe dane dotyczące urządzeń służą wyłącznie celom informacyjnym i rzeczywiste
dane, które zebrałeś, powinny mieć pierwszeństwo.

7.2.1 Okablowanie wejścia
Dostępne są dwa typy okablowania wejściowego, które można wykorzystać do okablowania urządzenia zgodnie z rzeczywistymi wymaganiami.

Uwaga
● Okablowanie sygnału wejściowego może różnić się w zależności od typu urządzenia zewnętrznego.
● Zalecane jest skorzystanie z pierwszego typu okablowania wejściowego, ponieważ niniejszy typ ma zastosowanie do wszystkich sygnałów wejścia interfejsu wejścia-wyjścia, włączając w to Linie 0/1/2/3/4.
● Drugi typ okablowania wejściowego ma zastosowanie wyłącznie do Linii 2/3/4.

Pierwszy typ okablowania wejściowego
Urządzenie PNP
W przypadku, gdy masz dostępne rezystory zewnętrzne, to powinieneś używać rezystora obniżającego 1 KΩ do okablowania urządzenia tak, jak pokazano poniżej.

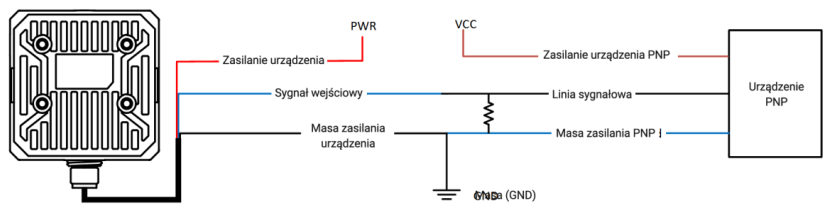

Rysunek 7-7 Sygnał wejścia łączy się z urządzeniem PNP

Urządzenie NPN
W przypadku, gdy masz dostępne są zewnętrzne rezystory, oraz napięcie VCC wynosi 12 VDC lub 24 VDC, to powinieneś użyć rezystora podwyższającego o wartości 1 KΩ do podłączenia urządzenia tak, jak pokazano poniżej

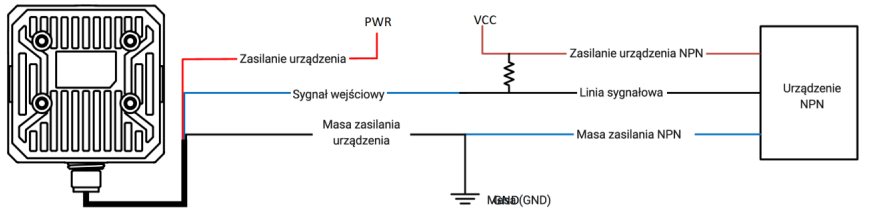

Rysunek 7-8 Sygnał wejścia łączy się z urządzeniem NPN

Przełącznik
Zaleca się skorzystanie z rezystora obniżającego 1 KΩ.

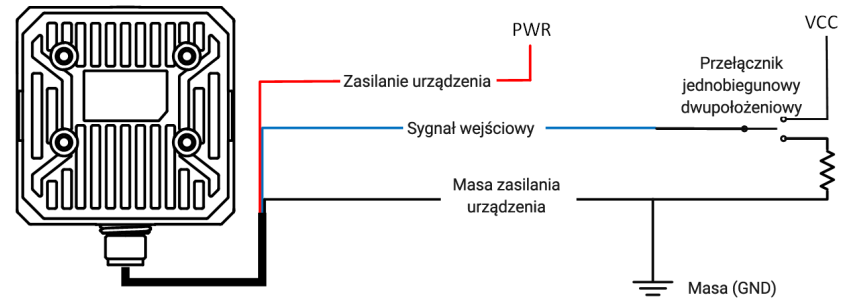

Rysunek 7-9 Sygnał wejścia zostaje podłączony do przełącznika

Druki typ okablowania wejściowego
Urządzenie PNP
W przypadku, gdy nie masz dostępnych zewnętrznych rezystorów, to możesz połączyć urządzenie w sposób pokazany poniżej.

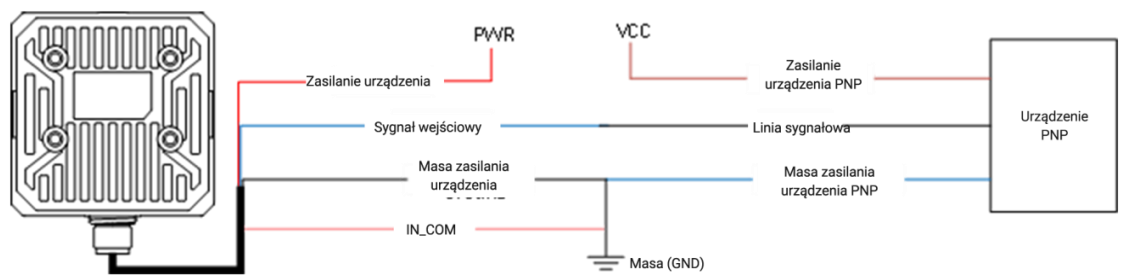

Rysunek 7-10 Konfigurowane połączenie sygnału wejścia do urządzenia PNP

Urządzenie NPN

W przypadku, gdy nie masz dostępnych zewnętrznych rezystorów, to możesz połączyć urządzenie w sposób pokazany poniżej.

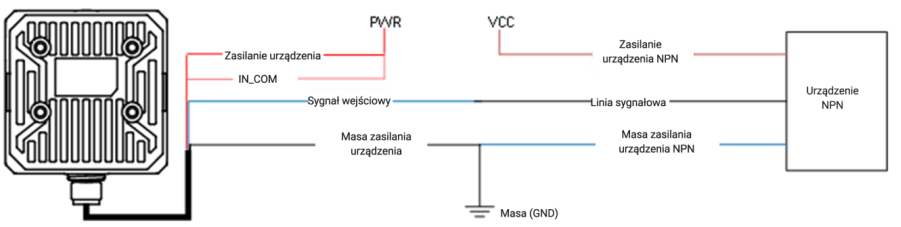

Rysunek 7-11 Sygnał wejścia łączy się z urządzeniem NPN

7.2.2 Okablowanie zewnętrzne
Uwaga
● Możesz ustawić typ wyjścia wejścia-wyjścia jako PNP lub NPN za pomocą klienta oprogramowania.
● W przypadku, gdy zewnętrzne urządzenie jest urządzeniem PNP, to powinieneś ustawić biegunowość sygnału wyjścia urządzenia jako NPN.
● W przypadku, gdy zewnętrzne urządzenie jest urządzeniem NPN, to powinieneś ustawić biegunowość sygnału wyjścia urządzenia jako PNP.

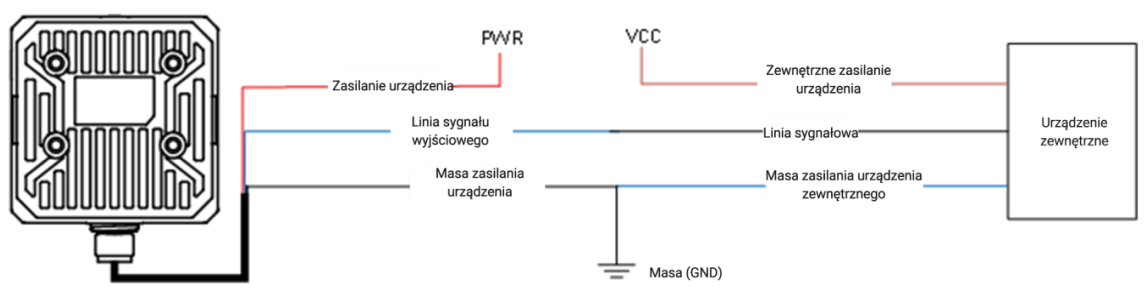

Rysunek 7-12 Okablowanie zewnętrzne

Uwaga
W przypadku, gdy sygnał wyjścia urządzenia jest ustawiony jako NPN, to napięcie VCC nie powinno być wyższe niż to wskazane przez PWR. W przeciwnym wypadku, może dojść do wyjątku w sygnale wyjściowym urządzenia.

7.3 Port szeregowy RS-232
Urządzenie może wyprowadzić dane za pomocą portu szeregowego RS-232. Możesz przejść do ustawień komunikacyjnych klienta oprogramowania, aby ustawić powiązane parametry.

7.3.1 Wprowadzenie

9-Pinowe złącze męskie oraz 25-pinowe złącze męskie sa powszechnie używanymi portami szeregowymi tak, jak to pokazano poniżej. Możesz odnieść się do tabeli poniżej w celu uzyskania informacji o określonej nazwe pina i funkcji.

Rysunek 7-13 9-pinowe złącze męskie

Rysunek 7-14 25-pinowe złącze męskie

Tabela 7-3 Opis pinu RS-232

Typ portu szeregowego	Nr końcówki	Nazwa	Funkcja
Interfejs 9-pinowy	2	RX	Odbierz dane
	3	TX	Wyślij dane
	5	Masa (GND)	Sygnał uziemiający
Interfejs 25-pinowy	2	TX	Wyślij dane
	3	RX	Odbierz dane
	7	Masa (GND)	Sygnał uziemiający

7.3.2. Okablowanie

Możesz odnieść się do okablowania portu szeregowego poniżej, aby podłączyć urządzenie
z urządzeniem zewnętrznym.

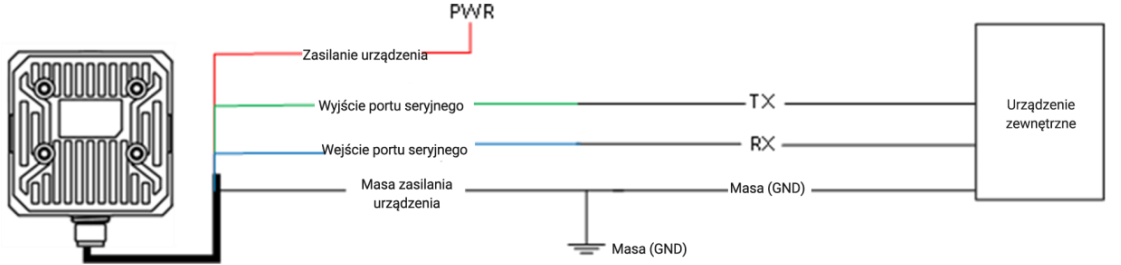

Rysunek 7-15 Okablowanie portu szeregowego RS-232
