3. Wygląd i złącze

Uwaga
Wygląd tutaj jest tylko dla odniesienia. Szczegółowe informacje dotyczące wymiarów
można znaleźć w specyfikacji urządzenia.

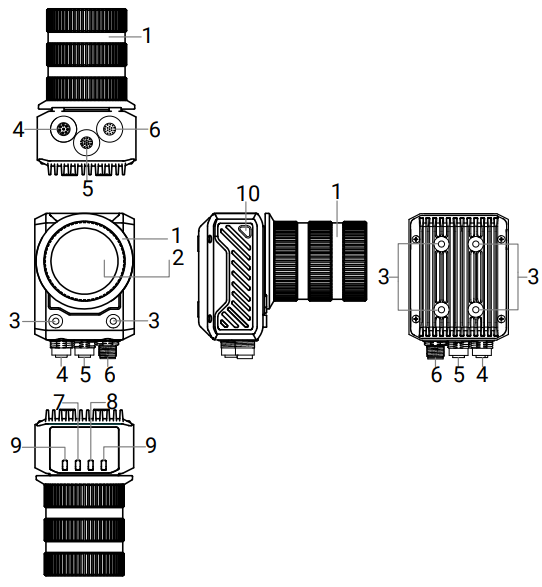

Rysunek 3-1 wygląd urządzenia typu C-Mount

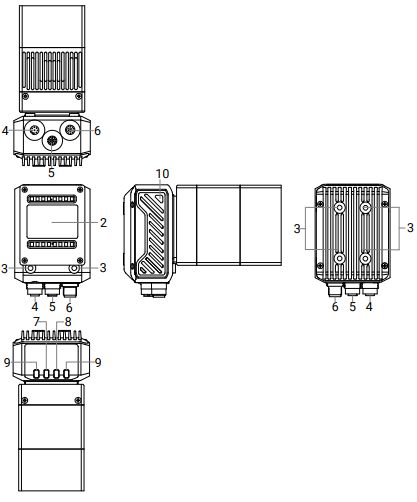

Rysunek 3-2 wygląd urządzenia M12-mocującego

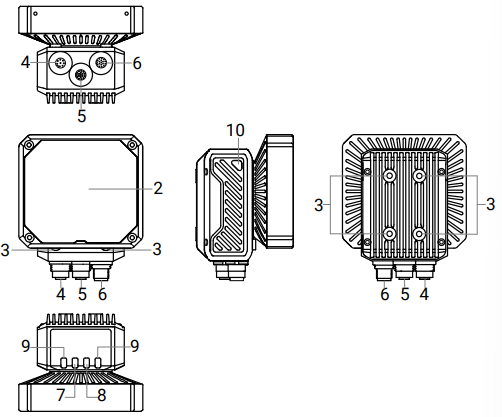

Rysunek 3-3 wygląd urządzenia waflowego

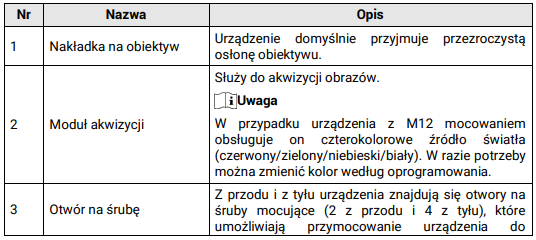

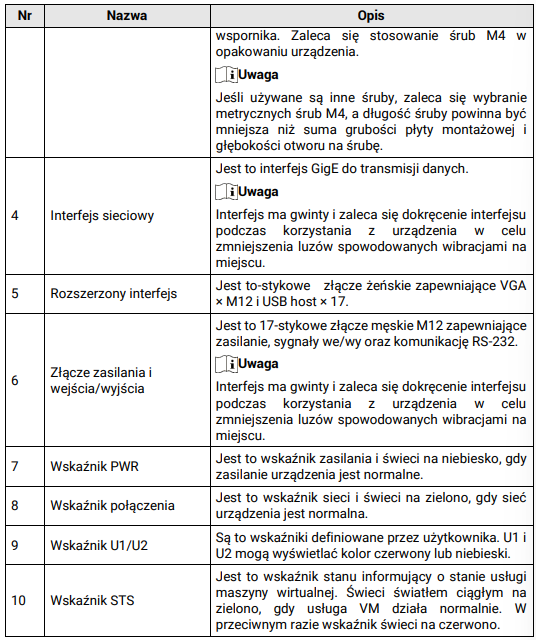

Tabela 3-1 Opis komponentu

3.2 Złącze
Główne złącze urządzenia zawiera złącze zasilania i/o oraz rozszerzony interfejs. Szczegółowe informacje można znaleźć w poniższych informacjach.

3.2.1 Złącze zasilania i/o
Złącze zasilania i wejścia/wyjścia urządzenia to -stykowe złącze męskie, któ re zapewnia izolowane optycznie wejście × (linia/2), wyjście izolowane optycznie × 2 (linia 4/5), konfigurowalne nieizolowane wejście/wyjście × 2 (linia 2/3), RS-232 × M12 i wyjście źródła światła (maks. 30 w) × 17.
Definicja pinu złącza jest pokazana poniżej.

Rysunek 3-4 Złącze zasilania i wejścia/wyjścia

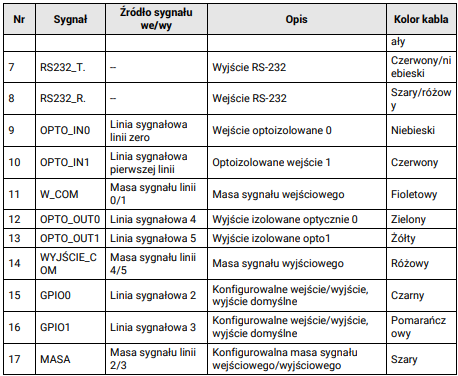

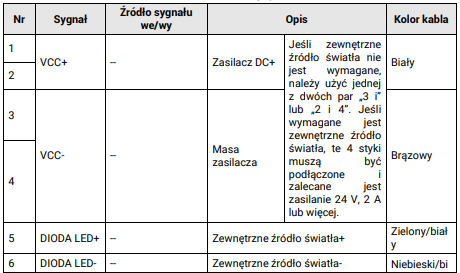

Tabela 3-2 Definicja pinu

Dostarczony kabel zasilania i/o w zestawie urządzenia pokazano poniżej.

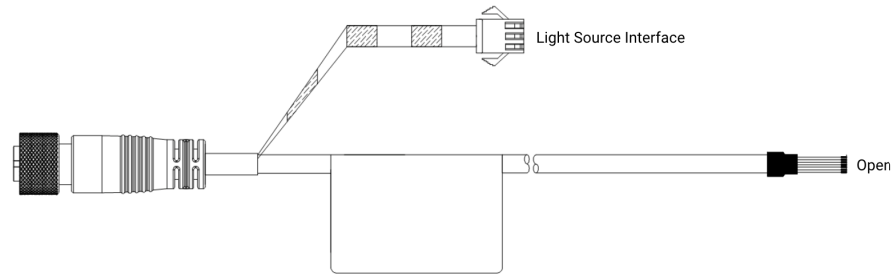

Rysunek 3-5 Kabel zasilania i wejścia/wyjścia

Uwaga
● Wyjście źródła światła odpowiadające 5. Pinowi i 6. Pinowi kabla zostało domyślnie wykonane w interfejsie źródła światła typu SMR-03V-B. Urządzenie źródła światła można podłączyć bezpośrednio bez okablowania.
● W przypadku otwartej części kabla odpowiadającej innym pinom, należy podłączyć przewód zgodnie z opisem każdego pinu w powyższej tabeli.

3.2.2 Rozszerzony interfejs

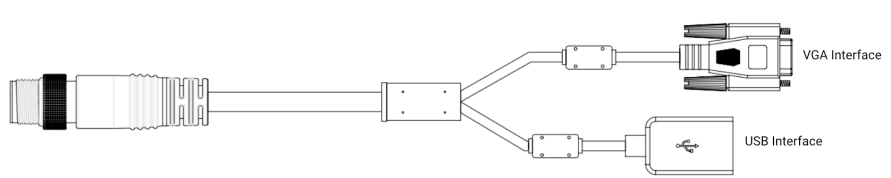

Rozszerzonym interfejsem urządzenia jest 17-stykowe złącze żeńskie zapewniające VGA × M12 i USB host × 1. Zaleca się użycie dołączonego kabla USB/VGA w opakowaniu urządzenia, jak pokazano poniżej.

Rysunek 3-6 Kabel USB/VGA
