4. Instalacja i okablowanie urządzenia

4.1 Przygotowanie do instalacji
Przed instalacją należy przygotować następujące akcesoria.

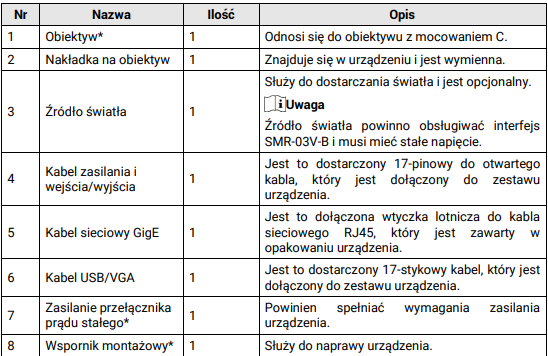

Tabela 4-1 Akcesoria

Uwaga
Akcesoria ze znakiem * oznaczają, że te elementy nie są zawarte w opakowaniu urządzenia i należy je zakupić oddzielnie, aby móc normalnie korzystać z urządzenia.

4.2 Instalacja urządzenia
Zanim zaczniesz
● Upewnij się, że urządzenie w opakowaniu jest w dobrym stanie i wszystkie części montażowe są dołączone.
● Upewnij się, że wszystkie powiązane urządzenia są wyłączone podczas instalacji.
Kroki
1. Za pomocą śrub M4 zamocować urządzenie do wspornika montażowego.
2. Zamontować urządzenie do innych części mechanicznych za pomocą wspornika montażowego.

Uwaga

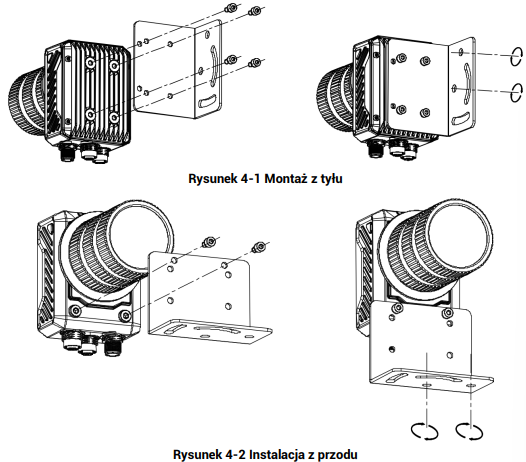

● Montaż z przodu i z tyłu są dostępne, jak pokazano poniżej.
● Diagramy tutaj mają charakter wyłącznie informacyjny. Proszę odnieść się do rzeczywistego.

3. (Opcjonalnie) Dopasuj kąt instalacji urządzenia do rzeczywistych wymagań.
4. Użyj kabla sieciowego GigE, aby podłączyć urządzenie do przełącznika lub karty sieciowej
5. Użyj kabla zasilania i wejścia/wyjścia, aby podłączyć urządzenie do zasilacza prądu stałego.

4.3 urządzenie przewodowe
Po zainstalowaniu urządzenia należy podłączyć je do urządzeń zewnętrznych za pomocą różnych kabli. Typowy wykres topologiczny jest przedstawiony poniżej i można podłączyć urządzenie zgodnie z rzeczywistymi wymaganiami.

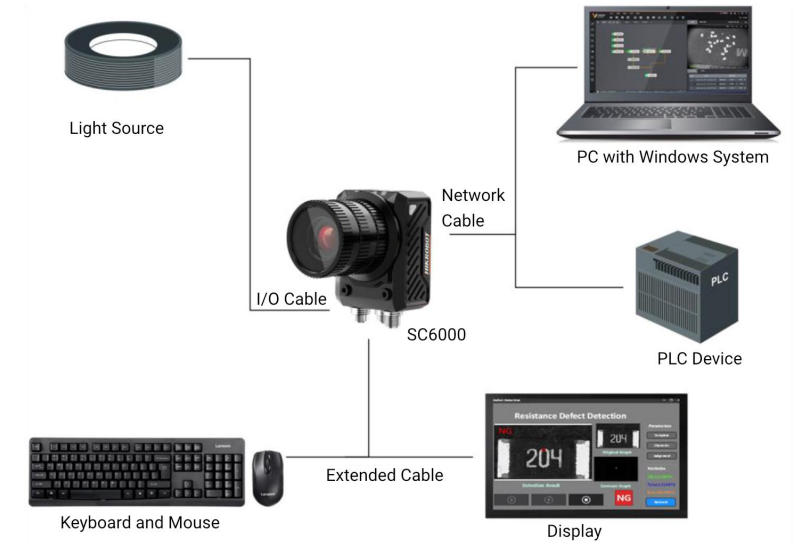

Rysunek 4-3 Wykres topologiczny

Uwaga
● Uruchom oprogramowanie maszyny wirtualnej na komputerze z systemem Windows. VMClient.exe służy do podłączenia urządzenia i zbudowania rozwiązania.
● Na wyświetlaczu pojawi się komunikat VMClient obsługiwany przez urządzenie, a VMClient ładuje i uruchamia rozwiązania wizualne. Urządzenie jest podłączone do wyświetlacza za pośrednictwem interfejsu VGA.
