6. i/o oraz wprowadzenie portów szeregowych

17-stykowe złącze męskie urządzenia ma izolowane optycznie wejście × (linia M12/2), wyjście izolowane optycznie × 2 (linia 4/5), konfigurowalne nieizolowane wejście/wyjście × 2 (linia 2/3) i RS-232 ×. W tej części przedstawiono funkcje elektryczne we/wy, okablowanie we/wy oraz okablowanie RS-232.

6.1 Funkcja elektryczna we/wy
W tej części przedstawiono funkcję elektryczną wejścia optoizolowanego i wyjścia optoizolowanego.
6.1.1 Sygnał wejściowy
Linia 0/1 urządzenia jest optoizolowanymi wejściami, a ich obwód wewnętrzny jest następujący.
Uwaga
● Napięcie wejściowe mieści się w zakresie od 12 VDC do 24 VDC.
● Napięcie przebicia wynosi 33 VDC. Utrzymywać stabilne napięcie.

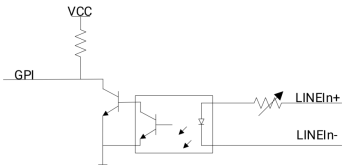

Rysunek 6-1 Wewnętrzny obwód sygnału wejściowego

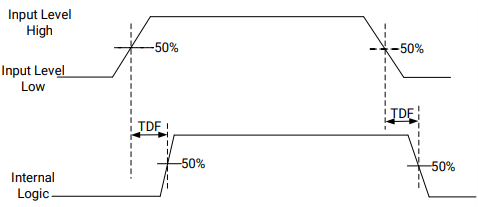

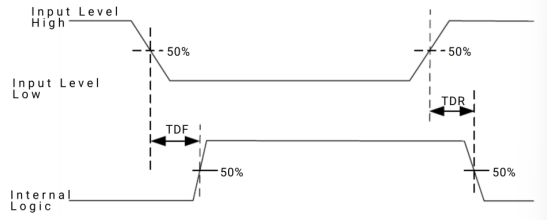

Rysunek 6-2 Poziom logiki wejściowej

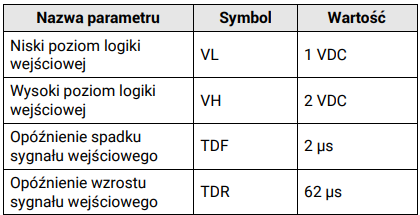

Tabela 6-1 Funkcja elektryczna wejścia

6.1.2 Sygnał wyjściowy
Linia 4/5 urządzenia to wyjścia izolowane optycznie, a ich obwód wewnętrzny jest następujący.
Uwaga
● Napięcie wyjściowe mieści się w zakresie od 5 VDC do 30 VDC.
● Maksymalny prąd wyjściowy wynosi 25 ma.
● Nie podłączać bezpośrednio do obciążenia indukcyjnego (np. silnika prądu stałego itp.) podczas wysyłania.
● Jeśli napięcie zewnętrzne i rezystancja ulegną zmianie, odpowiedni prąd sygnału wyjściowego i niski poziom logiczny wyjścia mogą się różnić.

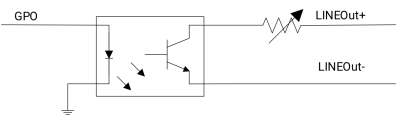

Rysunek 6-3 Wewnętrzny obwód sygnału wyjściowego

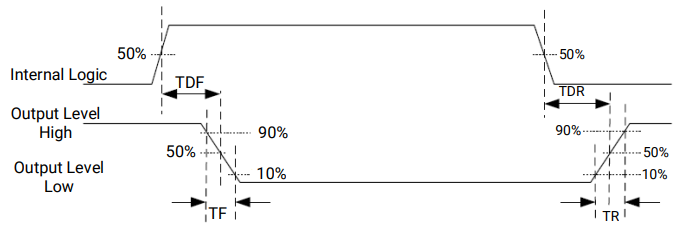

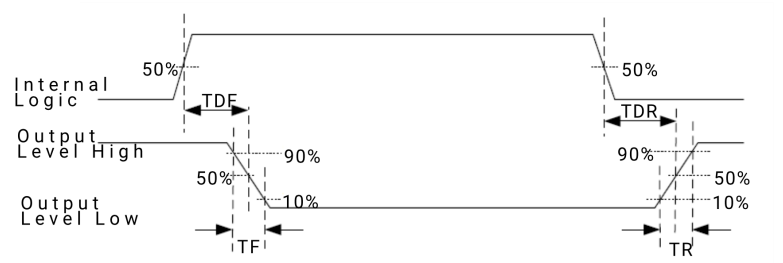

Rysunek 6-4 Poziom logiki wyjściowej

Tabela 6-2 Cecha elektryczna wyjścia

6.1.3 konfigurowalny sygnał wejściowy/wyjściowy
Linia 2/3 urządzenia może być skonfigurowana do sygnałów wejściowych lub wyjściowych za pośrednictwem oprogramowania VM, a ich obwód wewnętrzny jest następujący.

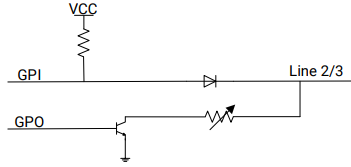

Rysunek 6-5 Wewnętrzny obwód sygnału dwukierunkowego

Skonfigurowany jako sygnał wejściowy

Rysunek 6-6 Poziom logiki wejściowej

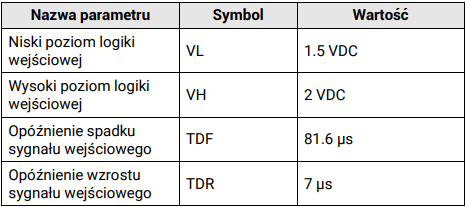

Tabela 6-3 Funkcja elektryczna wejścia

Skonfigurowany jako sygnał wyjściowy

Rysunek 6-7 Poziom logiki wyjściowej

Jeśli napięcie zewnętrzne wynosi 12 VDC, a rezystor podciągający wynosi 1 KΩ, poniżej przedstawiono funkcję wyjściową układu elektrycznego.

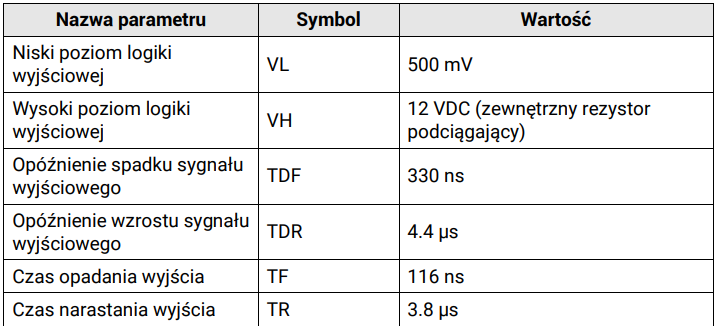

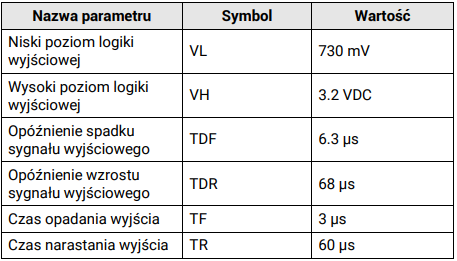

Tabela 6-4 Cecha elektryczna wyjścia

Poniżej przedstawiono zależność między różnymi napięciami zewnętrznymi a niskim poziomem logiki wyjściowej.

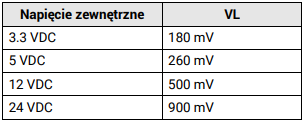

Tabela 6-5 Parametry niskiego poziomu logiki wyjściowej

6.2 Przewody we/wy
Urządzenie odbiera zewnętrzny sygnał wejściowy lub wysyła sygnał do urządzenia zewnętrznego poprzez 17-stykowe złącze męskie M12. W tej części opisano sposób podłączania części we/wy.
Uwaga
Tutaj weźmiemy linię jako przykład, aby wprowadzić okablowanie sygnału wejściowego, a jako przykład weźmiemy linię 4, aby wprowadzić okablowanie sygnału wyjściowego.
6.2.1 Przewody sygnału wejściowego
Uwaga
● Okablowanie sygnału wejściowego może różnić się w zależności od typu urządzeń zewnętrznych.
● Napięcie VCC nie powinno być wyższe niż napięcie PWR. W przeciwnym razie sygnał wyjściowy urządzenia może mieć wyjątek.
Sygnał wejściowy z urządzenia PNP

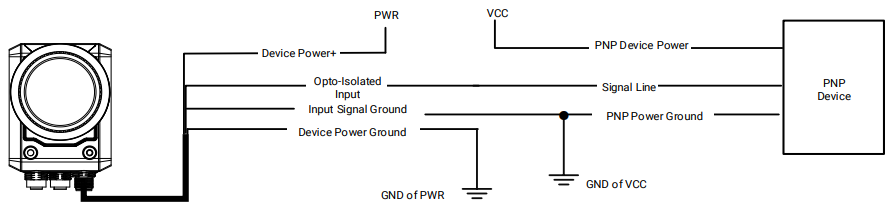

Rysunek 6-8 Podłączanie sygnału wejściowego do urządzenia PNP

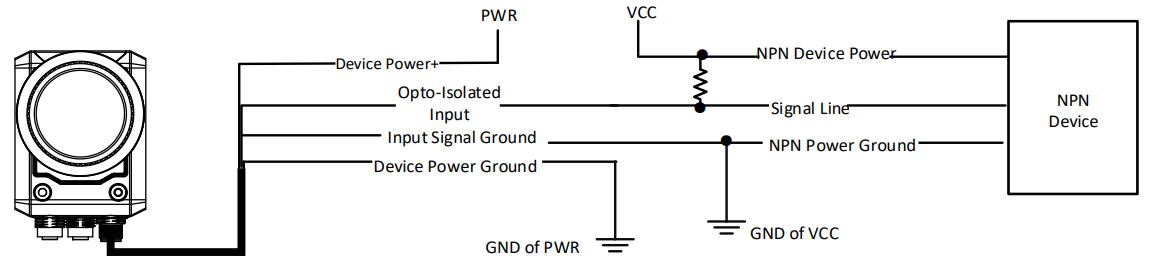

Sygnał wejściowy z urządzenia NPN
Jeśli VCC urządzenia NPN ma napięcie 12 VDC lub VDC i używany jest rezystor podciągający 24 KΩ, jego okablowanie jest następujące.

Rysunek 6-9 Podłączanie sygnału wejściowego do urządzenia NPN

6.2.2 Przewody sygnału wyjściowego

Uwaga
● Okablowanie sygnału wyjściowego może różnić się w zależności od typu urządzeń zewnętrznych.
● Napięcie VCC nie powinno być wyższe niż napięcie PWR. W przeciwnym razie sygnał wyjściowy urządzenia może mieć wyjątek.

Urządzenie PNP jako urządzenie zewnętrzne

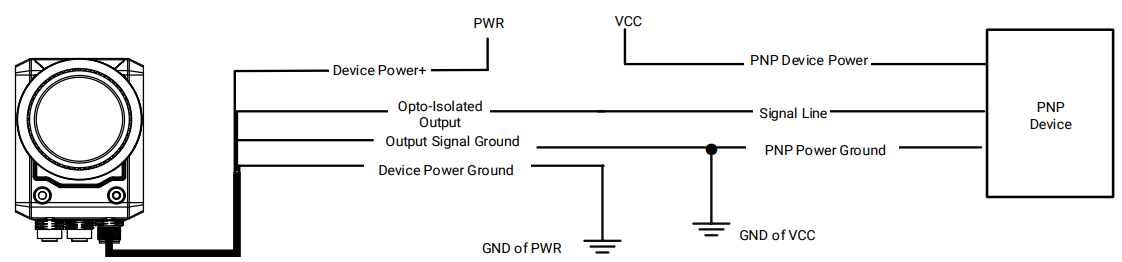

Rysunek 6-10 Podłączanie sygnału wyjściowego do urządzenia PNP

Urządzenie NPN jako urządzenie zewnętrzne
Jeśli VCC urządzenia NPN ma napięcie 12 VDC lub VDC i używany jest rezystor podciągający 24 KΩ, jego okablowanie jest następujące.

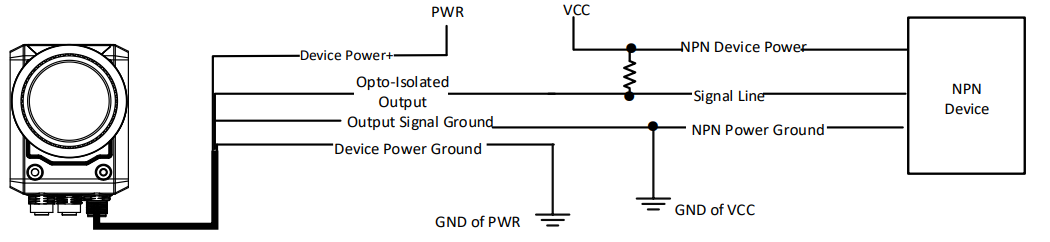

Rysunek 6-11 Podłączanie sygnału wyjściowego do urządzenia NPN

6.2.3 konfigurowalne przewody wejściowe/wyjściowe
Linia 2/3 urządzenia może być skonfigurowana do sygnałów wejściowych lub wyjściowych za pośrednictwem oprogramowania maszyny wirtualnej, a ich okablowanie pokazano
poniżej.
Uwaga
● Okablowanie sygnału wejściowego/wyjściowego może różnić się w zależności od typu urządzeń zewnętrznych.
● Napięcie VCC nie powinno być wyższe niż napięcie PWR. W przeciwnym razie sygnał wyjściowy urządzenia może mieć wyjątek.

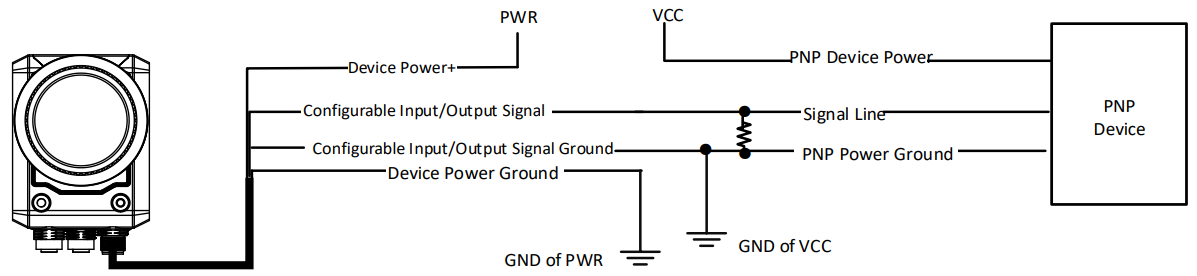

Sygnał wejściowy z urządzenia PNP
Jeśli używany jest rezystor pociągowy KΩ, jego przewody są następujące.

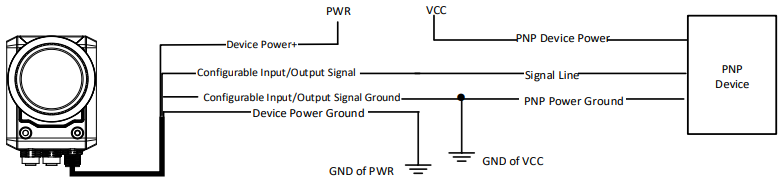

Rysunek 6-12 Podłączanie sygnału wejściowego do urządzenia PNP

Sygnał wejściowy z urządzenia NPN
Jeśli VCC urządzenia NPN ma napięcie 12 VDC lub VDC i używany jest rezystor podciągający 24 KΩ, jego okablowanie jest następujące.

Rysunek 6-13 Podłączanie sygnału wejściowego do urządzenia NPN

Sygnał wyjściowy do urządzenia PNP

Rysunek 6-14 Podłączanie sygnału wyjściowego do urządzenia PNP

Sygnał wyjściowy do urządzenia NPN
Jeśli VCC urządzenia NPN ma napięcie 12 VDC lub VDC i używany jest rezystor podciągający 24 KΩ, jego okablowanie jest następujące.

Rysunek 6-15 Podłączanie sygnału wyjściowego do urządzenia NPN

6.3 port szeregowy RS-232
Urządzenie obsługuje wyjście przez port szeregowy RS-232.
Uwaga
Szczegółowe informacje można znaleźć w instrukcji obsługi oprogramowania maszyny wirtualnej.
6.3.1 Wprowadzenie do portu szeregowego RS-232

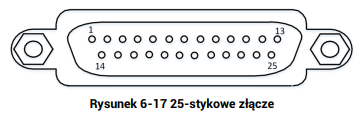

9-stykowe złącze męskie i 25-stykowe złącze męskie są powszechnie używanymi portami szeregowymi, jak pokazano poniżej. Nazwa i funkcja pinu można znaleźć w poniższej tabeli.

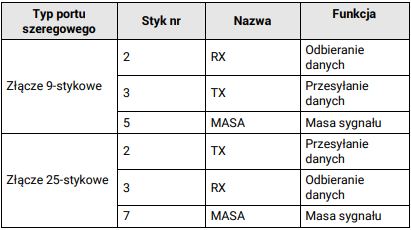

Tabela 6-6 Opis

6.3.2 Przewody portu szeregowego RS-232
Informacje na temat podłączania urządzenia do urządzenia zewnętrznego można znaleźć w poniższym okablowaniu portu szeregowego.

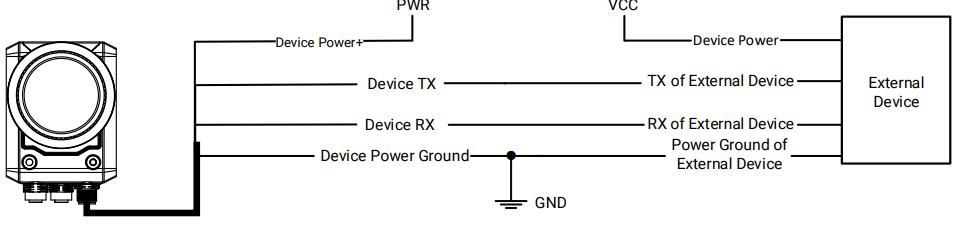

Rysunek 6-18 okablowanie portu szeregowego RS-232
