WPROWADZENIE

Niniejsza instrukcja dotyczy wielofunkcyjnego falownika solarnego, który łączy w sobie funkcje falownika, ładowarki solarnej i ładowarki akumulatorowej, zapewnia bezprzerwowe zasilanie oraz ma kompaktowe wymiary. Kompleksowy wyświetlacz LCD zawiera konfigurowalne i łatwe w obsłudze przyciski, związane np. z prądem ładowania akumulatora, priorytetem ładowarki AC/solarnej oraz dopuszczalnym napięciem wejściowym w oparciu o różne zastosowania.

Cechy i funkcje
Falownik z czystą wyjściową falą sinusoidalną
Konfigurowalny zakres napięć wejściowych dla urządzeń domowych i komputerów osobistych z poziomu wyświetlacza LCD
Konfigurowalny prąd ładowania akumulatorowego w oparciu o zastosowania z poziomu wyświetlacza LCD
Konfigurowalny priorytet ładowarki AC/solarnej z poziomu wyświetlacza LCD
Obsługa napięcia sieciowego lub mocy generatora
Automatyczne uruchomienie ponowne po przywróceniu zasilania AC
Zabezpieczenie przed przeciążeniem/ przegrzaniem/zwarciem
Inteligentna konstrukcja ładowarki akumulatorowej zapewniająca zoptymalizowaną wydajność akumulatora
Funkcja rozruchu zimnego

Podstawowa architektura systemu

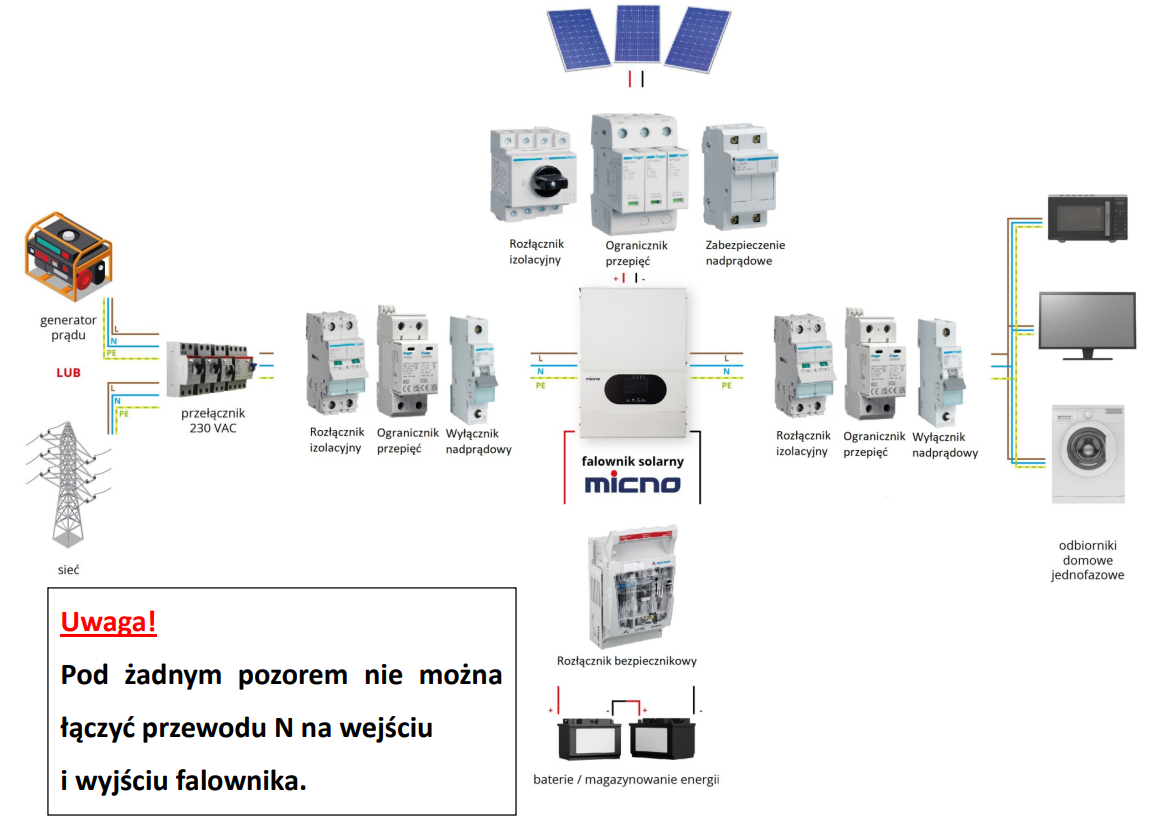

Na poniższej ilustracji przedstawiono podstawowe zastosowanie falownika/ładowarki. Aby system działał prawidłowo, obejmuje również następujące elementy:
generator lub sieć elektroenergetyczna, moduły fotowoltaiczne (opcjonalnie).
W celu uzyskania innych możliwych architektur systemu, zależnych od konkretnych wymagań, należy skontaktować się z integratorem systemu.

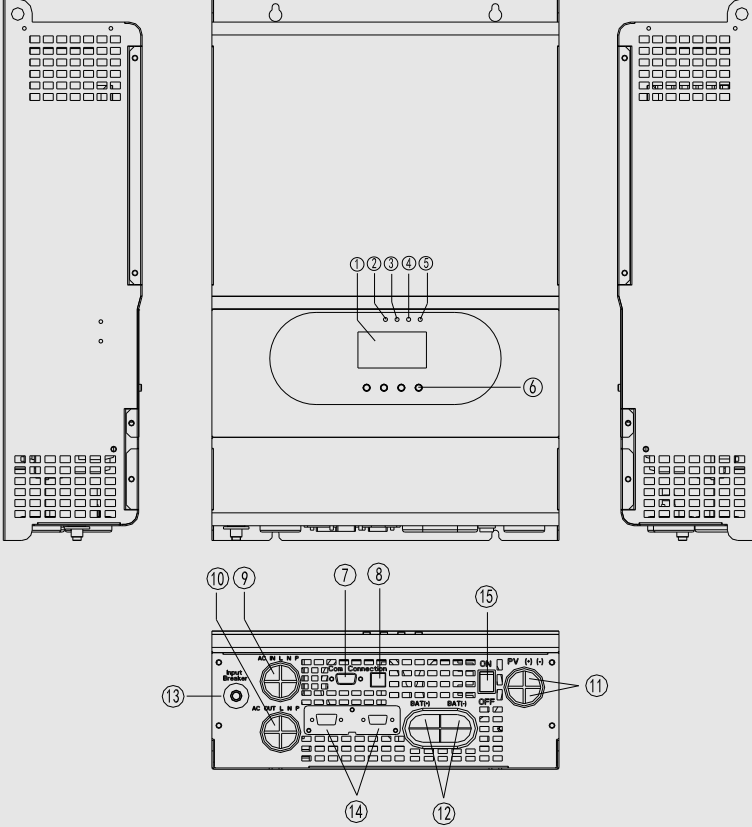

Przegląd produktu

1. Wyświetlacz LCD 2. Kontrolka zasilania 3. Kontrolka falownika 4. Kontrolka akumulatora 5. Kontrolka błędu 6. Przycisk funkcyjny 7. Port RS-232 8. Port szeregowy USB 9. Wejście AC 10. Wyjście AC 11. Wejście PV 12. Wejście akumulatora 13. Wejściowe zabezpieczenie nadprądowe 14. Port komunikacji równoległej (tylko w modelach z funkcją komunikacji równoległej) 15. Przełącznik zasilania
