Załącznik 2: Wytyczne dotyczące pracy urządzeń 5,5 kW w konfiguracji równoległej

Tryb równoległy

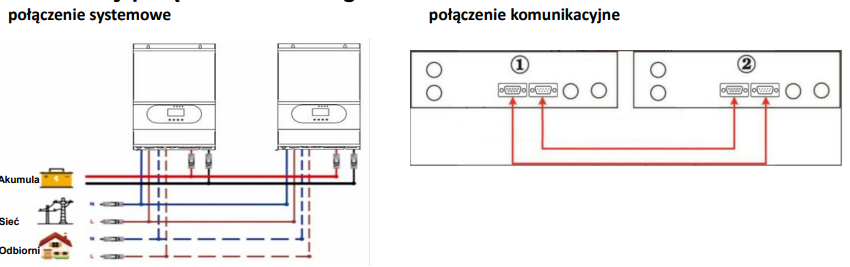

1.  2 zestawy połączone równolegle:

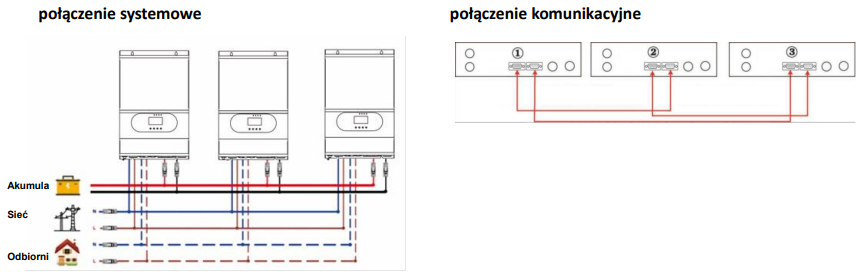

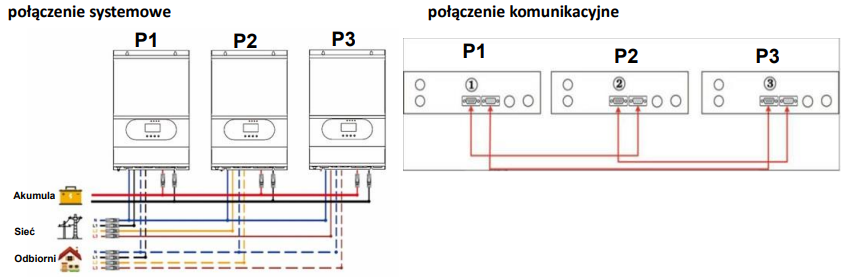

2. 3 zestawy połączone równolegle:

Wiele jednofazowych systemów równoległych łączy się poprzez wydłużanie okablowania łączącego 2 urządzenia jednofazowego w konfiguracji równoległej z trzema urządzeniami jednofazowymi w konfiguracji równoległej



3. Praca urządzeń trójfazowych w konfiguracji równoległej
3.1  1. faza – jeden falownik



3.2  1. faza – dwa falowniki, 2. faza – jeden falownik

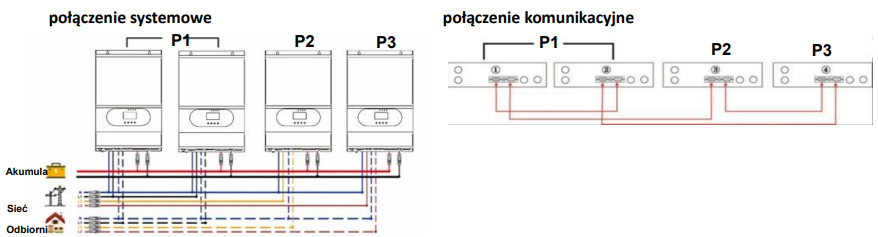

3.3  1. faza i 2. faza – dwa falowniki, 3. faza – jeden falownik

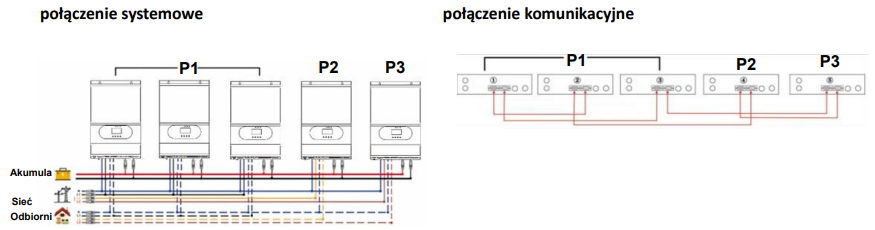

3.4  1. faza – trzy falowniki, 2. faza i 3. faza – jeden falownik

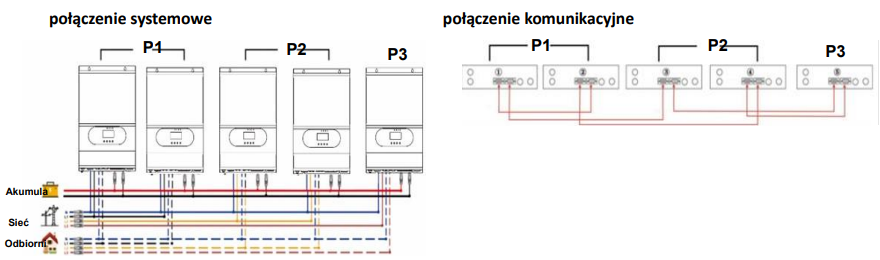

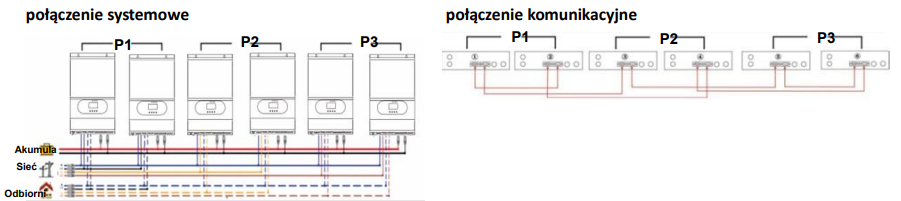

3.5 Każda faza – dwa falowniki

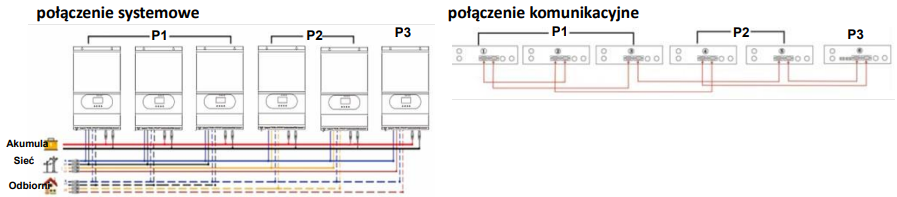

3.6 1. faza – trzy falowniki, 2. faza – dwa falowniki, 3. faza – jeden falownik

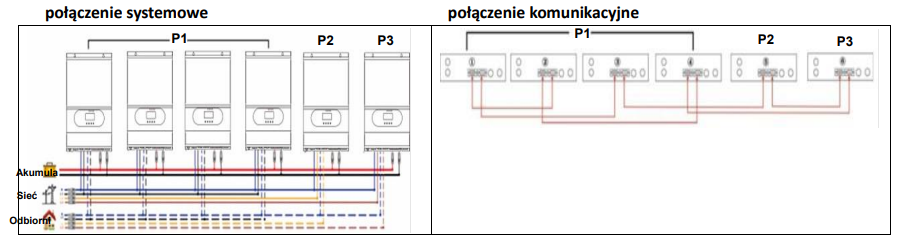

3.7 1. faza – cztery falowniki, 2. faza i 3. faza – jeden falownik
