WYŚWIETLACZ LCD
Zob. lista 27.
Urządzenia jednofazowe w konfiguracji równoległej
Krok 1: Przed uruchomieniem sprawdzić, czy okablowanie jest prawidłowe, czy wszystkie wyłączniki po stronie odbiorników są odłączone, a wszystkie żyły neutralne falowników są ze sobą połączone.
Krok 2: Wybudzić falownik, następnie ustawić „PAR” w programie 27 na wyświetlaczu LCD, a następnie wyłączyć wszystkie falowniki;
UWAGA: podczas ustawiania programu na wyświetlaczu LCD przełącznik zasilania musi być wyłączony. W przeciwnym razie nie będzie można zmienić ustawień.
UWAGA: Urządzenie master-slave jest wybierane automatycznie wewnątrz systemu.
Krok 3: Włącz wyłączniki obwodu AC dla wszystkich linii na wejściu AC. Jeśli wykryte zostanie połączenie AC i będzie ono zgodne z ustawieniami urządzenia, system działa prawidłowo. ustawieniami, system działa prawidłowo. W przeciwnym razie, jeśli zostanie wyświetlone ostrzeżenie, nie będą one działać w trybie sieciowym.
Wszystkie falowniki należy podłączyć jednocześnie do sieci zasilającej. W przeciwnym razie wyświetlony zostanie błąd „22” lub „23”.
Krok 4: Jeśli nie ma więcej alarmów błędu, a interfejs działa prawidłowo, oznacza to, że system równoległy został w całości zainstalowany.
Krok 5: Zamknąć wyłącznik obwodu po stronie obciążenia. Włączyć system i rozpocząć dostarczanie energii do obciążenia. odbiornika.

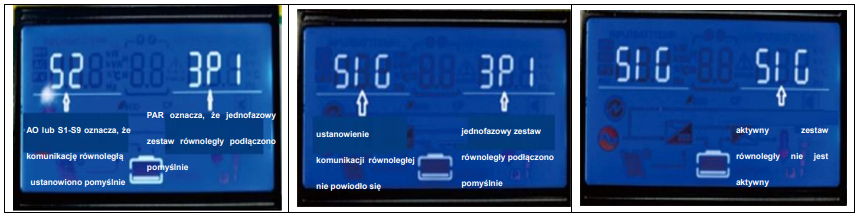

Rysunek 3.1.1
Interfejs: zestaw równoległy podłączono pomyślnie, komunikację ustanowiono pomyślnie
Interfejs: zestaw równoległy podłączono pomyślnie, ustanowienie komunikacji nie powiodło się
Interfejs: podłączenie zestawu równoległego nie powiodło się
Urządzenia trójfazowe w konfiguracji równoległej
Krok 1: Przed uruchomieniem należy sprawdzić, czy okablowanie jest prawidłowe, czy wszystkie wyłączniki w linii po stronie obciążenia są odłączone, a wszystkie żyły neutralne falowników są ze sobą połączone. Potwierdzić, że wszystkie wartości napięcia falownika na wyjściu urządzenia, napięcia DC i napięcia akumulatora są prawidłowo skalibrowane.

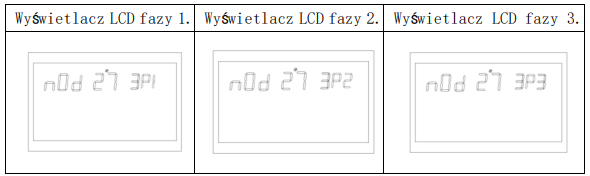

Krok 2: Włączyć falownik, a następnie włączyć program 27 na wyświetlaczu LCD, aby skonfigurować każde urządzenie jako kolejno 3P1, 3P2 i 3P3, a następnie wyłączyć wszystkie urządzenia.
UWAGA: podczas ustawiania programu na wyświetlaczu LCD przełącznik zasilania musi być wyłączony. W przeciwnym razie ustawień nie będzie można dokonać.
Krok 3: Włączyć wyłączniki AC dla wszystkich linii na wejściu AC. Jeżeli połączenie AC zostaje wykryte i jest dopasowane do ustawień urządzenia, system działa prawidłowo. W przeciwnym razie, jeśli pojawi się UWAGA, nie będzie działać w trybie sieciowym.
Krok 4: Zamknąć wyłączniki AC wszystkich linii na wejściu AC, trzymać przełącznik klawiszowy w pozycji niezamkniętej i wybudzić układ równoległy. Instrukcje podano na kolejnej stronie P9 na interfejsie wyświetlacza LCD, jak pokazano na rysunku 4.1.2 (zasilanie trójfazowe). Instalacja systemu została zakończona.
Krok 5: Zamknąć wyłączniki wszystkich linii zasilania po stronie odbiornika i zamknąć przełącznik klawiszowy, a system rozpocznie zasilanie odbiornika.

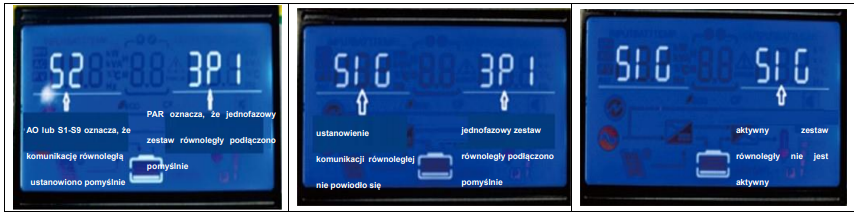

Rysunek 3.2.2
Interfejs: zestaw równoległy podłączono pomyślnie, komunikację ustanowiono pomyślnie
Interfejs: zestaw równoległy podłączono pomyślnie, ustanowienie komunikacji nie powiodło się
Interfejs: podłączenie zestawu równoległego nie powiodło się
UWAGA 1: aby uniknąć przeciążenia, najlepiej umożliwić normalne działanie całego systemu przed zamknięciem wyłącznika po stronie odbiornika.
UWAGA 2: Dla tego układu zasilania występuje czas przełączania. W przypadku urządzeń o dużych wymaganiach dotyczących mocy mogą wystąpić przerwy w zasilaniu.
Dane dotyczące produktów mogą ulec zmianie bez uprzedniego powiadomienia.
