Appendix B Parameters

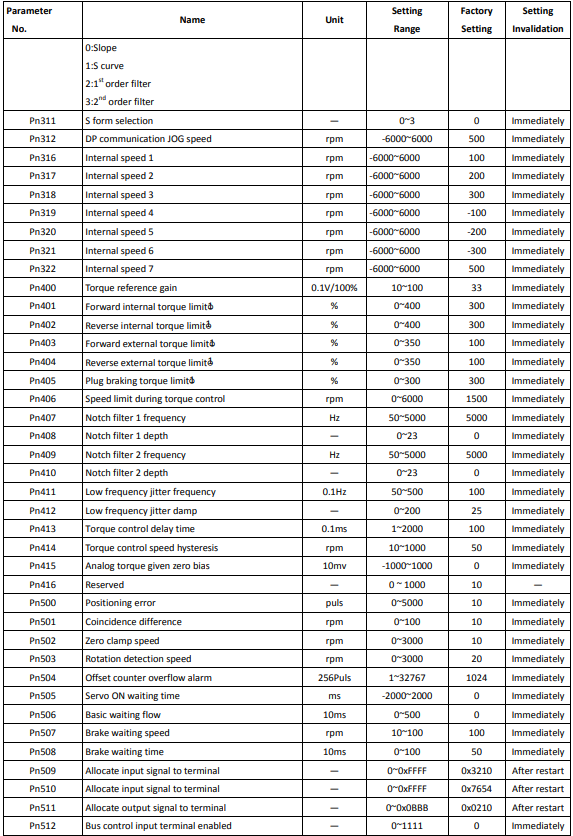

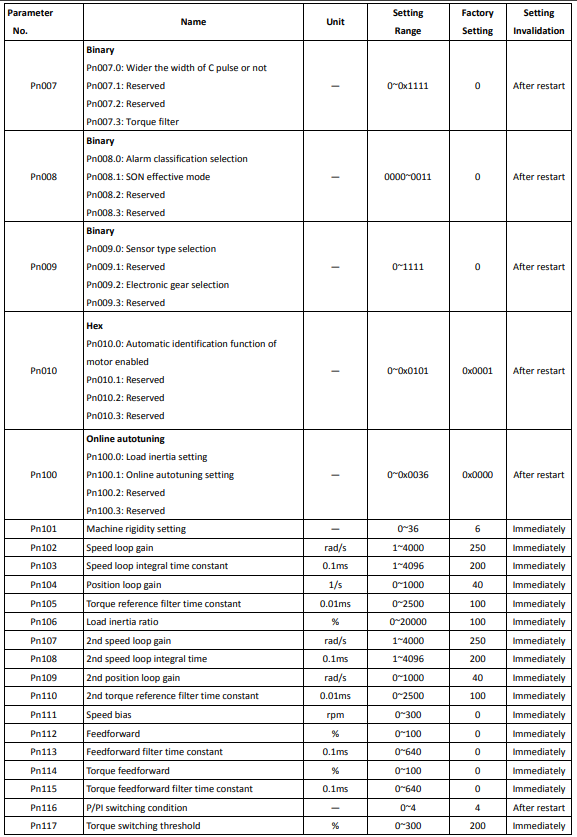

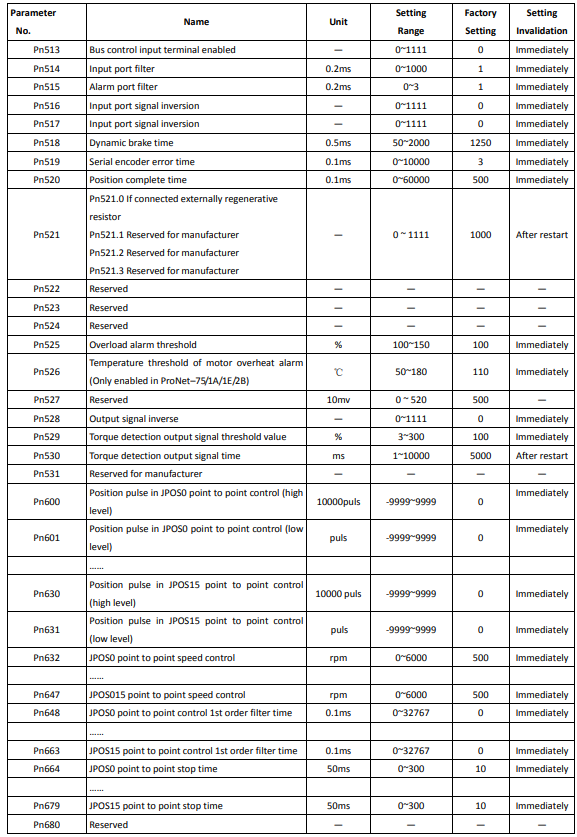

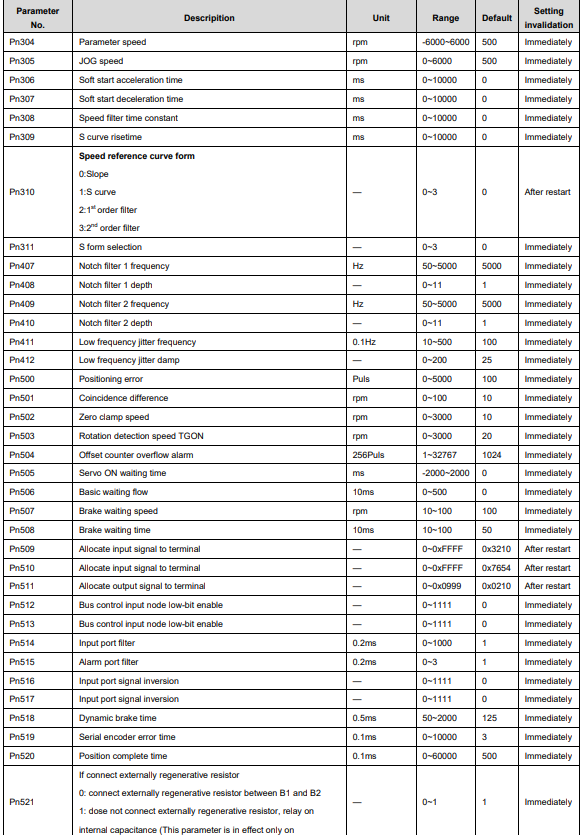

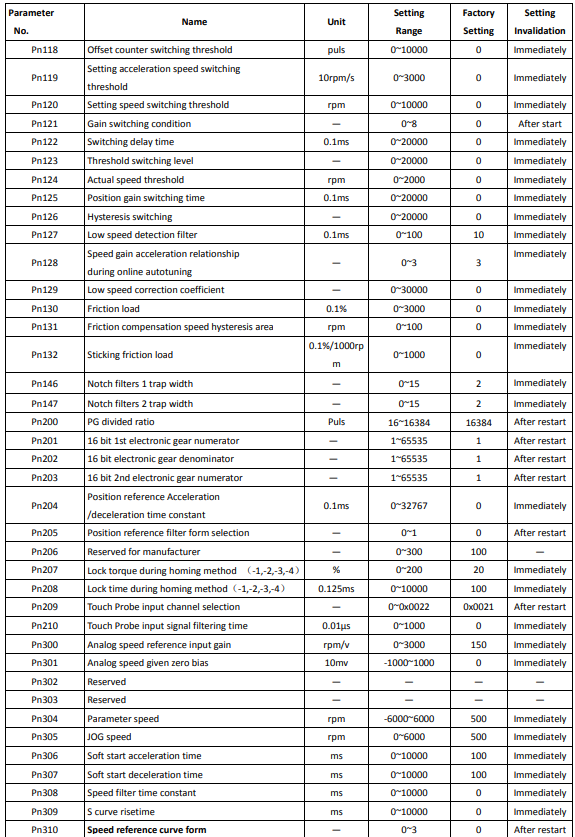

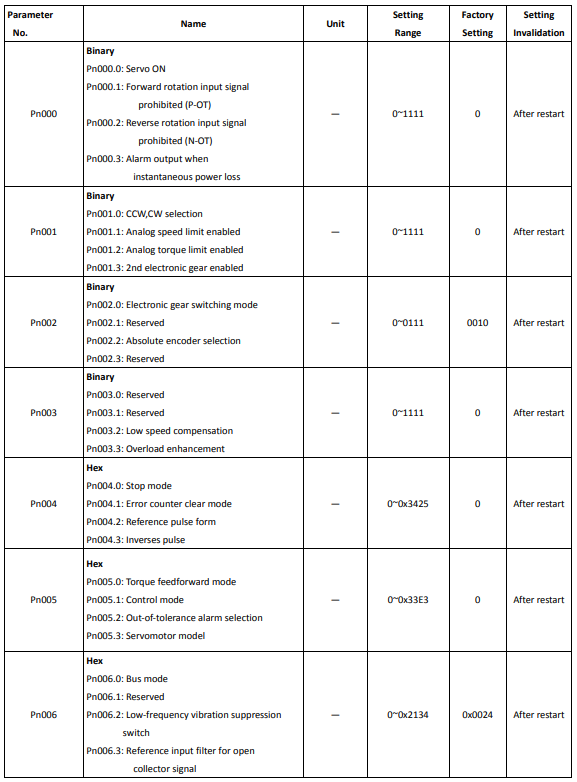

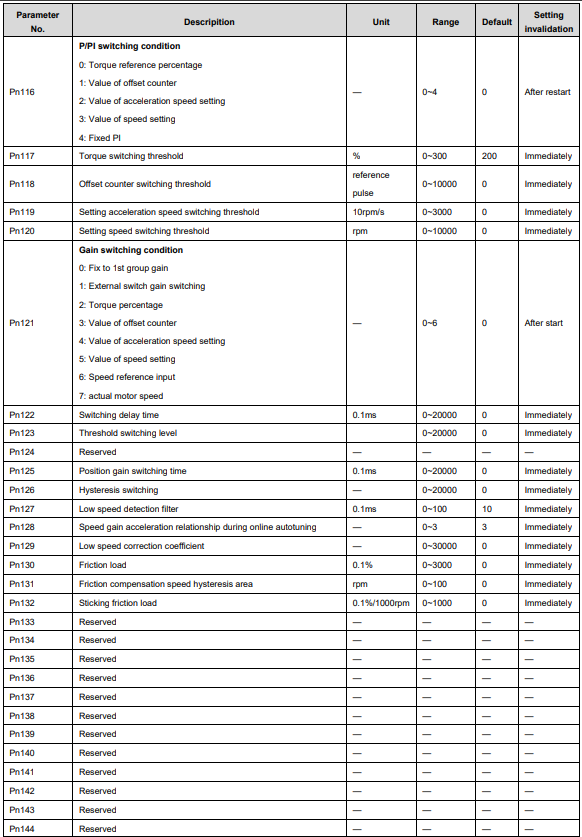

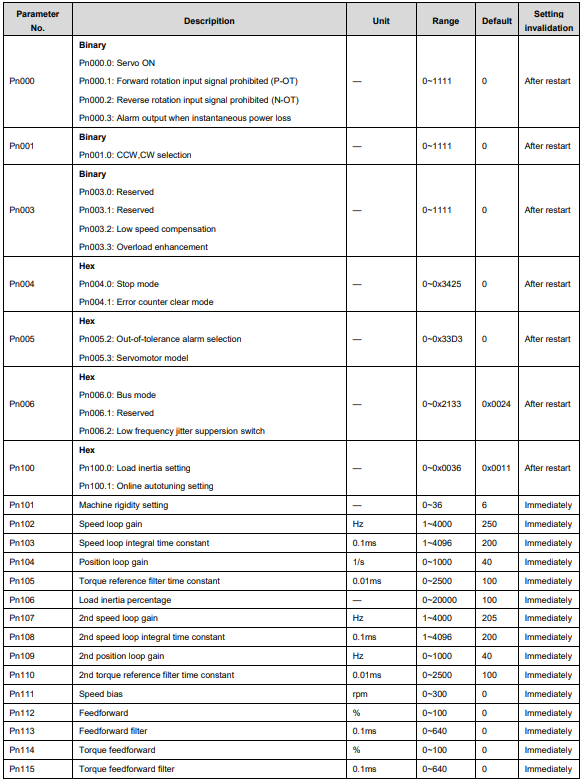

B.1 Parameter list (ProNet-□□□EA-EC&ProNet-□□□EF-EC)

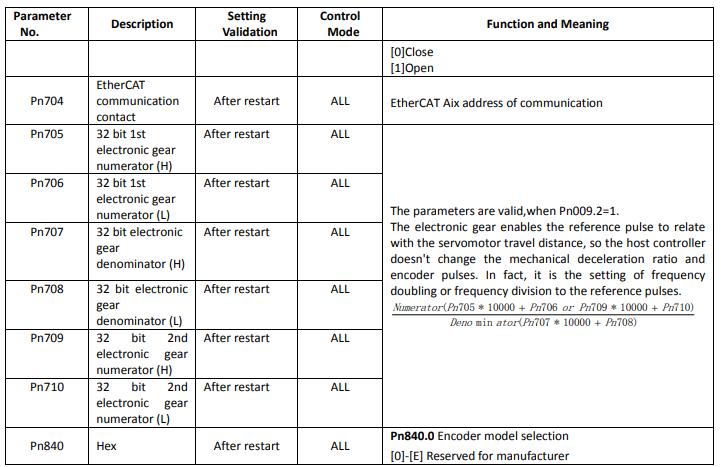

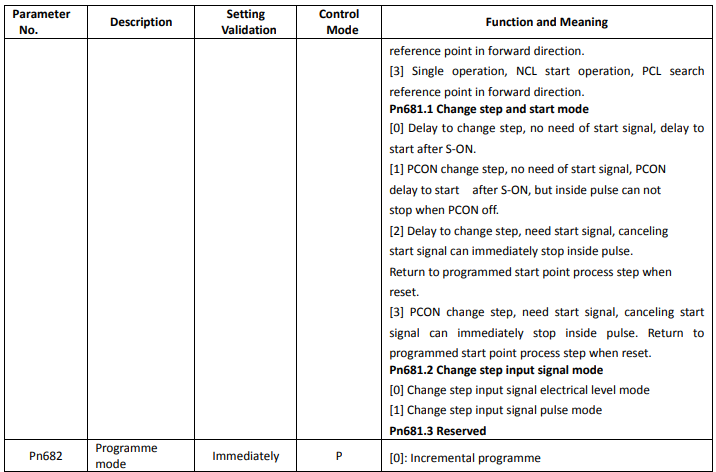

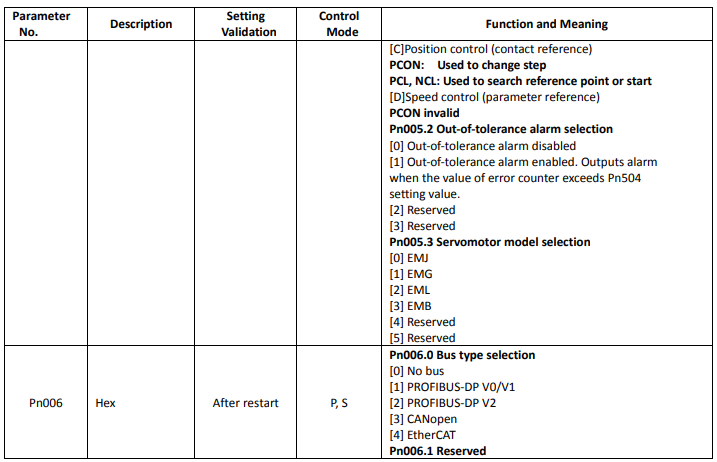

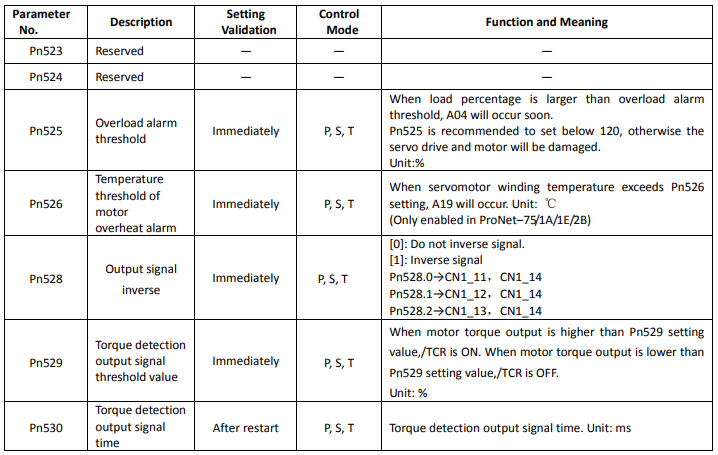

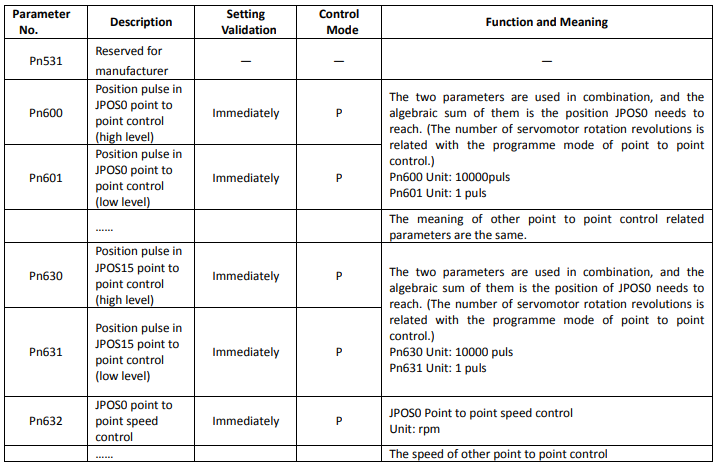

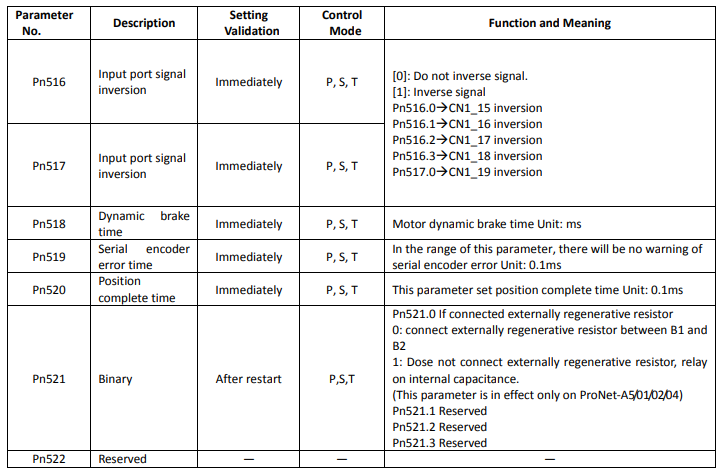

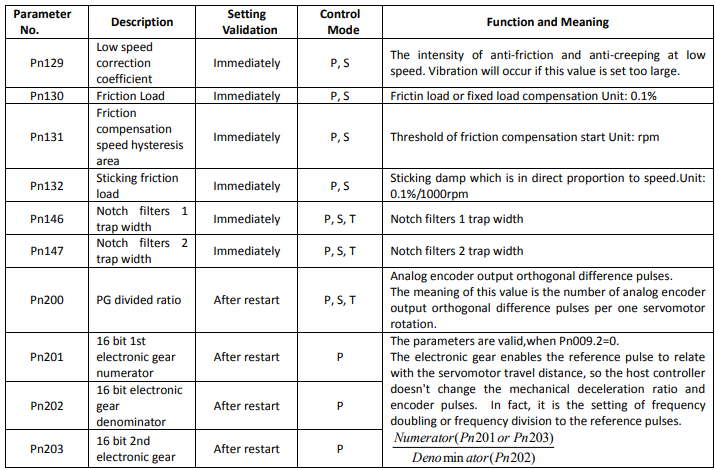

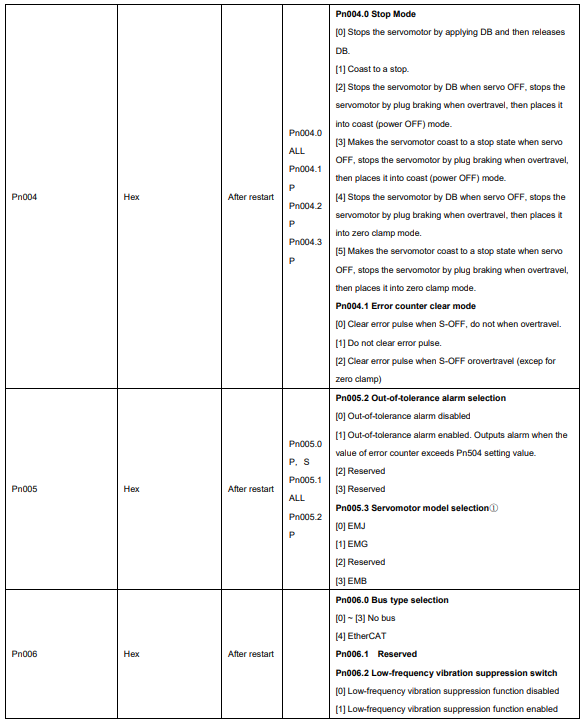

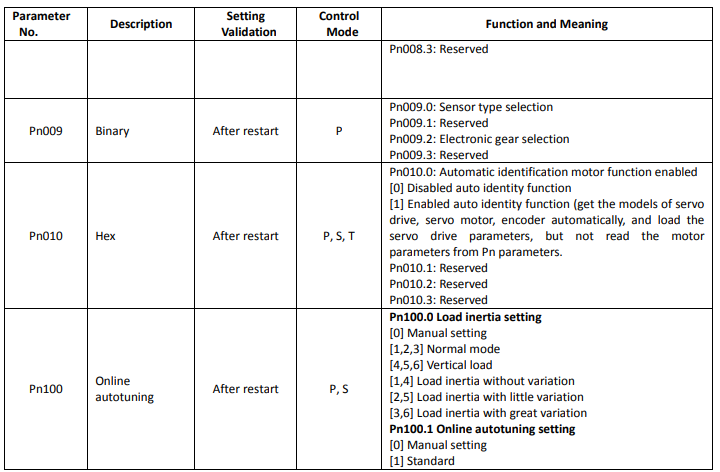

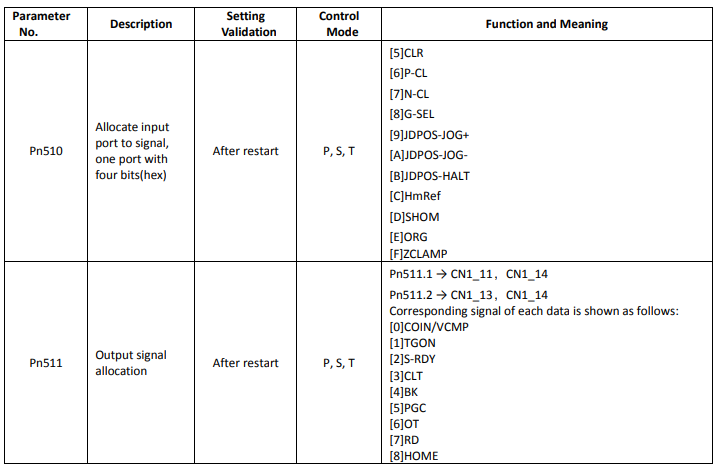

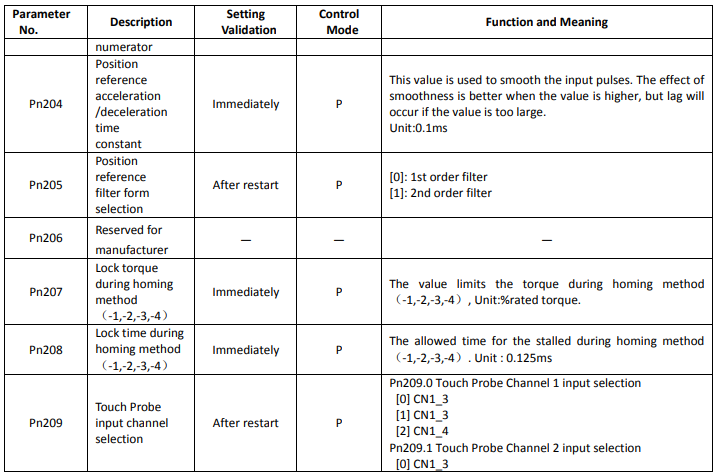

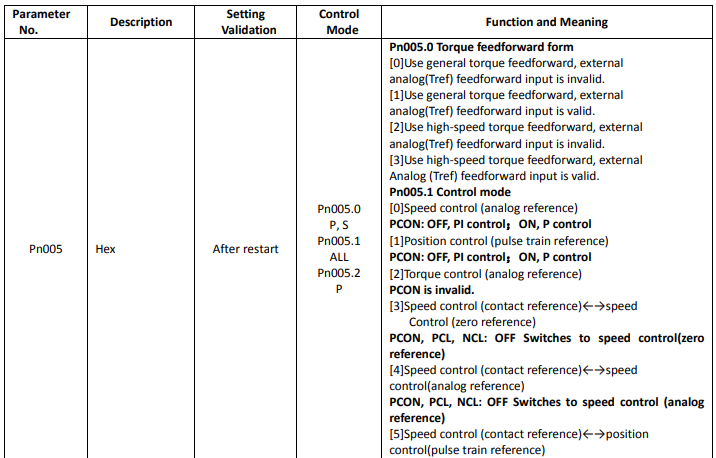

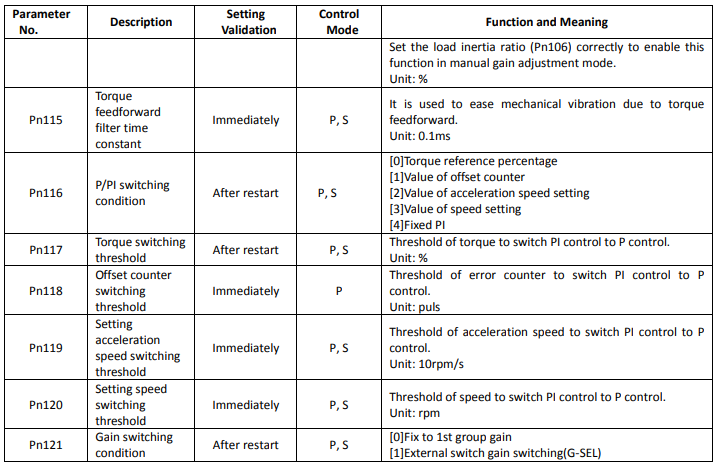

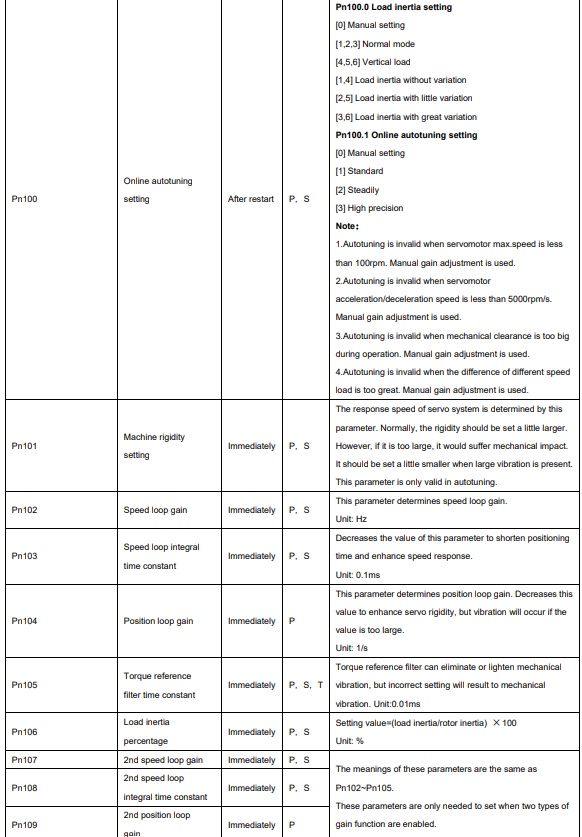

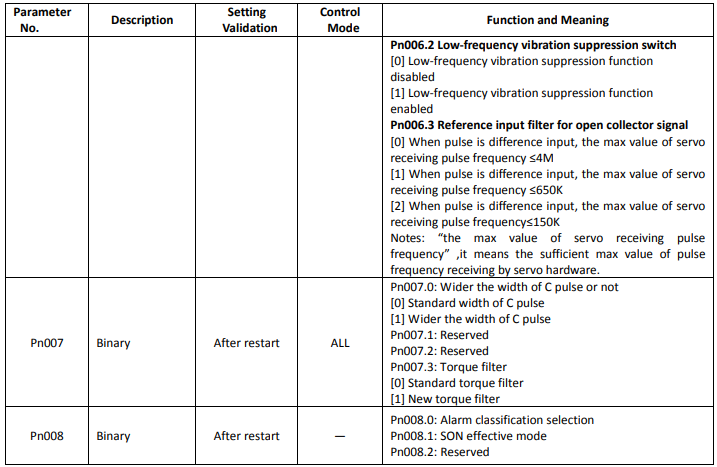

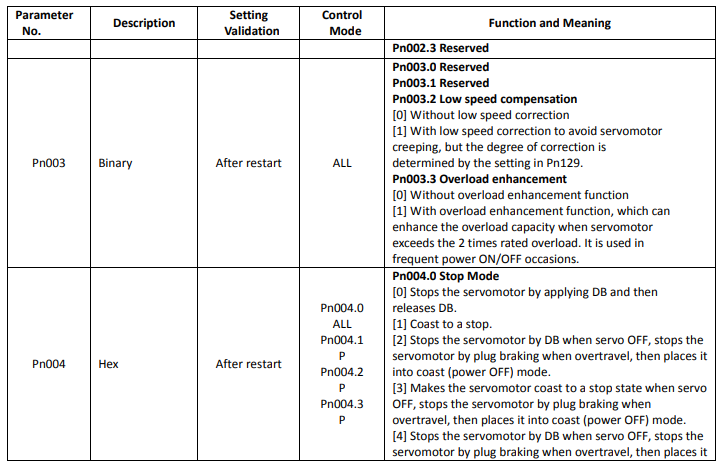

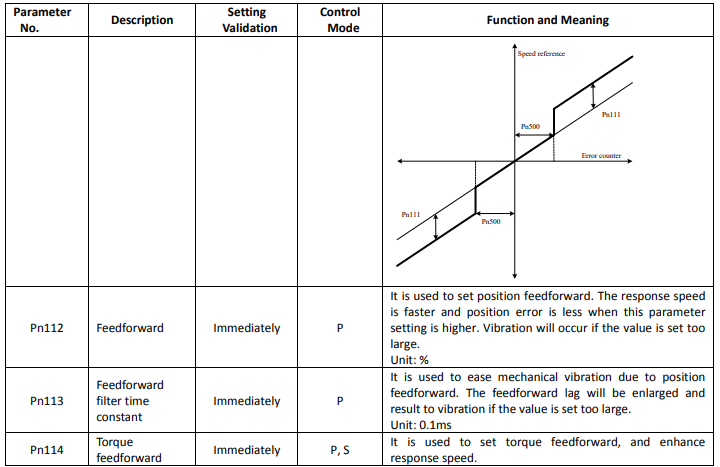

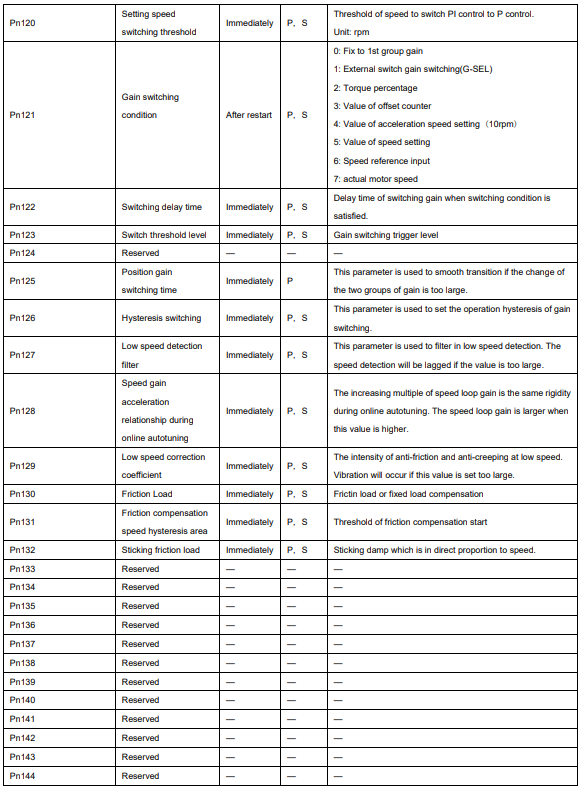

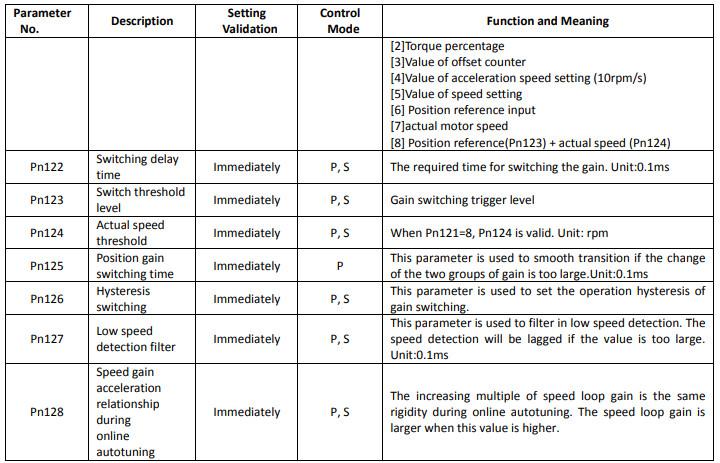

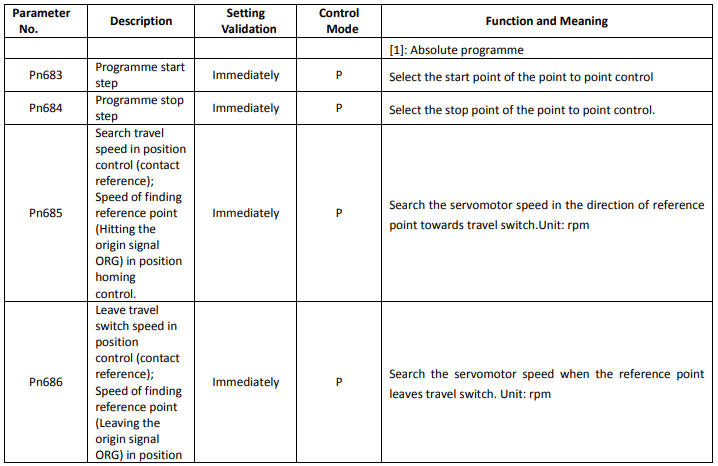

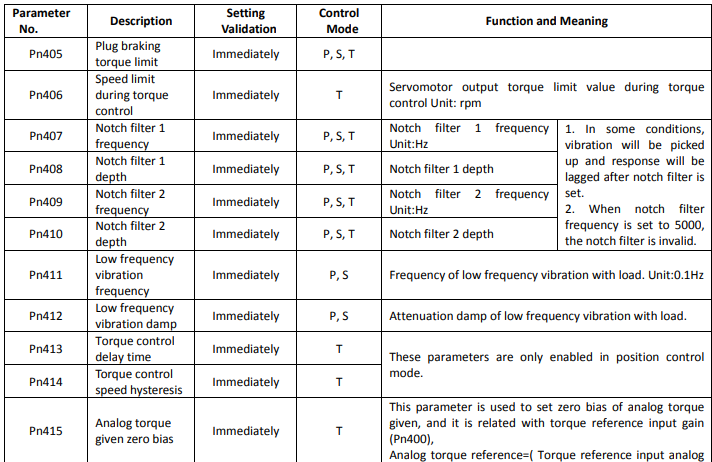

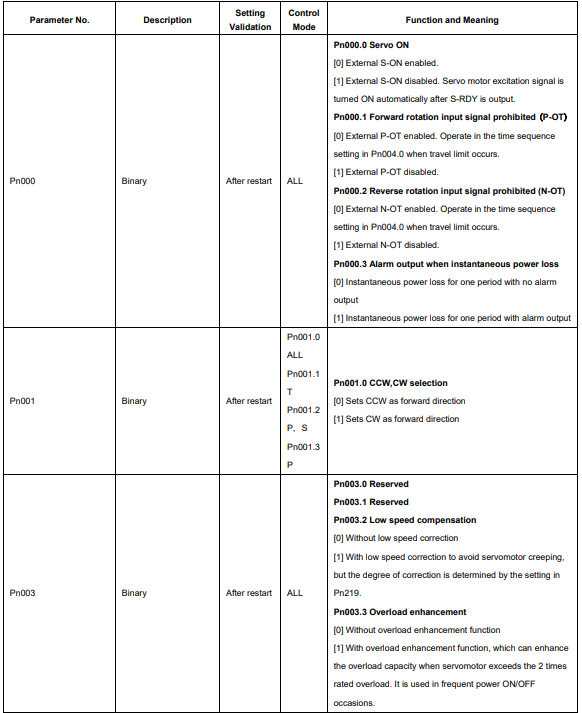

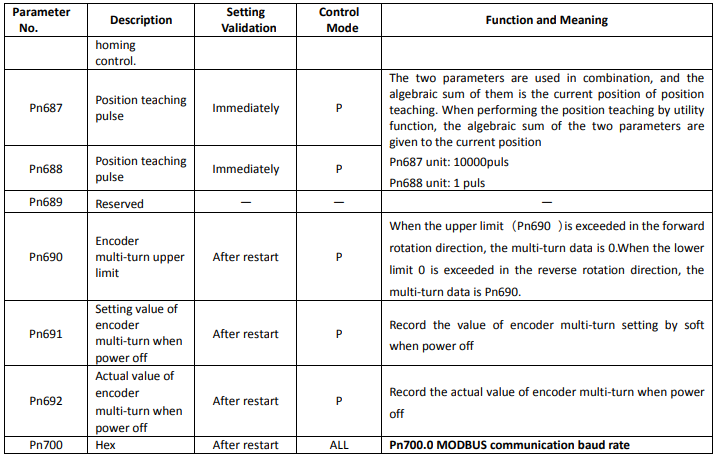

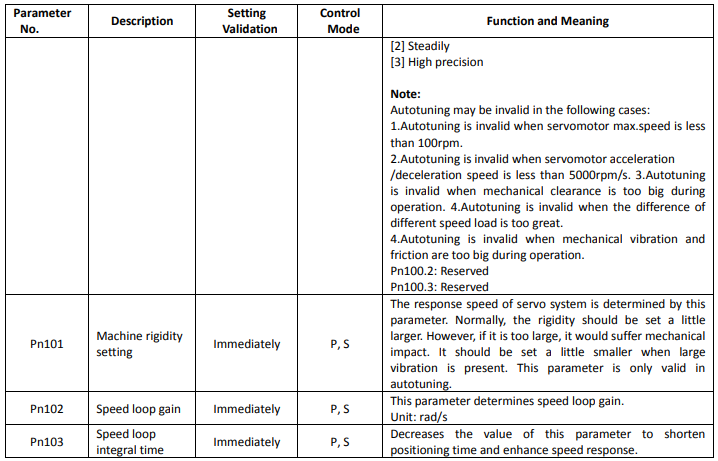

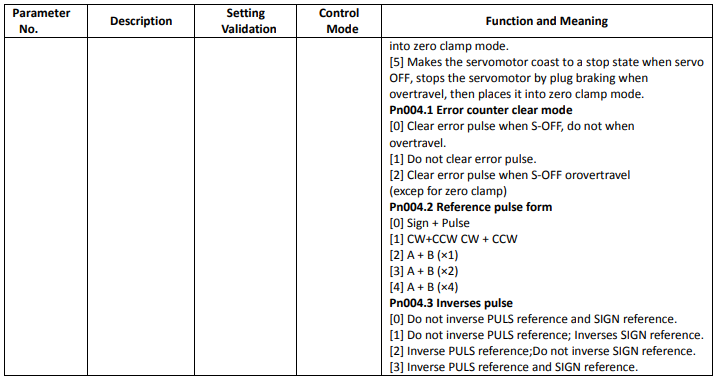

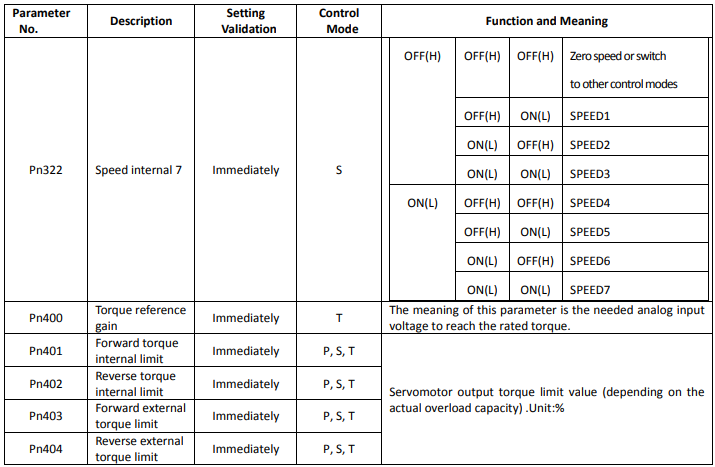

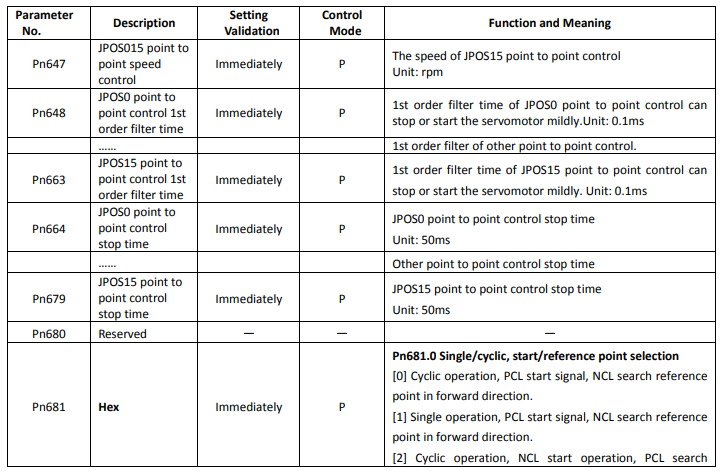

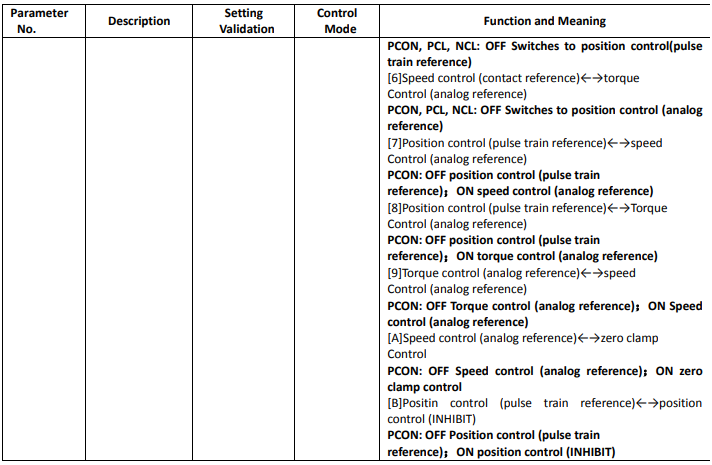

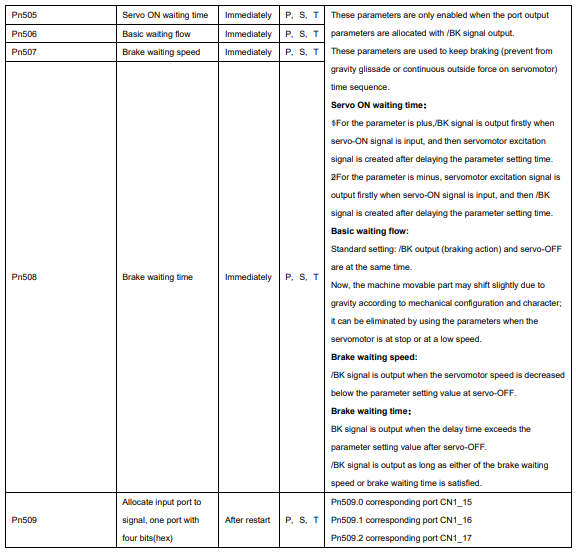

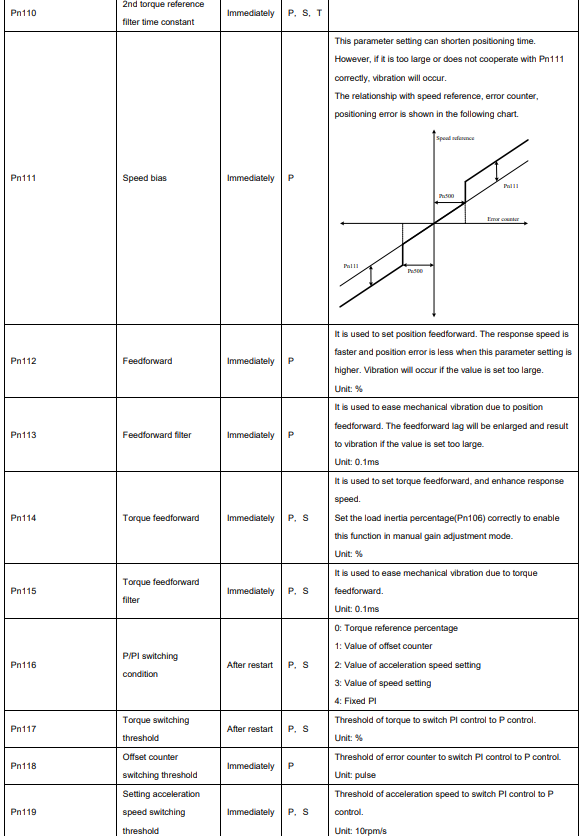

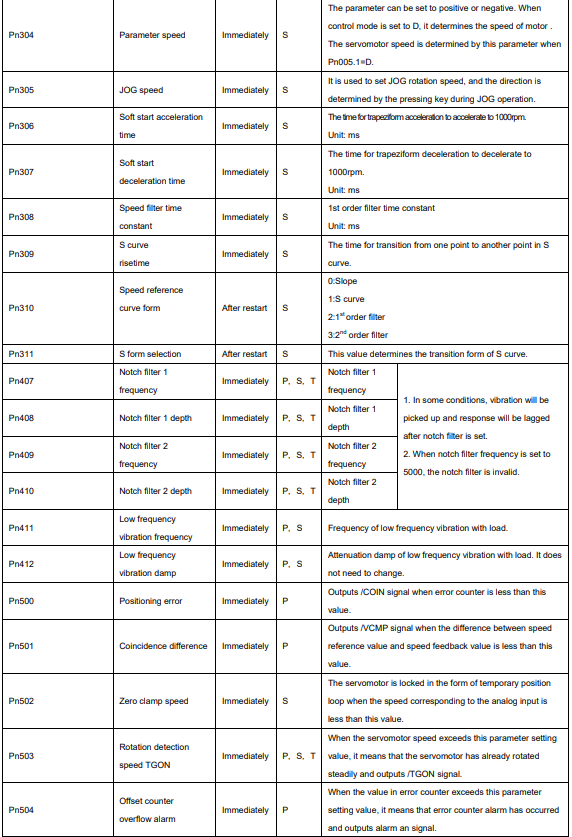

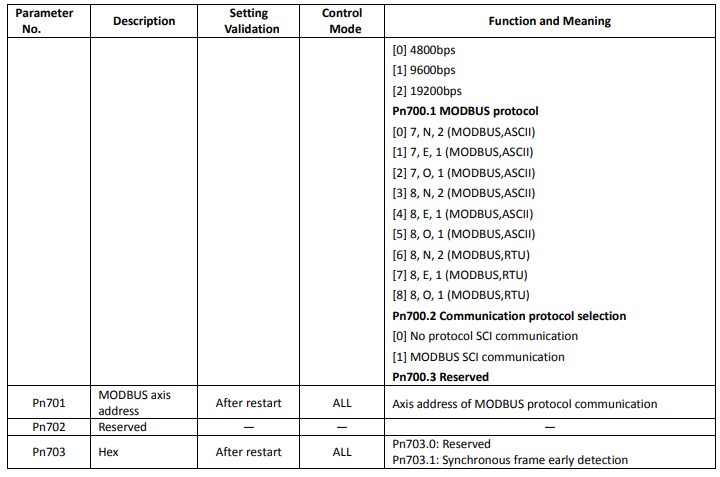

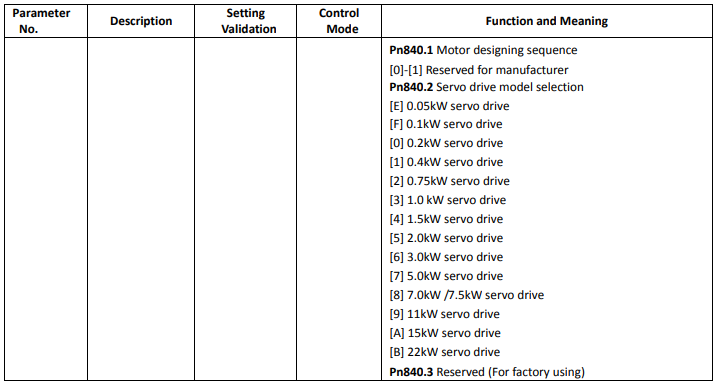

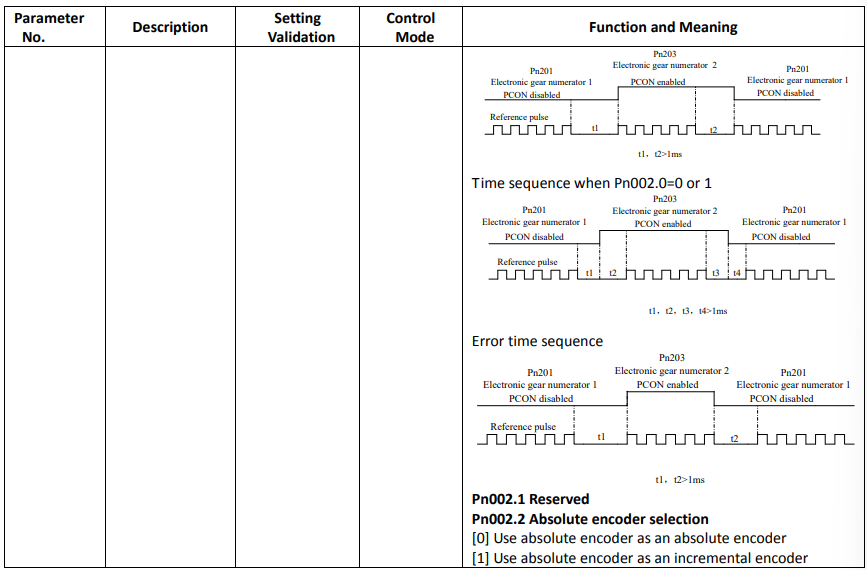

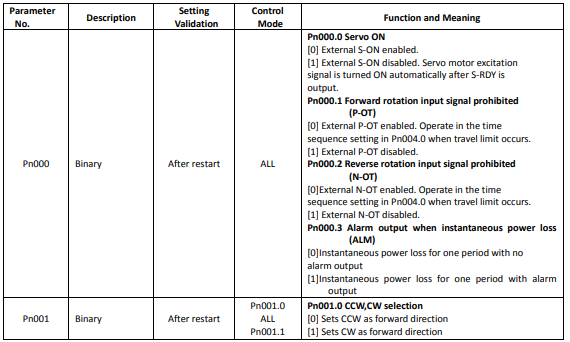

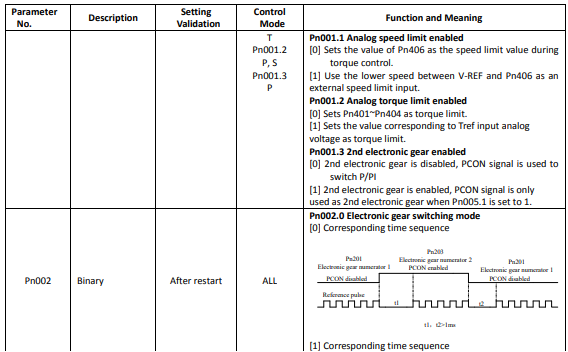

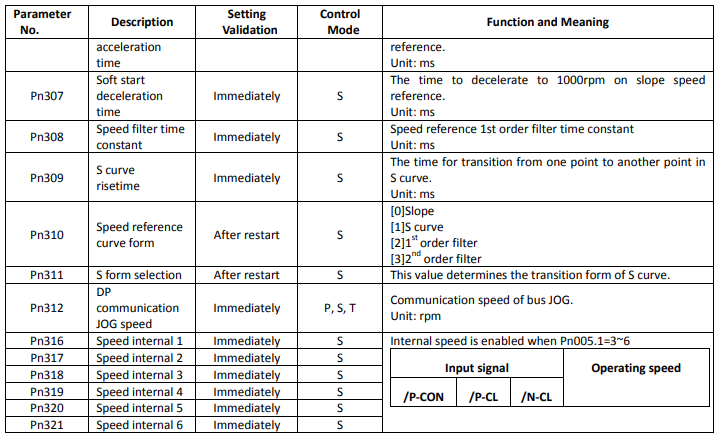

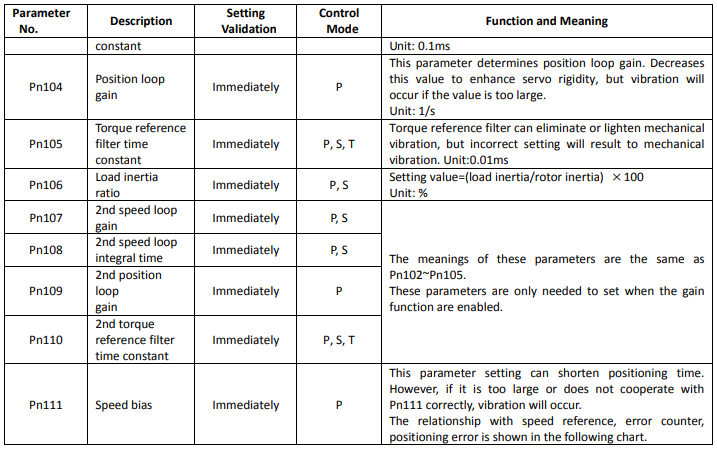

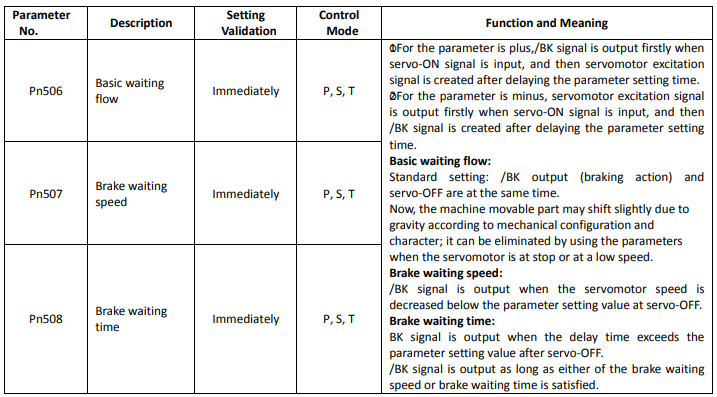

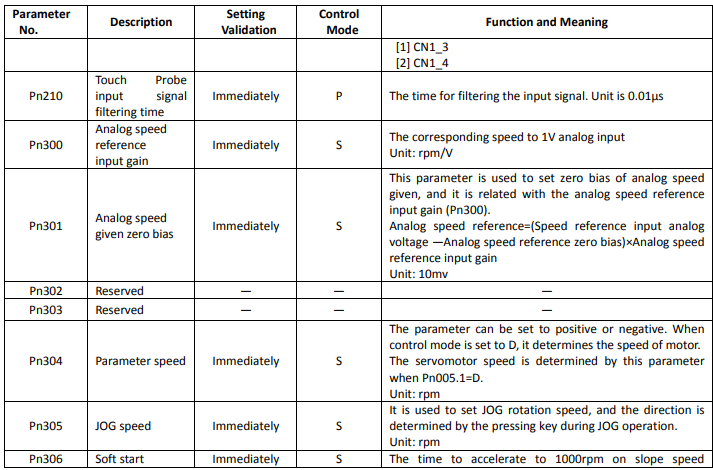

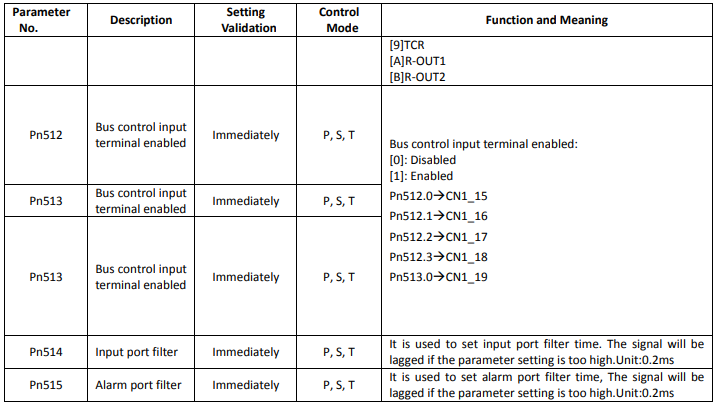

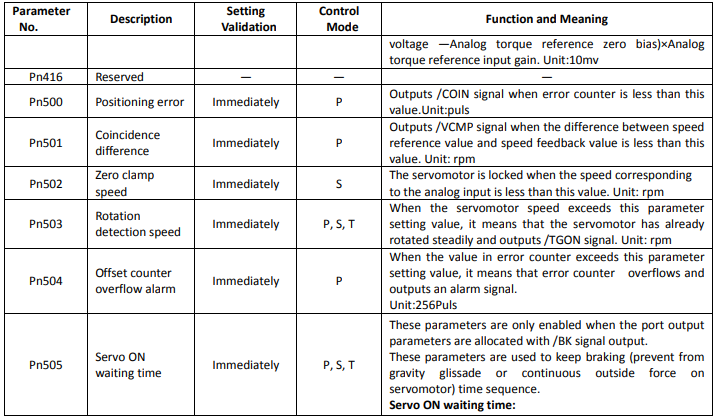

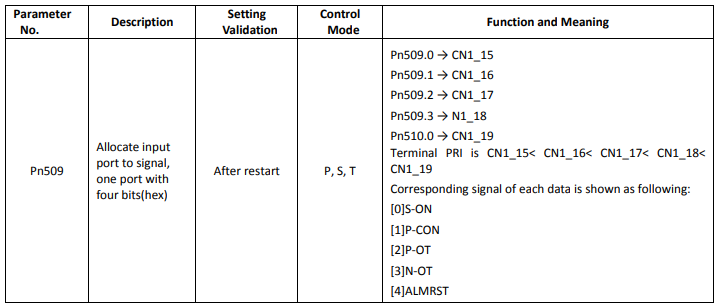

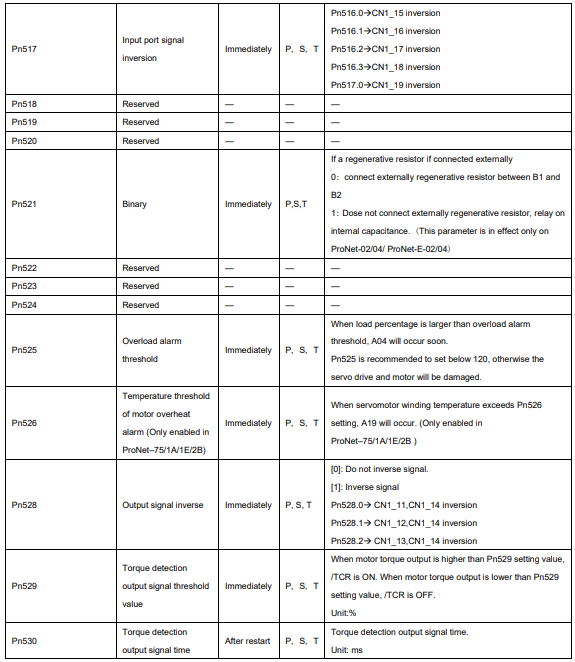

B.2 Parameters in detail (ProNet-□□□EA-EC&ProNet-□□□EF-EC)











Note
1 : When connecting to EMJ-04A□H□□, Pn005.3 should be set as “1”.
2 : “the max value of servo receiving pulse frequency” ,it means the sufficient max value of pulse frequency receiving by servo hardware.

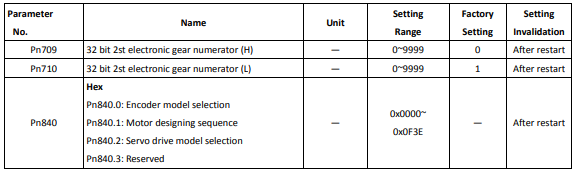

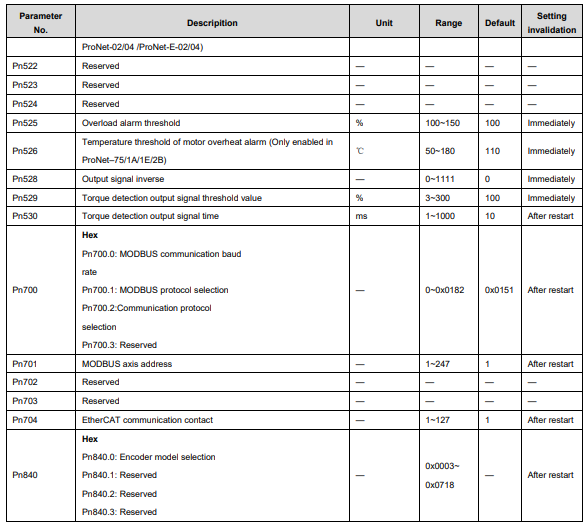

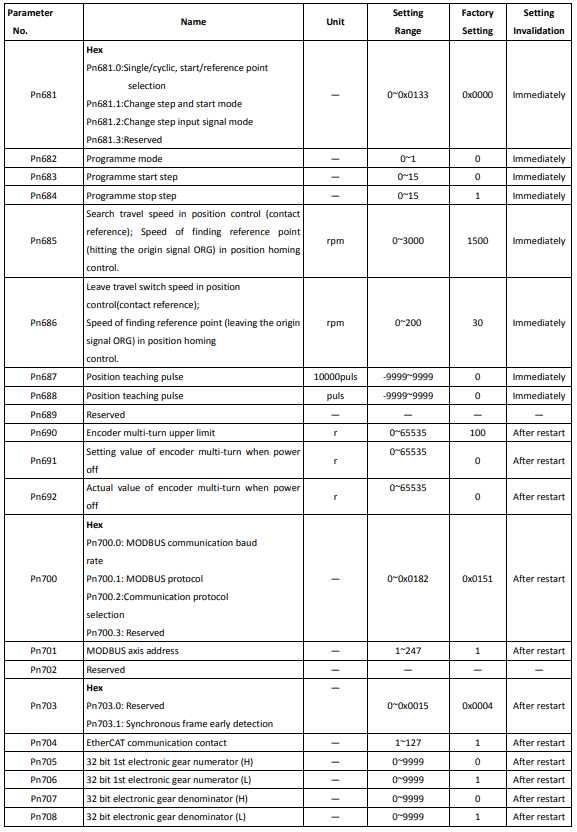

B.3 Parameter List (ProNet-□□□EG-EC)








Note: The setting range and factory setting of Pn401 to Pn405 depend on the actual overload capacity

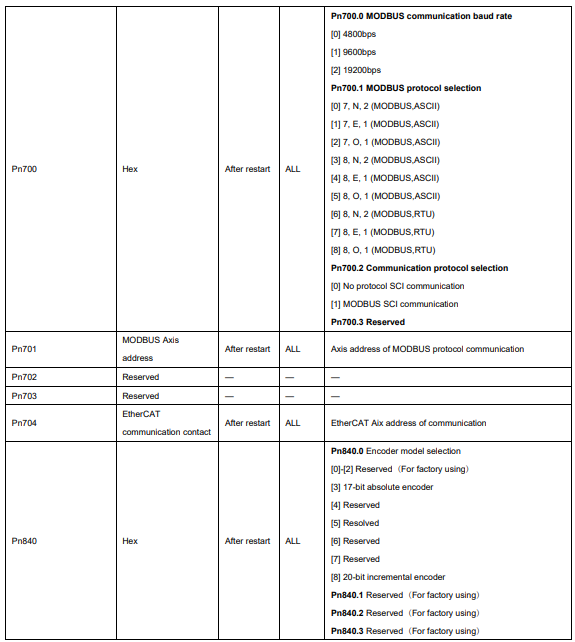

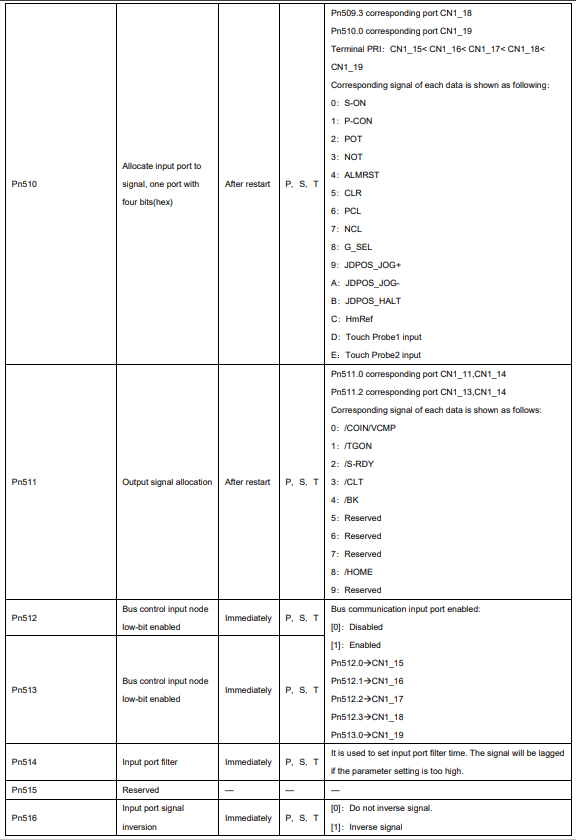

B.4 Parameters in detail (ProNet-□□□EG-EC)
