17. Moduł wejściowy przełącznika tarczowego

FBs-32DGI jest multipleksowym modułem wejściowym. Jeden moduł 32DGI może obsługiwać zadajnik tarczowy do 32 cyfr lub 128 wejść dyskretnych z przełączników. Dzięki wbudowanemu w moduł układowi we / wy czas aktualizacji  stanów wejścia jest niezależny od skanu CPU i wynosi 10 ms. Jednak zasada wykonywania programu w sterowniku, opierająca się na wykonywaniu skanów, powoduje, że minimalny czas odświeżania odczytów jest ograniczony czasem skanu.

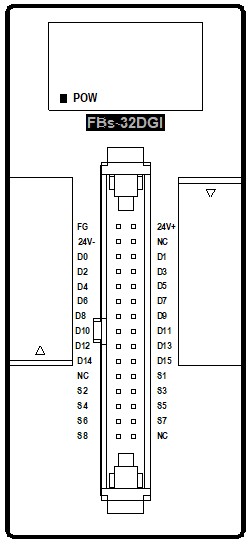

Wygląd

Dzięki zastosowaniu wejść multipleksowanych, wystarczy połączyć FBs-32DGI 24 przewodami w celu uzyskania odczytu 32 cyfr zadajnika tarczowego (lub 128 przełączników). FBs-32DGI ma jedynie 4cm szerokości i jest nisko kosztowym, kompaktowym rozwiązaniem, wymagającym minimalnego nakładu pracy.

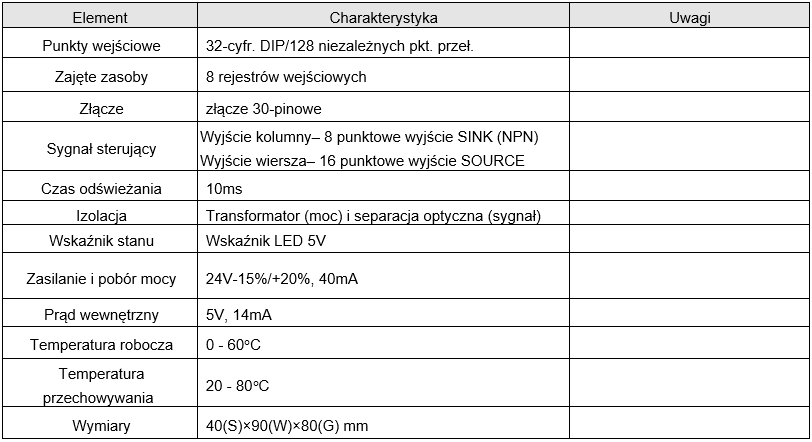

17.1. Charakterystyki FBs-32DGI

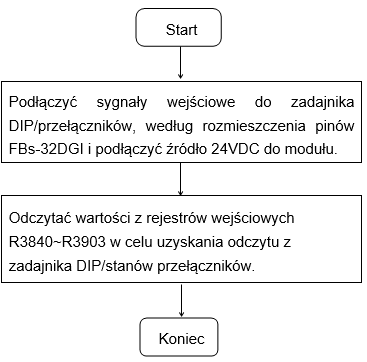

17.2. Procedur stosowania modułu FBs-32DGI

17.3. Adresy we/wy FBs-32DGI

     Każdy moduł FBs-32DGI zajmuje 8 rejestrów wejściowych (R3840~R3903), w których zapisane są stany wejść. WinProladder automatycznie wykryje i obliczy rzeczywiste adresy wejściowe zajmowane przez moduł zainstalowany w systemie, po podłączeniu go do PLC. W celu odczytania przypisanych modułowi adresów, należy odwołać się do pozycji I/O Numbering w drzewku projektu programu WinProladder

17.4. Opis sprzętu FBs-32DGI

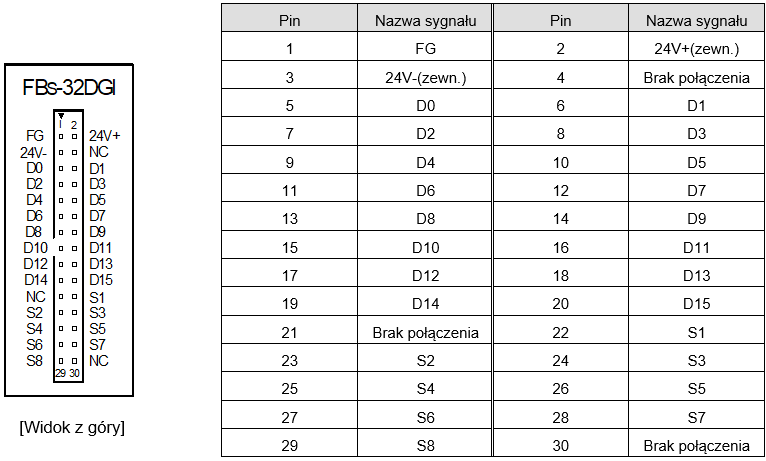

Rozmieszczenie pinów na FBs-32DGI

Układ sterujący we / wy wbudowany w moduł multipleksuje 32 cyfry zadajnika tarczowego lub 128 dyskretnych wejść z przełączników, za pomocą ośmiu skanów. Każdy skan odczytuje 4 cyfry zadajnika tarczowego lub 16 stanów przełączników. Sygnały S1～S8 wymienione w powyższej tabeli są sygnałami wyjściowymi o aktywnym potencjale masy (wyjście NPN). Sygnały danych multipleksowych D0～D15 są sygnałami wejściowymi typu sink. Podczas każdego skanu dane są odczytywane z wejść D0～D15 i zapisywane w układzie sterowania we / wy

Stany 32 cyfr zadajnika tarczowego lub 128 przełączników są bezpośrednio zapisywane w 8 wejściowych rejestrach, jak pokazano w poniższej tabeli. IR jest pierwszym rejestrem wejściowym przypisanym do odpowiedniego modułu (zakres IR to R3840~R3903).

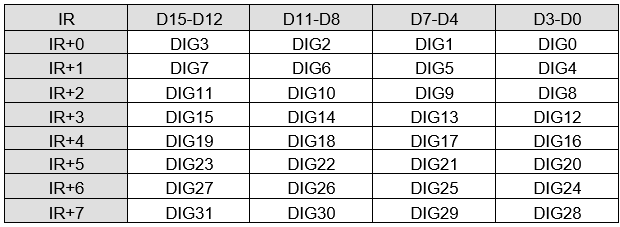

Wejścia zadajnika DIP

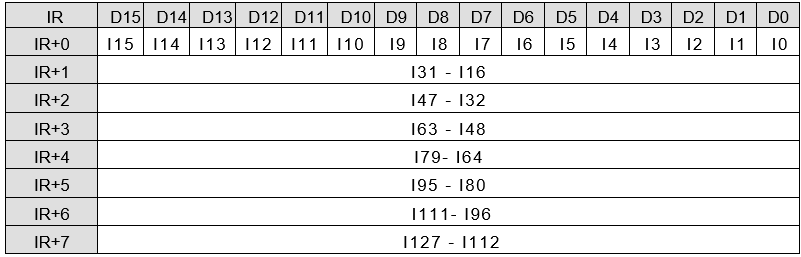

Wejścia pojedynczych przełączników

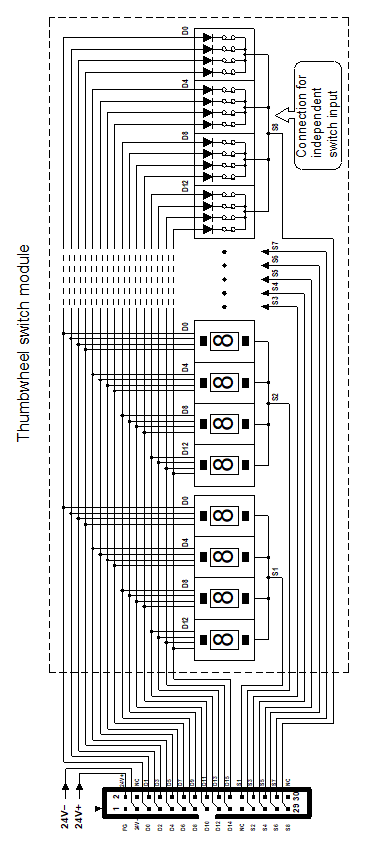

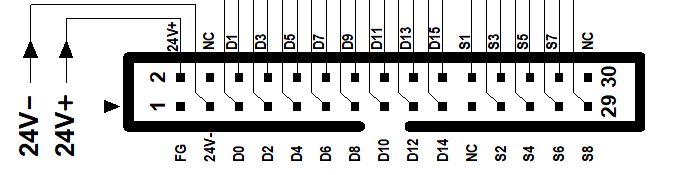

17.5. Schemat obwodu wejściowego FBs-32DGI
