2. Alokacja pamięci FBs-PLC

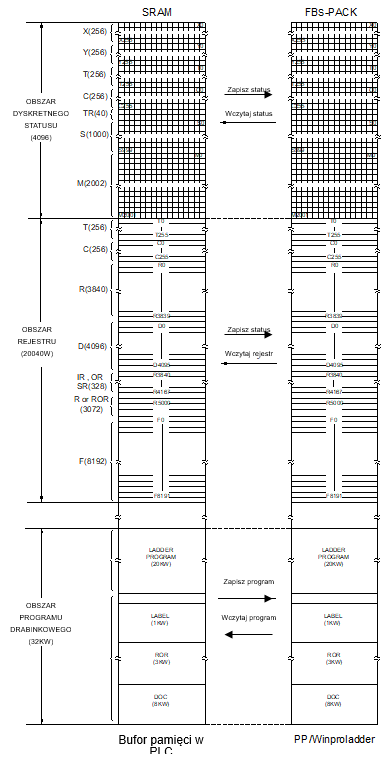

2.1. Alokacja pamięci FBs-PLC

Uwaga:

 1. W przypadku, gdy rejestr tylko do odczytu (ROR) został skonfigurowany przez użytkownika, zawartość R5000～R8071 (w zależności od ilości konfiguracji) zostanie załadowana z ROR przy każdym uruchomieniu lub zmianie z trybu STOP na URUCHOM. Użytkownik może uzyskać dostęp do ROR poprzez odpowiednie R5000～R8071. Operacja zapisu instrukcji funkcyjnych jest zabroniona w tym obszarze. Pozostałe rejestry R5000～R8071, które nie zostały skonfigurowane dla ROR mogą pracować jako rejestry ogólnego przeznaczenia.

2. W pamięci programu istnieje specjalny obszar na przechowywanie zawartości rejestru tylko do odczytu. ROR może być konfigurowany za pomocą maks. 3072 słów,

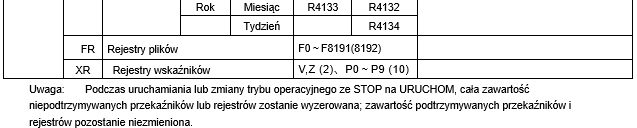

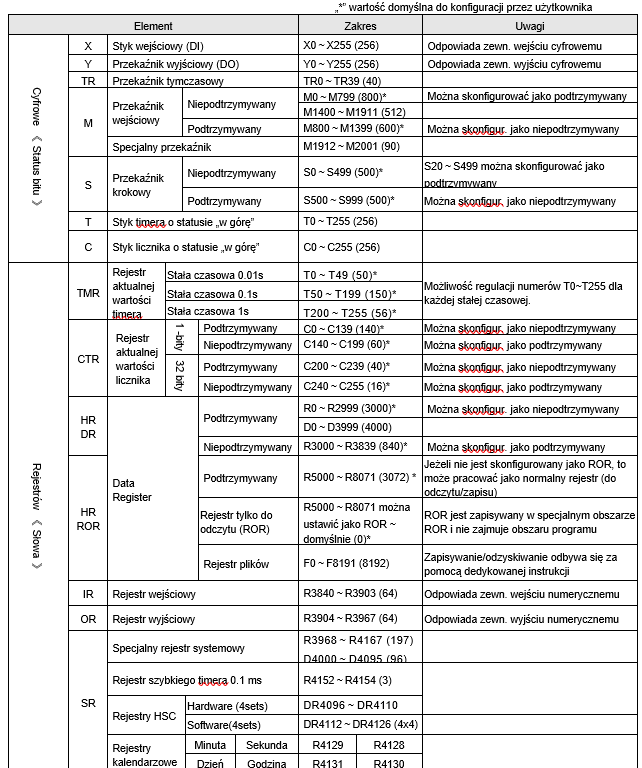

2.2. Alokacja cyfrowe i rejestrów

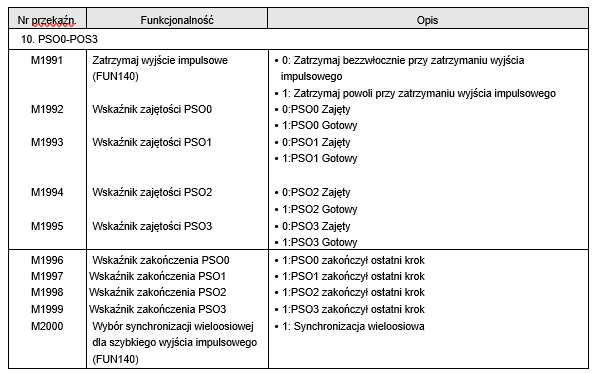

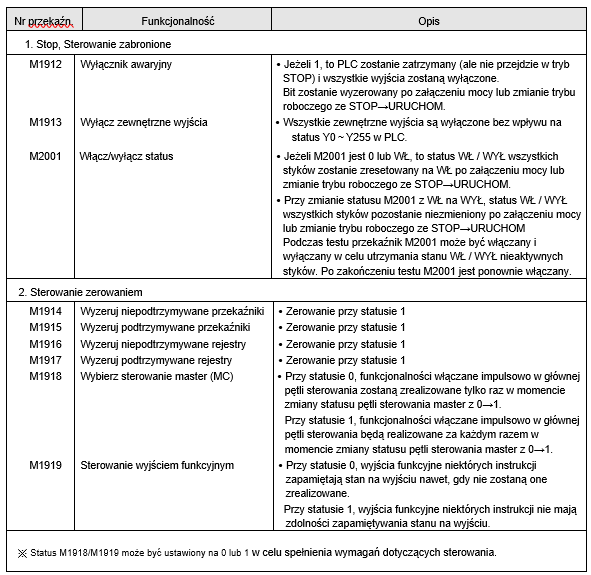

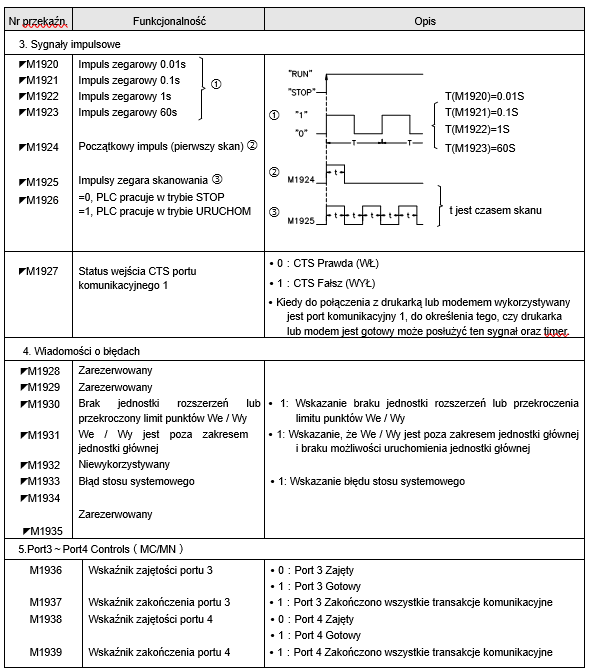

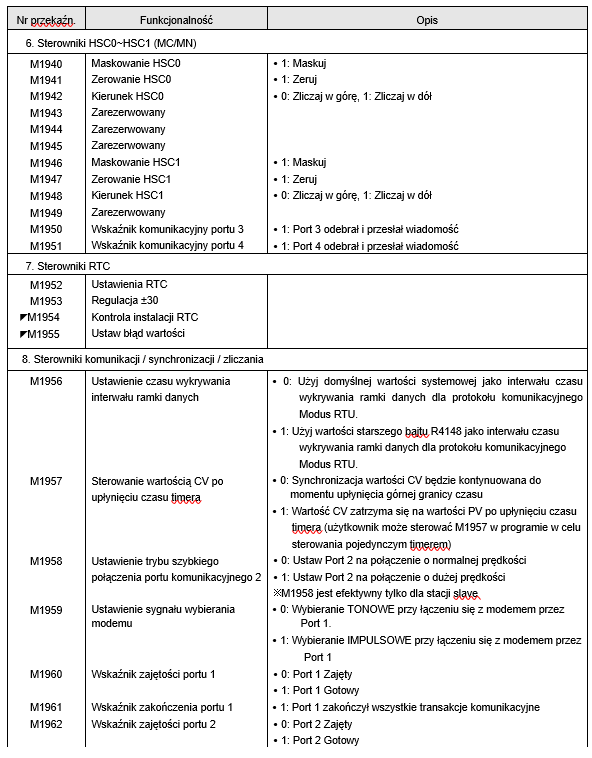

2.3. Charakterystyka przekaźników

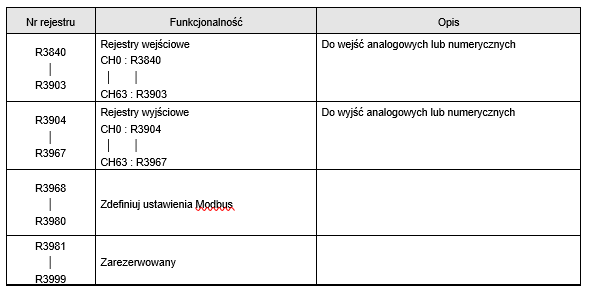

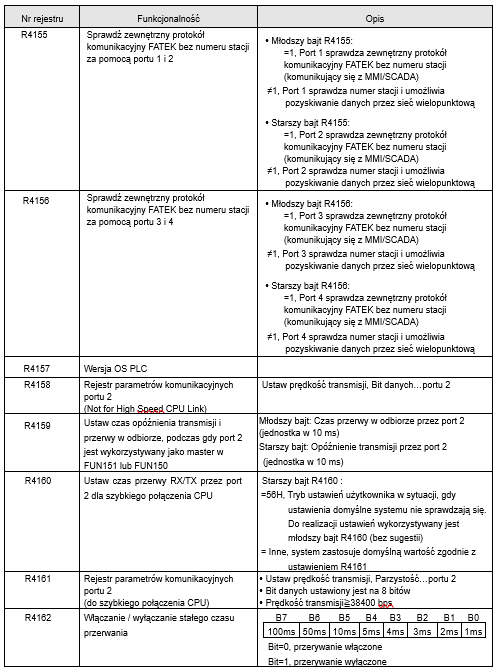

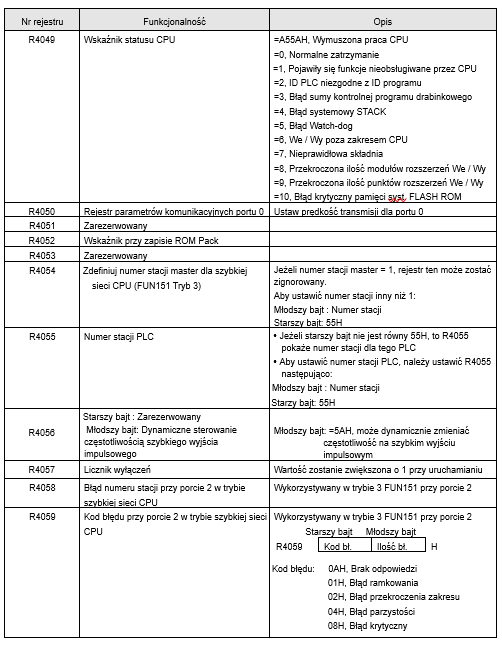

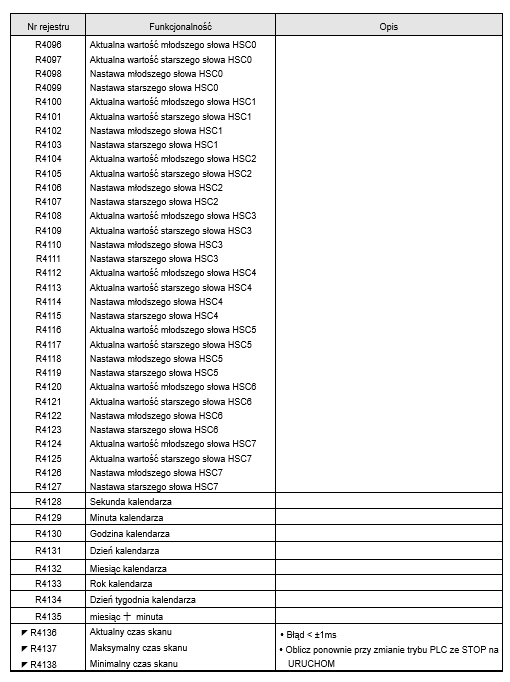

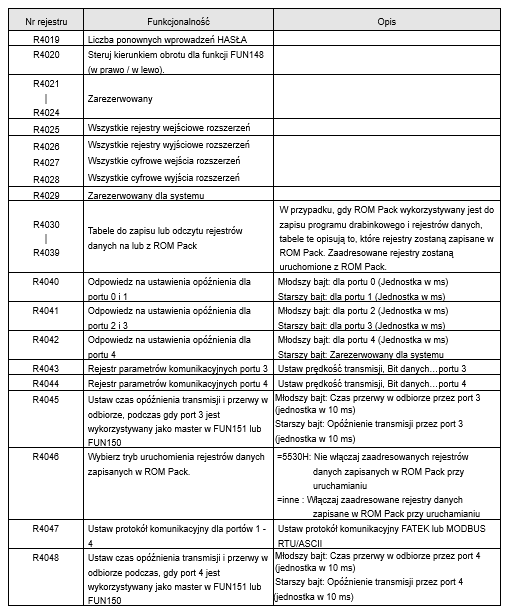

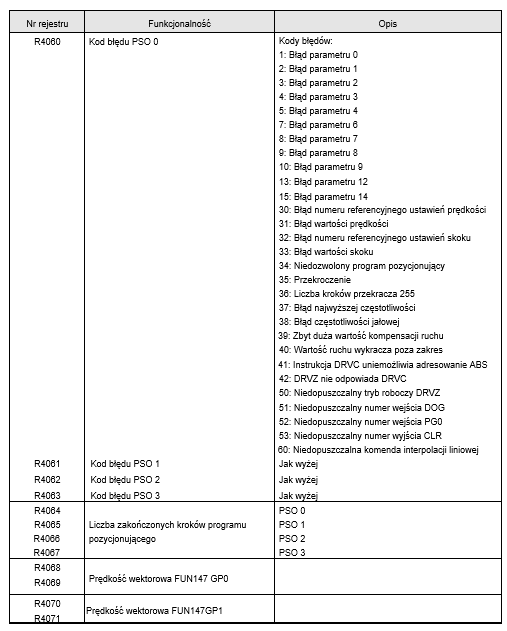

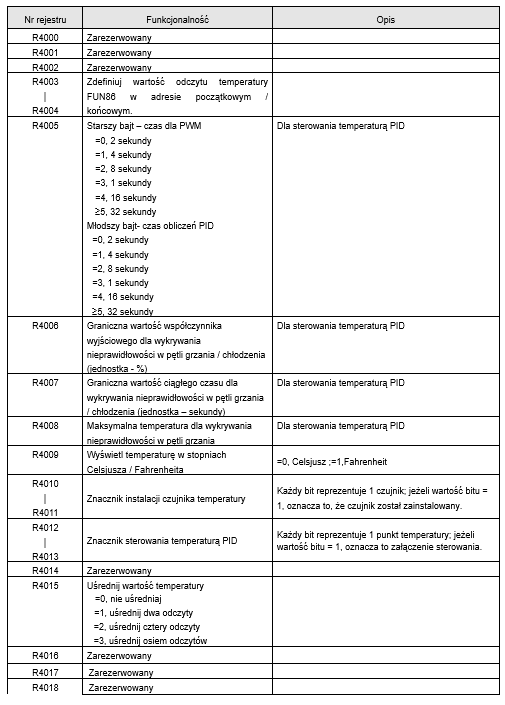

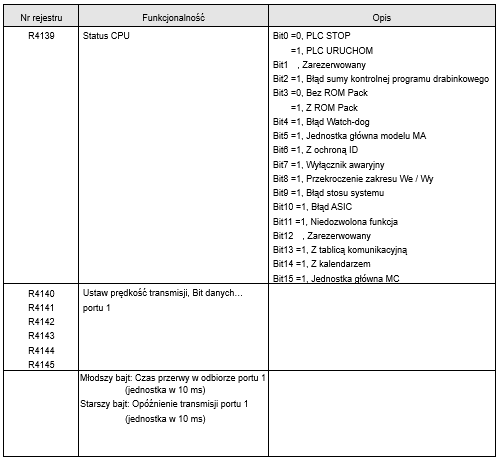

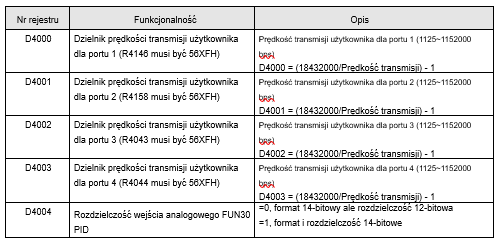

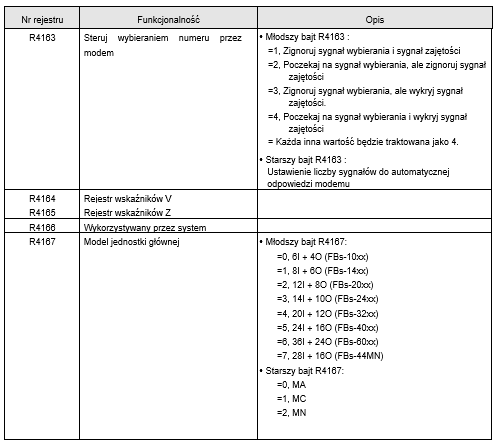

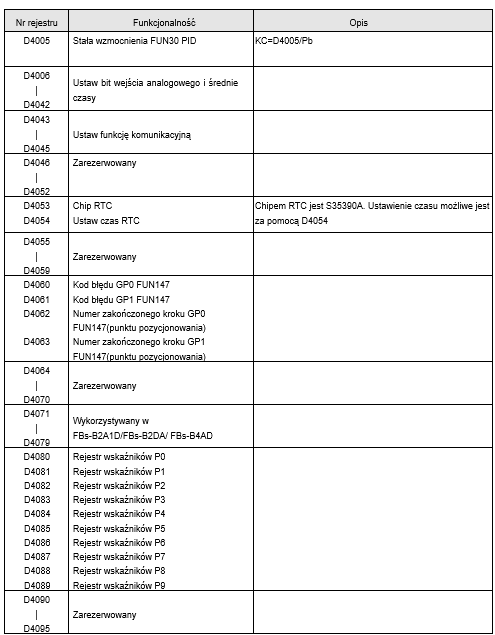

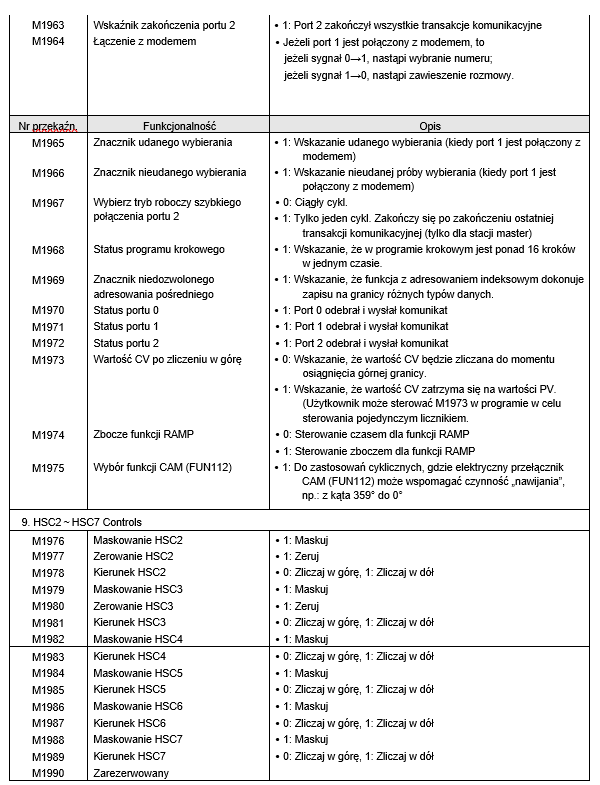

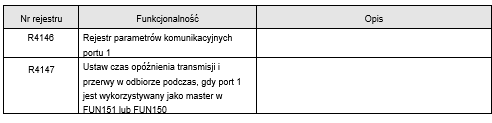

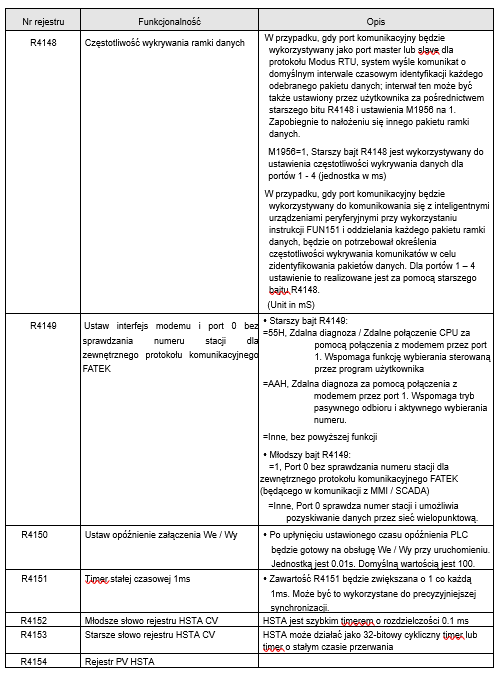

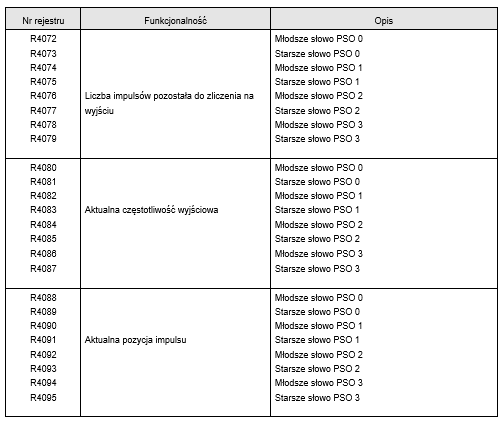

2.4. Specjalne rejestry

Uwaga: Wszystkie specjalne przekaźniki lub rejestry oznaczone symbolem „◤” znajdujące się w powyższej tabeli są rejestrami tylko do odczytu.

Specjalne przekaźniki oznaczone symbolem „◤” charakteryzują się też następującymi cechami:

-Praca wymuszona i włączanie / wyłączanie są niedozwolone.

.- Nie mogą być odnoszone przez przejściowe styki TU/TD (styk będzie zawsze otwarty
