19. Analogowa karta rozszerzeń we / wy

Dla jednostek głównych serii FBs wyposażonych w mniej niż 20  punktów, które nie mają interfejsu do rozszerzenia o moduły we / wy, firma FATEK opracowała specjalną serię analogowych kart rozszerzeń we / wy. Urządzenia z omawianej serii są wyposażone w analogowe wejścia (FBs-B4AD), analogowe wyjścia (FBs-B2DA) oraz analogowe we / wy (FBs-B2A1D). Dzięki temu użytkownicy używający jednostek głównych wyposażonych w mniej niż 20 punktów będą mogli wykorzystać sygnały analogowe  w celu osiągnięcia ekonomicznych korzyści. Poniżej zostało opisane zastosowanie kart rozszerzeń:

FBs-B4AD jest analogową kartą rozszerzeń wejść PLC serii FATEK FBs wyposażoną w 4-kanały wejściowe generujące 12-bitowy sygnał pomiarowy (14-bitowe wyrażenie). Użytkownik będzie w stanie zdefiniować typ sygnału wejściowego lub wyjściowego (napięciowy lub prądowy).

FBs- B2DA jest analogową kartą rozszerzeń wyjść PLC serii FATEK FBs wyposażoną w 2-kanały wejściowe generujące 12-bitowy sygnał (14-bitowe wyrażenie). Użytkownik będzie w stanie zdefiniować typ sygnału wejściowego lub wyjściowego (napięciowy lub prądowy). Ze względów bezpieczeństwa, w przypadku przerwy w obsłudze modułów przez CPU trwającej ponad 0.5 sekundy, sygnał wyjściowy zostanie automatycznie wyzerowany (0V lub 0mA).

FBs-B2A1D jest analogową kartą rozszerzeń we / wy wyposażoną w 1-kanał wyjściowy generujący 12-bitowy sygnał (14-bitowe wyrażenie) i 2-kanały wejściowe generujące 12-bitowy sygnał (14-bitowe wyrażenie). Użytkownik będzie w stanie zdefiniować typ sygnału wejściowego lub wyjściowego (napięciowy lub prądowy). Ze względów bezpieczeństwa, w przypadku przerwy w obsłudze modułów przez CPU trwającej ponad 0.5 sekundy, sygnał wyjściowy zostanie automatycznie wyzerowany (0V lub 0mA).

19.1. Charakterystyki analogowych kart rozszerzeń

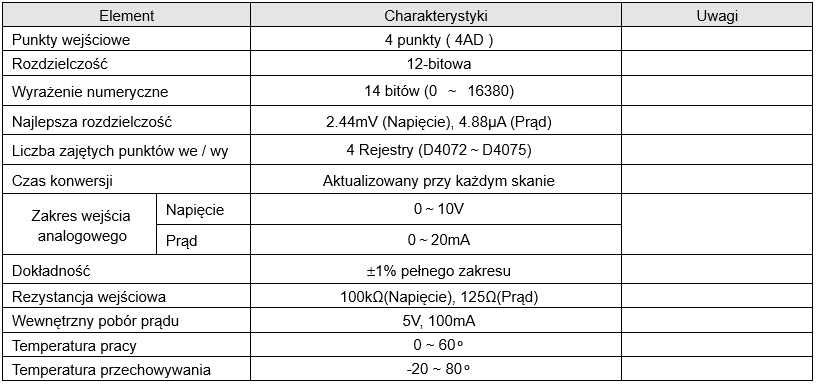

Charakterystyki FBs-B4AD

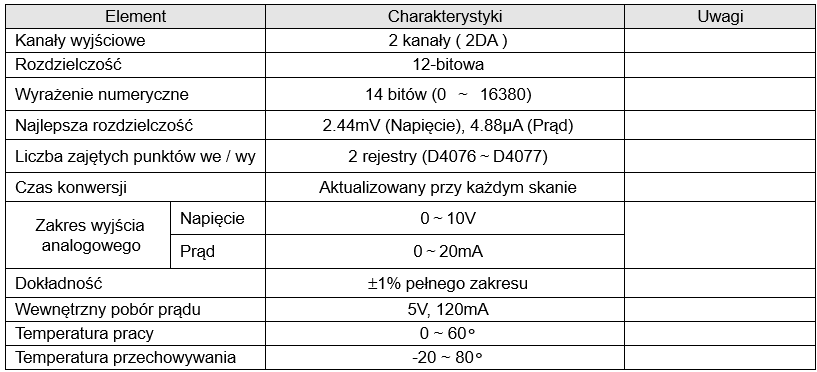

Charakterystyki FBs-B2DA

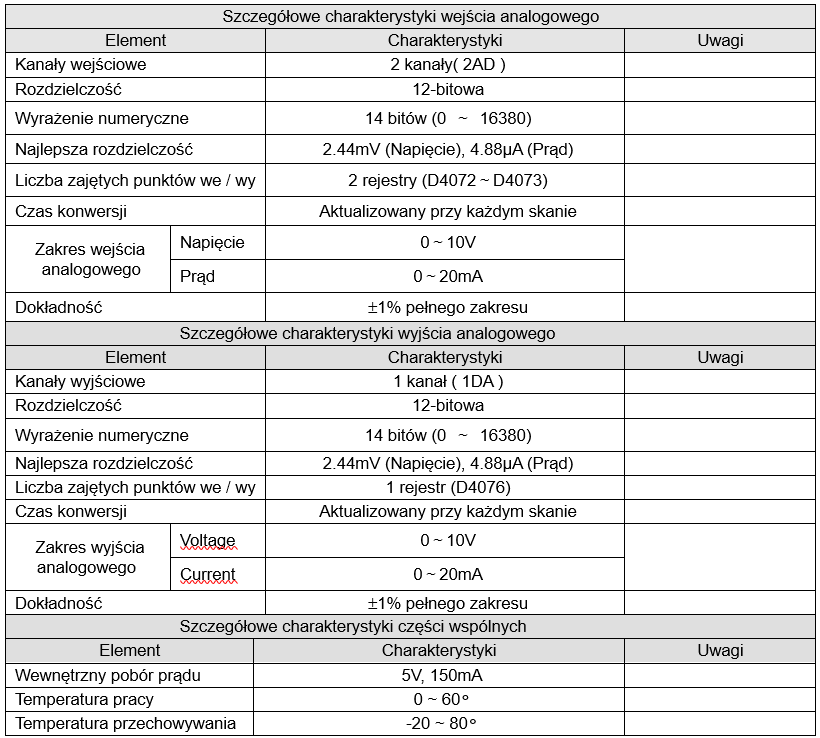

Charakterystyki FBs-B2A1D

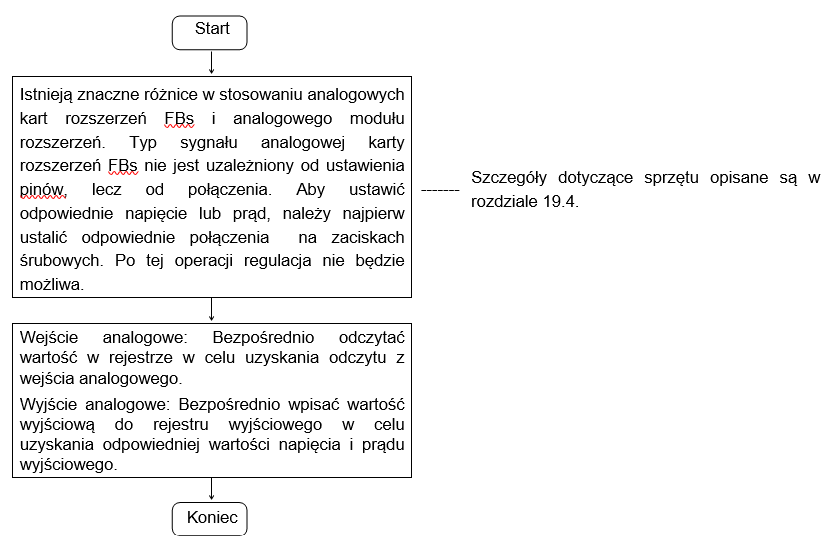

19.2. Procedura stosowania analogowych kart rozszerzeń FBs

19.3. Alokacja adresu analogowych kart rozszerzeń FBs

Alokacja adresu analogowej karty rozszerzeń także różni się od alokacji analogowego modułu rozszerzeń FBs. Zajmowanym rejestrem dla karty rozszerzeń nie jest numeryczny rejestr wejściowy (IR) R3840~R3903 ani numeryczny rejestr wyjściowy (OR) R3904~R3967, lecz rejestr danych D4072~D4075 (w karcie rozszerzeń wejścia analogowego) lub D4076~D4077 (w karcie rozszerzeń wyjścia analogowego)

Po połączeniu WinProladder z PLC nastąpi automatyczne wykrycie i konfiguracja rejestru. W celu odnalezienia odpowiedniego adresu we / wy każdego modułu rozszerzeń i ułatwienia sobie programowania użytkownicy mogą skorzystać z funkcji konfiguracji ilości modułów we / wy dostępnej w WinProladder.

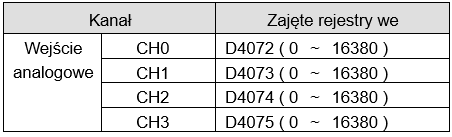

Alokacja we/wy w FBs-B4AD

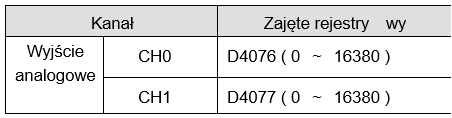

Alokacja wy w FBs-B2DA

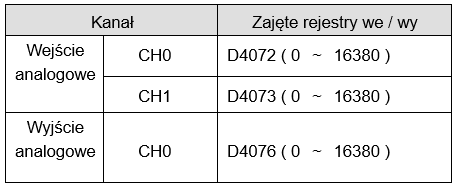

Alokacja we/wy w FBs-B2A1D

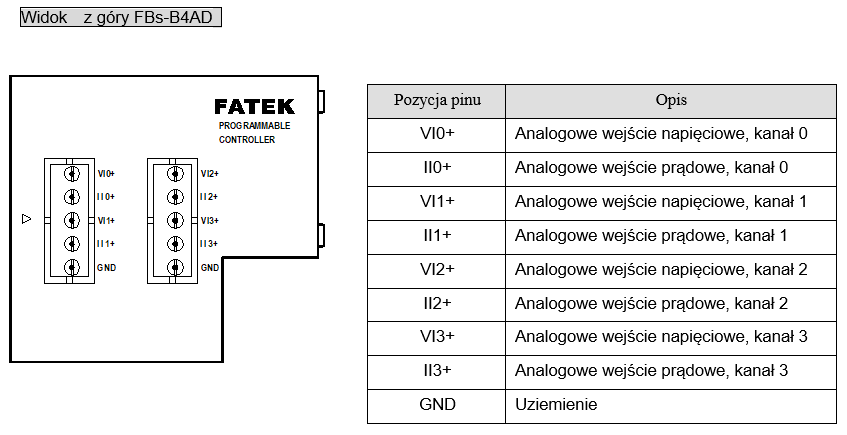

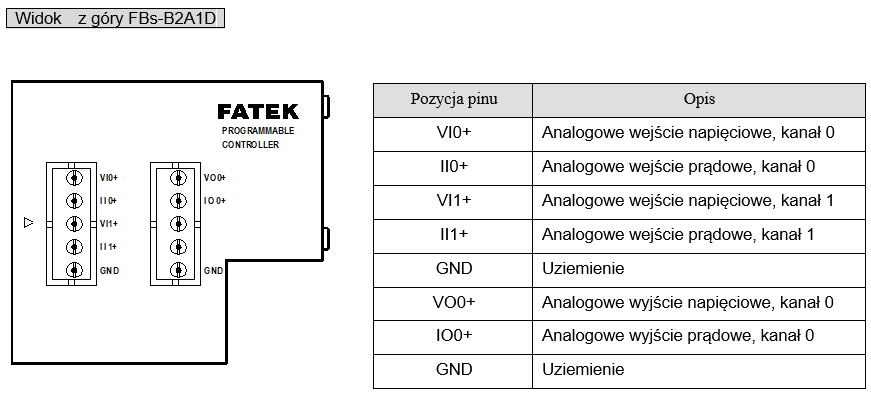

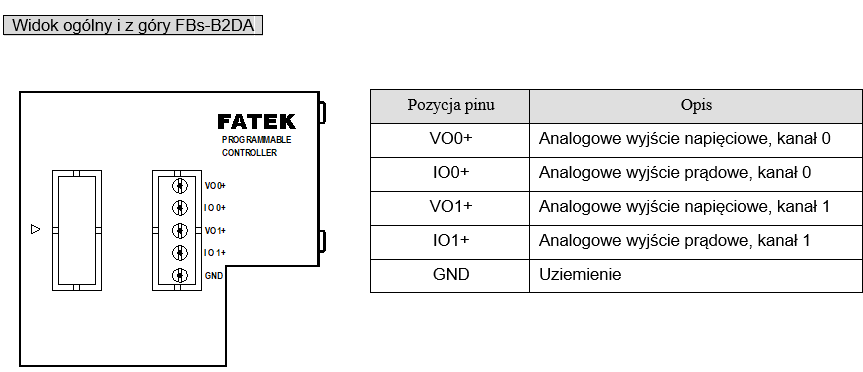

19.4. Opis sprzętu w analogowych kartach rozszerzeń FBs

19.5. Schemat wejściowego obwodu analogowego FBs-B4AD

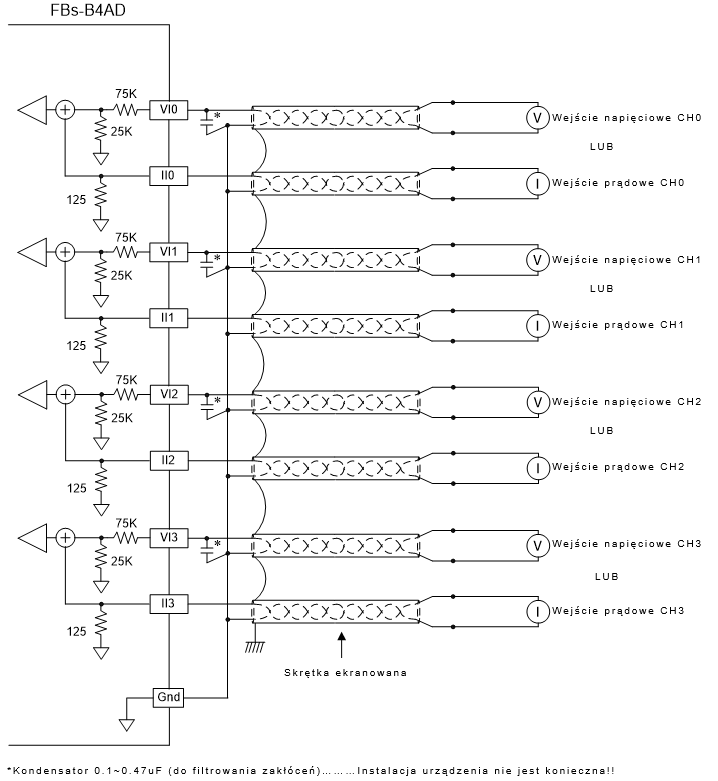

19.5.1. Schemat wejściowego obwodu analogowego FBs-B4AD

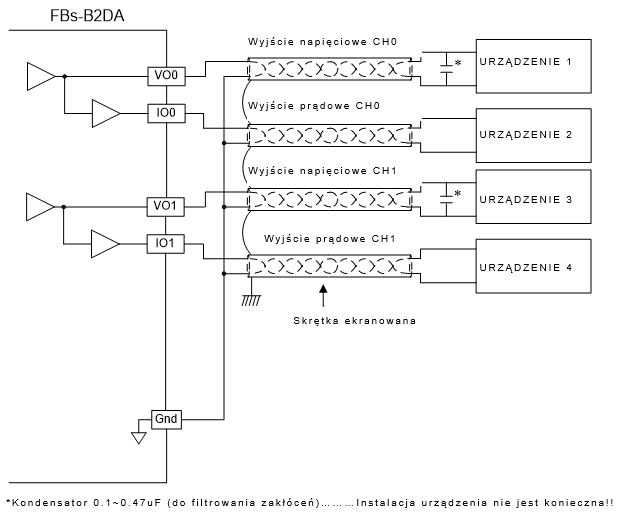

19.5.2. Schemat wyjściowego obwodu analogowego FBs-B2DA

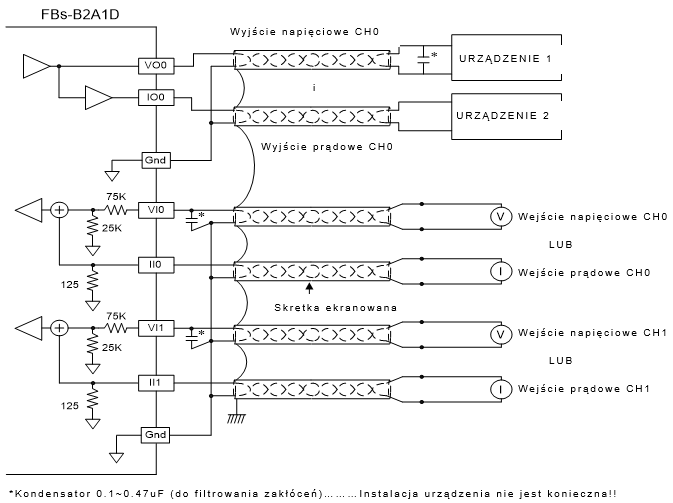

19.5.3. Schemat we/wy odwodu analogowego FBs-B2A1D

19.6. Charakterystyki analogowej karty rozszerzeń we/wy FBs

Poniżej przedstawione zostały charakterystyki konwersji analogowych we / wy. Użytkownicy mogą wybierać różne formy we / wy poprzez koordynację krzywej konwersji za pomocą różnych ustawień V/I (napięcie/prąd) we / wy.

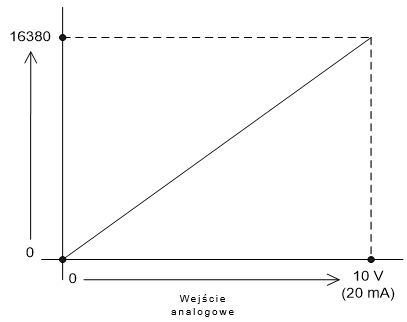

Rysunek 1: Charakterystyka wejścia analogowego

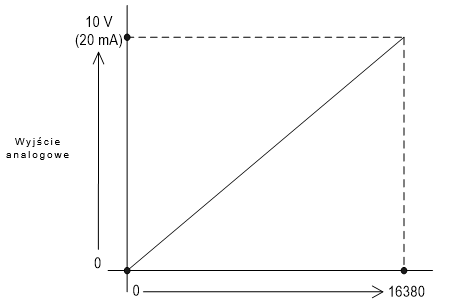

Rysunek 2: Charakterystyka wyjścia analogowego
