3. Uwagi odnośnie zasilania serwonapędu

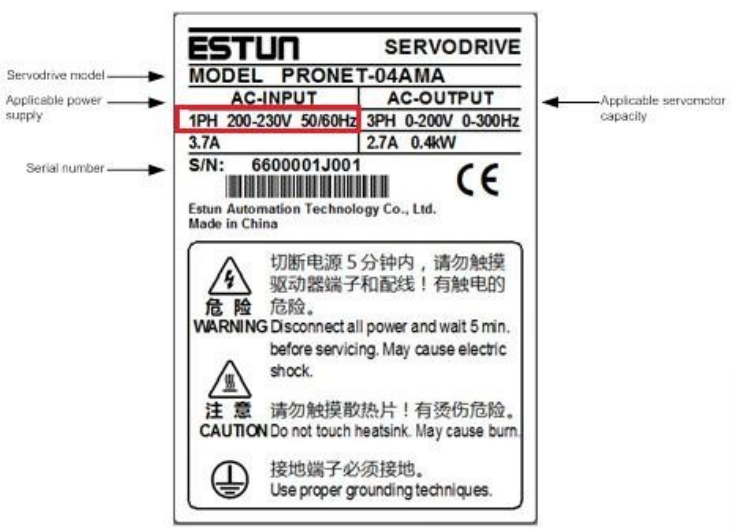

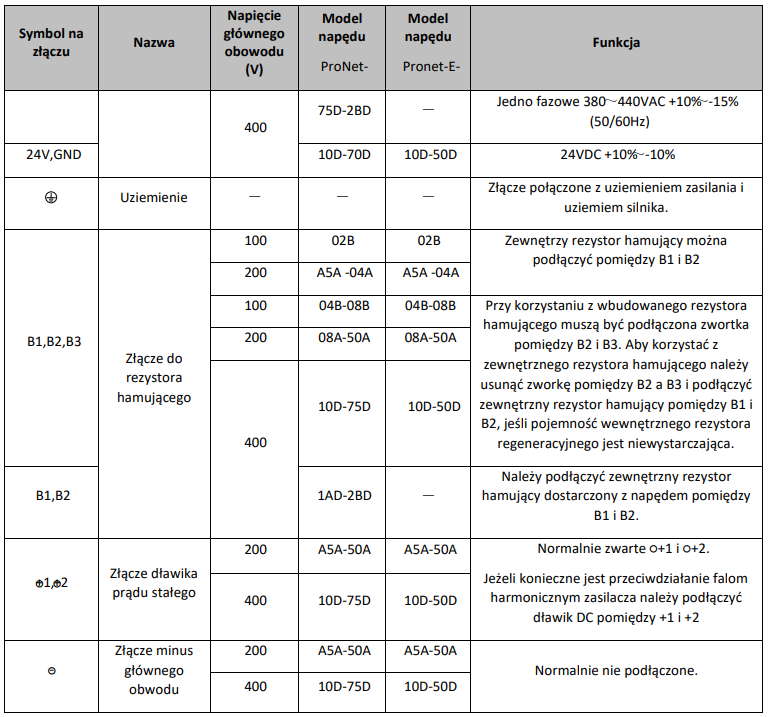

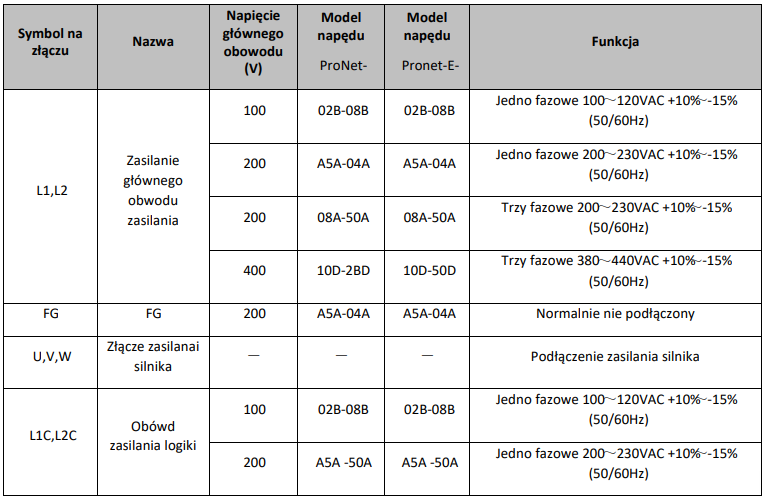

Przed zasileniem serwonapędu należy upewnić się jakie jest napięcie znamionowe napędu –informacje te możemy znaleźć na tabliczce znamionowej.

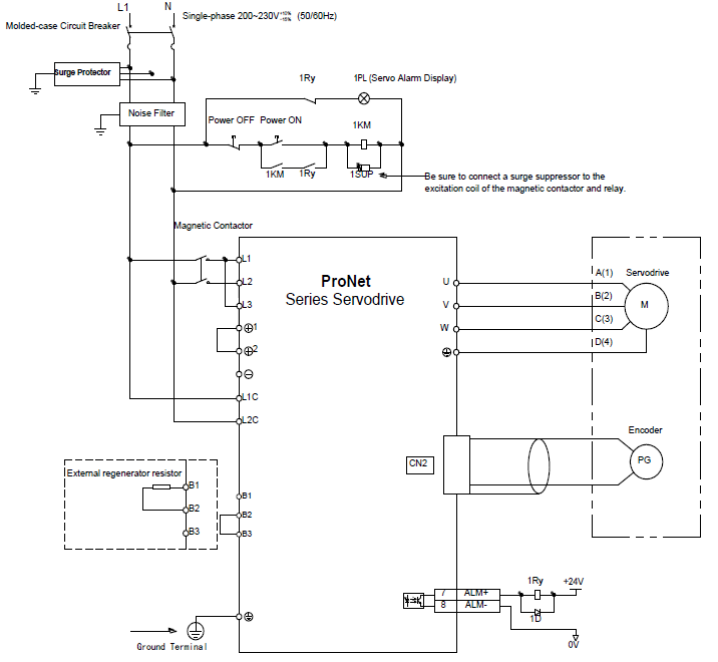

Zasilanie z jednej fazy- 230 VAC


Powyższe połączenia polega na tym, że:
- między L1 i L2, pojawia się napięcie 230V
- podobnie pomiędzy L2 i L3
- natomiast pomiędzy L1 i L3 napięcie jest zerowe, gdyż do obu tych punktów wpięty jest ten sam
przewód fazowy. Czyli nigdzie nie podajemy napięcia wyższego niż 230V, jednocześnie zasilając dwa
mostki napędu.

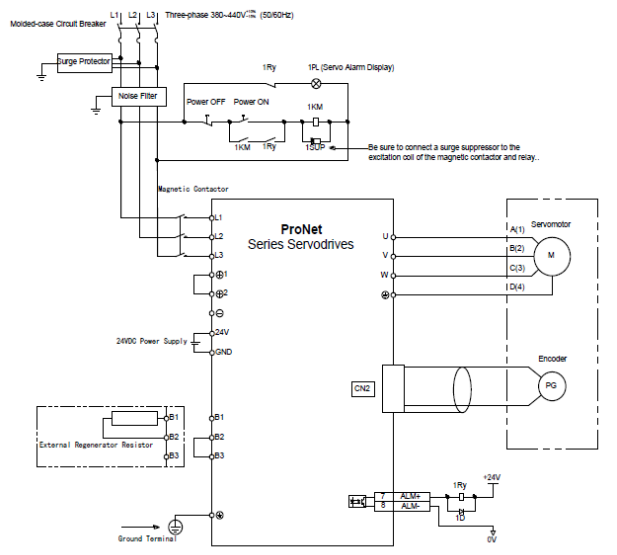

Zasilanie z trzech faz- 400 VAC

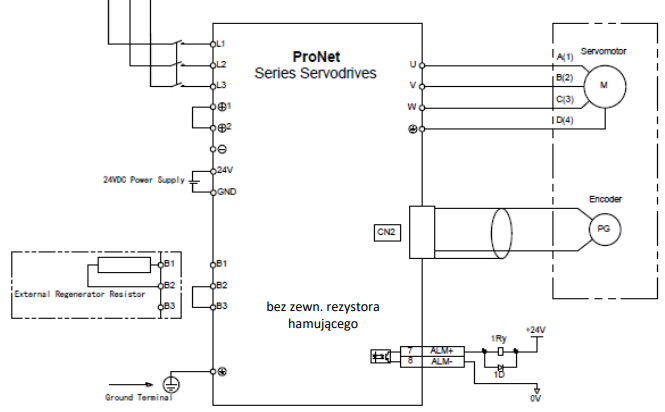

Schemat podłączenia zewnętrznego rezystora hamującego:

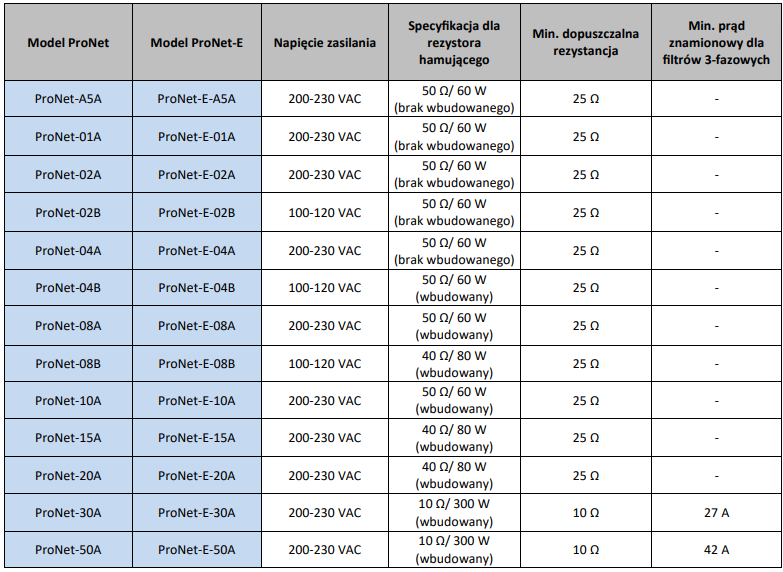

Specyfikacja dla rezystorów hamujących:
