4. Interfejsy sygnałowe serwonapędu ProNet

4.1 Wejścia dyskretne

Serwonapęd Pronet posiada 8 konfigurowalnych wejść cyfrowych.

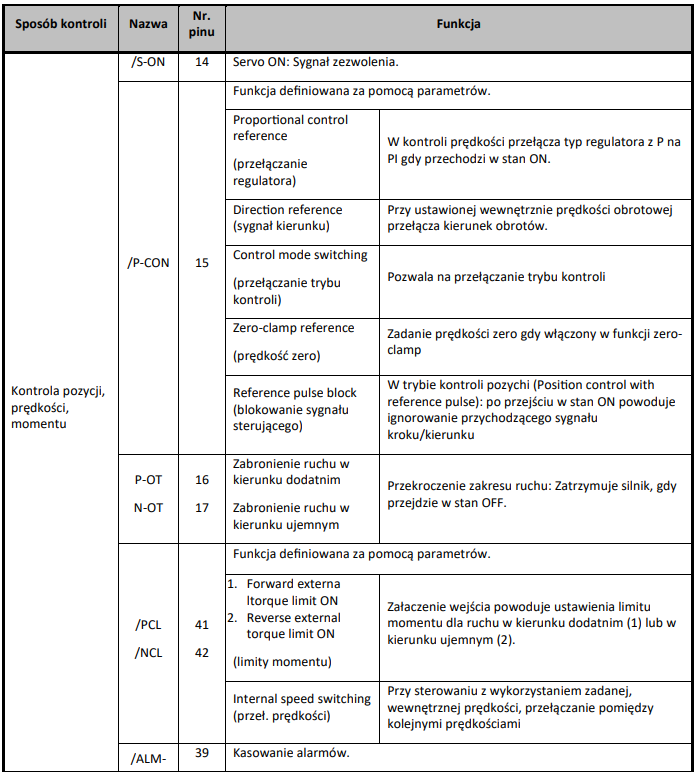

4.1.1 Konfigurowalne funkcje wejść

Konfigurowanie wejść dyskretnych odbywa się w parametrach Pn509 oraz Pn510

S-ON – Servo ON – sygnał zezwolenia dla serwonapędu, jego działanie definiujemy w parametrze Pn000.0 =0 – sygnał wymagany, =1 – sygnał nie jest wymagany do uruchomienia napędu
P-OT (positive overtravel) – zabroniony ruch w przód Pn000.1 =0 – sygnał wymagany, =1 - sygnał nie jest wymagany do uruchomienia napędu
N-OT (negative overtravel) – zabroniony ruch w tył Pn000.2 =0 – sygnał wymagany, =1 - sygnał nie jest wymagany do uruchomienia napędu
P-CL – limit momentu ruchu w przód Pn403 [%] (w zależności od trybu sterowania, sygnał ten może mieć różne funkcje)
N-CL – limit momentu ruchu w tył tył Pn404 [%] (w zależności od trybu sterowania, sygnał ten może mieć różne funkcje)
P-CON- kontrola proporcjonalna (w zależności od trybu sterowania, sygnał ten może mieć różne funkcje)
ALM-RST – kasowanie alarmu
CLR – kasowanie błędu pozycji
SHOM – procedura bazowania (w trybie sterowania pozycji), sposób działania definiujemy w parametrze Pn689
ORG – osiągnięcie pozycji zerowej

4.1.2 Połączenie elektryczne sygnałów

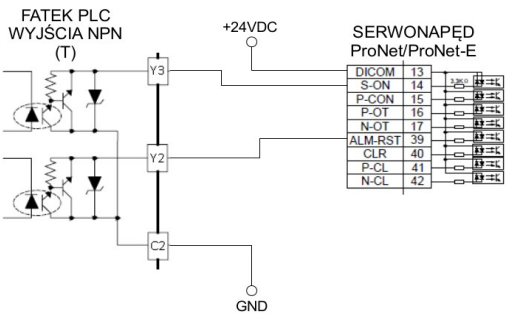

Przykład podłączenia do wejść dyskretnych serwonapędu ESTUN wyjść NPN ze sterownika na przykładzie sterownika Fatek, poziom sygnałów – 24VDC

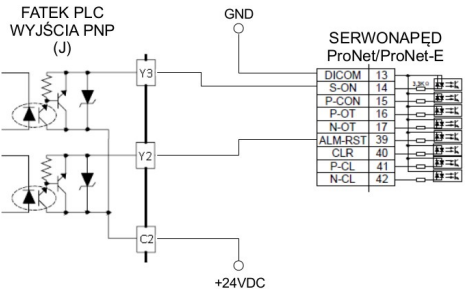

Przykład podłączenia do wejść dyskretnych serwonapędu ESTUN wyjść PNP ze sterownika na przykładzie sterownika Fatek, poziom sygnałów – 24VDC

4.2 Wyjścia serwonapędu

Serwonapęd Pronet posiada 4 wyjścia dyskretne, w tym 3 konfigurowalne oraz emulowane wyjście enkoderowe. Wyjście ALM – Servo alarm – wyjście alarmu serwonapędu, jest niekonfigurowalne, przypisane na stałe.



4.2.1 Konfigurowalne funkcje wyjść

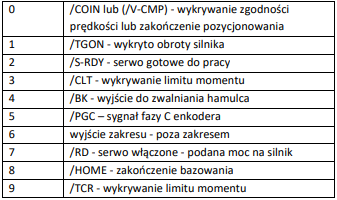

Konfigurowanie wyjść dyskretnych odbywa się w parametrze Pn511

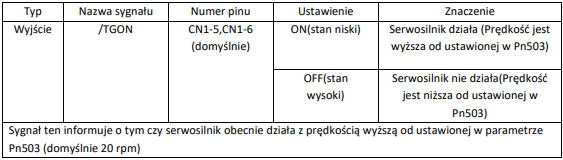

/TGON- Rotation Detection Output Signal(wyjściowy sygnał detekcji rotacji)

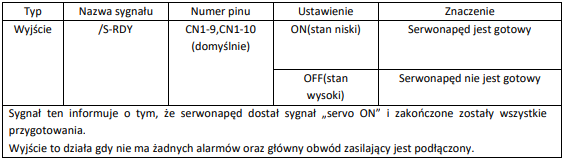

/S-RDY – servo ready (serwonapęd gotowy)



4.2.2 Połączenie elektryczne sygnałów

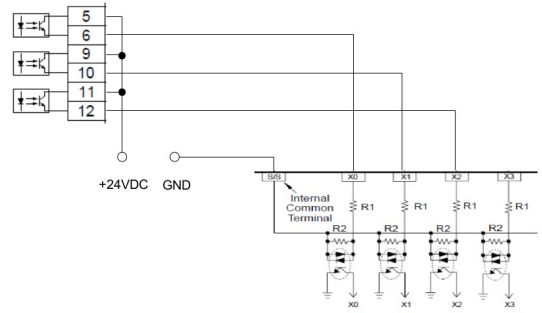

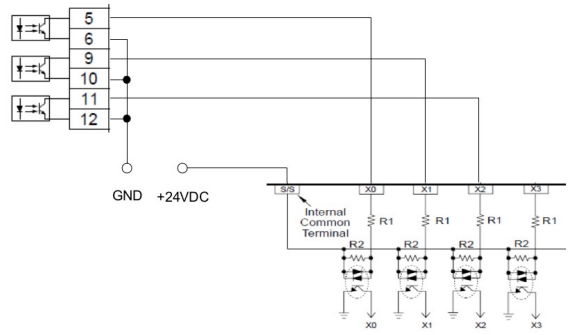

Podłączenie wyjść napędu ProNet do wejść sterownika Fatek – wejścia sterownika reagujące na podanie masy (NPN)

Podłączenie wyjść napędu ProNet do wejść sterownika Fatek – wejścia sterownika reagujące na podanie potencjału dodatniego (PNP)

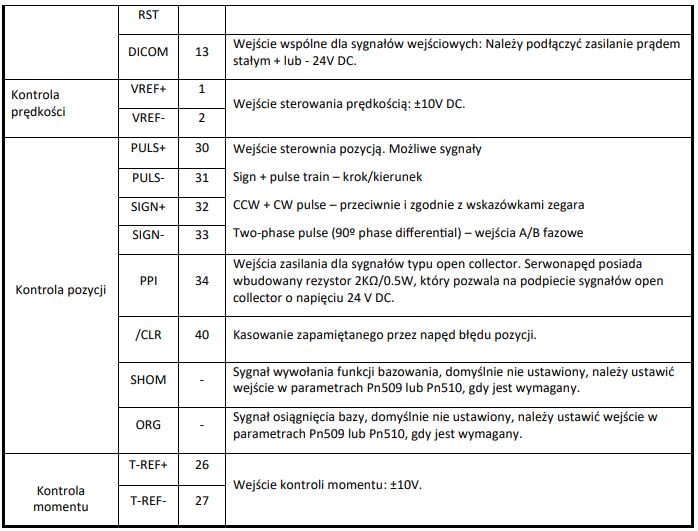

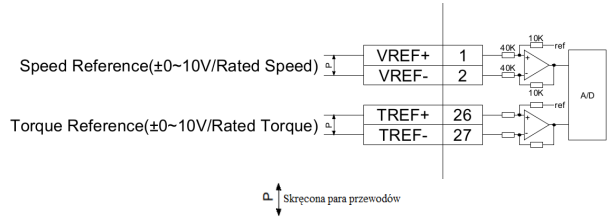

4.3 Wejścia analogowe-  tryb kontroli prędkości prędkości lub/i momentu

VREF+ wejście analogowe prędkości
VREFTREF+ wejście analogowe momentu obrotowego
TREF-
27
Podawane sygnały muszą znajdować się w zakresie ±10V DC

4.4 Wejścia impulsowe

Wejścia impulsowe wykorzystywane są do sterowania pozycją.

4.4.1 Tryb kontroli pozycji

Pn005=H.□□1□ - Ustawienie trybu kontroli pozycji wejściem impulsowym

Ustawienie filtra dla sygnału wejściowego przy sterowaniu „Open collector”

Pn006	0□□□	dla sygnału różnicowego o częstotliwości ≤ 4MHz
	1□□□	dla sygnału różnicowego o częstotliwości ≤ 650kHz
	2□□□	dla sygnału różnicowego o częstotliwości ≤ 150kHz

Ustawienie rodzaju wejścia dla serwonapędu ze względu na specyfikację nadrzędnego kontrolera.

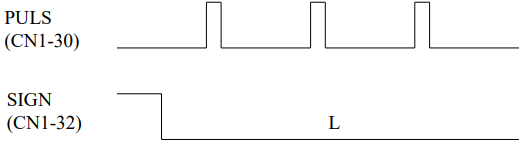

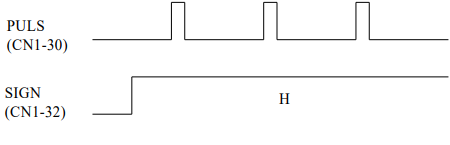

Parametr		Rodzaj pulsu wejściowego	Wejściowy mnożnik impulsów	Obroty w przód	Obroty w tył

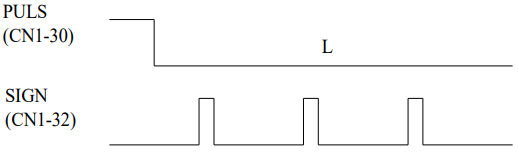

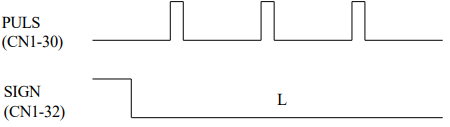

Pn004	H.□0□□	Znak + ciąg impulsów (domyślnie) Krok/kierunek	-
	H.□1□□	CW+CCW Prawo/lewo	-

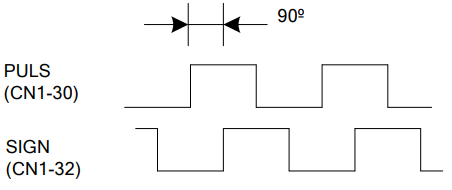

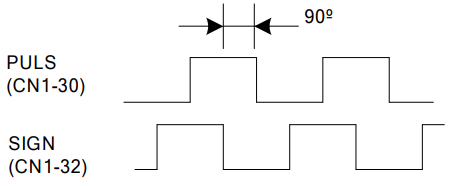

	H.□2□□	Dwufazowy ciąg impulsów przesunięty o 90° w fazie względem siebie	×1
	H.□3□□		×2
	H.□4□□		×4

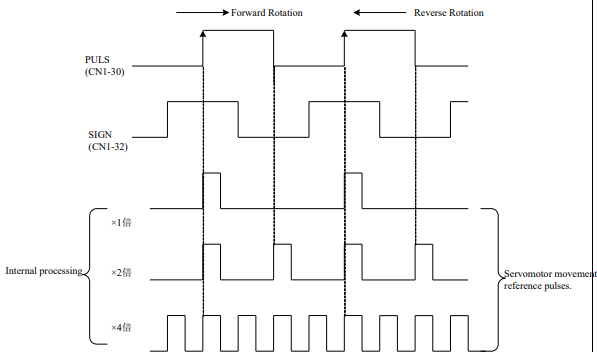

Uwaga: Idea stosowania mnożnika dla dwufazowego ciągu impulsów przesuniętego względem siebie o 90° w fazie      CW-zgodnie ze wskazówkami zegara, CCW-przeciwnie do wskazówek zegara



4.4.2 Połączenie elektryczne

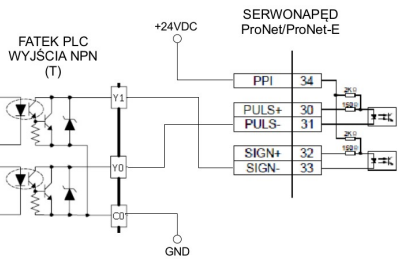

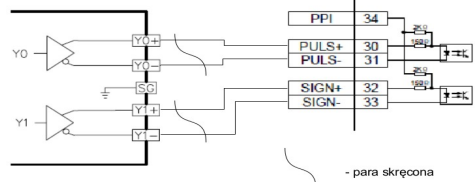

- sterowanie sygnałami różnicowymi - max. częstotliwość: 4MHz

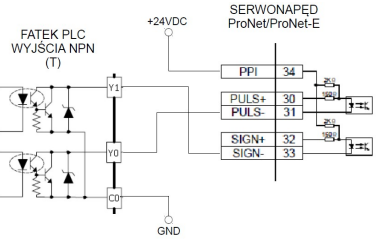

- sterowanie „Open collector” - max. częstotliwość: 200kHz

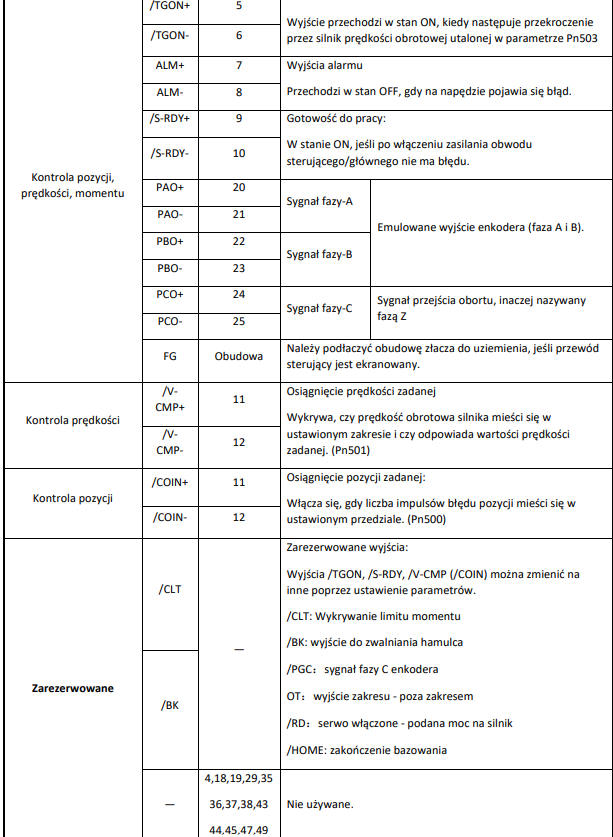

Typ	Nazwa sygnału	Numer pinu	Nazwa
Wyjście	PAO	CN1-20	Wyjście enkodera fazy A
	/PAO	CN1-21	Wyjście enkodera fazy /A
Wyjście	PBO	CN1-22	Wyjście enkodera fazy B
	/PBO	CN1-23	Wyjście enkodera fazy /B
Wyjście	PCO	CN1-24	Wyjście enkodera fazy C(punkt zerowy pulsu)
	/PCO	CN1-25	Wyjście enkodera fazy /C(punkt zerowy pulsu)

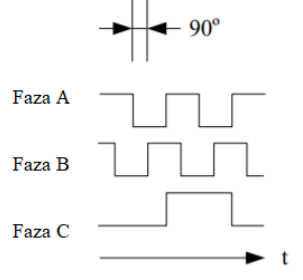

*Postać wyjścia dzielącego jest taka sama jak przy standardowych ustawieniach (Pn001.0=0) Nawet jeśli jest ustawiony tryb rotacji wstecznej(Pn001.0=1)   Postać faz wyjściowych: Rotacja w przód(faza B prowadzi o 90) Rotacja wstecz(faza A prowadzi o 90)

Jeżeli serwosilnik nie jest wyposażony w enkoder absolutny to potrzebuje dwóch obrotów nim
zacznie używać sygnału fazy C jako punktu zerowego odniesienia.

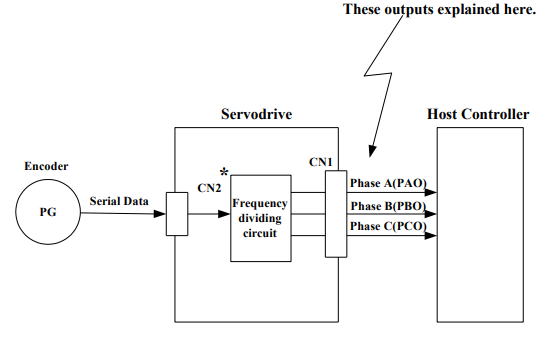

Skalowanie wyjścia impulsowego[imp./obr.](Pn200): polega na tym, że dzielnik konwertuje dane na
ciąg impulsów o ilości zależnej od ciągu impulsów enkodera zainstalowanego przy serwosilniku.

Skalowanie wyjścia impulsowego:

Pn200	PG Dividing Ratio
	Zakres ustawień	Jednostka	Domyślne ustawienie	Aktywacja
	16～16384 (Pn840.0=3/4/5/7/8) 1～ 2500(Pn840.0=6)	Puls	16384 (Pn840.0=3/4/5/7/8) 2500(Pn840.0=6)	Po restarcie

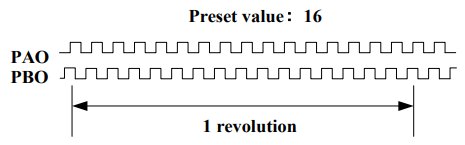

Ustaw ilość impulsów dla sygnałów wyjściowych PG(PAO, /PAO,PBO,/PBO) zewnętrznie z serwonapędu. Ilość impulsów na obrót z enkodera jest dzielona przez liczbę ustawioną w Pn200(Ustawiaj odpowiednio do specyfikacji systemu maszyny albo nadrzędnego kontrolera.) Zakres ustawień różni się dla różnej ilości impulsów wyjściowych enkoderów w zależności od użytego serwosilnika. Przykład wyjścia: Pn200=16(co obrót wysyłane jest 16 impulsów)

Pn840.0 Wybór typu sprzężenia zwrotnego enkodera:
[0]-[2] Zarezerwowane
[3] 17-bitowy enkoder absolutny
[4] 17-bitowy enkoder inkrementalny
[5] Resolver
[6] enkoder inkrementalny 2500 imp/r
[7] 20-bitowy enkoder absolutny
[8] 20-bitowy enkoder inkrementalny
