13.20.. Wykres XY

13.20.1. Wprowadzenie

Obiekt wykres XY służy do wyświetlania wartości dwóch zmiennych (x, y) dla wektorów danych, gdzie dane w wektorach określone są poprzez rejestry.  Można wyświetlać maksymalnie 32 kanały. Obiekt ten ułatwia obserwację i analizę danych. Ponadto można wyświetlać ujemne liczby.

13.20.2. Konfiguracja

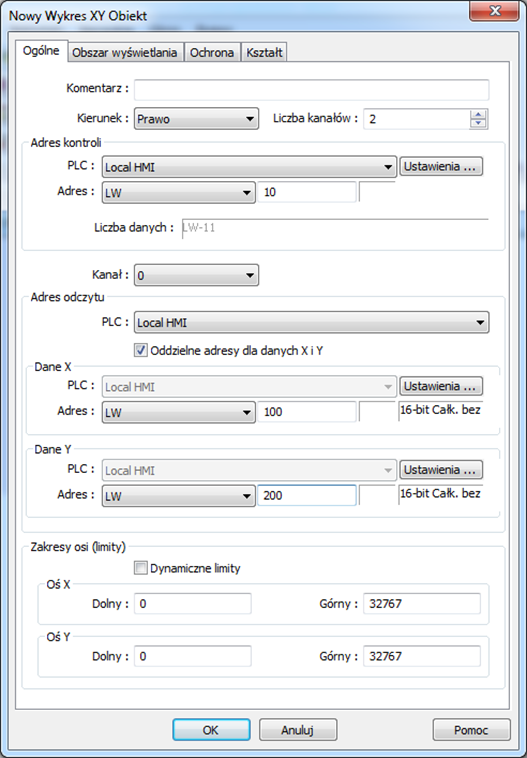

Kliknij ikonę obiektu wykres XY na pasku narzędzi, aby otworzyć okno dialogowe właściwości obiektu.

Zakładka ogólna

Opcja	Opis

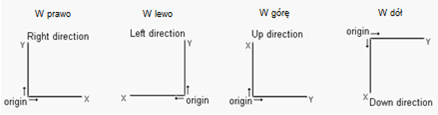

Kierunek	Istnieją do wyboru cztery opcje, w prawo, w lewo, w górę i w dół.
Liczba kanałów	Ustaw liczbę kanałów, które można obserwować przy pomocy obiektu.

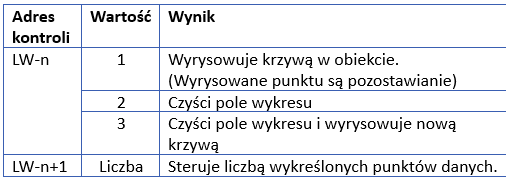

Adres kontroli	Adres ten steruje jednocześnie wszystkimi kanałami. Gdy adresem kontrolnym jest LW-n, przypisanie wartości do LW-n powoduje wydawanie poleceń dla wykresu XY zgodnie z poniższą tabelą. Tymczasem LW-n + 1 steruje liczbą wykreślonych punktów danych. Po uruchomieniu adres kontroli zostanie zresetowany do 0 Liczba danych Steruje liczbą wykreślonych punktów danych. Każdy kanał może mieć do 1023 punktów
Kanał	Wybierz kanał, który będzie konfigurowany.
Adres odczytu	PLC Wybierz urządzenie, z którego będą odczytywane dane X i Y, oraz określ adres, z którego będą odczytywane. Adresacja wektorów rejestru danych wykorzystywanych w kanałach wyświetlania zależy od tego, czy wybrano oddzielne adresy dla danych X i Y oraz dynamiczne limity. Zobacz przykład 1.
Dynamiczne limity	l   Opcja niewybrana (Zobacz przykład 2) Limity dolny i górny mogą być ustawiane przez wprowadzenie stałych wartości. Dolny i górny limit są używane do określania zakresu osi X i Y. l   Opcja wybrana (Zobacz przykład 3)       Zwiększając i zmniejszając limity można            oddalać i przybliżać wykres.

Przykład 1

Sposób odczytu bloków danych wykorzystywanych w kanałach z rejestrów zależy od tego, czy wybrano oddzielne adresy dla danych X i Y, oraz opcji dynamiczne limity. Poniżej pokazano przykład, w którym używany jest rejestr 16-bitowy:

l   Jeśli nie wybrano opcji oddzielne adresy dla danych X i Y, a adres odczytu ustawiono, jako LW-n, adresacja wygląda następująco:

                                                            Wybrano dynamiczne limity                                 Nie wybrano dynamicznych limitów

	Oś X	Oś Y	Oś X	Oś Y
Dolny limit	LW-n	LW-n+2	Stała wartość	Stała wartość
Górny limit	LW-n+1	LW-n+3	Stała wartość	Stała wartość
Pierwsza dana	LW-n+4	LW-n+5	LW-n+0	LW-n+1
Druga dana	LW-n+6	LW-n+7	LW-n+2	LW-n+3
Trzecia dana	LW-n+8	LW-n+9	LW-n+4	LW-n+5
Czwarta dana	LW-n+10	LW-n+11	LW-n+6	LW-n+7

l   Jeśli wybrano opcję oddzielne adresy dla danych X i Y, adres odczytu dla danych X ustawiono, jako LW-n, dla danych Y, jako LW-M, to adresacja wygląda następująco:

                                                           Wybrano dynamiczne limity                                 Nie wybrano dynamicznych limitów

	Oś X	Oś Y	Oś X	Oś Y
Dolny limit	LW-m+0	LW-n+0	Stała wartość	Stała wartość
Górny limit	LW-m+1	LW-n+1	Stała wartość	Stała wartość
Pierwsza dana	LW-m+2	LW-n+2	LW-m+0	LW-n+0
Druga dana	LW-m+3	LW-n+3	LW-m+1	LW-n+1
Trzecia dana	LW-m+4	LW-n+4	LW-m+2	LW-n+2
Czwarta dana	LW-m+5	LW-n+5	LW-m+3	LW-n+3

Przykład 2

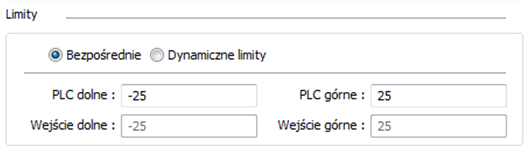

Jeśli nie wybrano opcji dynamiczne limity, można ustawić limit dolny i górny. Można użyć dolnej i górnej granicy dla obliczania zakresu osi X i Y w procentach.

Jeśli nie wybrano opcji oddzielne adresy dla danych X i Y, a adresem odczytu jest LW-n, odpowiednie limity są pobierane z adresów, jak pokazano w poniższej tabeli.

Format	16-bit	32-bit
Oś X dolny limit	LW-n	LW-n
Oś X górny limit	LW-n+1	LW-n+2
Oś Y dolny limit	LW-n+2	LW-n+4
Oś Y górny limit	LW-n+3	LW-n+6

Przykład 3

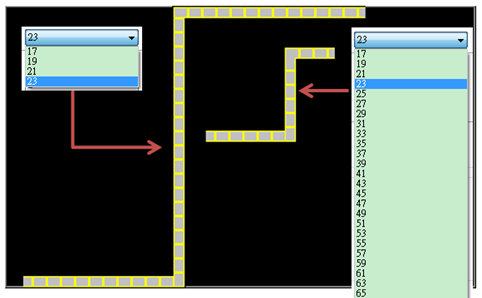

Jeśli wybrano opcję dynamiczne limity, to zwiększając i zmniejszając wartość w rejestrach określających limity można oddalać i przybliżać wykres

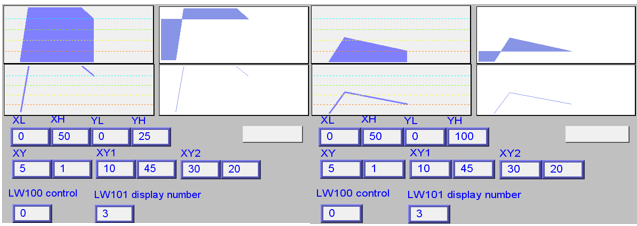

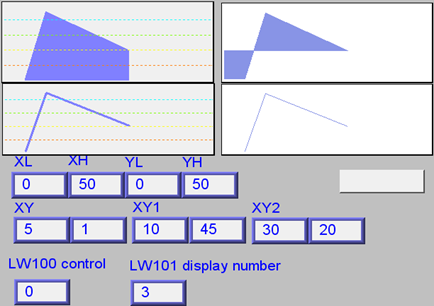

W poniższym przykładzie dolny limit XL = X, górny limit XH = X, dolny limit YL = Y, górny limit YH = Y oraz XY, XY1, XY2 to trzy kolejne dane dla wykresu XY. Efekt zmiany górnych granic dla osi X i Y wynik jest przedstawiony poniżej:

Wykres początkowy

                        Zmiana górnego limitu osi Y do 25. (przybliżenie)             Zmiana górnego limitu osi Y do 100 (oddalenie)

Aby uzyskać więcej informacji na ten temat zobacz rozdział “13.17 Wykres trendu”.

Uwaga

n   W przypadku serii CMT-SVR efekt przybliżania i oddalania można uzyskać na urządzeniu poprzez zbliżenie lub oddalenie dwóch palców dotykających jednocześnie ekranu.

n   Dane dla osi X i Y mogą mieć różne formaty. Na przykład:, jeśli dane dla osi X używają formatu 16-bit całk. bez znaku, to dane dla osi Y mogą używać formatu 32-bitowego, należy pamiętać o odpowiednim ustawieniu adresów.

n   W przypadku używania komentarzy użytkownika, dane dla osi X i Y muszą być w tym samym formacie. Podczas korzystania z różnych formatów zostanie wyświetlone ostrzeżenie.

Obszar wyświetlania

Opcja	Opis
Kolor profilu	Ustaw kolor ramki i tła obiektu. Przeźroczysty Ukrywa tło. Wybór koloru nie będzie dostępny

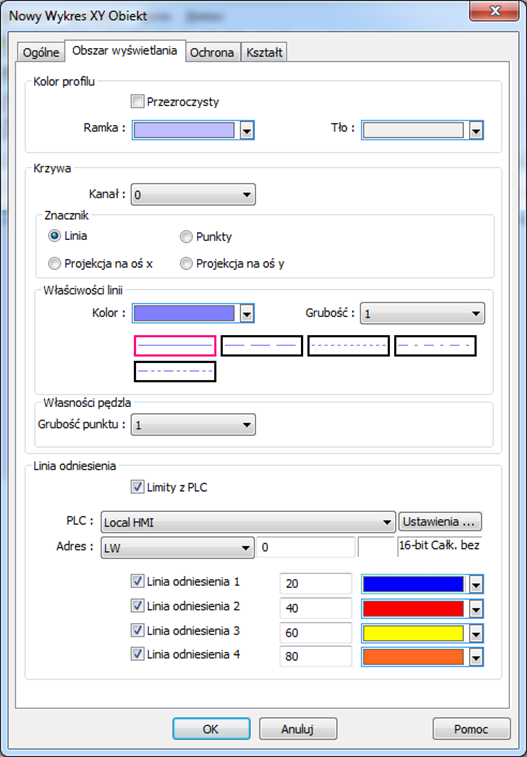

Krzywa	Dla każdego kanału wybierz kolor, szerokość i styl linii

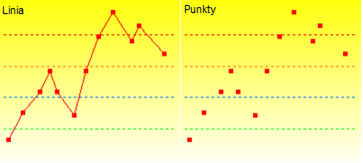

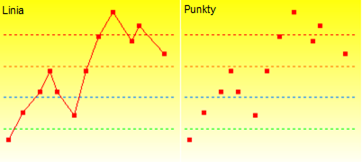

Znacznik	Są cztery różne typy wykresów XY. Przykłady są przedstawione poniżej:    Zobacz przykład 4.
Linia odniesienia	Na wykresie można wyświetlić do 4 poziomych linii odniesienia. Uzupełnij górny i dolny limit oraz wartości procentowe osi Y. Dla każdej linii odniesienia można wybrać różne kolory Jeśli wybrano limity z PLC wyznacz rejestr odczytu linii odniesienia

Przykład 4

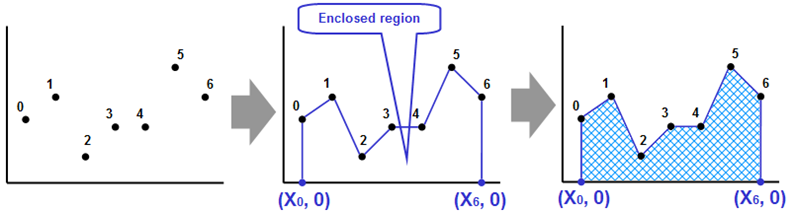

Krzywa pokazana na poniższym rysunku jest rysowana z 7 punktów oznaczonych numerami od 0 do 6. System wykonuje następujące kroki, aby wyrysować wykres projekcji na oś X:

1.        Oblicza dwa punkty w osi X – (X₀, 0) and (X₆, 0).

2.        Łączy pozostałe punkty w kolejności (X₀, 0), 0… 6, (X₆, 0) i wraca na końcu do (X₀, 0).

3.        Wypełnij wszystkie zamknięte obszary.

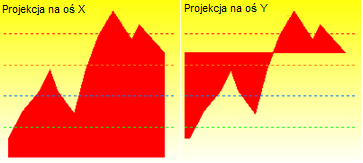

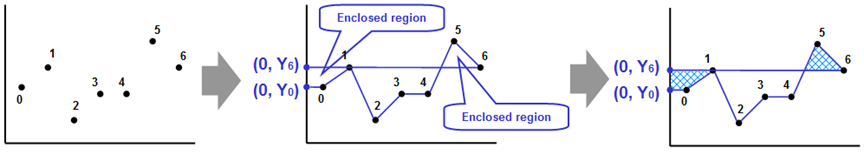

Podobnie zachowuje się dla projekcji na oś Y:

Uwaga

n   Na wykresie XY można rysować kolejne wykresy do 32 razy:

1 kanałè32 razy

2 kanałyè16 razy

Itd. Dzielimy liczbę 32 przez liczbę kanałów i otrzymujemy ilość razy.

13.21.. Pasek alarmów i lista alarmów

13.21.1. Wprowadzenie

Obiekty pasek alarmów i lista alarmów służą do wyświetlania komunikatów alarmowych określonych w funkcji logowanie zdarzeń (alarmów). Gdy warunki dla wystąpienia alarmu są spełnione, zdarzenia lub alarmy będą wyświetlane w kolejności chronologicznej w obiekcie pasek alarmu lub lista alarmów.
Pasek alarmu przesuwa wszystkie komunikaty alarmowe w jednej linii wyświetlacza, podczas gdy lista alarmów wyświetla komunikaty alarmowe w wielu wierszach

Aby uzyskać więcej informacji zobacz rozdział “7 Alarmy”.

Pasek alarmów – wyświetla alarmów w jednej linii przewijając je.

Lista alarmów - wyświetla alarmy w wielu liniach.

13.21.2. Konfiguracja

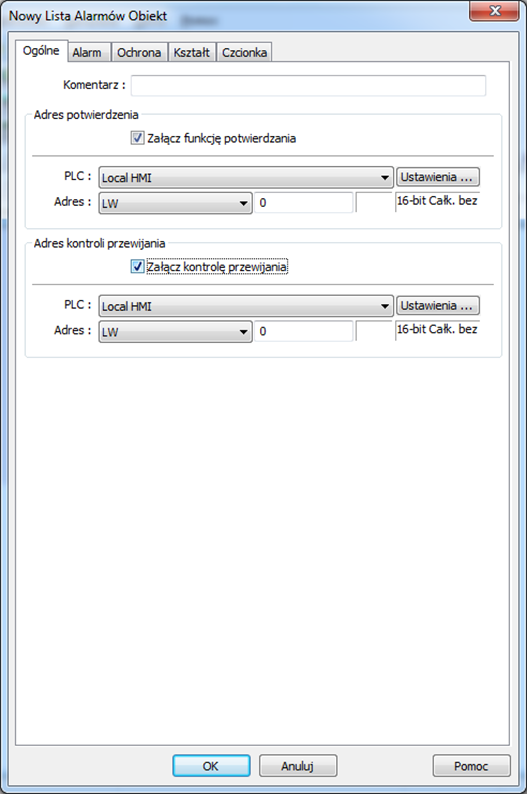

Kliknij ikonę obiektu pasek/lista alarmów na pasku narzędzi, aby otworzyć okno dialogowe właściwości obiektu. Ustaw właściwości, naciśnij przycisk OK, aby utworzyć nowy obiekt pasek/lista alarmów

Zakładka ogólna

Różnica pomiędzy tymi dwoma obiektami polega na tym, że na liście alarmów znajduje się adres potwierdzenia i adres kontroli przewijania, który można ustawić

Opcja	Opis
Adres potwierdzenia	Jeśli ta opcja jest wybrana, to wartość potwierdzenia wybrana dla powiązanego alarmy, określona w funkcji logowanie zdarzeń (alarmów), zostanie wpisana do wybranego adresu. Więcej informacji można znaleźć w rozdziale "7 alarmy".
Adres kontroli przewijania	Jeśli ta opcja jest włączona, wartość w wyznaczonym adresie wskazuje liczbę wierszy, które mają być przewijane w dół. Minimalna wartość to 0, co oznacza jedną linię.

Uwaga

n   Przy używaniu serii cMT-SVR wystarczy nacisnąć i przytrzymać zdarzenie na ekranie, aby je potwierdzić; przeciągając palcem po ekranie, można przewijać.

Alarm

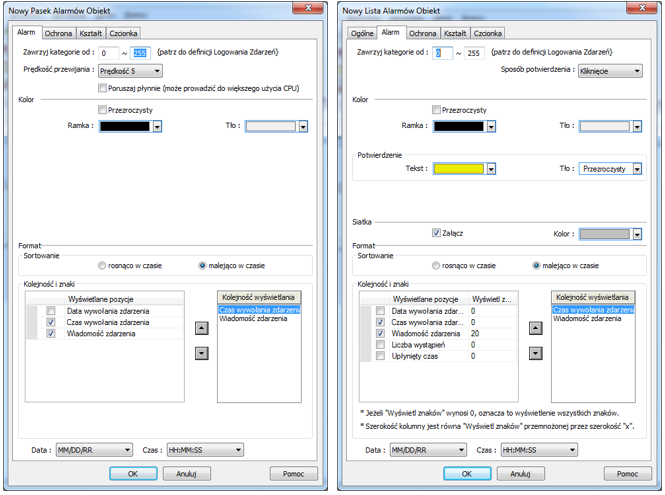

                              Pasek alarmów                                                                Lista alarmów

Obiekt lista alarmów ma dodatkowe ustawienia w porównaniu do obiektu pasek alarmów: Liczba wystąpień i upłynięty czas. Poniższa tabela przedstawia ustawienia dostępne dla obydwu obiektów:

Opcja	Opis
Zawrzyj kategorie	Zostaną wyświetlone alarmy z wybranej kategorii. Kategorie są ustawione w funkcji logowanie zdarzeń (alarmów). Na przykład, jeśli zakres kategorii jest ustawiony na 2 do 4, wyświetlane będą tylko zdarzenia z kategorii 2, 3, 4. Aby uzyskać więcej informacji, zobacz rozdział "7 Alarmy".
Prędkość przewijania	Ta opcja jest dostępna tylko dla paska alarmów. Można wybrać jedną z ustawień szybkości, z jaką mają być przesuwane komunikaty.
Poruszaj płynnie	Po wybraniu tej opcji komunikaty będą poruszać się wzdłuż paska alarmu gładko, bez przestojów. Należy pamiętać, że włączenie tej opcji może powodować duże obciążenie procesora.
Format	Rosnąco w czasie Ostatni alarm znajduje się na liście na dole. Malejąco w czasie Ostatni alarm znajduje się na liście na górze. Kolejność i znaki Wybierz elementy do wyświetlenia i użyj przycisków strzałek w górę i w dół, aby dostosować kolejność wyświetlania informacji związanych z alarmami. Data Z każdym komunikatem alarmowym wyświetlana jest data. Mamy cztery formaty daty do wyboru: MM/DD/YY、DD/MM/YY、DD/MM/YY、YY/MM/DD Czas Z każdym komunikatem alarmowym wyświetlany jest czas. Mamy cztery formaty czasu do wyboru HH:MM:SS、HH:MM、DD:HH:MM、HH

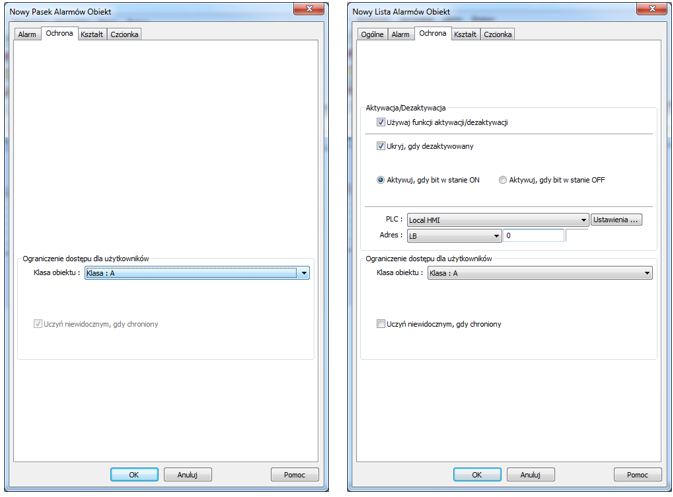

Ochrona

                                        Pasek alarmów                                                                Lista alarmów

Opcja	Opis
Aktywacja /Dezaktywacja	Gdy ta opcja jest włączona, widoczność obiektu zależy od stanu wybranego bitu. Przy powyższych ustawieniach obiekt jest widoczny tylko wtedy, gdy bit BL-0 jest w stanie ON. Ukryj, gdy dezaktywowany Obiekt jest ukryty, gdy określony warunek nie jest spełniony
Ograniczenia dostępu dla użytkownika	Ustaw klasę bezpieczeństwa obiektu przeznaczoną do obsługi przez użytkownika z odpowiednimi uprawnieniami. Klasa obiektu “Brak” oznacza, że każdy użytkownik może obsługiwać obiekt. Klasa: Administrator oznacza, że tylko użytkownik o uprawnieniach administratora może obsługiwać obiekt. Uczyń niewidocznym, gdy chroniony Jeśli użytkownik nie posiada dostępu do klasy, którą został zabezpieczony obiekt, zostanie on ukryty. Jeśli to pole wyboru nie zostanie zaznaczone w ustawieniach obiektu wyświetlania alarmu, nieupoważniony użytkownik może zobaczyć obiekt listy alarmów, ale nie może na nim wprowadzić żadnych zmian. To pole wyboru jest wyszarzone w ustawieniach obiektu pasek alarmów.

Czcionka

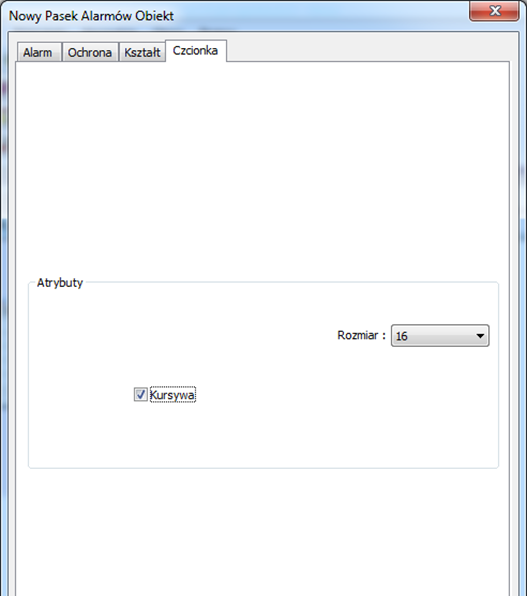

Ustaw rozmiar czcionki lub wybierz [Kursywa].

Czcionkę, kolor i treść komunikatów alarmowych wyświetlanych na pasku alarmów i liście alarmów można ustawić w funkcji logowanie zdarzeń (alarmów):

.. 13-127

13.22.. Lista zdarzeń

13.22.1. Wprowadzenie

Obiekt lista zdarzeń służy do wyświetlania komunikatów alarmowych zdefiniowanych w logowaniu zdarzeń (alarmów) i spełnia warunek wyzwalania. Zdarzenia wyświetlane są w kolejności chronologicznej. Wraz z komunikatem zostają wyświetlone jego atrybuty takie jak: liczba porządkowa, data i czas wywołania zdarzenia, czas potwierdzenia, czas potwierdzenia, powrót do normalnego stanu, wiadomość zdarzenia, liczba wystąpień i upłynięty czas. Można również wyświetlać wiadomości wielo-wierszowe.

13.22.2. Konfiguracja

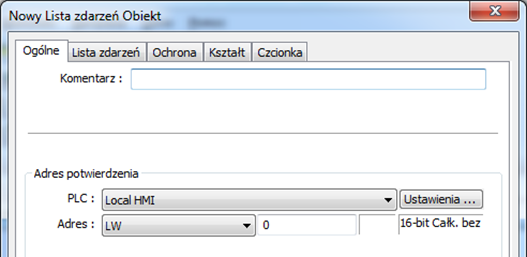

Kliknij ikonę obiektu lista zdarzeń na pasku narzędzi, aby otworzyć okno dialogowe właściwości obiektu. Ustaw właściwości, naciśnij przycisk OK, aby utworzyć nowy obiekt lista zdarzeń.

Zakładka ogólna

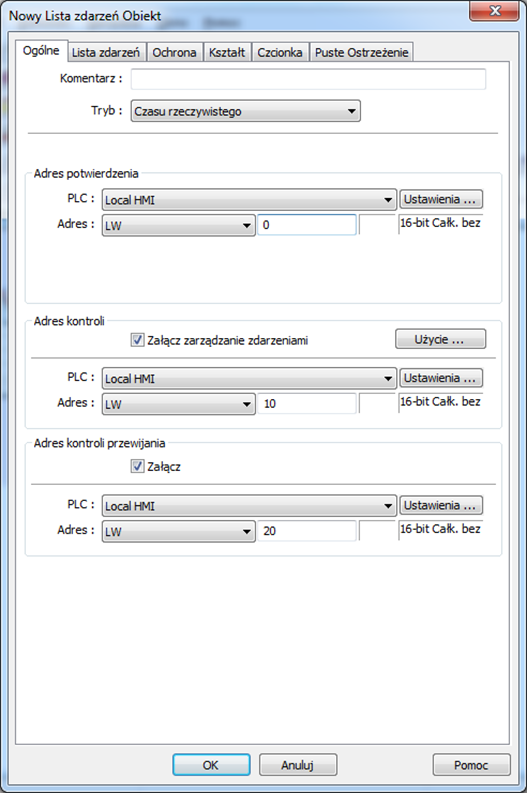

13.22.2.1. Seria eMT, iE, XE, mTV

Opcja	Opis

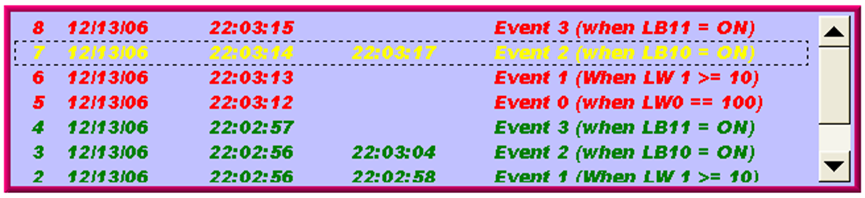

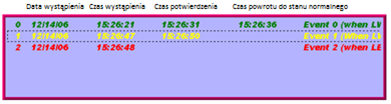

Tryb	Dostępne są dwa tryby wyświetlania: czasu rzeczywistego i historyczny. l   Tryb czasu rzeczywistego Wyświetlane są alarmy występujące od czasu uruchomienia panela HMI l   Historyczny           System odczytuje alarmy, które                          wystąpiły wcześniej z pamięci HMI i                    wyświetla je. Zawartość można                            aktualizować zmieniając okno. W                        przypadku, gdy w obiekcie wyświetlane            są dane w trybie historycznym                            obejmujące aktualny dzień, wyświetlacz            będzie odświeżany raz na sekundę.

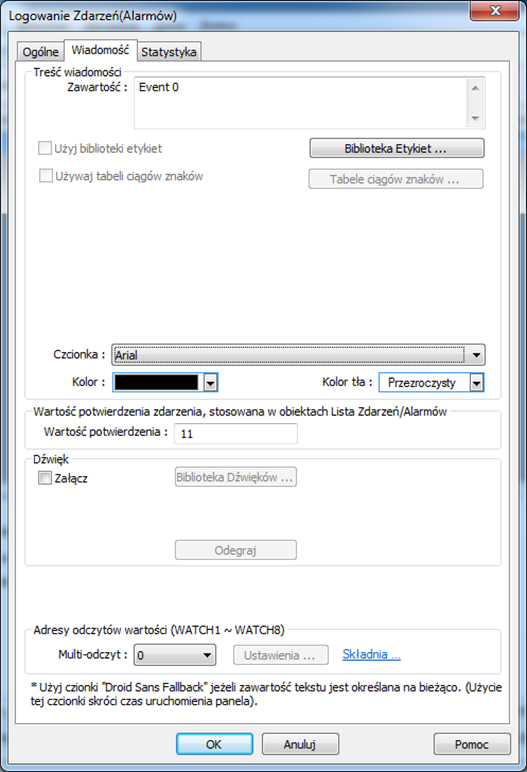

Adres potwierdzenia	Jeśli ta opcja jest wybrana, to wartość potwierdzenia wybrana dla powiązanego alarmy, określona w funkcji logowanie zdarzeń (alarmów), zostanie wpisana do wybranego adresu. Więcej informacji można znaleźć w rozdziale "7 alarmy".

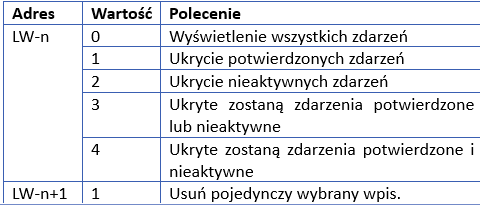

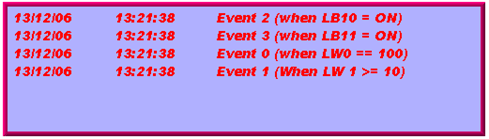

Adres kontroli	Kiedy wybrano tryb historyczny: l   I opcja załącz odczyt historii z wielu dni nie jest wybrana: Można wyświetlać pojedyncze dzienne historyczne pliki zdarzeń. Wartość w wyznaczonym rejestrze jest używana, jako indeks do wybierania plików historycznych. Dla przykładu Wprowadzenie wartości 0 powoduje wyświetlanie najnowszego pliku. Wprowadzenie wartości 1 powoduje wyświetlanie pliku z wczoraj. Wprowadzenie wartości 2 powoduje wyświetlanie pliku z przedwczoraj. Jeśli adresem kontroli jest LW-100 i zostały utworzone 4 pliki zdarzeń: EL_20100720.evt, EL_20100723.evt, EL_20100727.evt, oraz EL_20100803.evt. Każda wartość wprowadzona do adresu kontroli będzie odpowiadała następującemu plikowi zgodnie z poniższą tabelą: Wartość w LW-100 Wybrany plik 0 EL_20100803.evt 1 EL_20100727.evt 2 EL_20100723.evt 3 EL_20100720.evt l   I opcja załącz odczyt historii z wielu dni jest wybrana: Wyświetla zbiorczą listę zdarzeń obejmującą kilka plików zapisanych w ciągu kilku dni. Jeśli adres kontroli jest ustawiony na LW-n, LW-n i LW-n + 1 tworzą zakres wyboru plików. Zwróć uwagę, że adres kontrolny prowadzi działa inaczej w trybie "Liczba dni" oraz "indeks ostatniego pliku historii".   Liczba dni (maks. 90 dni)  Zakres wyświetlania jest określany przez wartość w adresie sterowania. [LW-n] oznacza dzień zakończenia, do którego będzie wyświetlana historia, a [LW-n + 1] oznacza liczbę dni poprzedzających datę zakończenia, wliczając ten dzień.  Przykład:, Jeśli dzisiaj jest 2010/6/10 i wartość w rejestrze LW-n wynosi 1, a w LW-n+1 wynosi 3, wtedy wyświetlane alarmy będą obejmować dni od przedwczoraj 20100609 i zawierać 3 dni poprzedzające wliczać w to dzień 20100609. W wyniku tej operacji zostaną wyświetlone dane z zakresu 20100607~20100609. Jako, że plik z dnia 20100607 nie istnieje w tym przykładzie, zostaną wyświetlone pliki z zakresu od 20100609 do 20100608.  Indeks ostatniego pliku historii Wartość w adresie sterowania [LW-n] oznacza wartość indeksu pliku rozpoczęcia wyświetlania, a wartość w [LW-n + 1] oznacza wartość indeksu pliku zakończenia wyświetlania. Jeśli LW-n = 1 i LW-n + 1 = 3, wyświetlone dane będą zawierać dane o indeksach nr 1, nr 2, nr 3.   Należy pamiętać, że wartość w [LW-n + 1] musi być większa niż wartość w [LW-n], aby utworzyć prawidłowy zakres. Maksymalny rozmiar wyświetlanych danych to 4 MB; dane powyżej tej wartości będą ignorowane. Poniżej przedstawiono sposób przechowywania danych, gdy rozmiar danych przekracza wartość 4MB. 8 plików historycznych, każdy po 0.5MB àzostanie wyświetlone: 8 plików x 0.5MB 5 plików historycznych, każdy po 1MB à zostaną wyświetlone: 4 pliki x 1MB 5 plików historycznych, każdy po 1.5MB à zostaną wyświetlone: 2 pliki x 1.5MB+1 plik x 1MB (częściowo)
Adres kontroli	Załącz zarządzanie zdarzeniami Jeśli to pole wyboru zostanie zaznaczone, a zmienną w adresie kontroli jest LW-n, wpisanie określonej wartości do rejestru LW-n i LW-n + 1, gdzie n jest dowolną liczbą, spowoduje wykonanie określonego polecenia, jak pokazano poniżej:
Adres kontroli przewijania	Jeśli ta opcja jest włączona, wartość w wyznaczonym adresie wskazuje liczbę wierszy, które mają być przewijane w dół. Minimalna wartość to 0, co oznacza jedną linię. Na poniższym rysunku znajduje się 10 zdarzeń zapisanych w obiekcie, a wartość 3 została wprowadzona do adresu kontroli przewijania. Górny obiekt wyświetla zdarzenia w kolejności rosnącej i zaczyna się od czwartego zdarzenia; z drugiej strony dolny obiekt wyświetla zdarzenia w porządku malejącym i zaczyna się od siódmego zdarzenia.  Jeśli adres kontroli przewijania jest aktywny, pasek przewijania nie może być użyty do przewijania, ale nadal pokazuje względną pozycję zawartości. Jeśli do adresu kontroli przewijania wprowadzono wartość większą niż całkowita liczba linii, obiekt przejdzie do wyświetlenia ostatniej linii.

13.22.2.2. Seria cMT-SVR

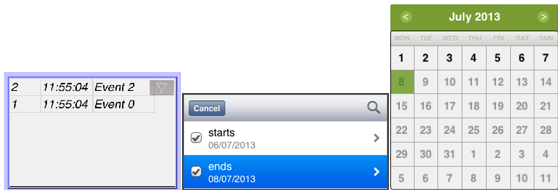

W przypadku serii cMT-SVR wszystkie zdarzenia są wyświetlane i aktualizowane w czasie rzeczywistym. Można nacisnąć ikonę filtru w prawym górnym rogu obiektu (na wyświetlaczu) i ustaw datę rozpoczęcia i zakończenia. Jeśli daty nie są ustawione, wyświetlane są wszystkie zdarzenia.

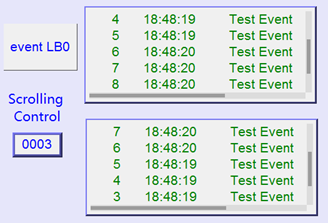

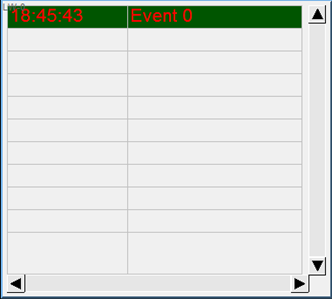

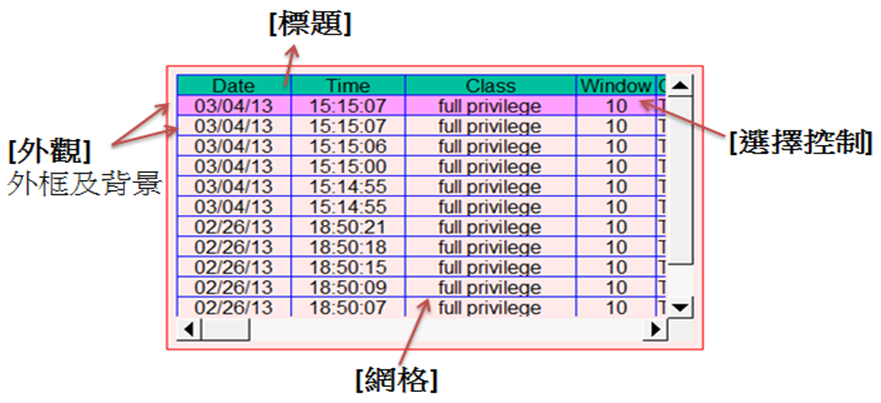

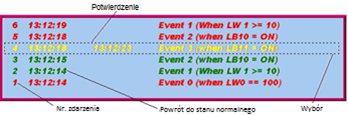

Lista zdarzeń

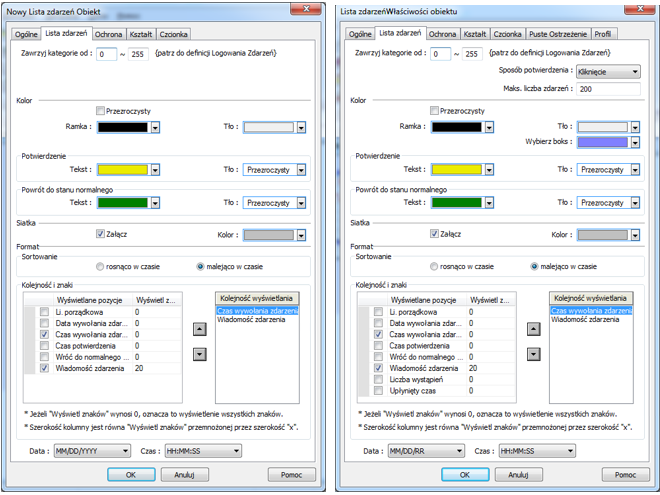

                                                      Seria cMT                                                            Seria eMT, iE, XE, mTV

Opcja	Opis
Zawierający kategorię od	Zostaną wyświetlone wydarzenia z wybranej kategorii. Kategorie są ustawione w funkcji logowanie zdarzeń (Alarmów). Na przykład, jeśli zakres kategorii jest ustawiony na od 2 do 4, wyświetlane będą tylko zdarzenia z kategorii 2, 3, 4. Aby uzyskać więcej informacji, zobacz rozdział "7 Alarmy".
Sposób potwierdzenia	Można wybrać z pomiędzy kliknięcie a dwuklikiem, aby potwierdzić pojedynczy alarm. Gdy wystąpi alarm, użytkownik może dotknąć linię z zdarzeniem raz lub dwa razy w zależności od ustawień, aby potwierdzić nowe zdarzenie. Po potwierdzeniu kolor tekstu zdarzenia zmieni się na wybrany kolor, a wartość potwierdzenia związana z tym alarmem zostanie wpisana do wskazanego rejestru potwierdzenia. Jeśli adres jest ustawiony na LW-100, a wartość potwierdzenia jest ustawiona, na 31, gdy użytkownik zaakceptuje zdarzenie, wartość 31 zostanie wpisana do LW-100. Może to być używane w połączeniu z obiektem Okno pośrednie, tak, aby po potwierdzeniu zdarzenia wyświetlone zostało odpowiednie okno komunikatu
Maks. Liczba zdarzeń	Maksymalna liczba zdarzeń, które mogą zostać wyświetlane w obiekcie lista zdarzeń. Gdy liczba wyświetlanych zdarzeń jest równa ustawionej maksymalnej liczbie, nowe nadchodzące zdarzenie zastąpi ostatnie wydarzenie.

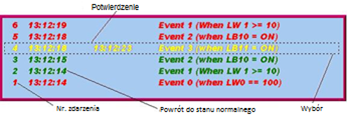

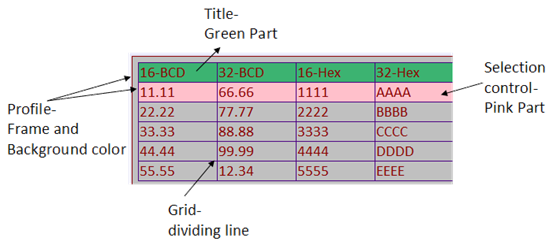

Kolor	Różne kolory wskazują różne stany alarmów, takie jak potwierdzone, powrót do stanu normalnego lub wybrany alarm. System rysuje pole podświetlenia wokół ostatniego wybranego zdarzenia Tło dla historii (eMT, iE, XE, mTV) Podczas korzystania z obiektu w trybie historycznym można wybrać kolor tła dla wpisów historycznych.
Siatka	Pozwala na wyświetlenie siatki dla wierszy i kolumn w obiekcie. Kolor linii siatki można wybrać.
Format	Rosnąco w czasie Ostatni alarm znajduje się na liście na dole. Malejąco w czasie Ostatni alarm znajduje się na liście na górze. Kolejność i znaki Wybierz elementy do wyświetlenia i użyj przycisków strzałek w górę i w dół, aby dostosować kolejność wyświetlania informacji związanych z alarmami. Data Z każdym komunikatem alarmowym wyświetlana jest data. Mamy cztery formaty daty do wyboru: MM/DD/YY、DD/MM/YY、DD/MM/YY、YY/MM/DD Czas Z każdym komunikatem alarmowym wyświetlany jest czas. Mamy cztery formaty czasu do wyboru HH:MM:SS、HH:MM、DD:HH:MM、HH

Ochrona

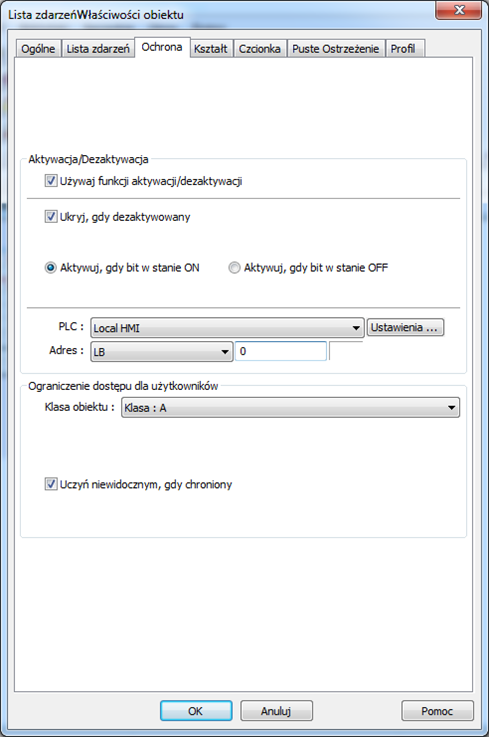

Opcja	Opis
Aktywacja /Dezaktywacja	Gdy ta opcja jest włączona, widoczność obiektu zależy od stanu wybranego bitu. Przy powyższych ustawieniach obiekt jest widoczny tylko wtedy, gdy bit BL-0 jest w stanie ON. Ukryj, gdy dezaktywowany Obiekt jest ukryty, gdy określony warunek nie jest spełniony.
Ograniczenia dostępu dla użytkownika	Ustaw klasę bezpieczeństwa obiektu przeznaczoną do obsługi przez użytkownika z odpowiednimi uprawnieniami. Klasa obiektu “Brak” oznacza, że każdy użytkownik może obsługiwać obiekt. Klasa: Administrator oznacza, że tylko użytkownik o uprawnieniach administratora można obsługiwać obiekt. Uczyń niewidocznym, gdy chroniony Jeśli użytkownik nie posiada dostępu do klasy, którą został zabezpieczony obiekt, zostanie on ukryty. Jeśli to pole wyboru nie zostanie zaznaczone w ustawieniach obiektu wyświetlania alarmu, nieupoważniony użytkownik może zobaczyć obiekt listy alarmów, ale nie może na nim wprowadzić żadnych zmian. To pole wyboru jest wyszarzone w ustawieniach obiektu pasek alarmów.

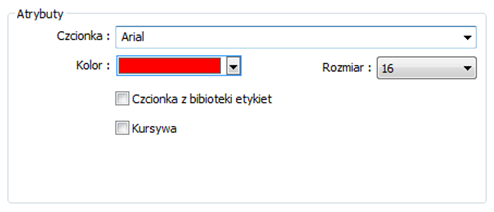

Czcionka

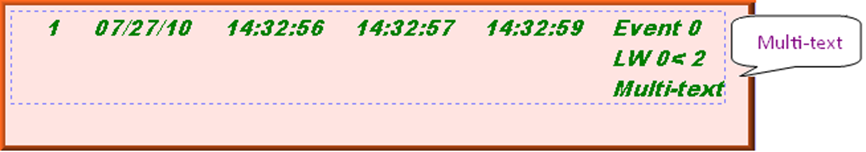

W trybie czasu rzeczywistego: użytkownicy mogą wybrać kursywę i ustawić rozmiar czcionki. Czcionka jest wyświetlana zgodnie z ustawieniem w obiekcie lista zdarzeń.
W trybie historycznym: użytkownicy mogą wybrać kursywę i ustawić rozmiar czcionki, czcionkę i kolor lub zaznaczyć pole wyboru [Czcionka z biblioteki etykiet]

Puste ostrzeżenie

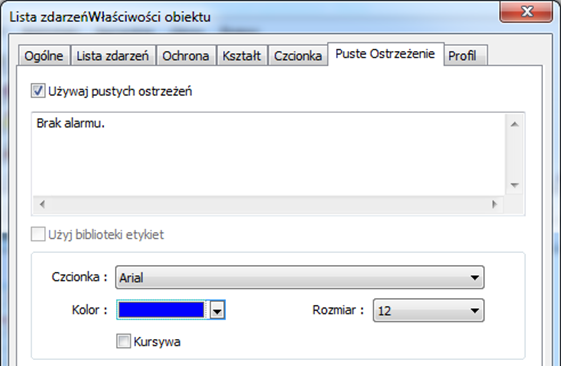

Gdy opcja używaj pustych ostrzeżeń jest włączona, można określić tekst wyświetlany, gdy nie wystąpił żadne zdarzenie.

. 13-134

13.23.. Transfer danych (Przez wywołanie)

13.23.1. Wprowadzenie

Obiekt transfer danych (Przez wywołanie) może przesyłać wartości z rejestru źródłowego do rejestru docelowego. Operację przesyłania danych można uruchomić zmieniając stan wskazanego bitu lub ręcznie naciskając obiekt.

W przypadku serii cMT dostępne jest tylko tryb działania poprzez naciskanie obiektu.

13.23.2. Konfiguracja

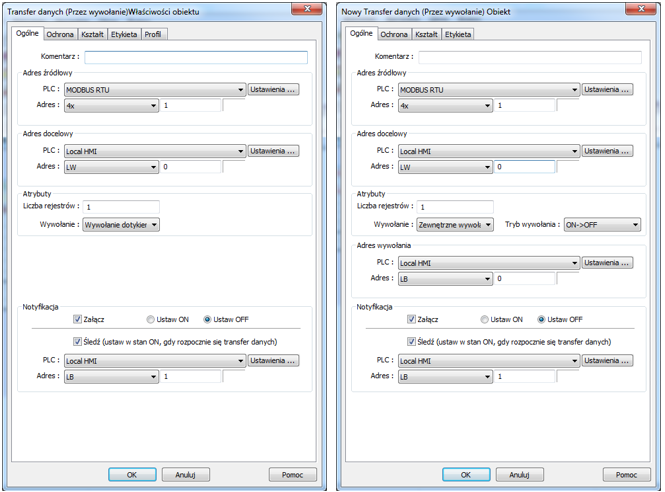

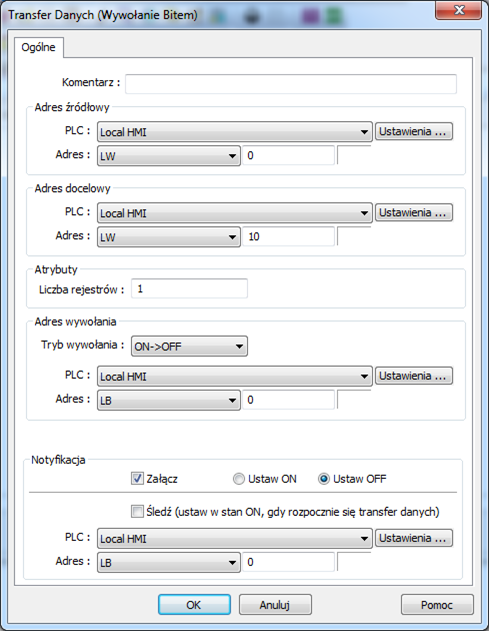

Kliknij ikonę obiektu transfer danych (Przez wywołanie) na pasku narzędzi, aby otworzyć okno dialogowe właściwości obiektu. Ustaw właściwości, naciśnij przycisk OK, aby utworzyć nowy obiekt transfer danych (Przez wywołanie).

Zakładka ogólna

                                                 Seria cMT                                                                  seria eMT, iE, XE, mTV

Opcja	Opis
Adres źródłowy	Obiekt transfer danych odczytuje dane z adresu źródłowego.
Adres docelowy	Obiekt transfer danych zapisuje dane do adresu docelowego.
Atrybuty	Liczba rejestrów Liczba słów, których wartości mają zostać przesłane z adresu źródłowego do adresu docelowego. Jednostką jest słowo. Wywołanie Wywołanie dotykiem Naciśnij obiekt, aby wywołać operację transferu danych. Zewnętrzne wywołanie Operacja transferu danych jest wywołana, gdy zmienia się stan wskazanego adresu bitowego. Istnieje wybór, czy operacja przesyłania danych jest aktywowana po przejściu w stan ON, OFF, czy przy zmianach stanu w obu kierunkach.
Adres wywołania	Określa adres bitu dla zewnętrznego wywołania.
Notyfikacja	Po włączeniu tej opcji, system ustawi wskazany adres w pozycji ON lub OFF, gdy jest gotowy do wykonania operacji przesyłania danych. Śledź Bit notyfikacji powróci do stanu pierwotnego, gdy system rozpocznie przesyłanie danych.

Uwaga

n   Używając obiektu transfer danych opierającego się na wywołaniu zewnętrznym należy umieścić bitowy adres sterowania w tym samym oknie, co obiekt, aby uruchomić transfer danych. Jeśli obiekt transfer danych opierający się na wyzwalaniu zewnętrznym jest umieszczony w oknie wspólnym, gdy stan adresu bitowego sterowania zostanie zmieniony na dowolnym oknie, transfer danych zostanie wyzwolony.

 13-144

13.24.. Backup

13.24.1. Wprowadzenie

Backup (przez wywołanie) i Backup (Globalny) mogą przesyłać dane z receptur (RW, RW_A), dane historyczne o zdarzeniach, bazy danych receptur, dane historyczne próbowania danych i logi czynności operatora do urządzenia zewnętrznego (karty SD, pamięci USB) w określonym przedziale czasowym i formacie. Dla przykładu, kiedy dane historyczne o zdarzeniach są zapisywane na karcie SD, można podpiąć pamięć USB przy włączonym panelu i użyć obiektu backup, aby skopiować dane z karty SD do pamięci USB, a następnie wyjąc pamięć zewnętrzną bez wyłączania panela. Dane zapisana na pamięci USB mogą być dalej obrabiane na komputerze PC., Kiedy jest wykonywany backup system ustawia bit systemowy [LB-9039] w stan ON. Używając opcji e-Mail dane mogą zostać wysłane pod zdefiniowany adres poczty.
Backup (przez wywołanie) działa poprzez dotknięcie obiektu na ekranie panela, zaś backup (Globalny) działa w tle, niezależnie od ekranu, który obecnie jest wyświetlany. Backup (Globalny) jest dostępny jedynie w serii CMT-SVR.

13.24.2. Konfiguracja

Na pasku narzędzi należy wybrać [Obiekty] » [Operacje na plikach], aby znaleźć obiekty [Backup (Przez wywołanie)] i [Backup (Globalny).

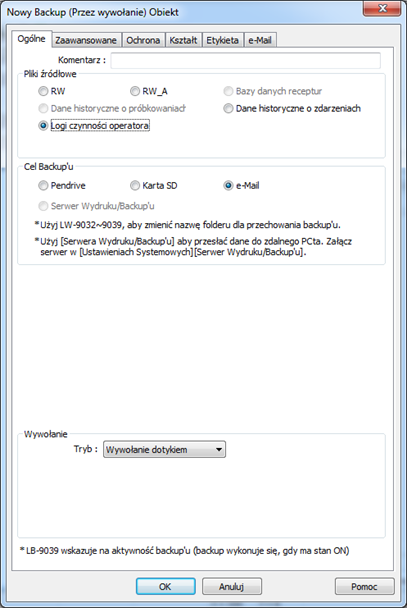

Należy wybrać obiekt [Backup (Przez wywołanie)], aby otworzyć okno dialogowe, zadać parametry i nacisnąć OK w celu utworzenia nowego obiektu.

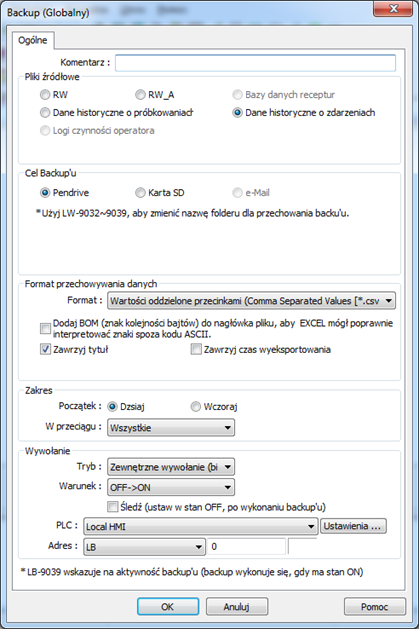

Gdy używamy serii cMT [Backup (Globalny)] jest dostępny. Należy wybrać obiekt [Backup (Globalny)], aby otworzyć okno dialogowe, zadać parametry i nacisnąć OK w celu utworzenia nowego obiektu.

Zakładka ogólna

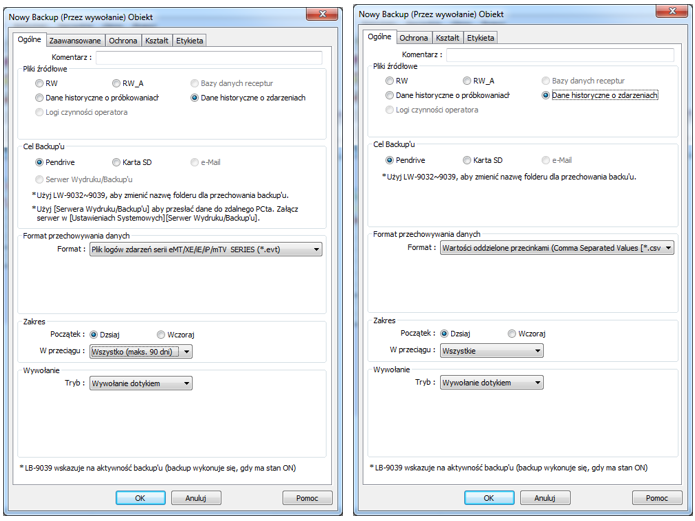

Backup (Przez wywołanie): seria cMT                   seria eMT, iE, XE, mTV                       Backup (Globalny) – seria cMT



Opcja	Opis
Pliki źródłowe	[RW], [RW_A], [Bazy danych receptur], [Dane historyczne o próbkowaniu], [Dane historyczne o zdarzeniach], [Logi czynności operatora] Wybierz jedno z powyższych, aby wskazać pliki źródłowe do backupu. Podczas wykonywania backupu danych historycznych o próbkowaniu należy wskazać indeks obiektu próbkowania danych
Cel backup’u	Wybierz miejsce docelowe, w którym będą zapisywane pliki źródłowe. Pendrive/Karta SD Urządzenie zewnętrzne podłączone do HMI. Jeśli używamy serii cMT, wraz z kartą SD lub pendrive’m mogą być na nich zapisywane tylko [RW], [RW_A] i [Bazy danych receptur]. Serwer wydruków/Backup’u(seria eMT, iE, XE, mTV) Aby wybrać tę opcją należy włącz serwer wydruków/backup/u w: zakładce narzędzi » [Edycja] » [Ustawienia systemowe] » [serwer wydruków/backup]. Należy pamiętać, że kopia zapasowa funkcji [logi operacji operatora] może zostać zapisana tylko na serwerze wydruków/Backup’u. Aby zapisać na karcie SD lub dysku USB, użyj adresu kontrolnego obiektu Logów czynności operatora.  Aby uzyskać więcej informacji zobacz rozdział “26 EasyPrinter”. E-mail Aby korzystać z opcji e-mail, przejdź do karty e-mail, aby dokończyć konfigurację tej funkcji. Następnie zdefiniuj odbiorców i temat wiadomości.

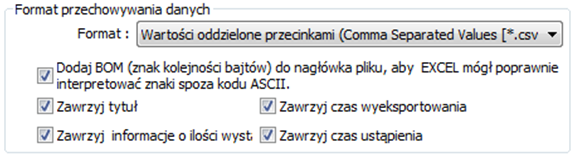

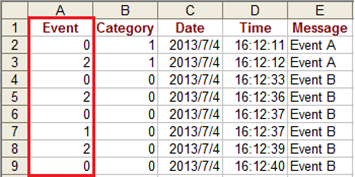

Format	Wybierz odpowiedni format dla kopii zapasowej. Seria eMT, iE, XE, mTV: l   HMI Event Log File (.evt) / HMI Data Log File (.dtl) l   Comma Separated Values (.csv)   Po stworzenia kopii zapasowej pliku zdarzeń w formacie .csv otwórz plik csv w programie EXCEL. Do nagłówka pliku można dodać znak BOM (znak bajtu), dzięki czemu plik .csv zawierający ciągi inne niż ASCII może zostać otwarty bezpośrednio w programie EXCEL. Tytuł, czas wyeksportowania, informacja o ilości wystąpień i czas ustąpienia, mogą zostać uwzględnione lub pominięte w pliku .csv w kopii zapasowej.   Kolumna [Event] jest dołączona do pliku kopii zapasowej, aby wskazać typ zdarzenia. 0 = Wystąpienie zdarzenia 1 = Potwierdzenie zdarzenia 2 = Powrót do stanu normalnego EasyConverter może być używany do łatwego konwertowania pliku danych historycznych o zdarzeniach (.evt) i danych historycznych o zdarzeniach (.dtl) na format .xls lub .csv.   l   SQLite Database File (.db) Seria cMT: l   SQLite Database File (.db) (tylko opcja backup’u poprzez e-mail) l   Comma Separated Values (.csv)
Zakres	Dane historyczne o próbkowaniach Wybierz ilość plików. Na przykład, jeśli opcja [początek] jest ustawiona na [Dzisiaj], a opcja [w przeciągu] jest ustawiona na [5 dni], zostanie zapisanych pięć ostatnich plików z pamięci. Dane historyczne o zdarzeniach Wybierz ilość plików. Na przykład, jeśli opcja [początek] jest ustawiona na [wczoraj], a opcja [w przeciągu] jest ustawiona na [2dni], zostanie zapisane dwa przedostatnie pliki z pamięci. Wybierz [Wszystko], aby zapisać wszystkie pliki, maksymalnie 90 dni.
Wywołanie	Tryb Istnieją trzy sposoby wywołania funkcji backup’u. Wywołanie dotykiem Kliknij obiekt, aby uruchomić operację tworzenia backup’u. Zewnętrzne wywołanie (bitem) Wybierz adres bitowy, który będzie kontrolował operację tworzenia kopii zapasowej. Określ, czy operacja tworzenia kopii zapasowych jest aktywowana po wyłączeniu, włączeniu bitu, lub po obu zmianach stanu. Zewnętrzne wywołanie (rejestrem) Użytkownicy mogą określić liczbę dni wykorzystywanych przy tworzeniu kopii zapasowej danych poprzez użycie adresu, np. LW-n: LW-n: jeśli wartość w rejestrze zmieni się z 0 na 1 rozpocznie się tworzenie kopii zapasowej. LW-n + 1: numer pliku, od którego liczymy liczbę dni do tworzenia kopii zapasowej. LW-n + 2: liczba dni do wykonanie kopii zapasowej. (Maksymalnie: 90 dni).   W serii cMT-SVR obiekt typu Backup obsługuje tylko tryb wywołania dotykiem, ale nie obsługuje zewnętrznego wywołanie bitem i rejestrem
Adres wyzwalania	Gdy stan wyznaczonego rejestru bitowego przejdzie w stan ON, operacja tworzenia kopii zapasowych zostanie rozpoczęta. Po wykonaniu operacji tworzenia kopii zapasowej stan przypisanego rejestru zostanie zmieniony na OFF.

Uwaga

n   Wszystkie pliki historii powinny być zapisane w pamięci: w pamięci HMI, na Pendrive’ lub na karcie SD. W przeciwnym razie obiekt kopii zapasowej nie będzie działał.

n   Maksymalna liczba dni dla kopii zapasowej wynosi 90 dni. (Nie dotyczy serii cMT)

n   Podczas zapisywania plików na Pendrive’ie lub karcie SD pojemność folderu FAT32 zależy od długości nazw plików. Mniejsze pliki można zapisać, gdy nazwy plików są dłuższe.



Używając serii cMT zobacz rozdział “7 Alarmy” i “8 Logowanie danych” wyjaśniające mechanizm synchronizacji danych z urządzeniem zewnętrznym.

Zaawansowane

Opcja	Opis

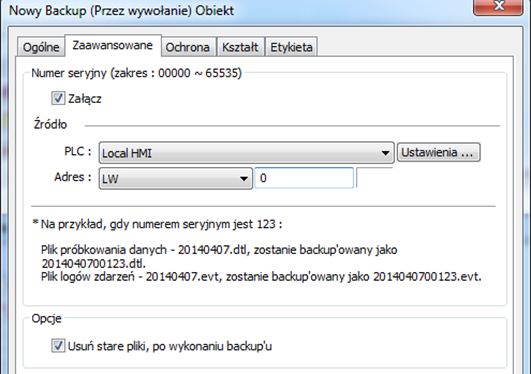

Numer seryjny	Jeśli ta opcja jest wybrana, podczas tworzenia kopii zapasowych plików historycznych, na końcu nazwy pliku kopii zapasowej historii można dodać zdefiniowany przez użytkownika 5-cyfrowy numer seryjny. Numer seryjny jest określany przez wartość w wyznaczonym adresie. Po utworzeniu kopii zapasowej wartość tego adresu LW automatycznie zwiększy się o 1 Zakres dla numeru seryjnego to 0~65535 Na przykład, jeśli numerem seryjnym ma być liczba 123, brakujące cyfry zostaną uzupełnione zerami i wynikiem będzie 00123. Plik próbkowania danych - 20140407.dtl po utworzeniu backupu przyjmie nazwę - 2014040700123.dtl. Plik alarmów historycznych -20140407.evt po utworzeniu backupu przyjmie nazwę - 2014040700123.evt.
Opcje	Usuń stare pliki po wykonaniu backup’u Jeśli ta opcja zostanie wybrana, stare pliki historyczne zostaną usunięte po utworzeniu backup’u.

Uwaga

n   Seria cMT nie wspiera zaawansowanych opcji.

e-Mail

Opcja	Opis

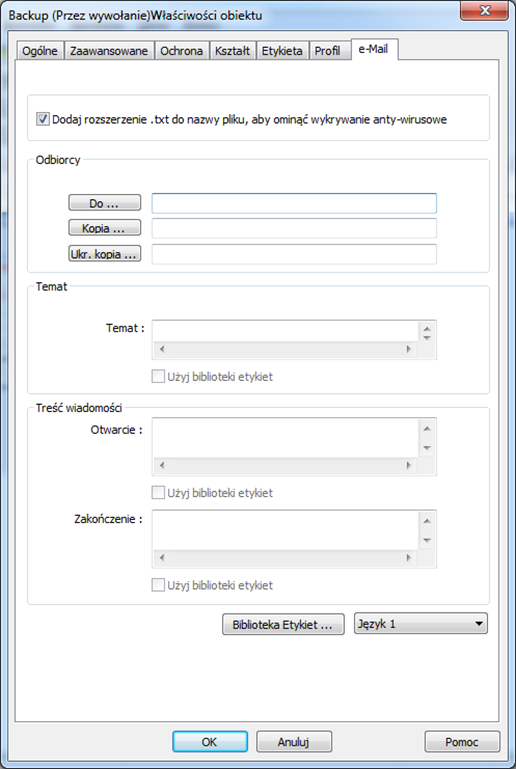

Dodaj rozszerzenie.txt do nazwy pliku, aby ominąć wykrywanie anty-wirusowe	Jeśli ta opcja zostanie wybrana, podczas wysyłania backup’u jako załącznika e-mail, rozszerzenie nazwy pliku zostanie dodane do nazwy pliku. Zapobiega to blokowaniu poczty e-mail przez serwer pocztowy lub oprogramowanie antywirusowe.
Odbiorcy, temat, treść wiadomości	Wybierz odbiorców wiadomości z backup’em, oraz zdefiniuj temat i treść wysyłanej wiadomości.

. 13-146

13.25.. Media Player

13.25.1. Wprowadzenie

Przy pierwszym użyciu obiektu Media Player w projekcie, należy wgrać projekt do Panela HMI poprzez Ethernet. EasyBuilder Pro automatycznie zainstaluje wtedy sterownik do Media Player’a. Obiekt Media Player odtwarza pliki wideo oraz posiada elementy sterujące, takie jak wyszukiwanie, powiększanie i regulacja głośności, co pozwala na wykorzystanie go, do wyświetlania np. instrukcji dotyczących konserwacji, procedury, w celu ułatwienia operatorom pracy.

13.25.2. Konfiguracja

Kliknij ikonę obiektu Media Player na pasku narzędzi, aby otworzyć okno dialogowe właściwości obiektu. Ustaw właściwości, naciśnij przycisk OK, aby utworzyć nowy obiekt Media Player.

Zakładka ogólna

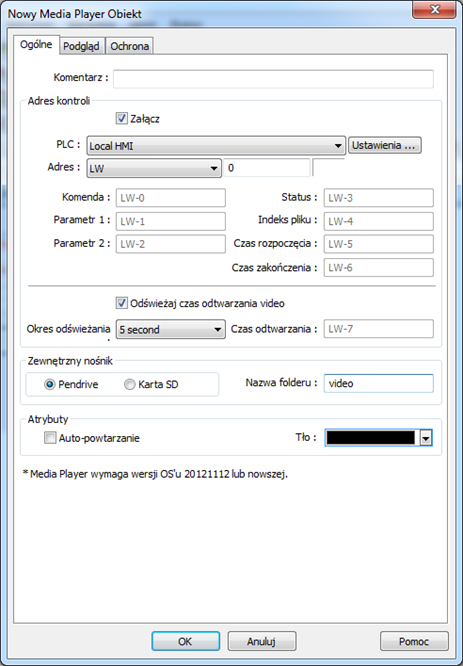

Opcja	Opis
Adres kontroli	l   Opcja wybrana Zostaną wyznaczone rejestru do kontrolowania obiektu. l   Opcja niewybrana Brak ręcznej kontroli. Wideo zostanie odtworzone automatycznie po otwarciu wyznaczonego okna. Komenda(Adres kontroli + 0) Wpisz wartość w adresie kontroli, aby określić, która akcja zostanie wykonana. Parametr 1(Adres kontroli + 1) Wprowadź wartość w parametrze 1 związaną z działaniem obiektu. Parametr 2(Adres kontroli + 2) Wprowadź wartość w parametrze 2 związaną z działaniem obiektu. Status(Adres kontroli + 3) Wskazany rejestr informuje o błędach. Indeks pliku(Adres kontroli + 4) Numer pliku w wyznaczonym folderze. Zalecamy, aby nazwa pliku wideo zawierała numer. Czas rozpoczęcia(Adres kontroli + 5) Czas rozpoczęcia filmu (sekundy), zazwyczaj 0. Czas zakończenia(Adres kontroli + 6) Czas zakończenia filmu (sekundy), zazwyczaj czas trwania filmu. Odświeżaj czas odtwarzania video Jeśli opcja jest włączona, czas odtwarzanego filmu będzie wpisywany w rejestrze [Czas odtwarzania] z częstotliwością ustaloną przez [Okres odświeżania] wyrażoną w sekundach. Okres odświeżania Czas aktualizowania czasu odtworzonego filmu – zakres od 1 do 60 (sekund). Czas odtwarzania(Adres kontroli + 7) Czas odtwarzania filmu, który upłyną od rozpoczęcia odtwarzania (sekundy). Zwykle jest to czas z zakresu pomiędzy czasem rozpoczęcia a czasem zakończenia
Zewnętrzny nośnik	Odtwarzanie plików wideo z karty SD / Pendrive’a. Nazwa folderu Nazwa folderu zawierającego pliki wideo zapisanych na karcie SD lub na Pendrive’ie. Pliki muszą być przechowywane w katalogu głównym. Podkatalogi nie będą akceptowane. (Na przykład "przykład \ podfolder" jest nieprawidłowym katalogiem.) [Nazwa folderu] nie może być pusta, musi być alfanumeryczna, a wszystkie znaki musza być znakami ASCII.
Atrybuty	Auto-powtarzanie Po zakończeniu odtwarzania wszystkich plików wideo, odtwarzanie rozpocznie się od pierwszego pliku. Przykład: Wideo 1> Wideo 2> Wideo 1> Wideo 2 Tło Kolor tła obiektu

Uwaga

n   Format danych adresu kontrolnego to 16-bitowy całkowity bez znaku lub 16-bitowy całkowity ze znakiem. Jeśli używany jest format 32-bitowego całkowity bez znaku lub 32-bitowy ze znakiem, tylko 16 najmłodszych bitów będzie ważnych.

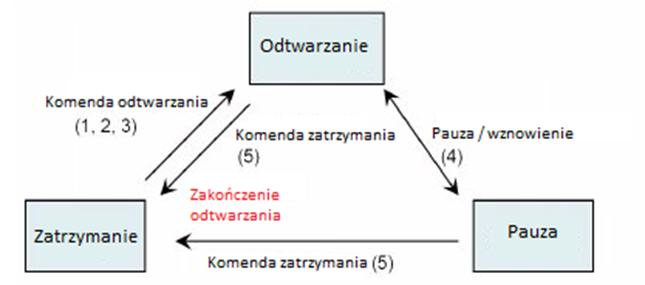

Komendy sterujące

Poniżej przedstawiono ustawienia dla różnych poleceń.

l   Odtwórz plik o danym indeksie

[Komenda]= 1

[Parametr 1] = indeks pliku

[Parametr 2] = ignorowany (ustaw 0)



Uwaga

n   Pliki są zapisywane z nazwą w porządku rosnącym.

n   Jeśli plik nie może zostać znaleziony, bit numer 8 w słowie [Status] zostanie ustawiony w stan ON.

n   Należy zatrzymać odtwarzanie wideo przed przejściem do kolejnego pliku.



l   Odtwórz poprzedni plik

[Komenda] = 2

[Parametr 1] = ignorowany (ustaw 0)

[Parametr 2] = ignorowany (ustaw 0)



Uwaga

n   Jeśli indeks pliku wynosi zero, zostanie ponownie odtworzony ten sam plik.

n    Jeśli plik nie może zostać znaleziony, bit numer 8 w słowie [Status] zostanie ustawiony w stan ON.



l   Odtwórz następny plik

[Komenda] = 3

[Parametr 1] = ignorowany (ustaw 0)

[Parametr 2] = ignorowany (ustaw 0)

n   Jeśli był odtwarzany plik o najwyższym indeksie, następny odtworzony plik będzie miał indeks 0.

n   Jeśli plik nie może zostać znaleziony, bit numer 8 w słowie [Status] zostanie ustawiony w stan ON.



l   Przełączanie - Pauza / Odtwarzaj

[Komenda] = 4

[Parametr 1] = ignorowany (ustaw 0)

[Parametr 2] = ignorowany (ustaw 0)

l   Zatrzymaj odtwarzanie i zamknij plik

[Komenda] = 5

[Parametr 1] = ignorowany (ustaw 0)

[Parametr 2] = ignorowany (ustaw 0)

l   Rozpocznij odtwarzanie od zadanego czasu

[Komenda] = 6

[Parametr 1] = zadany czas(sekundy)

[Parametr 2] = ignorowany (ustaw 0)



Uwaga

n   Parametr 1 (zadany czas) musi być krótszy niż czas trwania utworu.



l   Przewijanie w przód

[Komenda] = 7

[Parametr 1] = zadany czas (sekundy)

[Parametr 2] = ignorowany (ustaw 0)



Uwaga

n   Przewijanie do wyznaczonej sekundy w [Parametr 1]. Jeśli odtwarzanie filmu jest wstrzymane, operacja przewijania spowoduje ponowne odtwarzanie.

n   Gdy zadany czas jest dłuższy niż czas utworu, zostanie on przewinięty do ostatniej sekundy.



l   Przewijanie w tył

[Komenda] = 8

[Parametr 1] = zadany czas (sekundy)

[Parametr 2] = ignorowany (ustaw 0)

Uwaga

n   Przewijanie do wyznaczonej sekundy w [Parametr 1]. Jeśli odtwarzanie filmu jest wstrzymane, operacja przewijania spowoduje ponowne odtwarzanie

n   Gdy zadany czas jest wcześniejszy niż czas rozpoczęcia utworu, zostanie on przewinięty do czasu rozpoczęcia.



l   Dostosuj głośność

[Komenda] = 9

[Parametr 1] = głośność (0 ~ 128)

[Parametr 2] = ignorowany (ustaw 0)



Uwaga

n   Domyślną głośnością jest 128.



l   Ustaw rozmiar wyświetlania wideo

[Komenda] = 10

[Parametr 1] = rozmiar wyświetlania (0 ~ 16)

[Parametr 2] = ignorowany (ustaw 0)



Uwaga

n   [Parametr 1 = 0]：Dopasuj obraz wideo do rozmiaru obiektu.

n   [Parametr 1 = 1 ~ 16]：Powiększenie od 25% ~ 400% przy skokach o 25%, gdzie 1 = 25%, 2 = 50%, 3 = 75% i tak dalej.



l   Status (adres kontroli + 3)

Podczas odtwarzania filmu system ustawia bity [Otwarcie pliku - bit00] i [Odtwarzanie plików - bit01] w stan ON. Jeśli nie można odnaleźć pliku lub wprowadzono niewłaściwe polecenie, bit08 - błąd polecenia zostanie ustawiony w stan ON. Jeśli format pliku nie jest obsługiwany lub występuje błąd we / wy dysku, podczas odtwarzania (na przykład Pendrive jest odłączony), bitu09 - błąd pliku zostanie ustawiony w stan ON.

00: Plik otworzony/zamknięty      (0 = zamknięty, 1 = otwarty)

01: Odtwarzanie pliku                   (0 = zatrzymanie, 1 = odtwarzanie)

08: błąd polecenia                         (0 = polecenie zaakceptowane, 1 = błędne polecenie)

09: błąd pliku                                 (0 = plik zaakceptowany, 1 = błędny plik)



Uwaga

n   Na rysunku przedstawiono wartość stanu związaną z każdym stanem:

Zatrzymanie = 0, Pauza = 1, Odtwarzanie = 3

n   [Komenda], [Parametr 1], and [Parametr 2] są adresami do zapisu. Pozostałe adresy, są adresami tylko do odczytu.

Podgląd

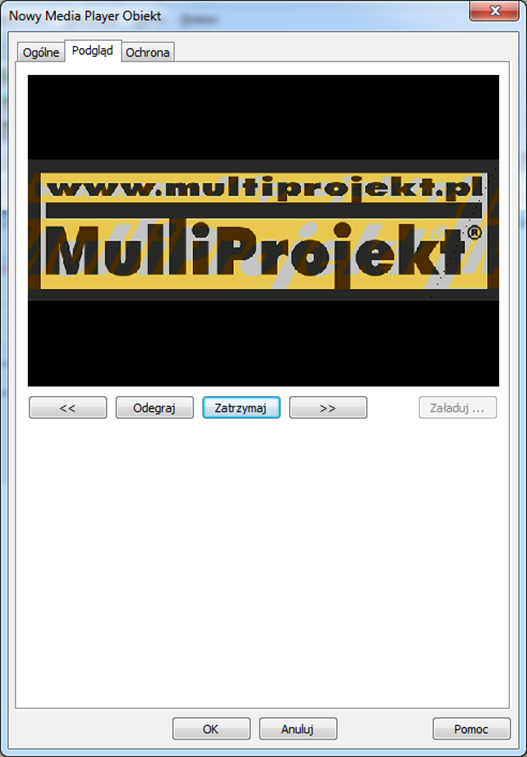

Użytkownicy mogą sprawdzić, czy format wideo jest obsługiwany przy użyciu funkcji podglądu.

Opcja	Opis
Do przodu << / Do tyłu >>	Przewijanie pliku wideo do przodu / do tyłu (w minutach).
Odegraj / Pauza	Naciśnij, aby rozpocząć odtwarzanie wideo lub zatrzymać.
Zatrzymaj	Zatrzymaj odtwarzanie i zamknij plik wideo. Aby odtworzyć inny film, najpierw należy zakończyć odtwarzanie bieżącego
Załaduj	Wybierz plik wideo do podglądu

Uwaga

n   Jednocześnie można odtwarzać tylko jeden plik wideo.

n   Jeśli nie załączono adresu sterowania i auto-powtarzania, po zakończeniu odtwarzania pierwszego pliku system zatrzyma odtwarzanie i zamknie plik wideo.

n   Jeśli adres sterowania nie jest załączony, system znajdzie pierwszy plik w wyznaczonym folderze i rozpocznie jego odtwarzanie (w porządku rosnącym według nazwy pliku).

n   Jeśli plik działa w zakładce podgląd, format pliku jest obsługiwany. Jeśli jakość obrazu jest niska, należy zmienić rozdzielczość.

n   Wspierane format to: mpeg4, xvid, flv…etc.



Naciśnij ikonę, aby pobrać projekt demo. Przed pobraniem projektu demo sprawdź połączenie internetowe.

 13-153

13.26.. Transfer danych (okresowy)

13.26.1. Wprowadzenie

Obiekt transfer danych (okresowy) ma podobną funkcję jak obiekt transfer danych (przez wywołanie). Również może przesyłać wartości z rejestru źródłowego do rejestru docelowego.. Różnica polega na tym, że obiekt Transfer danych (okresowych) przesyła dane z ustalonym interwałem czasu i potrafi przesyłać dane w bitowe.

Podczas korzystania z serii cMT, obiekt transferu danych dzieli się na dwa tryby: [okresowy] i [wywołany bitem]. W drugim trybie system automatycznie wykrywa stan wyznaczonego rejestru bitowe i wykonuje transfer danych. Tryb [okresowy] jest taki sam, jak w pozostałych seriach. Szczegółowe informacje na temat trybu [wywołanie bitem] można zobaczyć w rozdziale "13.26.2.2 Transfer danych – wywołanie bitem".”.

13.26.2. Konfiguracja

Kliknij ikonę obiektu transfer danych (okresowy) na pasku narzędzi, aby otworzyć okno dialogowe właściwości obiektu. Wszystkie ustawienia obiektu można zdefiniować w oknach pokazanych poniżej.

Seria eMT, iE, XE, mTV

Seria cMT

13.26.2.1. Transfer danych -Okresowy

Zakładka ogólna

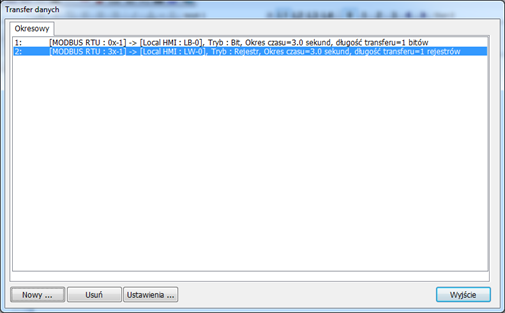

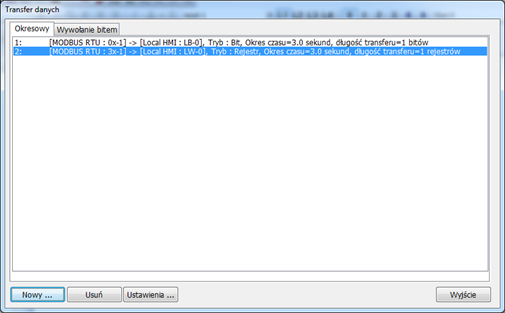

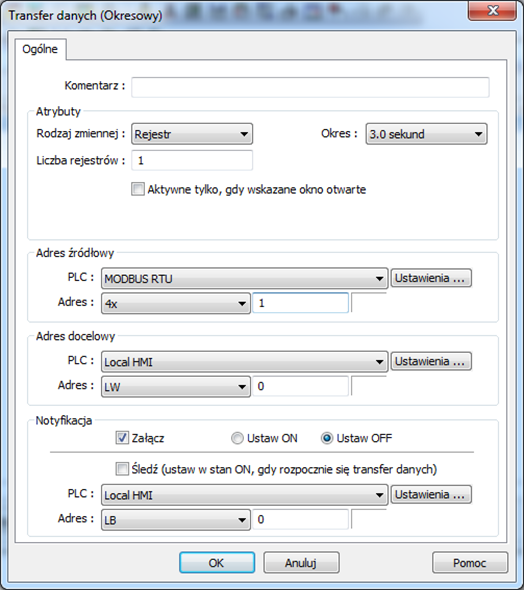

Kliknij przycisk [Nowy] w oknie dialogowym transferu danych

Opcja	Opis
Atrybuty	Rodzaj zmiennej Wybór rodzaju zmiennej z pomiędzy rejestru a bitu. Liczba rejestrów /Liczba bitów Jeśli wybrano opcje bit w rodzaju zmiennej, pozwala na ustawienie liczby bitów przesyłanych za każdym razem, gdy zostanie uruchomiony transfer danych. Jeśli wybrano opcje rejestr w rodzaju zmiennej, pozwala na ustawienie liczby rejestrów przesyłanych za każdym razem, gdy transfer danych zostanie uruchomiony. Okres Wybierz interwał czasowy przesyłania danych, na przykład, jeśli ustawiono 3 sekundy, system przesyła dane, co 3 sekundy. Określenie krótkiego interwału czasowego lub dużej liczby danych do przesłania może spowodować spowolnienie pracy całego systemu. Dlatego zalecane jest, aby użytkownicy wybierali dłuższy interwał czasowy i mniejszą ilość danych do przesyłania. Jeśli krótki interwał czasowy jest wymagany, należy pamiętać, że musi być on dłuższy niż czas trwania operacji przesyłania danych. Na przykład, jeśli operacja transferu danych trwa 2 sekundy, należy ustawić interwał czasowy, na czas dłuższy niż 2 sekundy.
Aktywne tylko, gdy wskazane okno otwarte	Obiekt transferu danych przesyła dane tylko po otwarciu wyznaczonego okna.
Adres źródłowy	Obiekt transfer danych odczytuje zmienne z adresu źródłowego
Adres docelowy	Obiekt transfer danych przesyła zmienne do adresu docelowego
Notyfikacja	Po włączeniu tej opcji, system ustawi wskazany adres w pozycji ON lub OFF, gdy jest gotowy do wykonania operacji przesyłania danych. Śledź Bit notyfikacji powróci do stanu pierwotnego, gdy system rozpocznie przesyłanie danych.

13.26.2.2. Transfer danych - wywołanie bitem

Zakładka ogólna

Kliknij przycisk [Nowy] w oknie dialogowym Transfery danych i otwórz zakładkę [Wywołanie bitem].

Opcja	Opis
Adres źródłowy	Obiekt transfer danych odczytuje zmienne z adresu źródłowego
Adres docelowy	Obiekt transfer danych przesyła zmienne do adresu docelowego
Liczba rejestrów	Ustaw liczbę słów przesyłanych za każdym razem, gdy transfer danych zostaje wywołany.
Adres wywołania	Określa rejestr, który steruje przesyłaniem danych i pozwala na wybór tryb wyzwalania. Tryb wywołania Pozwala wywołać przesyłanie danych, gdy stan wyznaczonego rejestru zmienia się z Off na ON, ON na OFF lub w obie strony.
Notyfikacja	Po włączeniu tej opcji, system ustawi wskazany adres w pozycji ON lub OFF, gdy jest gotowy do wykonania operacji przesyłania danych. Śledź Bit notyfikacji powróci do stanu pierwotnego, gdy system rozpocznie przesyłanie danych.

 13-161

13.27.. Kontrola przez PLC

13.27.1. Wprowadzenie

Obiekt kontrola przez PLC pozwala na zdefiniowanie wykonywania różnych komend.

13.27.2. Konfiguracja

Kliknij ikonę obiektu kontrola przez PLC na pasku narzędzi, aby otworzyć okno dialogowe właściwości obiektu. Aby dodać nowe polecenie naciśnij nowe, ustaw właściwości i naciśnij ok.

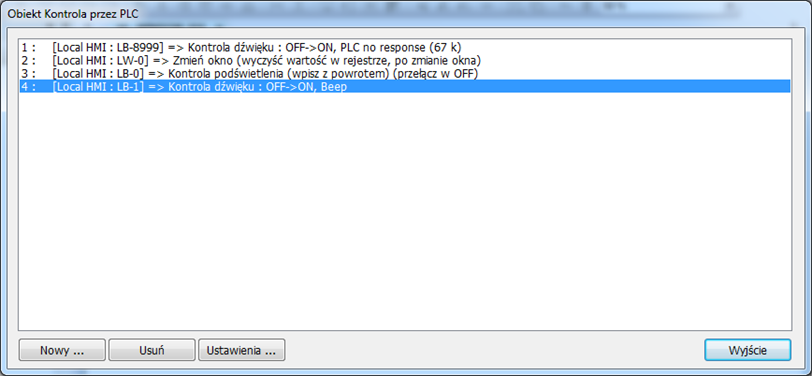

Naciśnij nowe, aby otworzyć okno dialogowe. Zobacz rozdział “13.27.2.1 Typ kontroli”.

Uwaga

n   Typ [Ogólna kontrola przez PLC] i [kontrola podświetlania] nie są dostępne w serii cMT-SVR.

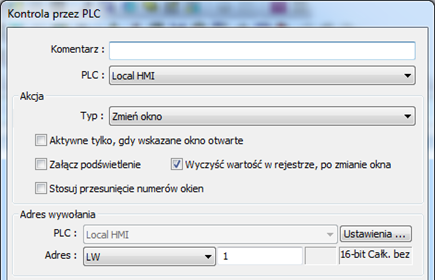

13.27.2.1. Typ kontroli

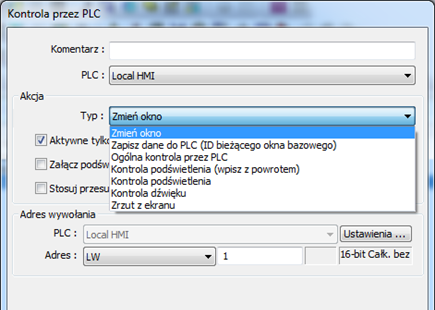

l   Zmień okno

Opcja	Opis
Aktywne tylko, gdy wskazane okno otwarte	Funkcja działa tylko po otwarciu wyznaczonego okna
Załącz podświetlenie	Funkcja, gdy zostanie wywołana dodatkowo włącza podświetlenie ekranu. (Funkcja niedostępna w serii cMT)
Wyczyść wartość w rejestrze po zmianie okna	Resetuje wartość w adresie wywołania, gdy okno zostanie zmienione. Jeśli sosowane jest przesunięcie numerów okien, opcja ta będzie aktywna tylko wtedy, gdy przesunięcie jest ujemne.
Stosuj przesunięcie numerów okien	Zaznacz opcję i wybierz przesunięcie okna, nowe numer okna będzie definiowany poprzez dodanie wartości przesunięcie do adresu wyzwalania. Na przykład, jeśli adres wyzwalania to LW-0, a przesunięcie jest ustawione na -10, gdy wartość w LW-0 wynosi 25, system zmieni się na okno nr. 15 (25-10 = 15). Zakres przesunięcia wynosi od -1024 do 1024.

Note

n   Jeśli bit LB-9017 jest w stanie ON, numer otwartego okna nie jest wpisywany zwrotnie do adresu wywołania.

Umieść numer okna w wyznaczonym adresie wyzwalania, aby zmienić wyświetlany ekran na nowy ekran. Nowy numer okna jest zapisywany z powrotem do wyznaczonego adresu.

Dla przykładu, jeśli numer obecnego okna to 10, i adres wywołania jest ustawiony, jako LW-0,

Kiedy do tego adresu zostanie wprowadzona wartość 11, system najpierw zmieni wyświetlany ekran na okno numer 11 i wtedy wprowadzi wartość 11 do LW-1.

Gdy wyświetlane okno zostanie zmienione, nowy numer okna zostanie zapisany z powrotem do adresu, który jest poprzez adres wyzwalania i format danych, zgodnie z poniższą tabelą

Format	Adres wyzwalania	Adres zapisu
16-bit BCD	Adres	Adres + 1
32-bit BCD	Adres	Adres + 2
16-bit Całk. Bez znaku	Adres	Adres + 1
16-bit Całk. Ze znakiem	Adres	Adres + 1
32-bit Całk. Bez znaku	Adres	Adres + 2
32-bit Całk. Ze znakiem	Adres	Adres + 2

l   Zapisz dane do PLC (Id bieżącego okna bazowego)

Za każdym razem, gdy zostanie zmienione okno bazowe, do rejestru ustawionego, jako adres wyzwalania zostanie wpisany numer nowego okna. Jeśli opcja stosuj przesunięcie numerów okien jest aktywna do rejestru zostanie wprowadzona nazwa okna zmieniona o przesunięcie.

l   Ogólna kontrola przez PLC (eMT, iE, XE, mTV)

Pozwala na przeniesienie bloków danych rejestrów z PLC do HMI i w odwrotnym kierunku, a kierunek transferu jest kontrolowany przez wartość w adresie wyzwalania.

Wartość w adresie wyzwalania	Akcja
1	Przeniesienie rejestrów z PLC do rejestrów RW w HMI
2	Przeniesienie rejestrów z PLC do rejestrów LW w HMI
3	Przeniesienie rejestrów RW z HMI do rejestrów w PLC
4	Przeniesienie rejestrów RW z HMI do rejestrów w PLC

Cztery kolejne rejestry począwszy od adresu wywołania są używane w sposób opisany w poniższej tabeli:

Adres	Cel	Opis
Adres wywołania	Określa kierunek przesyłania danych	Możliwe do wprowadzenia wartości są wymienione w powyższej tabeli. Gdy nowa wartość zostanie wprowadzona do rejestru, panel HMI rozpocznie transfer. Po zakończeniu przesyłania danych wartość zostanie ustawiona na 0.
Adres wywołania +1	Rozmiar bloku danych do przesłania	Rozmiar wyrażony w ilości rejestrów.
Adres wywołania +2	Przesunięcie adresu początkowego rejestrów PLC do przesyłania	Załóżmy, że wartość to "n", gdzie n jest dowolną liczbą, adres początkowy rejestru PLC określamy według formuły: adres wywołania + 4 + n. Weźmy przykładowy sterownik OMRON: jeśli adres wywołania został ustawiony, jako DM-100, adresem wywołania + 2] będzie adres DM-102. Jeśli wartość w DM-102 wynosi 5, adresem początkowym źródła danych będzie DM-109 (100 + 4 + 5 = 109).
Adres wywołania +3	Przesunięcie adresu początkowego rejestrów HMI do przesyłania	Weźmy na przykład sterownik OMRON: jeśli ustawiono adres wywołania na DM-100, adresem wywołania + 3 będzie DM-103. Jeśli wartość w DM-103 wynosi 100, adres początkowy pamięci w HMI to RW-100 lub LW-100

Przykład 1

W celu używania funkcji kontrola przez PLC do przesyłania danych z 16 rejestrów w sterowniku OMRON PLC, począwszy od adresu DM-100, do adresów HMI, zaczynając od RW-200 należy wykonać następujące kroki:

1.        Po pierwsze, należy utworzyć obiekt kontroli przez PLC, ustawić typ sterowania na ogólna kontrola przez PLC i ustawić adres wywołania na DM-10, adres początkowy 4 kolejnych rejestrów do kontroli

2.        Ustawić rozmiar danych i przesunięcie.

Wprowadzić wartość 16 do rejestru DM-11 – ilość przesyłanych danych

Wprowadzić wartość 86 do rejestru DM-12 – źródło danych z sterownika, jako DM-100 (100=10+4+86).

Wprowadzić wartość 200 do rejestru DM-13 – adres początkowy bloku danych, na który zostaną przeniesione rejestry to RW-200.

3.        Ustawić wartość w rejestrze DM-10 zgodnie z potrzebnym kierunkiem transferu.

Jeśli do rejestru DM-10 zostanie wprowadzona wartość 1 to dane zostaną przeniesione z PLC do HMI na rejestry RW.

Jeśli do rejestru DM-10 zostanie wprowadzona wartość 3 to dane zostaną przeniesione z rejestrów RW w HMI do PLC.

l   Kontrola podświetlenia (wpisz z powrotem) (eMT, iE, XE, mTV)

Gdy adres wyzwalania przejdzie w stan ON, podświetlenie HMI zostanie włączone, po czym bit zostanie wyłączony. Każde dotknięcie ekranu spowoduje włączenie podświetlenia.

l   Kontrola podświetlenia (eMT, iE, XE, mTV)

Gdy adres wyzwalania przejdzie w stan ON, podświetlenie HMI zostanie włączone, stan bitu pozostanie bez zmian.

l   Kontrola dźwięku

Gdy zmienia się stan wybranego adresu wywołania, panel HMI będzie odtwarzał dźwięk wybrany z biblioteki dźwięku. Dalszy wybór określa, czy dźwięk jest odtwarzany po przejściu w stan ON, OFF, czy przy obu zmianach.

l   Wywołaj program makro

Wybierz zdefiniowane wcześniej macro z rozwijanej listy. Gdy zostanie zmieniony stan wyznaczonego adresu wywołania, wybrane macro zostanie wykonane. Dalszy wybór określa, czy Makro jest wykonywane po przejściu w stan ON, OFF, czy przy obu zmianach. Jeśli wybierzesz opcje aktywne tylko, gdy wskazane okno otwarte, makro będzie wykonywane tylko na wybranym oknie.

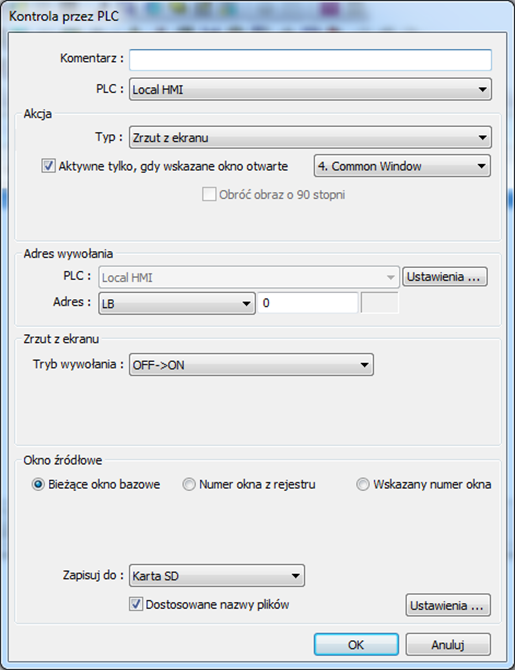

l   Zrzut ekranu

Gdy zmienia się stan wybranego adresu wywołania system wykona zrzut wybranego ekranu. Jeśli jako opcję zapisuj do zostanie wybrane karta SD lub pendrive w wybranym urządzeniu zewnętrznym zostanie wygenerowany folder "hardcopy", aby zapisać zrzut w formacie JPG. Nazwa plików JPG zaczyna się będzie od yyyymmdd_0000.

Aby wydrukować zrzut ekranu używając drukarki, należy przejść do ustawień systemowych projektu »Model i w sekcji drukarka ustawić drukarkę.

Aby wydrukować ekran przy użyciu drukarki zdalnej, należy przejść do ustawień systemowych projektu »Drukarka / serwer wydruku/backup’u i skonfiguruj parametry.

Istnieją trzy opcje wykonania zrzutu ekranu:

Bieżące okno bazowe

System wykona zrzut bieżącego otwartego okna.

Numer okna z rejestru

System wykona zrzut okna, które numer określa wartość w wybranym rejestrze.

Wskazany numer okna

System wykona zrzut wybranego okna z listy.

Dostoswane nazwy plików

     Ta funkcja może służyć do dostosowywania nazewnictwa folderów i plików JPG

Opcja	Opis
Nazwa folderu	Nazwa folderu może być nazwą alfanumeryczną, a wraz z użyciem niektórych symboli, takich jak: ! @ # $% ^ & () _ + {} `- =; ',. Nazwę folderu może również określić korzystając z przycisków z składnią nazewnictwa. Format dynamiczny Nazwy folderów mogą być ustawiane dynamiczne przez określony adres lub przez składnię zawierającą bieżący czas systemowy. Składnię można określić wybierając przyciski lub wprowadzając w polu format. Limit długości wynosi od 1 do 25 znaków. Uwaga: Można utworzyć do 10 warstw podfolderów. Niższe warstwy zostaną zignorowane.
Nazwa pliku	Sposób określania nazwy pliku jest podobny jak do określania nazwy folderu. Uwaga: Jeśli nazwa pliku już istnieje, system doda końcówkę "_0001" do nazwy pliku, jako numer seryjny. Wartość ta, będzie inkrementowana przy kolejnych plikach, aż do "_9999". Pliki przekraczające wartość "_9999" będą ignorowane. Dla przykładu, Jeśli istnieją 3 pliki o nazwie: “A.jpg”, “A_0001.jpg”,“A_0003.jpg", gdy zostanie wykonany kolejny zrzut ekranu o tej samej nazwie, nadchodzące pliki będą posiadały nazwę w następującej kolejności: "A_0002.jpg", "A_0004.jpg", "A_0005.jpg", i tak dalej.

Uwaga

n   Ustawienia drukarki nie są dostępne dla serii cMT. Pliki zrzutu ekranu są zapisywane w folderze zdjęć na urządzeniu z otwartą wizualizacją.

n   Procedura drukowania tła jest wykonywana, gdy drukowane okno nie jest bieżącym oknem bazowym.

n   Jeśli zrzut ekranu określono dla okna bazowego, obiekty okna pośredniego i bezpośredniego znajdujące się na nim będą ignorowane

n   Przy korzystaniu z formatu dynamicznego, system będzie używał znaku, „_” jako zamiennika nieprawidłowych symboli.

n   Przy korzystaniu z formatu dynamicznego, jeśli format nie zostanie określony najpierw, system zapisze plik w domyślnym katalogu: hardcopy\yymmdd_0000.JPG

. 13-165

13.28.. Harmonogram

13.28.1. Wprowadzenie

Obiekt harmonogram służy do zmiany stanu określonego bitu lub wpisywaniu wartości do rejestru w wyznaczonym czasie

13.28.2. Konfiguracja

Kliknij ikonę obiektu harmonogram na pasku narzędzi, aby otworzyć okno dialogowe właściwości obiektu. Aby dodać nowy harmonogram naciśnij nowe, ustaw właściwości i naciśnij ok.

Poniższe dwa przykłady wyjaśniają jak korzystać z harmonogramów.

Przykład 1

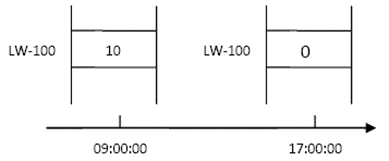

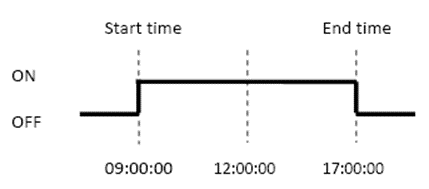

Harmonogram pracy silnika wygląda następująco. Silnik pracuje w godzinach od 9:00 do 18:00, od poniedziałku do piątku.

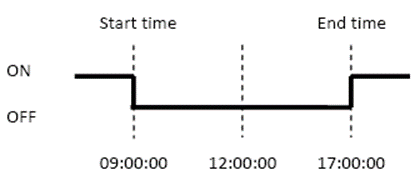

Jeśli używamy bitu LB-100 do sterowania silnikiem, to będzie on przechodził w stan ON o godzinie 9:00 i w stan OFF o godzinie 18:00.

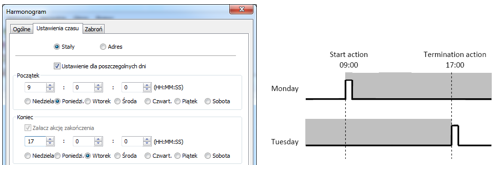

1.        Kliknij ikonę obiektu harmonogram na pasku narzędzi, aby otworzyć okno dialogowe obiektu i naciśnij nowy.

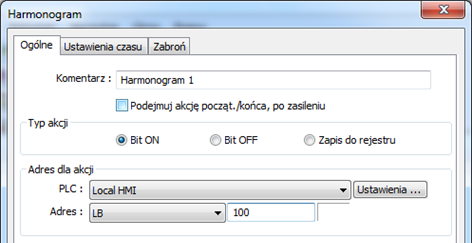

2.        W zakładce ogólne, jako typ akcji wybierz Bit ON i adres dla akcji ustaw, jako LB-100.



3.        W zakładce ustawienia czasu wybierz opcję stały.

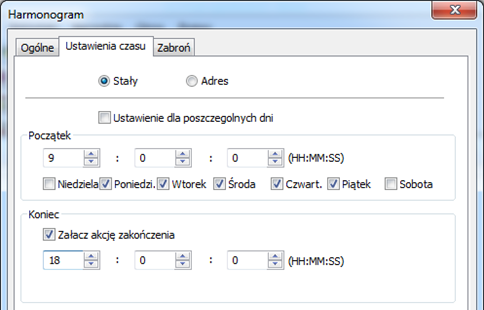

4.        Jako początek ustaw czas, jako 9:00:00 i zaznacz dni od poniedziałku do piątku. Nie wybieraj opcji ustawienia dla poszczególnych dni.

5.        Zaznacz opcję załącz akcję zakończenia i ustaw czas, jako 18:00:00.

6.        Naciśnij ok, nowy harmonogram zostanie utworzony na liście harmonogramów.

Przykład 2

Grzałka ma mieć ustawioną temperaturę 90°C o godzinie 08:00 zaś po godzinie 17:00 temperatura zadana ma spadać do 30°C od poniedziałku do piątku. Adres LW-100 służy do zapisywania wartości zadanej.

1.        Kliknij ikonę obiektu harmonogram na pasku narzędzi, aby otworzyć okno dialogowe obiektu i naciśnij nowy.

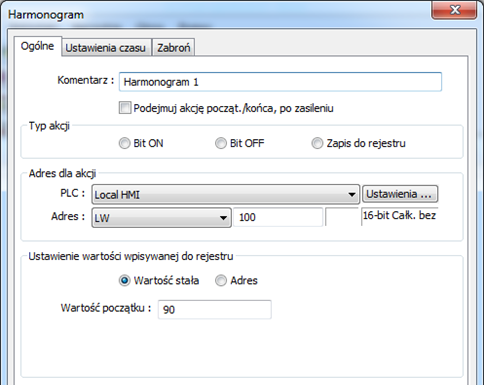

2.        W zakładce ogólne, jako typ akcji wybierz zapis do rejestru i adres dla akcji ustaw, jako LW-100.

3.        Wybierz wartość stała dla ustawień wartości wpisywanej do rejestru i wprowadź wartość początku, jako 90.





4.        W zakładce ustawienia czasu wybierz opcję stały.

5.        Jako początek ustaw czas, jako 9:00:00 i zaznacz dni od poniedziałku do piątku. Nie wybieraj opcji ustawienia dla poszczególnych dni.

6.        Zaznacz opcję załącz akcję zakończenia i ustaw czas, jako 18:00:00.

7.        Powróć do zakładki ogólnej i wprowadź wartość 30 jako wartość końca.

8.        Naciśnij ok, nowy harmonogram zostanie utworzony na liście harmonogramów.

Zakładka ogólna

Opcja	Opis
Podejmuj akcję począt,/ końca, po zasileniu	Wykonaj zdefiniowaną akcję po uruchomieniu panela HMI. l   Opcja wybrana Gdy urządzenie HMI jest wyłączone w zaplanowanym przedziale czasowym, działanie startowe zostanie wykonane automatycznie po uruchomieniu, jeśli przedział czasowy się nie zakończył, lub wykona akcję końca, jeśli przedział już się zakończył. l   Opcja niewybrana          Gdy urządzenie HMI jest włączone w czasie późniejszym niż czas rozpoczęcia, działanie startowe nie zostanie wykonane, ale zostanie wykonane działanie zakończenia. Jeśli nie zostanie określone działanie zakończenia, system nie wykonuje się żadnej czynności
Typ akcji	Wybierz rodzaj akcji do wykonania w określonym czasie. Bit ON Ustawia wybrany bit w stan ON w określonym czasie rozpoczęcia. Pozwala zdefiniować akcję zakończenia, gdzie po określonym czasie zmienia stan bitu w OFF. Przykład: Początek: 09:00:00 Zakończenie: 17:00:00 Bit OFF Ustawia wybrany bit w stan OFF w określonym czasie rozpoczęcia. Pozwala zdefiniować akcję zakończenia, gdzie po określonym czasie zmienia stan bitu w ON. Przykład: Początek: 09:00:00 Zakończenie: 17:00:00 Zapis do rejestru Wprowadzona wartość początku jest przenoszona do rejestru określonego w adres dla akcji w momencie rozpoczęcia. W chwili zakończenia wpisana zostanie wartość końca. Wartość można wprowadzić ręcznie lub ustawić za pomocą trybu adres. W tym trybie wartość w podanym adresie to wartość początku, wartość końca znajduje się w adresie adres +1. Przykład: wybrany adres:   LW-100 Początek: 09:00:00 koniec: 17:00:00 Wartość początkowa: 10 wartość końcowa: 0 Wybrana opcja adres: jeśli wybranym adresem jest LW-n, wtedy wartość 10 wprowadzamy do LW-n a wartość o do LW-(n+1).

Uwaga

n   Dopiero po zaznaczeniu opcji załącz akcję zakończenia w zakładce ustawienia czasu, w zakładce ogólnej pojawi się pole z wartością końca.

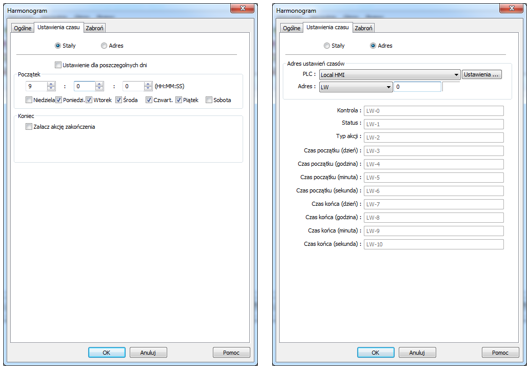

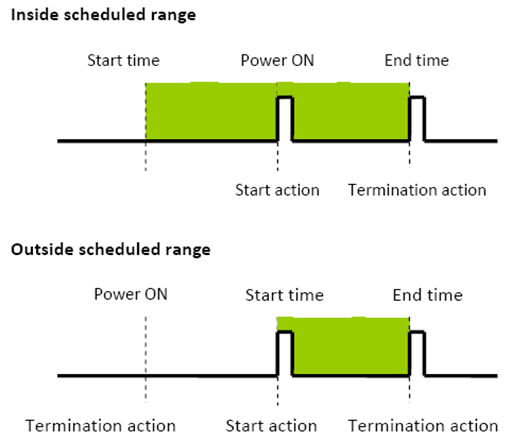

Ustawienia czasu

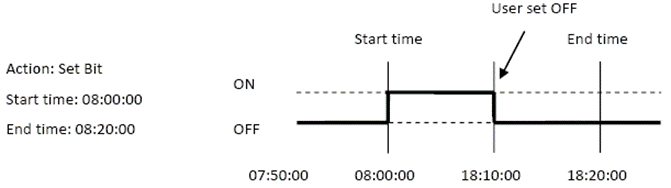

Pozwala ustawić czas rozpoczęcia i zakończenia. Opcja stały, pozwala na sztywno wybrać dni i przedziały czasu. Opcja adres pozwala na kontrolowanie wybranymi adresami dni oraz przedziałów czasu.

l   Stały

Ustawienia dla poszczególnych dni

Jeśli wybrano tę opcję czas rozpoczęcia i zakończenia można zdefiniować w różnych dniach tygodnia.

Note

n   Czas rozpoczęcia i zakończenia musi zostać wprowadzony.

n   Czas rozpoczęcia i zakończenia musi być różnym czasem, albo tym samym, ale w różnych dniach.

Jeśli nie wybrano opcji ustawienia dla poszczególnych dni czas rozpoczęcia i zakończenia musi znajdować się w obrębie jednego dnia.

Uwaga

n   Czas rozpoczęcia i zakończenia muszą być różnym czasem w tym samym dniu.

n   Jeśli czas zakończenia jest wcześniejszy niż początek, działanie zakończy się następnego dnia.

l   Adres

Obiekt harmonogram pobiera informacje o początku / zakończeniu i dniach tygodnia z rejestrów, umożliwiając ustawienie i zmianę wszystkich parametrów w sterowniku PLC lub z poziomu panela przez użytkownika.

Obiekt wykorzystuje 11 rejestrów, służących do przechowywania i ustawiania danych.

Normalnie format 11 rejestrów jest ustawiony jako 16 bit całk. bez znaku. Jeśli użytkownik wybierze format 32-bitowy tylko pierwsze bajty (0-15) będą znaczące, zaś bajty 16-31 powinny przyjąć wartość zero

Poniżej opisano wszystkie rejestry

Sterowanie (Adres ustawień czasu + 0)

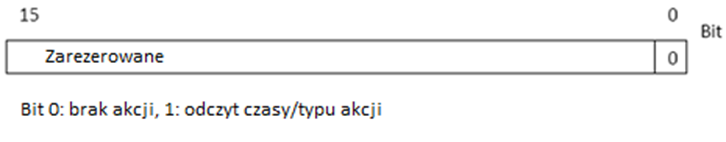

Kiedy bit sterowania przejdzie w stan ON, panel HMI zaktualizuje typ akcji, czas początku i czas końca

Uwaga

n   Panel HMI nie odświeża regularnie informacji na temat typu akcji i czasu zakończenia. Aby odświeżyć te wartości należy ustawić bit kontrolny w stan ON.

Status (Adres ustawień czasu + 1)

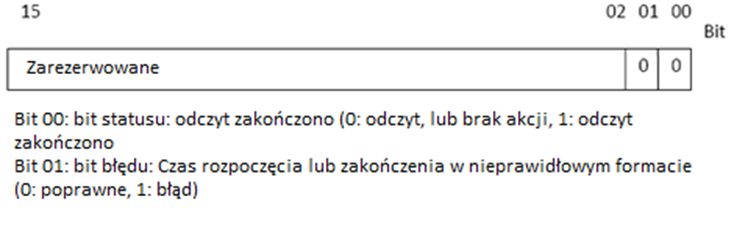

Po zakończeniu operacji odczytu Bit00 tego rejestru zostanie ustawiony w stan ON. Jeśli odczyt danych czasu ma nieprawidłowy format Bit01 zostanie ustawiony w stan ON.



Uwaga

n   Po odczytaniu przez harmonogram danych i ustawieniu bitu statusu (wartość w bicie 01 w adres ustawień czasu + 1), bit kontrolny zostanie wyłączony (adres ustawień czasu = 0). Bity stanu i bit błędu zostaną wyłączone jednocześnie (1à0).

Typ akcji (Adres ustawień czasu + 2)

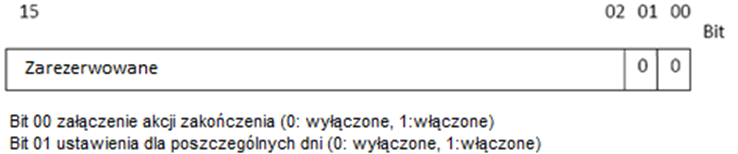

Załącz/wyłącz akcję zakończenia i ustawienia dla poszczególnych dni. Niezależnie od tego, czy bit "załącz akcję zakończenia" jest załączony, wszystkie dane czasu, od kontroli do czasu końca będą odczytywane.

Uwaga

n   Jeśli opcja załącz akcję zakończenia jest wyłączona wszystkie 11 rejestrów nadal jest odczytywanych, ale czas końca jest ignorowany.

n   Jeśli opcja ustawienia dla poszczególnych dni jest załączana należy upewnić się, że czasy początku i końca są ustawione. Jeśli więcej niż jeden bit dla dnia rozpoczęcia / zakończenia jest włączony wystąpi błąd.

Czas początku/czas końca (dzień) (czas początku: Adres ustawień czasu + 3, czas końca: Adres ustawień czasu + 7)

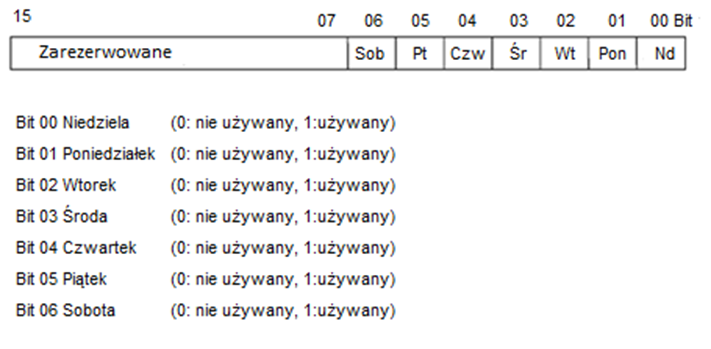

Rejestr określa, który dzień tygodnia jest używany do uruchamiania akcji początkowej lub końcowej

Czas początku/czas końca (czas początku: Adres ustawień czasu + 4 do + 6, czas końca: Adres ustawień czasu + 8 do + 10)

Godziny: 0 – 23 Minuty: 0 – 59 Sekundy: 0 - 59
Wprowadzenie wartości spoza tego zakresu spowoduje wystąpienie błędu.

Uwaga

n   Należy korzystać z formatu 16-bit Całk. bez znaku; format BCD nie jest tutaj wspierany.

n   Czas końca zależy od typu akcji (address + 2). Opcja załączenia czasu zakończenia (Bit 00)  i ustawienia dla poszczególnych dni (Bit 01) są ze sobą związane:

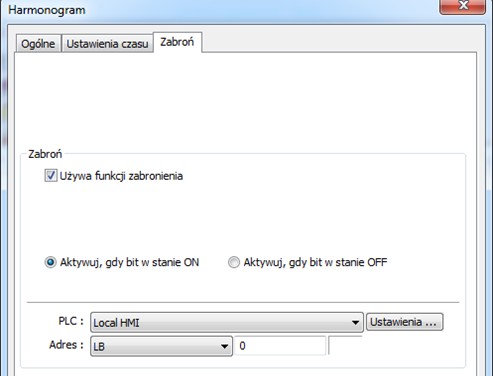

Zabroń

Przed wykonaniem zaplanowanego działania HMI odczyta stan określonego bitu. Jeśli będzie on w zależności od ustawień w stanie ON/OFF zaplanowana czynność początku / zakończenia zostanie pominięta. W przeciwnym razie będzie wykonywana normalnie.

Uwaga

n   Można zdefiniować do 32 harmonogramów

n   Harmonogram wykonuje jedną akcję po osiągnięciu czasu rozpoczęcia.

n   Wartość początku / końca i bit zabronienia są odczytywane tylko raz przed rozpoczęciem akcji. Po tym czasie, zmiana stanu bitu „zabroń”, wartości początku/końca i akcja końcowa nie będą miały wpływu. Ponadto przy odczytaniu danych z pola wartość początku/końca i „zabroń”, wystąpi opóźnienie rozpoczęcia działania spowodowane komunikacją

n   Każdorazowa zmiana RTC, spowoduje sprawdzenie listy zaprogramowanych harmonogramów, te, które mają zarówno czas rozpoczęcia, jak i zakończenia, zostaną sprawdzone pod względem znajdowania się w zakresie lub poza nim. Dla harmonogramów w zakresie nastąpi akcja startowa. Jeśli dla harmonogramu nie zostanie ustawiona akcja zakończenia, nowy zakres nie zostanie rozpoznany, nie nastąpi żadna akcja.

n   Jeśli kilka obiektów harmonogramu ma ten sam czas rozpoczęcia lub zakończenia, akcje zostaną wykonane w rosnącej kolejności numeru harmonogramu.

n   Jeśli w zakładce ustawienia czasu wybrano opcję adres, system regularnie czyta rejestr kontroli. Czas interwału pomiędzy kolejnymi odczytami zależy od systemu.

n   Jeśli w zakładce ustawienia czasu wybrano opcję adres, kiedy czas rozpoczęcia i zakończenia są spoza zakresu wystąpi błąd (Uwaga: format BCD nie jest tutaj wspierany)

n   Jeśli w zakładce ustawienia czasu wybrano opcję adres, działanie nie rozpocznie się dopóki nie zostanie pomyślnie zaktualizowane dane czasu.

.. 13-172

13.29.. Lista opcji

13.29.1. Wprowadzenie

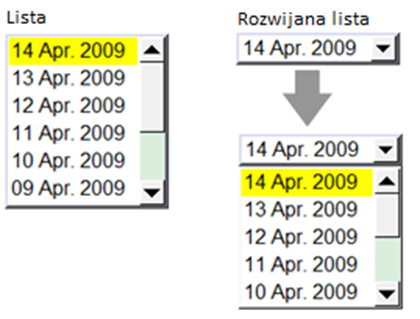

Obiekt lista opcji wyświetla listę elementów zdefiniowanych przez użytkownika, które można przeglądać i wybierać. Gdy użytkownik dokona wyboru elementu, odpowiednie dane zostaną zapisane do wskazanego rejestru.Obiekt może działać w dwóch trybach – lista i lista rozwijana. W opcji lista wszystkie elementy wyświetlane są w obiekcie, a element wybrany zostaje podświetlony. W opcji rozwijana lista zazwyczaj wyświetlany jest tylko wybrany element. Po naciśnięciu obiektu system wyświetli listę, jak pokazano na poniższym rysunku.

13.29.2. Konfiguracja

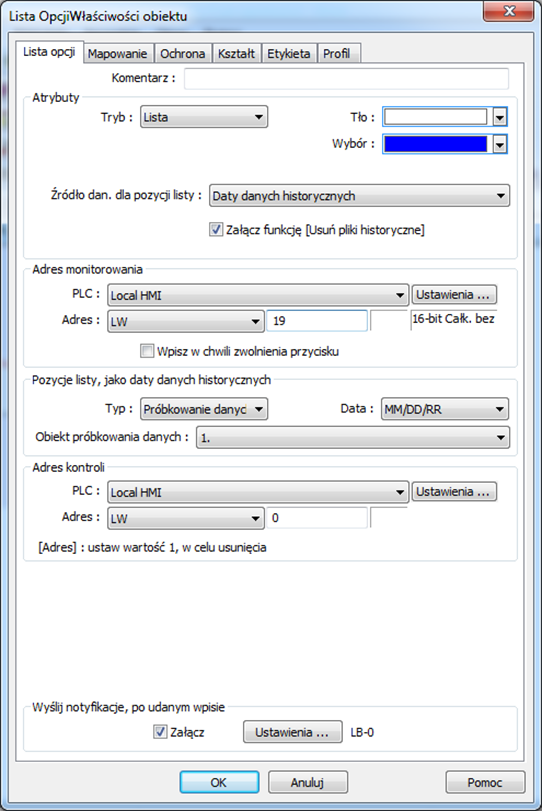

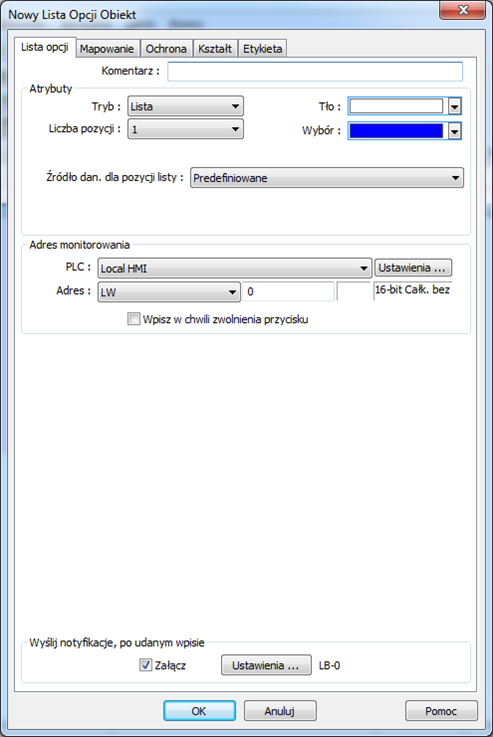

Kliknij ikonę obiektu lista opcji na pasku narzędzi, aby otworzyć okno dialogowe właściwości obiektu. Ustaw właściwości, naciśnij przycisk OK, aby utworzyć nowy obiekt lista opcji

Zakładka ogólna

Opcja	Opis
Atrybuty	Tryb: Styl wyświetlanej listy, do wyboru lista, lub rozwijana lista. Liczba pozycji: Ustaw liczbę elementów do wyboru w obiekcie. Każda pozycja reprezentuje pozycję na liście, a odpowiadająca jej wartość zostanie zapisana w adresie monitorowania. Tło: ustawienie koloru tła. Wybór: ustawienie koloru tła dla wybranej pozycji. Źródło dan. dla pozycji listy: Do wyboru dostępne są 4 źródła danych: predefiniowane, daty danych historycznych, pozycje odczytane z rejestrów, konta użytkowników. Zobacz rozdział 13.29.2.1.
Adres monitorowania	Wartość przypisana do wybranej pozycji zostanie wpisana do adresu monitorowania. Wpisz w chwili zwolnienia przycisku Jeśli ta opcja zostanie zaznaczona, wybrana wartość do elementu zostanie zapisana do adresu monitorowania po zwolnieniu przycisku.
Wyślij notyfikację, po udanym wpisie	Ustaw w stan ON / OFF wyznaczony adres bitowy po pomyślnym zapisaniu danych do adresu monitorowania

Uwaga

n   W przypadku serii cMT, opcje: daty danych historycznych i wpisz w chwili zwolnienia przycisku nie są dostępne.

13.29.2.1 Źródło danych

l   Predefiniowane

Lista jest ręcznie definiowana w zakładce mapowanie.

Liczba pozycji jest ustawiana przez liczbę pozycji, a każda pozycja reprezentuje jeden stan. Każda pozycja ma odpowiadającą jej wartość, która po wybraniu zostanie zapisana w adresie monitorowania

l   Daty danych historycznych

Ta opcja nie jest dostępna dla serii cMT.

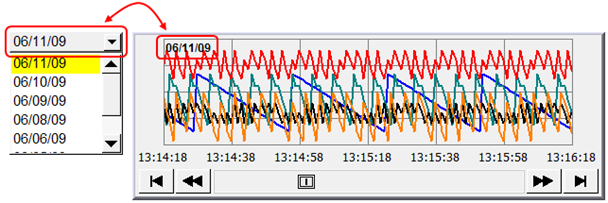

Obiekt lista opcji może być używany wraz z obiektami wyświetlania danych historycznych, na przykład obiektem wykres trendu, listą danych historycznych i listą zdarzeń, aby kontrolować, który plik historii powinien zostać wyświetlony. Na poniższym rysunku przedstawiono przykład listy opcji wykorzystywanej wraz z obiektem wykres trendu.

Opcja	Opis
Typ	Dostępne są dwie opcje: logowanie zdarzeń(alarmów) i próbkowanie danych
Data	Ustaw format wyświetlania daty. YYYY oznacza 4 znaki dla roku (np.: 2012), YY 2 znaki dla roku (np.: 12), MM oznacza miesiąc, a DD dzień.
Obiekt próbkowania danych	Wybór, którego obiektu próbkowania danych zostaną wyświetlone daty plików historycznych, numer indeksu powinien być zgodny z indeksem wybranym w obiekcie wykres trendu

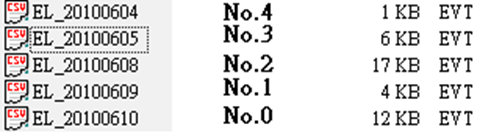

Załącz funkcję [usuń pliki historyczne]	Jeśli opcja zostanie wybrana, można ustawić adres sterowania. Wprowadzenie wartości "1" do rejestru spowoduje usunięcie danych historii z określonej daty

Uwaga

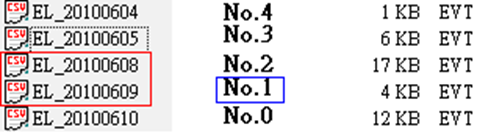

n   W trybie daty danych historycznych system automatycznie sprawdza daty plików historycznych, dlatego nie jest konieczne konfigurowanie w zakładce mapowanie.

n   Komunikat o błędzie wyświetlany na liście opcji można zmodyfikować w karcie mapowanie.

l   Pozycje odczytane z rejestrów

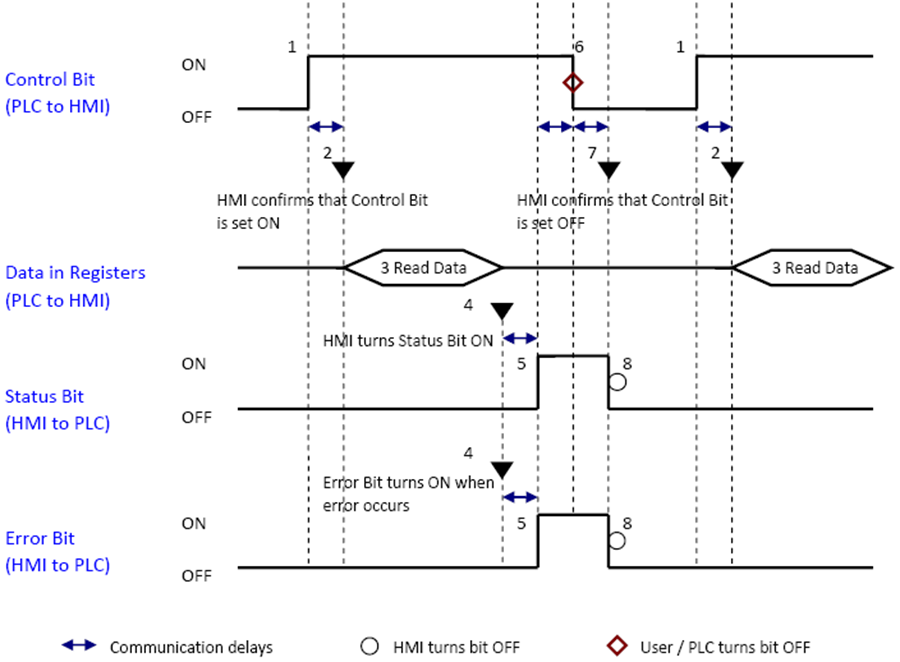

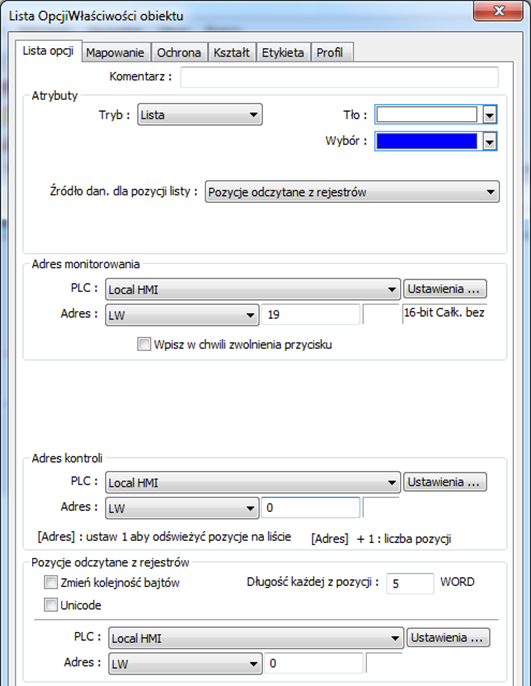

Pozycje na liście zostaną odczytane z wybranego adresu określonego w polu pozycje odczytane z rejestrów, a kontrola odbywać się będzie poprzez adres kontroli. Dostępne będą następujące opcje:

Opcja	Opis
Adres kontroli	[Adres]:, Jeśli wartość w tym rejestrze zostanie zmieniona na 1, lista opcji zostanie zastąpiona elementami zdefiniowanymi w rejestrach określonych w polu [pozycje odczytane z rejestrów]. Po uaktualnieniu wartość zostanie zresetowana do 0. [Adres + 1]: Określ liczbę pozycji na liście
Pozycje odczytane z rejestrów	Określa początkowy adres rejestrów do odczytania UNICODE Elementy będą używać znaków UNICODE, takich jak np. chińskie znaki. Długość każdej z pozycji Zdefiniuj liczbę znaków dla każdej z pozycji, jednostką jest słowo

Uwaga

n   Użyte w tym obiekcie znaki UNICODE powinny być użyte również przez obiekt tekstowy, dzięki czemu EasyBuilderPro skompiluje również potrzebne czcionki i wgra je do panela HMI, a dzięki czemu będą one poprawnie wyświetlane.

n   Iloczyn liczby z długością każdej pozycji musi wynosić mniej niż 1024 słów.

n   Przy wyborze pozycji odczytanych z rejestrów zakładka mapowanie zostaje automatycznie wyłączona.



l   Konta użytkowników

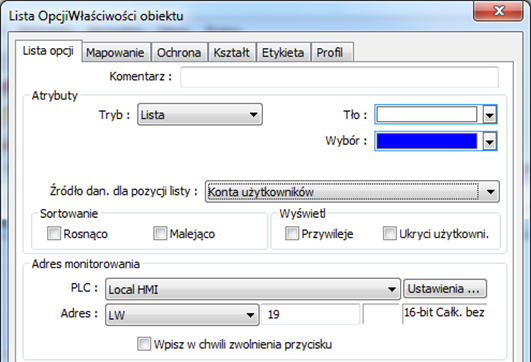

Jeśli wybrano rozszerzony tryb ochrony, opcja konta użytkowników pojawi się w źródle danych dla pozycji listy i obiekt pozwoli na wyświetlenie listy nazw użytkowników.

Opcja	Opis
Sortowanie	Wybierz metodę sortowania rosnąco lub malejąco.
Wyświetl	Jeśli wybrano opcję przywileje, uprawnienia każdego użytkownika zostaną wyświetlone na liście opcji. Jeśli wybrano opcję ukryci użytkownicy, mimo że użytkownik będzie zdefiniowany, jako ukryty (w ustawieniach systemowych w zakładce ochrona przy załączonej opcji rozszerzona ochrona) będzie widoczny na liście opcji.

Uwaga

n   Adres sterujący indeksem użytkownika to [Adres sterowania +2 (LW-n + 2)], który jest ustawiony w ustawieniach systemowych w zakładce ochrona przy załączonej opcji rozszerzona ochrona.

Mapowanie

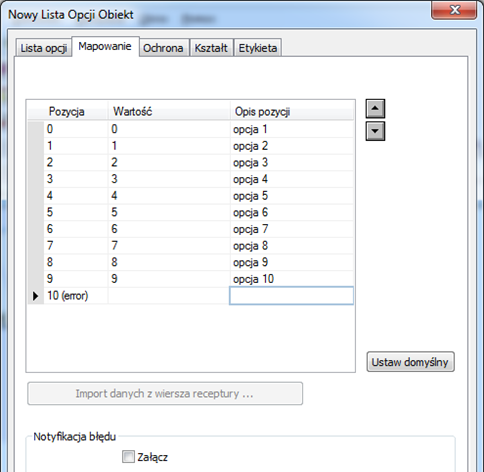

W tej zakładce wyświetlane są wszystkie dostępne stany / pozycje, przypisane im wartości oraz opisy. Aby zmienić liczbę dostępnych elementów, należy przejść do zakładki lista opcji i w polu atrybuty zmienić liczbę pozycji.

Opcja	Opis
Pozycja	System wyświetli listę wszystkich dostępnych pozycji, które reprezentują stan wyświetlany na liście. To pole jest tylko do odczytu.
Wartość	W tym polu można przypisać wartość dla każdej pozycji, w oparciu o następujące dwa kryteria: Opis pozycji:, jeśli wartość w adresie monitorowania zostanie zmieniona, obiekt wybiera pasujący opis. Jeśli żaden opis nie odpowiada wprowadzonej wartości obiekt przechodzi w stan błędu i sygnalizuje to ustawiając odpowiedni bit, jeśli opcja notyfikacja błędu została wybrana. Wartość: system zapisuje tę wartość do adresu monitorowania, gdy użytkownik wybiera odpowiednią pozycję.
Opis pozycji	Tekst wyświetlany dla każdej pozycji. Obiekt lista opcji wyświetla opis wszystkich pozycji na liście, aby użytkownicy mogli w łatwy sposób przeglądać i wybierać odpowiednie elementy.
Import danych z wiersza receptury	Ta funkcja jest dostępna, gdy wybierzemy Recipe àselection, jako adres monitorowania. Należy nacisnąć przycisk import danych z wiersza receptur, aby otworzyć okno dialogowe ustawień rekordy receptur. Należy wybrać źródło danych, po czym, dane należące do wybranej kolumny zostaną zaimportowane do obiektu listy opcji.  Liczba elementów listy opcji zmienia się w zależności od liczby elementów określonych w rekordach receptury. Po zaimportowaniu, modyfikacja rekordów receptur nie zmieni zawartości listy opcji.
Stan error	W przypadku wystąpienia żaden element nie jest podświetlany, jako wybrany, wyświetla się informacja o błędzie. Tylko lista rozwijana może pokazywać stan błędu. W oparciu o powyższe rysunki wartość 10 jest błędem (pierwszy numer pozycji to 0).
Ustaw domyślny	Zresetuj wszystkie wartości lub stany do ustawień domyślnych. Oznacza to, że zostanie ustawione 0 dla pozycji 0, 1 dla pozycji 1 i tak dalej.
Notyfikacja błędu	Po wykryciu błędu system włącza / wyłącza wybrany rejestr bitowy. Stan bitu może zostać użyty do uruchomienia procedury poprawiania błędu przy użyciu takich obiektów, jak lista alarmów, pasek alarmów lub wyskakujące okno.



13-181

13.30.. Timer

13.30.1. Wprowadzenie

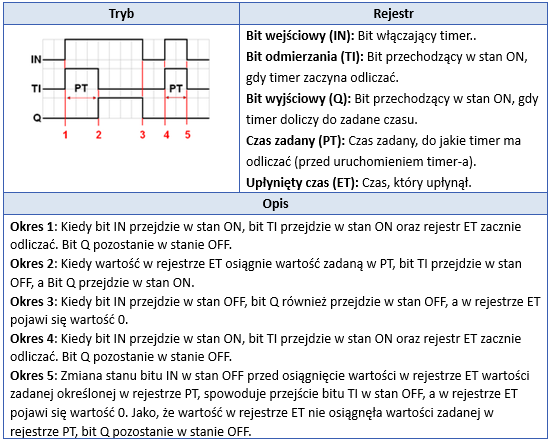

Obiekt Timer to przełącznik, który może być używany do zliczania czasu w różnych trybach, które są opisane w dalszej części. Obiekt Timer używa następujących 6 zmiennych:

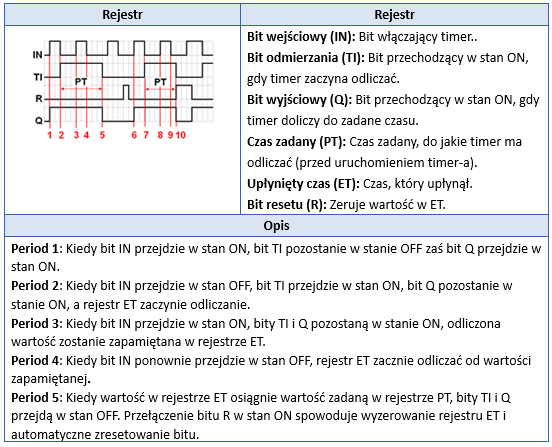

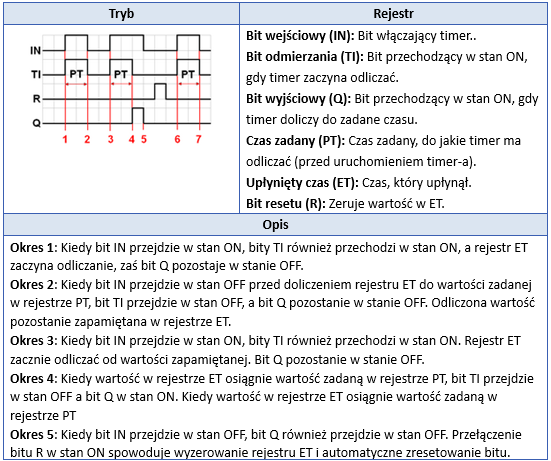

Zmienna Timer’a	Typ	Opis
Bit wejściowy (IN)	Bit	Bit włączający timer
Bit odmierzania (TI)	Bit	Bit przechodzący w stan ON, gdy timer zaczyna odliczać
Bit wyjściowy (Q)	Bit	Bit przechodzący w stan ON, gdy timer doliczy do zadane czasu
Czas zadany (PT)	Rejestr	Czas zadany, do jakie timer ma odliczać (przed uruchomieniem timer-a).
Upłynięty czas (ET)	Rejestr	Czas, który upłynął
Bit resetu (R)	Bit	Wyzerowanie czasu (ET), który upłyną

13.30.2. Konfiguracja

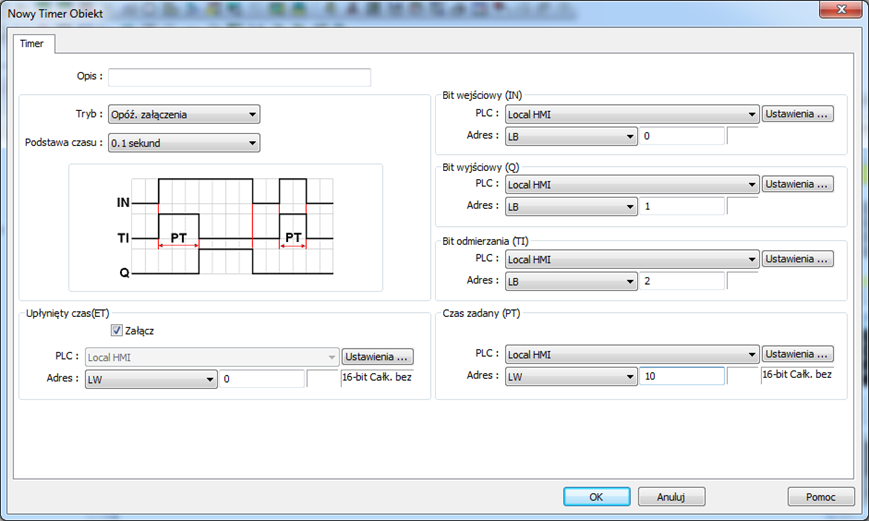

Naciśnij ikonę Timer-a na pasku narzędzi, aby otworzyć okno dialogowe z właściwościami obiektu, jak pokazano na poniższym rysunku.

Uwaga

n   Opcja stałą wartość czasu zadanego jest dostępna tylko w serii cMT.

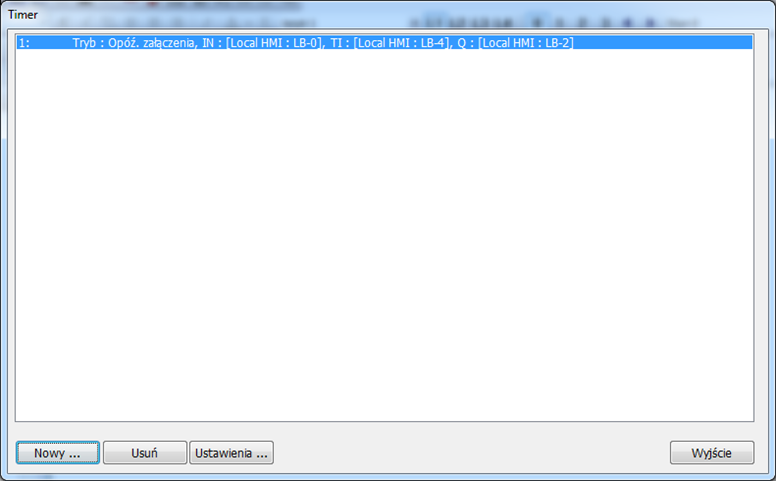

Jeśli używamy serii cMT, należy kliknąć ikonę Timer-a na pasku narzędzi, aby otworzyć okno dialogowe, a następnie nacisnąć przycisk nowy, aby skonfigurować obiekt Timer.

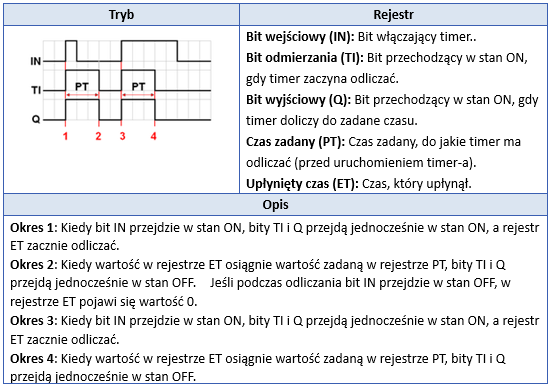

l   Opóźnienie załączenia

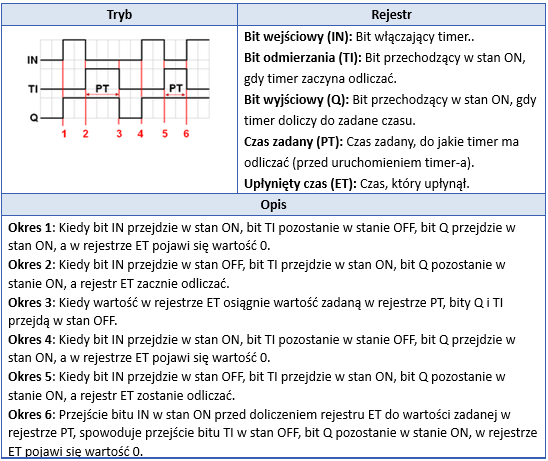

l   Opóź. wyłączenia

l   Impuls

l   Opóźnienie załączenia – kumulacja

l   Opóźnienie wyłączenia – kumulacja

 13-189

13.31.. Wejście video

13.31.1. Wprowadzenie

Modele HMI serii eMT, XE i mTV zapewniają funkcję wejścia video. Przy pomocy kamery, użytkownik może obserwować obraz na panelu HMI. Obrazy przechwycone z kamery można przechowywać w pamięci zewnętrznej, a następnie analizować na komputerze. Ta funkcja może być wykorzystywana w różnych miejscach do monitorowania, na przykład w pojazdach lub budynkach.
Serie eMT, XE i mTV: wspierają kamerę USB
Serie eMT, XE: wspierają kamerę IP
Modele eMT3120A/eMT3150A: Nie tylko wspierają kamerę USB i IP, ale także kamery analogowe w standardzie NTSC i PAL. Z strony sprzętowej te dwa panele posiadają po 2 porty wejściowe dla kamer analogowych. Użytkownik może swobodnie zmieniać kanał i przechwytywać obrazy w czasie rzeczywistym nawet wtedy, gdy obraz wideo jest zatrzymany.

13.31.2. Konfiguracja

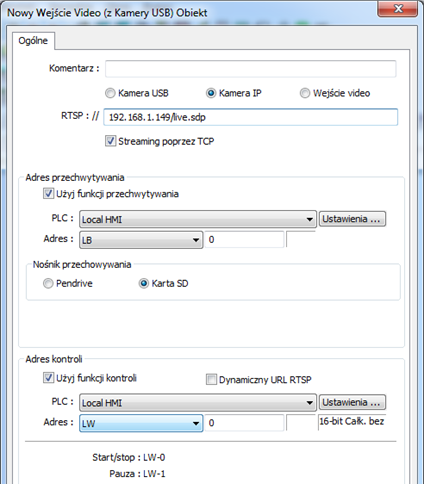

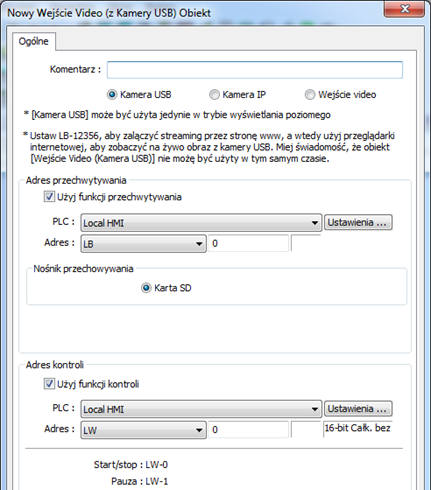

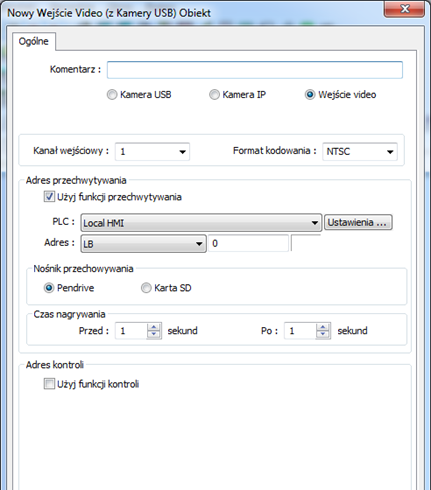

Kliknij ikonę obiektu wejście wideo na pasku narzędzi, aby otworzyć okno dialogowe właściwości obiektu. Ustaw właściwości, naciśnij przycisk OK, aby utworzyć nowy obiekt wejście video.

Zakładka ogólna

                Wejście video                                                       Kamera USB                                                     Kamera IP



Opcja	Opis
Kanał wejściowy	Wybierz kanał wejściowy wideo z pomiędzy kanału 1 lub kanału 2 (tylko kamery analogowe)
Format kodowania	Wybierz sposób kodowania obrazu z pomiędzy NTSC a PAL (tylko kamery analogowe)
RTSP	Adres RTSP kamery IP. Streaming poprzez TCP Jeśli opcja jest wybrana, pozwala na streaming obrazu poprzez TCP.
Adres przechwytywania	Zaznacz opcję użyj funkcji przechwytywania i skonfiguruj ustawienia. Adres przechwytywania Wyznacz adres, który steruje przechwytywaniem obrazu. Nośnik przechowywania Wybierz nośnik, na którym będą zapisywane przechwycone obrazy. System Nośnik przechowywania Kamera analogowa Wybierz kartę SD lub pendrive, aby zapisać przechwycone obrazy. Obrazy z kanału 1 zostaną zapisane w folderze "VIP 1" w wybranej pamięci, z kanału 2 w folderze "VIP 2". Kamera USB Pozwala na zapis przechwyconych obrazów tylko na karcie SD. Kamera IP Seria XE: pozwala na zapis przechwyconych obrazów tylko na pendrive. Seria eMT: Pozwala na zapis przechwyconych obrazów tylko na karcie SD  Czas nagrywania  Ustaw czas do przechwycenia obrazu System Metoda Kamera analogowa l  Okres może być ustawiony od 10 sekund przez wyzwoleniem bitu zdefiniowanego w adresie przechwytywania do 10 sekund po wyzwoleniu. l  Interwał przechwytywania obrazu to jeden obraz na sekundę. l  Przechwytywane obrazy w formacie .jpg są nazywane w następujący sposób: Przed lub po wyzwoleniu adresu przechwytywania: YYYYMMDDhhmmss.jpg W momencie wyzwolenia adresu przechwytywania: YYYYMMDDhhmmss@.jpg Na przykład, jeśli czas nagrywania został ustawiony, jako przed i pop o 5 sekund, kiedy adres przechwytywania zostanie wyzwolony, system zacznie przechwytywać obraz, co sekundę, wliczając w to 5 sekund przed wyzwoleniem i 5 sekund po wyzwoleniu adresu przechwytywania. System zapisze 11 obrazów, wliczając w to obraz przechwycony w momencie wyzwolenia bitu. Kamera USB Jedynie obraz z momentu wyzwolenia adresu przechwytywania jest zapisywany z nazwą: YYYYMMDDhhmmss.png. Kamera IP Jedynie obraz z momentu wyzwolenia adresu przechwytywania jest zapisywany z nazwą: YYYYMMDDhhmmss.png
Adres kontroli	Użyj funkcji kontroli Jeśli opcja jest wybrana, po wprowadzeniu odpowiedniej wartości do adresu kontroli można sterować obiektem wejście video. Na przykład, jeśli adresem kontroli jest LW-n (n jest dowolną liczbą całkowitą), wprowadzając wartość z poniższej tabeli do wyznaczonych adresów, zostanie wykonane odpowiednie polecenie   Adres Wartość Komenda LW-n 0 Zatrzymanie wyświetlania obrazu LW-n 1 Wyświetlanie obrazu z kanału 1 LW-n 2 Wyświetlanie obrazu z kanału 2 LW-n 3 Otwarcie kanału 1, ale nie wyświetlania obrazu (przechwytywanie obrazu może zostać włączone) LW-n 4 Otwarcie kanału 2, ale nie wyświetlania obrazu (przechwytywanie obrazu może zostać włączone) LW-n+1 1 Pauza / wznowienie LW-n+2 1~100 Regulacja kontrastu (tylko w kamerach analogowych) LW-n+3 1~100 Regulacja jasności (tylko w kamerach analogowych) l   Po zmianie wartości w adresie kontroli (LW-n), system zachowa nową wartość. l   Po zmianie wartości w adresie kontroli + 1 (LW-n+1), system wykona polecenia i wprowadzi wartość 0 do rejestru. l   Jeśli opcja użyj funkcji przechwytywania nie jest zaznaczona system będzie odtwarzał obraz z wybranego kanału. l   Jeśli opcja regulacja obrazu nie jest zaznaczona można regulować kontrast i jasność obrazu (tylko kamery analogowe). l   Kamera USB i kamera IP jest kontrolowana poprzez rejestr LW-n (wartość 0 lub 1) i rejestr LW-n+1.

Uwaga

Kamera analogowa:

n   Tylko jeden kanał może być otwarty w tym samym czasie.

n   Obraz czasu rzeczywistego może nadal być przechwytywany podczas pauzy w odtwarzaniu video.

n   Zalecane format i rozdzielczości:





Kamera USB:

n   Po odłączeniu kamery USB podczas odtwarzania wideo odtwarzanie nie zostanie wznowione po ponownym podłączeniu kamery. Jeśli w projekcie użyto adresu kontroli, należy go użyć do zatrzymania odtwarzania i ponownego uruchomienia. Jeśli adres kontroli nie jest używany, należy przełączyć wyświetlany ekran, a następnie wróć do poprzedniego lub uruchomić ponownie HMI w celu ponownego odtwarzania wideo.

n   Maksymalny rozmiar wideo w panelu eMT3070A wynosi 340 * 240, w przypadku modeli eMT3105P, eMT3120A, eMT3150A, XE i mTV, maksymalny rozmiar obiektu wideo w wynosi 640 * 480.

n   W przypadku korzystania z kamery USB rozdzielczość wyświetlanego filmu określa rozdzielczość obsługiwana przez kamerę USB, która jest najbliższa rozmiaru obiektu. Rozdzielczość obsługiwana przez kamerę USB może nie być identyczna z rozmiarem obiektu, dlatego dobrą praktyką jest dostosowanie rozmiaru obiektu do obsługiwanej przez kamerę rozdzielczości wideo.

n   Podczas korzystania z kamery USB prawa i dolna krawędź obiektu wejście video pozostanie w odległości 50 pikseli od krawędzi okna, aby zapobiec przekroczeniu zakresu okna podczas odtwarzania filmu.

n   W przypadku korzystania z kamery USB kolor tła obiektu wejście video jest czarny. Jeśli rozdzielczość filmu w czasie odtwarzania jest mniejsza niż obiekt, puste pole jest wypełnione kolorem czarnym. Dlatego dobrą praktyką jest dostosowanie rozmiaru obiektu do rzeczywistej rozdzielczości wideo. Testowane i wspierane kamery USB to: Logitech C170, Logitech C310, Logitech C910, LifeCam VX-2000.

n   Wersja OS, która wspiera obsługiwanie kamery USB to:





Kamera IP:

n   Do korzystania z kamery IP wymagane jest adres RTSP. Adres RTSP można znaleźć w narzędziu konfiguracyjnym kamery IP lub w bazach adresów w Internecie.

n   Gdy kamera IP zostanie odłączona podczas odtwarzania wideo, wideo nie zostanie ponownie odtworzone po podłączeniu kamery. Jeśli w projekcie użyto adresu kontroli, należy go użyć do zatrzymania odtwarzania i ponownego uruchomienia. Jeśli adres kontroli nie jest używany, należy przełączyć wyświetlany ekran, a następnie wróć do poprzedniego lub uruchomić ponownie HMI w celu ponownego odtwarzania wideo.

n   W przypadku korzystania z kamery IP rozdzielczość wyświetlanego filmu będzie taka sama, jak obiektu wejście video w projekcie. Jeśli rzeczywista rozdzielczość wideo różni się od rozmiaru obiektu, rozdzielczość zostanie dostosowana do obiektu, co może spowodować zniekształcenie obrazu. Dlatego dobrą praktyką jest dostosowanie rozmiaru obiektu w zależności od rzeczywistej rozdzielczości wideo.

n   Należy używać kamer IP zgodnych ze standardem ONVIF i posiadających adres RTSP do przesyłania wideo.

n   Aby zapewnić, jakość i płynność odtwarzania obrazu, nie wpływając przy tym na ogólną wydajność HMI, w przypadku zaobserwowania opóźnień w odtwarzaniu filmu lub wysokiego obciążenia procesora należy dostosować ustawienia kamery IP.

n   Zalecane parametry dla kamery IP to:







Naciśnij ikonę, aby pobrać projekt demo. Przed pobraniem projektu demo sprawdź połączenie internetowe

. 13-193

13.32.. Wiadomości systemowe

13.32.1. Wprowadzenie

Jeśli obiekty używają opcji wyświetl żądanie potwierdzenia lub lokalny HMI obsługuje tylko funkcję monitoringu, to odpowiednie komunikaty skonfigurowane w tym miejscu będą wyświetlane w oknach wyskakujących.

13.32.2. Konfiguracja

Kliknij ikonę obiektu harmonogram na pasku narzędzi, aby otworzyć okno dialogowe właściwości obiektu.

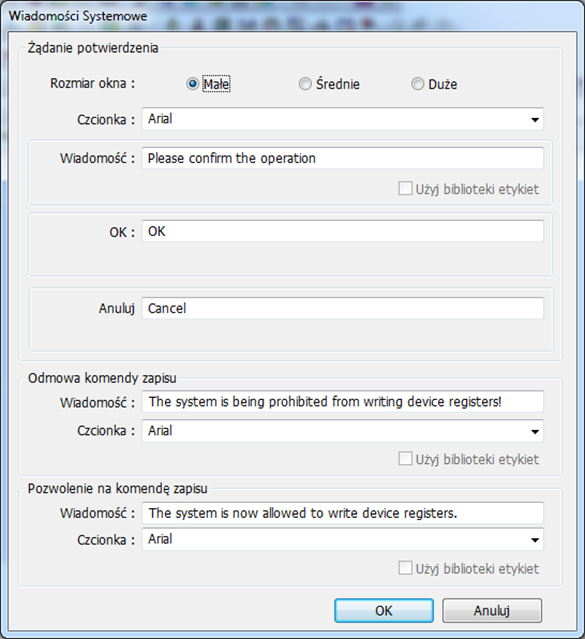

Wiadomości systemowe

Opcja	Opis
Rozmiar okna	Wybierz rozmiar wyskakującego okna i tekstów
Żądanie potwierdzenia	Jeśli obiekt wykorzystuje opcję wyświetl żądanie potwierdzenia, komunikat ten pojawi się, gdy obiekt zostanie użyty. Można edytować wiadomość wyświetlaną w oknie dialogowym potwierdzenia i etykiety tekstowa 2 przycisków, [OK] i [Anuluj]. Należy używać tej samej czcionki dla etykiet [Wiadomości], [OK] i [Anuluj]. Dodatkowo, tylko w przypadku wyboru opcji użyj biblioteki etykiet dla wiadomości można włączyć obsługę bibliotek etykiet dla przycisków [OK] i [Anuluj].
Odmowa komendy zapisu	Wyświetla się, gdy jest włączony bit systemowy LB-9196 (panel lokalny wspiera tylko funkcję monitoringu).
Pozwolenia na komendę zapisu	Wyświetla się, gdy bit systemowy LB-9196 (panel lokalny wspiera tylko funkcję monitoringu) przechodzi w stan OFF.

Note

n   Seria cMT-SVR nie obsługuje dostosowywania rozmiaru okna dialogowego i używa bitu systemowego LB-9196.

. 13-199

13.33.. Podgląd receptur

13.33.1. Wprowadzenie

Obiekt podgląd receptur służyć do wyświetlania określonej receptury. Wszystkie rekordy i ich wartości można przeglądać przy użyciu tego obiektu.

13.33.2. Konfiguracja

Kliknij ikonę obiektu podgląd receptur na pasku narzędzi, aby otworzyć okno dialogowe właściwości obiektu. Ustaw właściwości, naciśnij przycisk OK, aby utworzyć nowy obiekt podgląd receptur.

Zakładka ogólna

                                                          Seria cMT                                                           Seria eMT, iE, XE, mTV

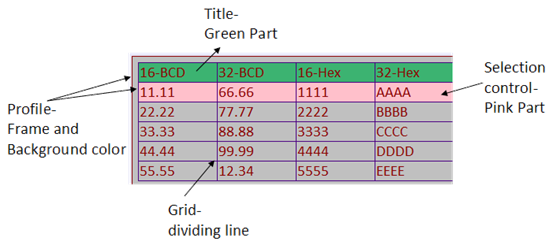

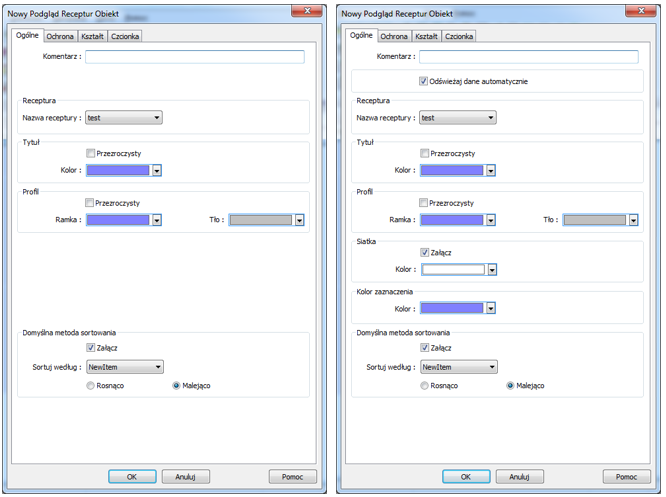

Nazwa każdej z części obiektu podgląd receptur jest pokazana na poniższym rysunku.

Opcja	Opis
Nazwa receptury	Wybierz nazwę receptury / wyszukaj właściwą z rozwijanej listy
Tytuł	Nazwa receptury jest definiowana w ustawieniach systemowych w zakładce receptury Przeźroczysty Jeśli opcja zostanie wybrana, wiersz z tytułem receptury nie ma tła; wybór kolorów nie jest dostępny.
Profil	Można ustawić kolor tła i obramowania obiektu. Przeźroczysty Jeśli opcja zostanie wybrana tło obiektu jest niewidoczne, wybór kolorów nie jest dostępny.
Siatka (niedostępna dla serii cMT)	Linie podziału pomiędzy kolumnami i wierszami. Załącz Zaznacz, aby wyświetlić siatkę.
Kolor zaznaczenia (niedostępna dla serii cMT)	Zmień kolor zaznaczenia wybranego wiersza.
Domyślna metoda sortowania	Skonfiguruj sposób sortowania rekordów. Można wybrać opcje [Rosnąco] i [Malejąco].

Uwaga

n   Istnieje 4 rejestrów systemowych, które można wykorzystać do przeglądania / aktualizacji / dodawania / usuwania danych z receptur:

Selection

Bieżący wybór rekordu w obiekcie widok receptur numerowany od zera. Jeśli wybrany został pierwszy rekord, wartość w zmiennej selection będzie 0. Gdy zmieni się wartość wyboru, odpowiednie rekordy zostaną zaktualizowane, na przykład "Numer", "Timer1", "Timer2", jak pokazano na poniższym rysunku:

Count

Wyświetla liczbę rekordów w wybranej recepturze.

Command

Wprowadzenie odpowiedniej wartości spowoduje wysłanie polecenia dla wybranego rekordu.

Wartość “1”: Dodanie nowego rekordu do receptury.

Wartość “2”: Zaktualizowanie rekordu receptury.

Wartość “3”: Usunięcie wybranego rekordu receptury.

Wartość “4”: Usunięcie wszystkich rekordów receptury

Result

Wyświetla rezultat wykonania danej komendy.

Wynik “1”: Komenda została wykonana poprawnie.

Wynik “2”: Wybrany rekord nie istnieje.

Wynik “4”: Nieznana komenda.

Wynik “8”: Osiągnięto limit rekordów (10 000 rekordów), nie można dodać kolejnego rekordu.

Przed użyciem obiektu podgląd receptur należy zdefiniować nową recepturę w ustawieniach systemowych w zakładce receptury. Zobacz rozdział  “5 1.  Ustawienia Systemowe Projektu”.

Aby dowiedzieć się więcej o tworzeniu receptur zobacz rozdział “24 Edytor receptur”.

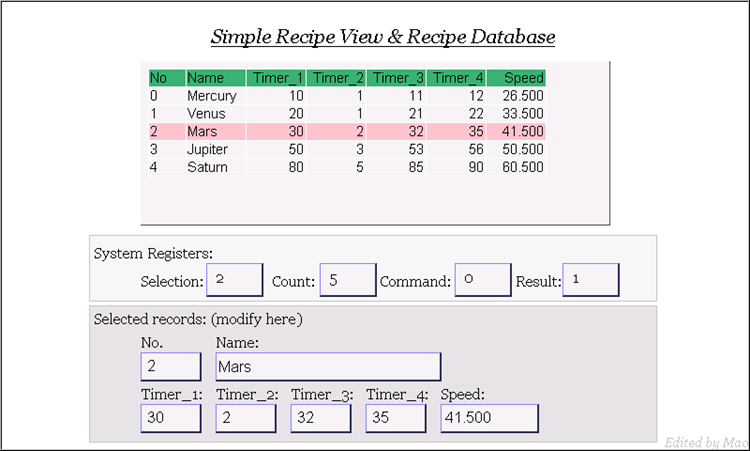

Przykład 1

W tym przykładzie tworzona jest baza danych receptury, która ma być wyświetlana przez obiekt podgląd receptur. Po wybraniu rekordu receptury w obiekcie widoku receptur nastąpi zmiana wartości w zmiennej[Selection] i odpowiadającej jej zmiennych. Po zakończeniu wprowadzania danych można zmodyfikować bazę danych receptur, wprowadzając odpowiednią wartość w zmiennej [command].

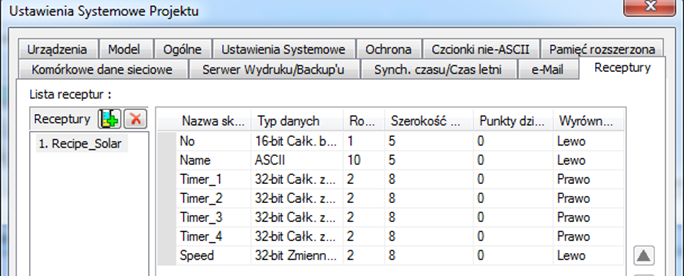

1.        Utwórz recepturę jak pokazano poniżej.

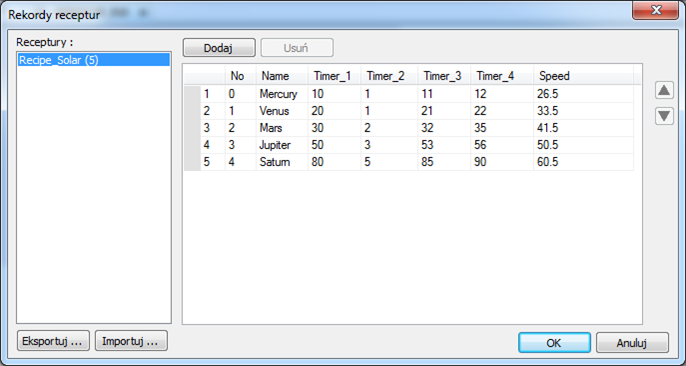

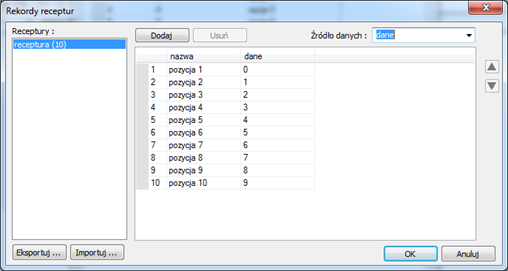

2.        Użyj rekordów receptur, aby utworzyć kilka rekordów, jak pokazano na poniższym rysunku.



3.        Utwórz obiekt przegląd receptur i wybierz recepturę utworzoną w poprzednich krokach.

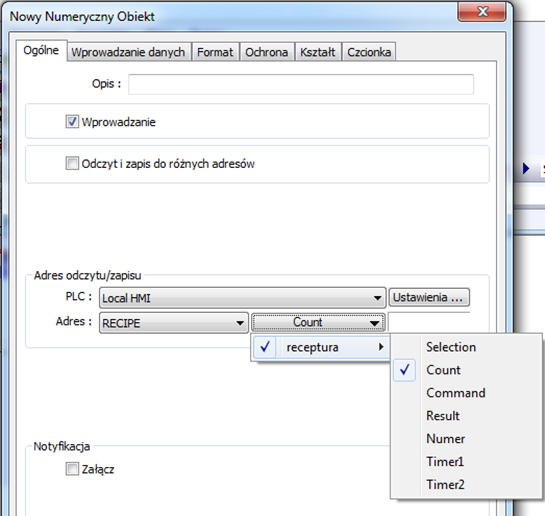

4.        Utwórz 4 obiekty numeryczne wykorzystujące zmienne “Selection”, “Count”, “Command”, i “Result”.

5.        Utwórz odpowiednie obiekty wejściowe dla “No”, “Name”, “Timer_1”, …, “Timer_4”, “Speed”.

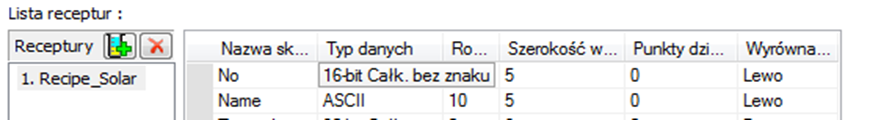

Na przykład, “Name” jest w formacie ASCII o ilości znaków “10”. Utwórz obiekt ASCII i jako adres ustaw “RECIPE”»“Name”.

6.        Teraz projekt jest gotowy.

7.        Jak pokazano powyżej, wybrano "Mars", a odpowiednie zmienne są również aktualizowane. Jest 5 rekordów, więc zmienna "Count" ma wartość "5". Wybierz różne wiersze w obiekcie podgląd receptur, do pól "Name", "Timer_1", ... zostaną wprowadzone odpowiednie wartości.

8.        Spróbuj wykonać następujące operacje:

l   Dodaj:

Aby dodać nowy rekord receptury wprowadź wartość 1” do zmiennej “Command”.

l   Aktualizuj:

Aby zaktualizować rekord receptury wprowadź wartość “2” do zmiennej “Command”.

l   Usuń

Aby usunąć rekord receptury wprowadź wartość “2” do zmiennej “Command”.

l   Posortuj rekordy.

l   Naciśnij tytuł, aby zmienić kolejność.

Przykład 2

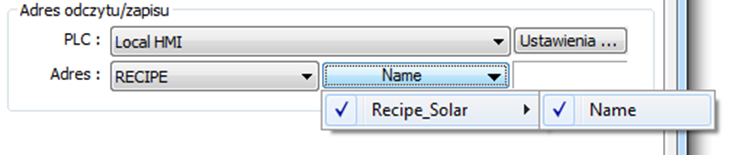

W tym przykładzie można użyć [RECIPE_Bit] do odczytu / zapisu pojedynczych fragmentów danych receptury.
Chociaż zmienne typu BOOL nie mogą być dodawane do bazy danych receptur, możliwe jest indywidualne uzyskiwanie dostępu do danych 16 bitowych / 32 bitowych.

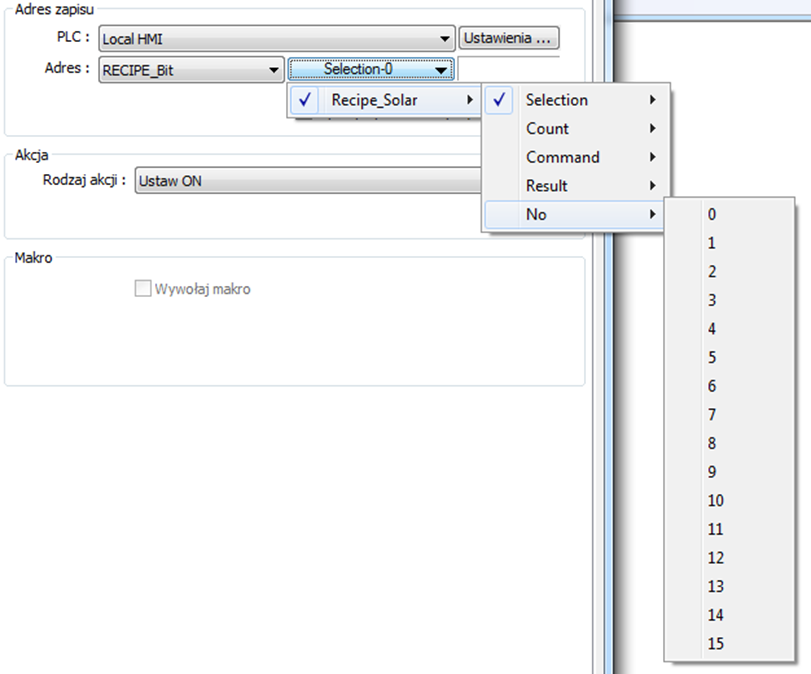

Jak pokazano na poniższej ilustracji, można wybrać [RECIPE_Bit] wybrać zmienną z receptury i wskazać zmienną, a następnie wyświetlone zostaną dostępne pozycje bitowe. W ten sposób baza danych receptury może być użyta do zapisywania i odczytywania danych bitowych.

 13-201

13.34.. Przepływający blok

13.34.1, Wprowadzenie

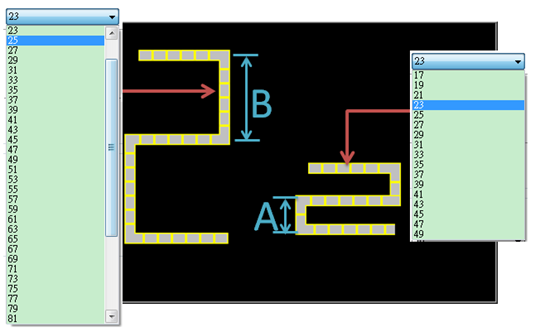

Obiekt przepływający blok przedstawia stan przepływu elementów w rurze lub status linii transportowych. W przeciwieństwie do obiektu poruszający się kształt, który wymaga precyzyjnego rysowania linii prostej przez użytkowników, bloki przepływające mają linie umieszczone w stałym odstępie na pionowej lub poziomej prostej.

Właściwości obiektu:

l  Każda sekcja bloku przepływu musi być poziomą lub pionową linią prostą, a bloki przepływają w stałym odstępie wewnątrz obiektu.

l  Dynamiczna regulacja prędkości i kierunku przepływy mogą być kontrolowane przez wyznaczony rejestr.

l  Opcja w zakładce ochrona Aktywacja/Dezaktywacja jest nieaktywna.

13.34.2, Konfiguracja

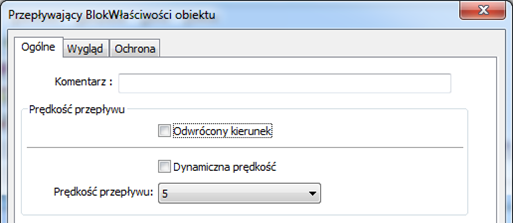

Kliknij ikonę przepływającego bloku na pasku narzędzi lub wybierz z zakładki obiekty przepływający blok, aby utworzyć nowy obiekt

Zakładka ogólna

Opcja	Opis
Odwrócony kierunek	Bloki przepływają w kierunku, w którym rysowany jest obiekt (niebieska strzałka). Jeśli ta opcja zostanie wybrana, bloki będą przepływać w przeciwnym kierunku.
Dynamiczna prędkość	Adres prędkości Kierunek i prędkość, z jaką poruszają się bloki w obiekcie może być kontrolowana przez wyznaczony rejestr. Można wprowadzić wartość z zakresu od -25 do 25. Gdy wprowadzona jest wartość ujemna, bloki przepływają w kierunku przeciwnym. Ustawienia Wyświetla adres i format wyznaczonego rejestru. Można tutaj ustawić rejestry systemowe, rejestry indeksu lub komentarze użytkownika.
Prędkość przepływu	Można wybrać prędkość z zakresu od 0 do 25, jeśli dynamiczna prędkość nie została wybrana. Większa wartość oznacza większą prędkość

Wygląd

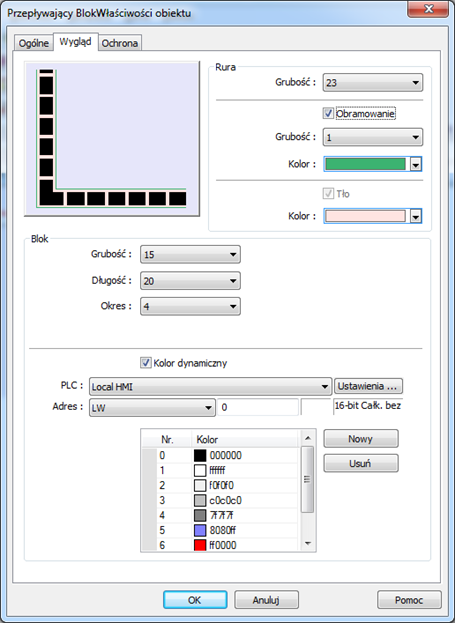

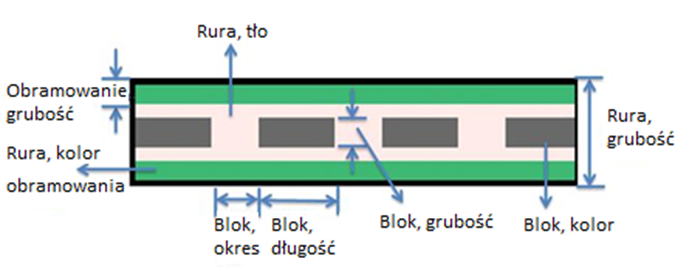

Na poniższej ilustracji przedstawiono elementy, które możemy ustawić w obiekcie.

Opcja	Opis
Rura	Pozwala na ustawienie właściwości rury, w której przemieszczają się bloki. Można ustawić kolor tła, szerokość i kolor ramki. Gdy pole wyboru obramowanie jest zaznaczone, należy ustawić kolor tła.
Blok	Pozwala na ustawienie właściwości bloków. Można zdefiniować szerokość, długość, odstęp i kolor
Dynamiczny kolor	Umożliwia dynamiczną zmianę koloru. Dopuszczalny jest wybór dziewięciu kolorów o numerach od 0 do 8. Kolor jest wybierany poprzez wprowadzenie wartości w wyznaczonym rejestrze. Wprowadzenie wartości większej niż liczba kolorów powoduje zmianę koloru na kolor ostatni na liście.

Uwaga

n   Jeśli w zakładce ogólne wybrano opcje odwrócony kierunek i dynamiczna prędkość, podczas wprowadzania wartości ujemnej w wyznaczonym rejestrze dynamicznej prędkości, bloki przesuwać się będą w kierunku, w którym rysowany był obiekt.

n   Aby uniknąć nakładania się linii obiektu podczas rysowania zakrętu, na każdym zakręcie planowana jest minimalna szerokość. Jak pokazano na rys. 34.1, znak na krzyżyku wyznacza minimalną szerokość. Rys. 34.2 pokazuje, że każdy obrót jest narysowany z minimalną szerokością.

Prawidłowy przedział długości, szerokości i wysokości bloku przepływu można dostosować do wielkości rysowanego obiektu i rozmiaru okna.

Jak pokazano na poniższym rysunku, gdy rozmiar bloku przepływu jest większy, zakres jest ograniczony, aby zapobiec przekroczeniu wielkości okna bloku przepływu. Gdy rozmiar obiektu jest mniejszy, zakres regulacji będzie większy.

Aby zapobiec nakładaniu się bloków przepływu, gdy odległość pomiędzy dwiema liniami jest krótsza (sekcja A), zakres jest ograniczony. Jeśli odległość jest większa (sekcja B), zakres regulacji będzie większy.

Poniższy przykład pokazuje, jak używać dynamicznej prędkości, aby sterować kierunkiem i prędkością przepływy bloku przez wyznaczony rejestr.

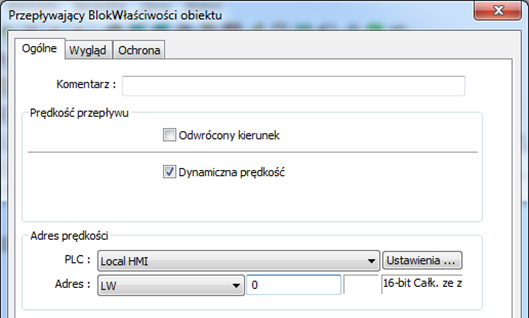

1.        Utwórz przepływający blok i zaznacz opcję dynamiczna prędkość. Jako adres prędkości ustaw LW-0 i format, jako 16-bit całk. ze znakiem.





2.        Utwórz obiekt numeryczny, jako adres ustaw LW-0. PLC górne ustaw jako 25, a dolne jako
-25. Ustaw format jako 16-bit całk. ze znakiem.



3.        Uruchom symulację lub wgraj projekt do panela Przy wprowadzaniu wartości dodatniej w LW-0, bloki przepływają w kierunku, w którym sekcja była rysowana. Większa wartość oznacza większą prędkość. Gdy wprowadzona jest wartość ujemna, bloki przepływają w kierunku odwrotnym, a mniejsza wartość wskazuje na większą prędkość. Gdy wprowadzona jest wartość 0, obiekt zatrzymuje ruch.



Naciśnij ikonę, aby pobrać projekt demo. Przed pobraniem projektu demo sprawdź połączenie internetowe.

. 13-207

13.35.. Logowanie czynności operatora

13.35.1. Ustawienia logowania czynności operatora

13.35.1.1 Wprowadzenie

Logowanie czynności operatora rejestruje działanie użytkownika i wyświetla je w czasie rzeczywistym. Gdy wystąpi błąd, można analizować problem, przez pryzmat działań operatora. Tworzone kopie zapasowe mogą posłużyć do rozwiązania przyczyn problemu.

13.35.1.2. Konfiguracja

Pozwana na wybór obiektów, których zdarzenia będą logowane. Należy wybrać zakładkę obiekty w menu głównym, wybrać opcję logowanie czynności operatora i nacisnąć ustawienia logowania czynności operatora, a następnie zaznaczyć pole wyboru załącz funkcję zbierania logów czynności operatora.

Opcja	Opis
Obiekt	Jeśli funkcja zbierania logów czynności operatora została wybrana, obiekty z funkcją zapisu są wymienione w oknie dialogowym ustawień logowania czynności posortowanym według numerów okien. Filtrowanie: Naciskając przycisk   można wybrać sposób filtrowania. Użytkownicy mogą filtrować obiekty według funkcji obiektów, w celu wyświetlenia na liście tylko wybranych typów obiektów.
Załącz	Wybór obiektów, których czynności będę logowane.

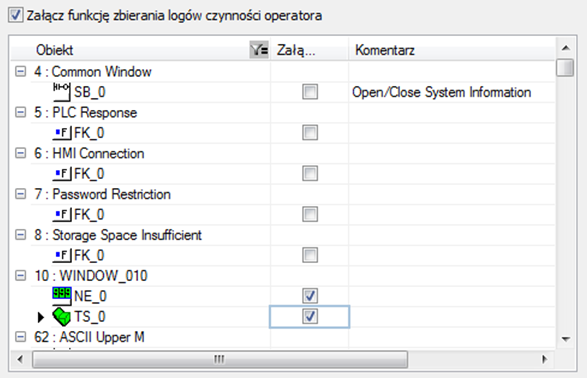

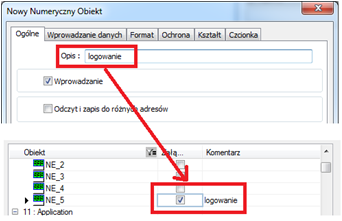

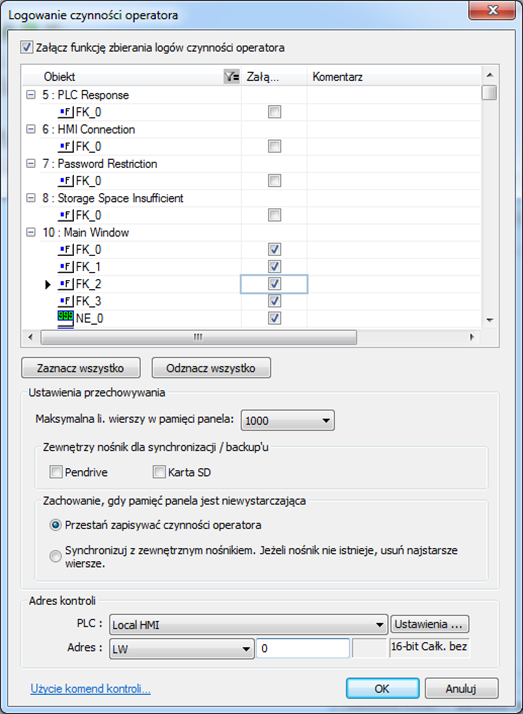

Komentarz	Opis obiektu, działający jak pokazano na poniższym rysunku.
Zaznacz wszystko	Zaznacza wszystkie obiekty na liście. Jeśli filtrowanie jest używane, kliknięcie tego przycisku powoduje wybranie tylko obiektów danego typu z liście.
Odznacz wszystko	Odznacza wszystkie obiekty na liście. Jeśli filtrowanie jest używane, kliknięcie tego przycisku powoduje odznaczenie tylko obiektów danego typu z listy.
Ustawienia przechowywania	Ustawienia sposób przechowywania logów. Maksymalna li. wierszy w pamięci panela Ustawia maksymalną liczbę logów, które można zapisać w pamięci HMI. Zewnętrzny nośnik do synchronizacji/backup’u Wskazanie miejsca zapisu kopii zapasowej spomiędzy karty SD lub pendrive. Zachowanie, gdy pamięć panela jest niewystarczająca Gdy przestrzeń pamięci HMI zostaje zapełniona, dostępne są dwie opcje: [Przestań zapisywać logi operatora]: Zatrzymuje zapisywanie nowych logów, aby zachować wcześniejsze wpisy. [Synchronizuj z zewnętrznym nośnikiem. Jeżeli nośnik nie istnieje usuń najstarsze wiersze]: Zapisuje logi operacji do zewnętrznej pamięci. Jeśli urządzenie nie jest podpięte, HMI usuwa najstarsze logi ze swojej pamięci.
Adres kontroli	Wprowadzanie odpowiednich wartości do adresu kontroli powoduje wysłanie odpowiedniego polecenia dla funkcji logowania czynności operatora i zwraca wynik wykonania polecenia. Jeśli adresem kontroli jest LW-n (gdzie n jest liczbą całkowitą), adresem pokazującym wynik operacji jest LW-n+1. Adres kontroli (LW-n): (1): Usuń wszystkie logi. (2): Skopiuj logi do pendrive’a. (3): Skopiuj logi na kartę SD. (4): Skopiuj logi do pendrive’a i następnie usuń wszystkie logi z pamięci HMI (5): Skopiuj logi na kartę SD i następnie usuń wszystkie logi z pamięci HMI (6): Włącz funkcję logowania czynności operatora. (7): Wyłącz funkcję logowania czynności operatora. (8): Czytaj logi zapisane na pendrive’ie. (9): ): Czytaj logi zapisane na karcie SD.   Wynik operacji (LW-n+1): (0): Przetwarzanie. (1): Operacja zakończona sukcesem. (2): Urządzenie zewnętrzne nie jest podpięte. (3): Logi nie istnieją. (4): Nieznany błąd.

 Uwaga

n  Funkcja logowania zdarzeń operatora może zapisywać tylko operacje wyzwalane na obiektach ręcznie. Operacja na obiektach, których nie można ręcznie wyzwolić, nie są rejestrowane, na przykład obiekt transfer danych (okresowy).

n  Podczas uruchamiania symulacji off-line lub on-line logowane czynności operatora są zapisywane w katalogu EasyBuildera :HMI_memory\operationlog\operationlog.db

n  Wyzwalanie programu makro poprzez adres bitowy generuje dwa logi, wyzwalanie bita i uruchamianie makra.

13.35.2. Podgląd logów czynności operatora

13.35.2.1. Wprowadzenie

Obiekt podgląd logów czynności operatora pozwala na wyświetlenie zapisanych logów.

13.35.2.2. Konfiguracja

 Przed używaniem obiektu podgląd logów czynności operatora, należy postępować zgodnie z instrukcjami opisanymi w poprzedniej części, aby zdefiniować obiekty, których operacje będę rejestrowane. Aby dodać obiekt należy w menu głównym wybrać zakładkę obiekty, wybrać logowanie czynności operatora a następnie nacisnąć na podgląd logów czynności operatora

Zakładka ogólna

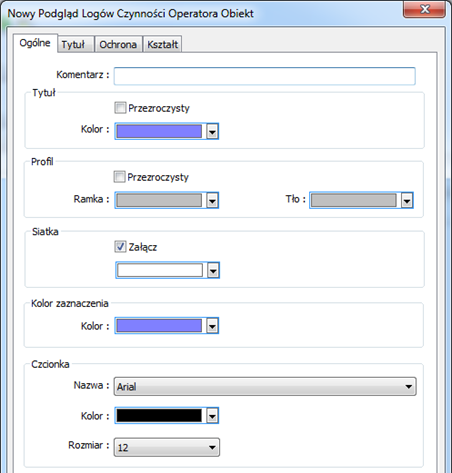

Opcja	Opis
Tytuł	Ustawia kolor tytułu. Przeźroczysty: Jeśli opcja została wybrana, tło tytułu będzie niewidoczne. Wybór koloru będzie niedostępny
Profil	Ustawienie koloru ramki i tła obiektu. Przeźroczysty: Jeśli opcja została wybrana, ramka i tło będą niewidoczne. Wybór koloru będzie niedostępny
Siatka	Ustawia kolor linii oddzielających kolumnę i wiersze. Załącz: Jeśli opcja zostanie wybrana, siatka będzie widoczna.
Kolor zaznaczenia	Wybór kolory, którym będzie podświetlany wybrany wiersz.
Czcionka	Ustawienie koloru i rozmiaru czcionki tekstu wyświetlanego w obiekcie.

Tytuł

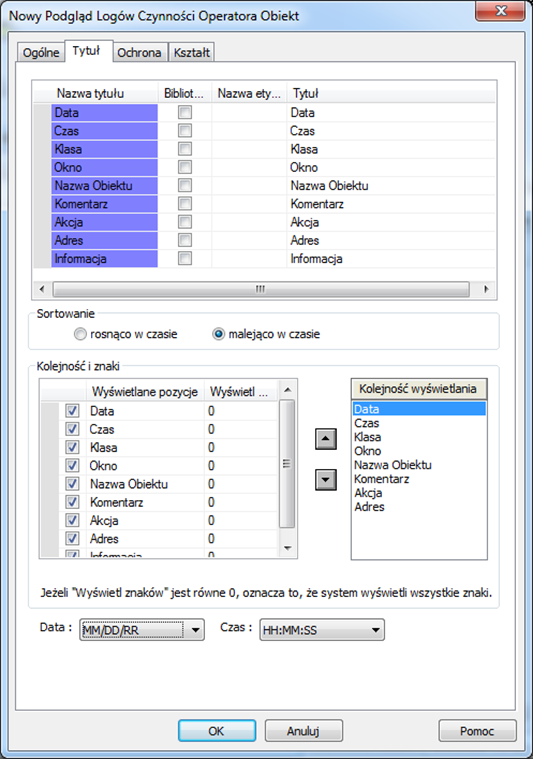

Opcja	Opis
Nazwa tytułu	Wybierz informacje wyświetlane w obiekcie podgląd logów czynności operatora
Sortowanie	Wybierz metodę sortowania, rosnąco lub malejąco w czasie
Kolejność i znaki	Ustawia kolejność wyświetlanych informacji. Jeśli liczba [Wyświetl znaków] wynosi 0, wyświetlane są wszystkie znaki z informacji
Data / Czas	Ustawia format daty i godziny wyświetlany w obiekcie

13.35.3. Wydruk logów czynności operatora

13.35.3.1. Wprowadzenie

Wydruk logów czynności operatora pozwala na wygenerowanie arkusza do wydruku za pomocą drukarki lub zapisanie, jako pliku JPEG w pamięci zewnętrznej. Przed użyciem tej funkcji należy zdefiniować ustawienia logów czynności operatora.

13.35.3.2. Konfiguracja

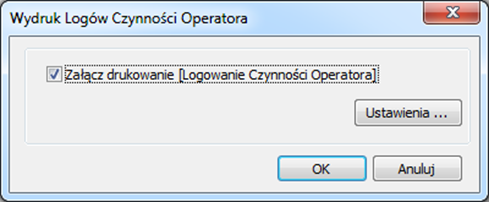

Wybierz “Załącz drukowanie [Logowanie Czynności Operatora]” a następnie naciśnij przycisk [ustawienia], aby otworzyć okno dialogowe wydruku logów czynności operatora

Zakładka ogólna

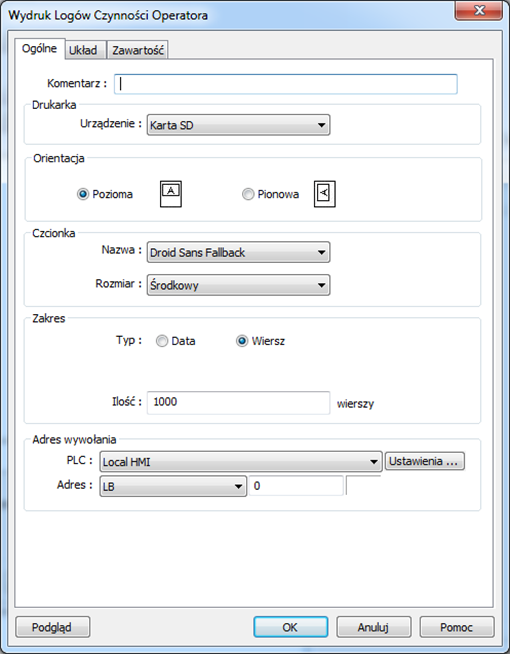

Opcja	Opis
Drukarka	Wybierz miejsce zapisu arkusza logowania operacji. Jeśli wybrano drukarkę, format papieru powinien być ustawiony, jako A4. Jeśli wybrano pamięć zewnętrzną, arkusz logowania operacji jest zapisywany, jako plik JPEG. System generuje folder o nazwie "operationlogsheet", a pliki zapisane w folderze są nazwane "datawydruku_numer". Na przykład pierwszy plik JPEG zapisany w dniu 2013/05/08 nosi nazwę 130508_0000 i tak dalej.
Orientacja	Umożliwia ustawienie układu arkusza logów operacji w poziomie lub w pionie
Czcionka	Ustaw czcionkę i jej rozmiar na karcie logów operacji. W poniższej tabeli podano odpowiedni rozmiar Rozmiar Tytuł Zawartość Duży 20 pt. 16 pt Środkowy 16 pt 12 pt Mały 12 pt 8 pt
Zakres	Ustaw zakres logów operacji, który ma zostać uwzględniony w arkuszu. Data Ustaw zakres według daty, liczony od dnia rozpoczęcia do ilości dni wprowadzonych. Maksymalny dostępny zakres to 30 dni Wiersz Ustaw zakres według liczby logów. Maksymalny dostępny zakres to 10000 logów
Adres wywołania	Ustawienie rejestru sterowania wydrukiem logów operacji. Gdy rejestr zostanie ustawiony w stan ON, rozpocznie się drukowanie. Po zakończeniu drukowania rejestr jest automatycznie wyłączany
Podgląd	Podgląd wyniku generowania arkusza logów operacji

Układ

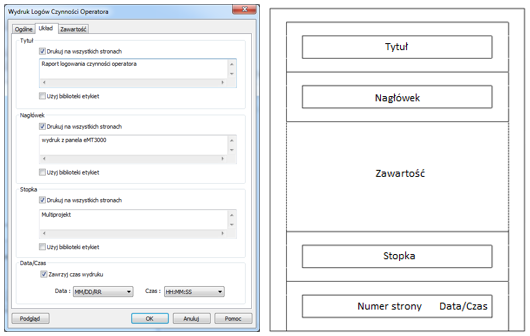

Położenie każdej części jest pokazane na powyższym rysunku.

Opcja	Opis
Tytuł	Pozwala na ustawienie treści tytułu. Tytuł jest ograniczony do jednej linii. Drukuj na wszystkich stronach Jeśli ta opcja zostanie wybrana, tytuł zostanie umieszczony na każdej stronie; W przeciwnym razie tytuł umieszczony zostanie tylko na pierwszej stronie
Nagłówek	Pozwala na ustawienie treści nagłówku. Nagłówek może mieć maksymalnie 5 linii. Drukuj na wszystkich stronach. Jeśli ta opcja zostanie wybrana, nagłówek zostanie umieszczony na każdej stronie; W przeciwnym razie nagłówek umieszczony tylko na pierwszej stronie
Stopka	Pozwala na ustawienie treści stopki. Stopka może mieć maksymalnie 5 linii. Drukuj na wszystkich stronach Jeśli ta opcja zostanie wybrana, stopka zostanie umieszczony na każdej stronie; W przeciwnym razie stopka umieszczony tylko na pierwszej stronie
Data/Czas	Jeśli opcja zawrzyj czas wydruku zostanie wybrana, data / czas w arkuszu zostanie umieszczona w prawym dolnym rogu każdej strony; w przeciwnym razie data / czas nie jest pokazywana.
Numer strony	Jest umieszczany na każdej stronie.

Zawartość

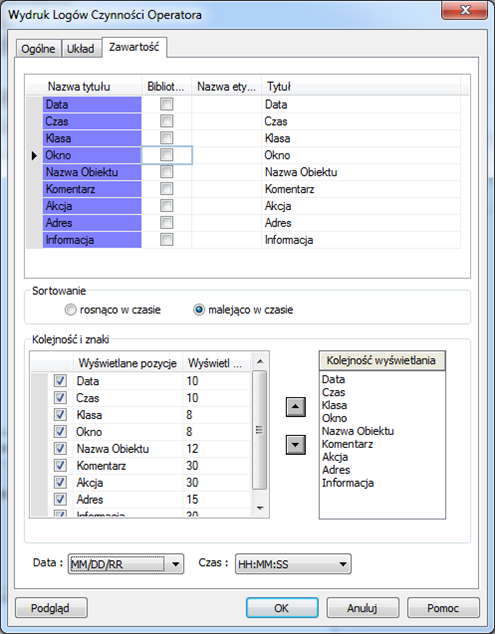

Opcja	Opis
Nazwa tytułu	Pozwala na wybór umieszczanych w wydruku elementów
Sortowanie	Rosnąco w czasie Ostatnie logi są umieszczone na dole. Malejąco w czasie Ostatnie logi są umieszczone na górze.
Data/Czas	Ustawia format wyświetlania daty i godziny.

13.35.3.3 Przykłady

Przykład 1

Poniższy przykład przedstawia jak wykonać logowanie czynności operatora.

1.        Utwórz obiekt przełącznik i numeryczny na oknie o numerze.

2.        Przejdź do ustawień logowania czynności operatora i zaznacz obiekt przełącznik i numeryczny znajdujące się na oknie 10.

3.        Utwórz obiekt pogląd logów czynności operatora i odpowiednio skonfiguruj go.

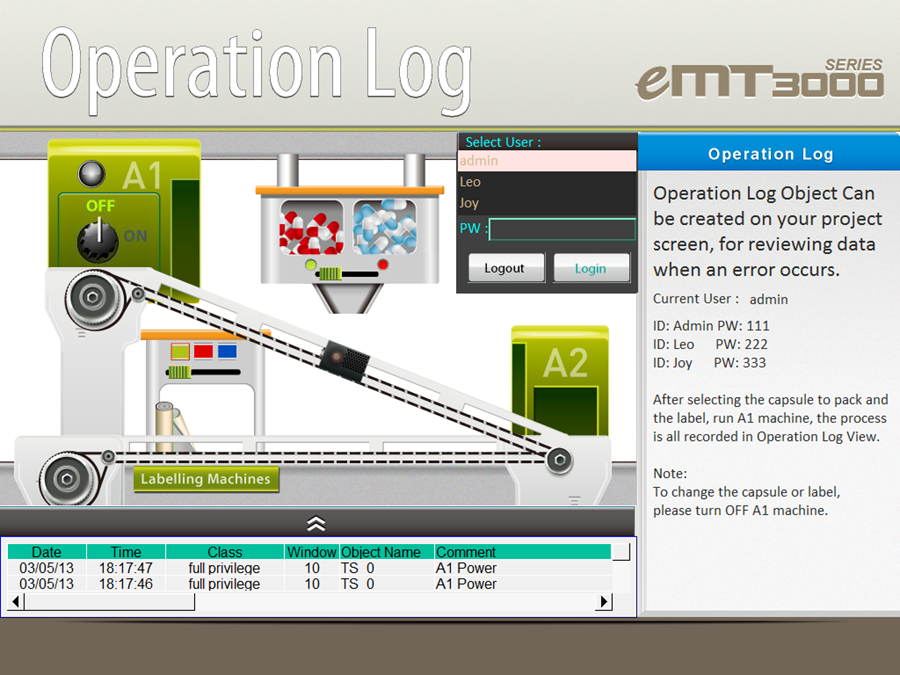

4.     Uruchom symulację Off-line; przełącz obiektem przełącznik, oraz wprowadź wartość do obiektu numerycznego. Operacje zostaną wyświetlone w obiekcie poglądu logów czynności operatora .



 Naciśnij ikonę, aby pobrać projekt demo. Przed pobraniem projektu demo sprawdź połączenie internetowe.

Przykład 2

Prześlij plik logów operacji do komputera przy użyciu Utility Managera lub użyj obiektu Backup, aby wysłać plik pocztą elektroniczną. Przesyłanie poprzez Utility Manager:

1.        Otwórz Utility Manager, wybierz zakładkę przesyłanie i następnie opcję zgrywanie.

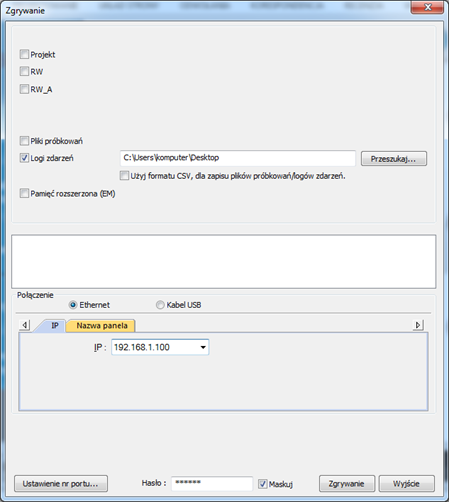

2.        Wybierz [Operation log], wprowadź nazwę i adres panela i następnie naciśnij przycisk [Pobierz].

l   Wysyłanie pliku pocztą elektroniczną

1.        Otwórz ustawienia systemowe i wybierz zakładkę e-Mail. Załącz funkcję wysyłania e-Mail’I i skonfiguruj ustawienia serwera pocztowego.

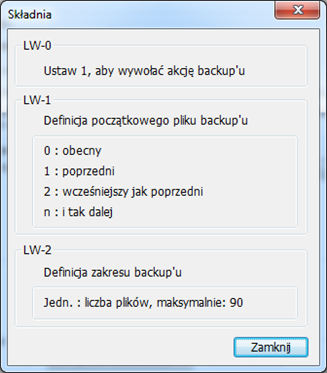

2.        Utwórz obiekt Backup, jako pliki źródłowe wybierz logi czynności operatora, a cel backup’u ustaw, jako e-Mail.

 Aby uzyskać więcej informacji zobacz rozdział “5 Ustawienia Systemowe Projektu”.

. 13-211

   13-285
