38. EasyDownload

Rozdział ten omawia jak korzystać z programu EasyDownload.

38.1. Wprowadzenie

Oprogramowanie EasyDownload umożliwia wgranie pliku projektu utworzonego w EasyBuilder Pro za pomocą kabla Ethernet lub USB do panela. W menu głównym EasyBuilder Pro wybierz zakładkę [Narzędzia], a następnie wybierz [Twórz dane dla wgrania projektu przez Pendrive lub Kartę SD], aby utworzyć plik projektu przed uruchomieniem EasyDownload.

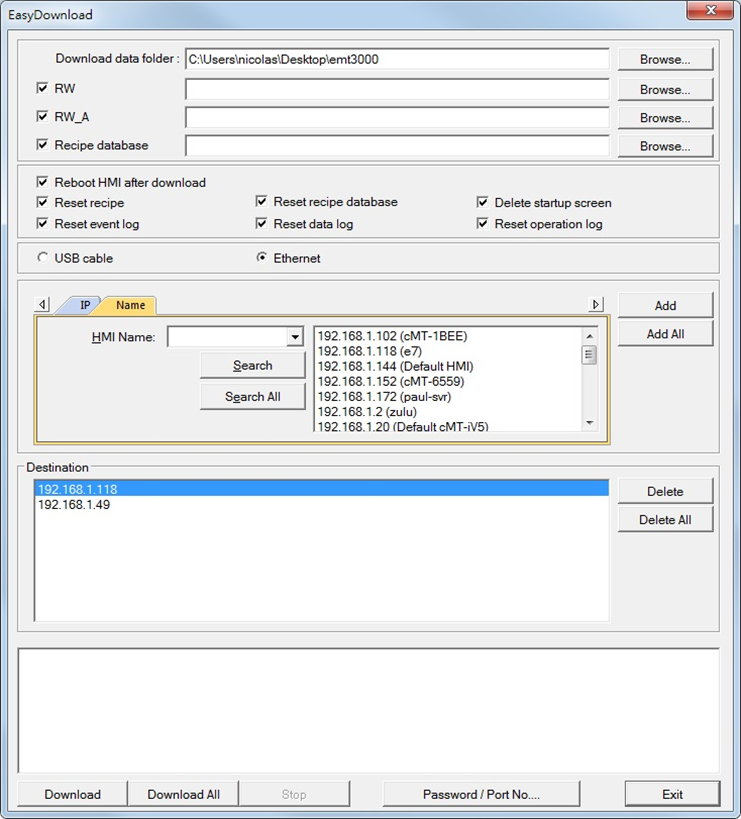

38.2. Konfiguracja

Opcja	Opis
Download data folder	Wyszukaj plik danych projektu do wgrania
RW	Wybierz dane receptury (.rcp) do wgrania
RW_A	Wybierz dane receptury (.rcp) do wgrania
Recipe database	Wybierz dane receptury bazodanowej (.db) do wgrania
Reboot HMI after download	Jeśli wybrano opcję, po wgraniu programu panel uruchomi się ponownie.
Reset recipe Reset recipe database Delete startup screen Reset event log Reset data log Reset Operation Log	Wybrane pliki zostaną usunięte przed wgraniem programu
USB cable	Wgraj program do HMI za pomocą kabla USB. Upewnij się, że sterownik USB jest poprawnie zainstalowany
Ethernet	Wgraj program do HMI za pomocą Ethernetu
IP	Wprowadź adres IP panela HMI
Name	Wprowadź nazwę panela HMI
Search	Wyszukaj poprzez nazwę panela
Search All	Wyszukaj wszystkie HMI będące w sieci
Add	Dodaj wybrany HMI do paneli, do których będzie wgrywany projekt
Add All	Dodaj wszystkie panele HMI będące w sieci, jako panele do których będzie wgrywany projekt
Destination	Lista wszystkich paneli HMI, do których będzie wgrywany program.
Delete	Usuń wybrany panel, z listy paneli, do których będzie wgrywany program
Delete All	Usuń wszystkie panele, z listy paneli, do których będzie wgrywany program
Download	Kliknij, aby rozpocząć wgrywanie programu do wybranego HMI
Download All	Kliknij, aby rozpocząć wgrywanie programu do wszystkich HMI

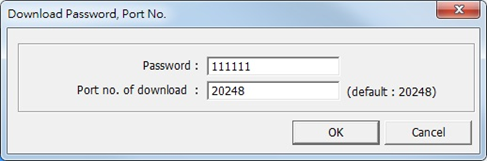

Password / Port No	Wprowadź hasło i numer portu do wgrania programu do panela HMI

Uwaga

n Na przykładzie panela z serii eMT3000, utworzony katalog danych do wgrania projektu ma strukturę jak pokazano poniżej. Należy wybrać katalog główny wygenerowanego pliku podczas wgrywania.

Główny katalog	Pierwszy podfolder	Drugi podfolder
emt3000	001
	002
	Pub	driver
		font

n Nazwa katalogu głównego zmienia się zależnie od serii modelu.

n Wgrywanie do wielu paneli HMI jest obsługiwane tylko przez Ethernet.

n Podczas wgrywania projektu do wielu paneli HMI na raz, wszystkie panele HMI muszą używać tego samego hasła i numeru portu.

n Proces wgrywania przebiega od początku listy Destination do jej dołu. Dopiero po wgraniu projektu do jednego HMI rozpocznie się wgrywanie do kolejnego HMI.

n Aby uniknąć długiego czasu oczekiwania na zgłoszenie się panelu HMI, który jest wyłączony, czas oczekiwania wynosi 3 sekundy.
