3.Tworzenie projektu w EasyBuilderPro

Ten rozdział wyjaśnia krok po kroku jak utworzyć nowy projekt w EasyBuilerPro.

3.1.      Wprowadzenie

Poniżej znajdują się procesy związane z tworzeniem nowego projektu.

1.       Tworzenie nowego projektu.

2.       Zapis i kompilacja projektu.

3.       Symulacja On-line i Off-line.

4.       Wgrywanie projektu do panela HMI.

Poniżej opisano każdy z procesów.

3.2.      Tworzenie nowego projektu

1.        Uruchom EasyBuilder Pro i stwórz nowy projekt.

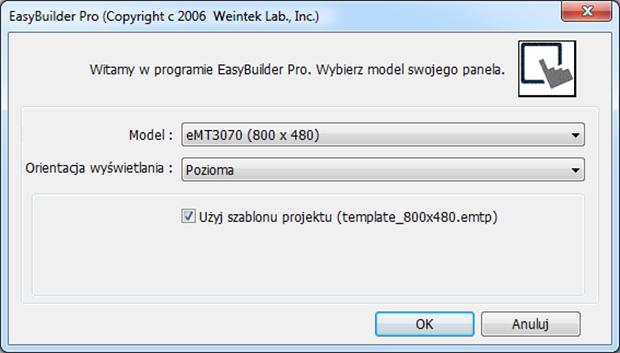

2.        Wybierz [Model] i zaznacz opcję [Użyj szablonu projektu].



3.        Naciśnij [Nowe].



4.        Skonfiguruj parametry.

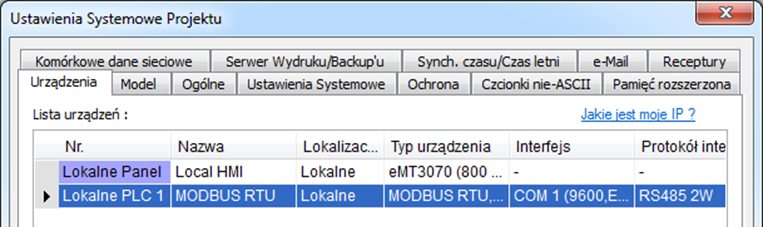

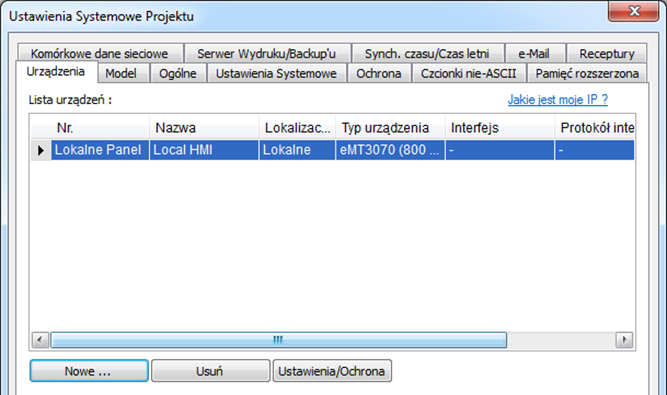

5.        Nowe urządzenie zostało dodane do listy [Listy urządzeń].

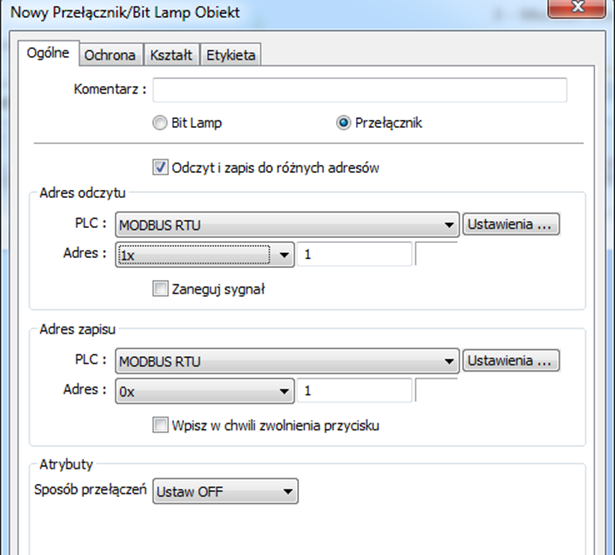

6.        Wybierz zakładkę obiekty [przyciski] , weź przełącznik  jako przykład i ustaw adres.

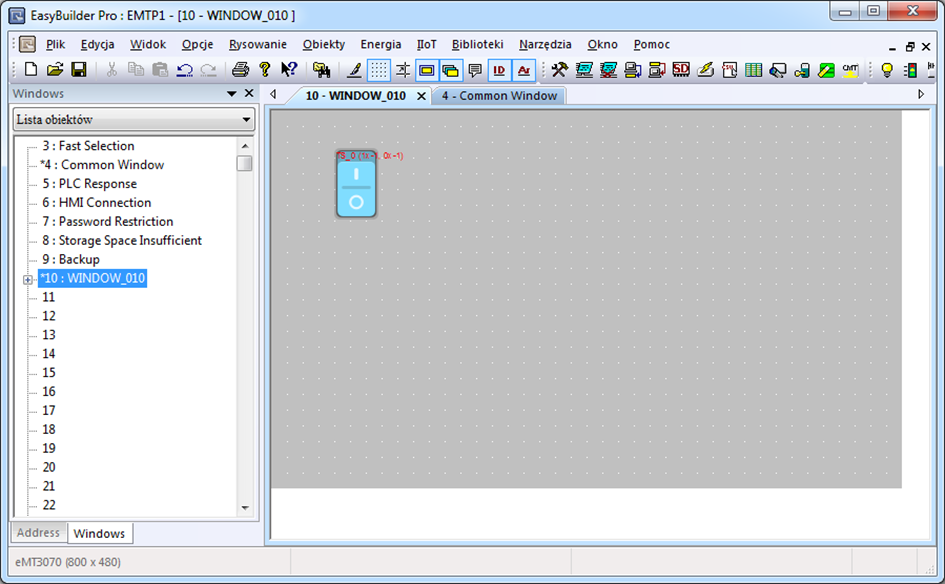

7.        Umieść obiekt w oknie edycji. Projekt został właśnie stworzony.

3.3.      Zapis i kompilacja projektu

1.        W EasyBuilder Pro na pasku narzędzi naciśnij [Plik] » [Zapisz] aby utworzyć plik .emtp.

2.        W EasyBuilder Pro na pasku narzędzi naciśnij [Narzędzia] » [Kompiluj] aby z pliku .emtp utworzyć plik .exob, który może być wgrany do HMI. Ta funkcja sprawdza również czy w projekcie nie ma błędów.



Uwaga

n   Dla cMT-SVR, rozszerzenie pliku projektu to .cmtp, zaś skompilowanego pliku do wgrania to .cxob.

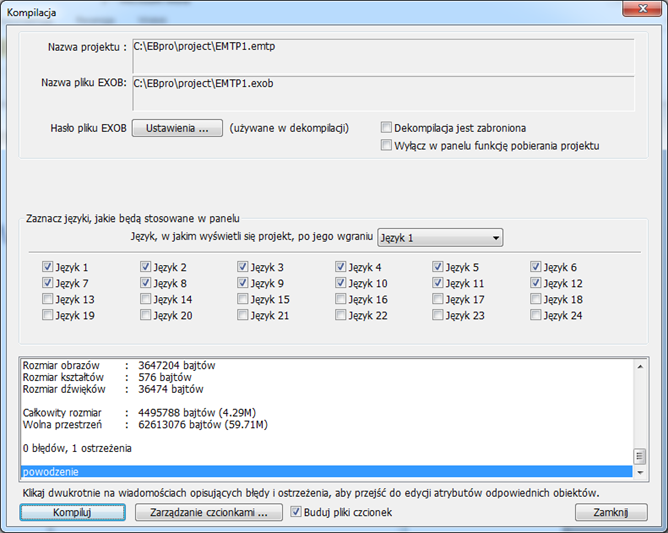

3.        Aby używać wielojęzyczności na panelu, wszystkie języki muszą być najpierw skonfigurowane w bibliotece etykiet. Podczas wgrywania projektu do HMI należy znaznaczyć potrzebne jezyki. Udaną kompilację pokazano na poniższej ilustracji:

3.4.      Symulacji On-line i Off-line

Symulacja Off-line: Symulacja projektu odbywa się na komputerze bez połączenia do jakichkolwiek urządzeń.

Symulacja On-line: Symulacja projektu odbywa się na komputerze z połączeniem do zdefiniowanych urządzeń w komunikacji np. sterowników PLC.

 Uwaga

n   Kiedy korzystasz z [symulacji On-line] na komputerze, jeśli urządzeniem zdefiniowanym w komunikacji lokalny sterownik PLC (PLC bezpośrednio podpięty do komputera), limit symulacji wynosi 10 minut.

3.5.      cMT Viewer

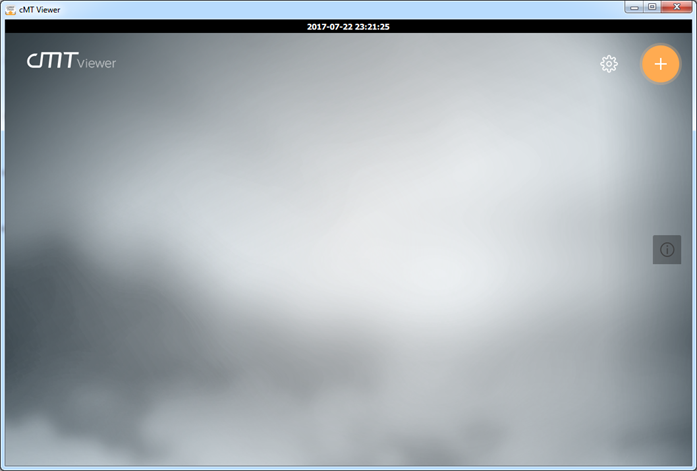

Ten program łączy się z panelami serii cMT poprzez sieć. Aby uruchomić ten program wybierz cMTViewer.exe znajdujący się w katalogu programu, lub w zakładce narzędzi w EasyBuilder Pro naciśnij [Narzędzia] » [cMT Viewer].

3.6.      Wgrywanie projektu do panela HMI

Poniżej opisana jak wgrać plik projektu do panela HMI.

Uwaga

n   Dla cMT-SVR procedurę wgrywania projektu do panela opisano w rozdziale 3.6.1.

n   Podczas wgrywania projektu do HMI używając kabla mini USB unikaj jednoczesnego podłączenia z PLC w celu uniknięcia zakłóceń podchodzących od niego.

3.6.1.   Konfiguracja w EasyBuilder Pro

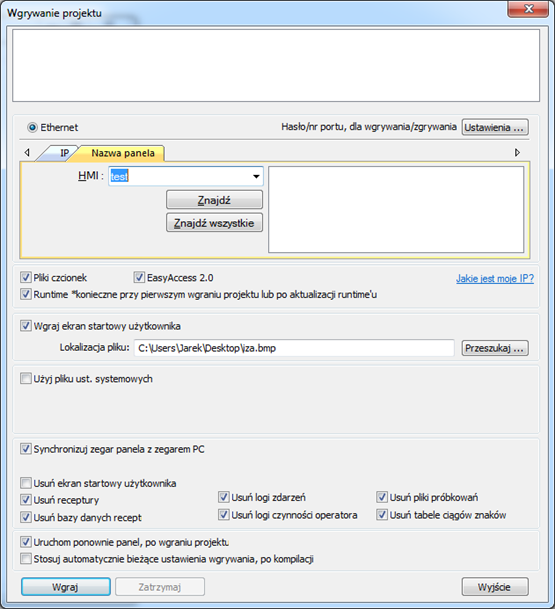

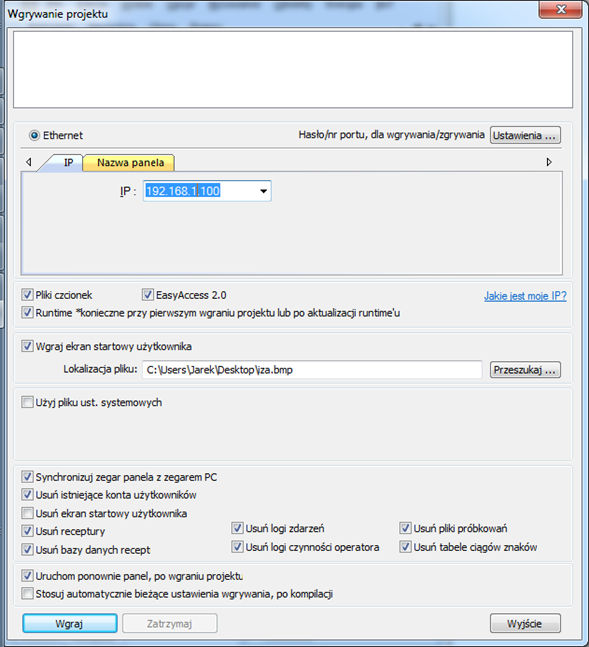

1.        Na pasku narzędzi w EasyBuilder Pro wybierz [Narzędzia] » [Wgrywanie]. Upewnij się, że wszystkie ustawienia są poprawne.

2.        Wybierz [Ethernet], ustaw hasło i IP panela HMI.

Opcja	Opis
Runtime	Zaznacz opcje Runtime, aby wgrać jądro systemu operacyjnego HMI. Musi ono zostać wgrane przy pierwszym wgrywaniu programu do panela, lub po aktualizacji oprogramowania.
Plik czcionek	Wgraj czcionki używane w projekcie.
EasyAccess 2.0	Wgraj sterowniki EasyAccess 2.0 (Ta opcja dostępna jest tylko dla serii MT8000iE. Dla innych modeli sterowniki wgrywane są automatycznie)
Wgraj ekran startowy użytkownika	Wgraj plik w formacie .bmp do HMI. Po ponownym uruchomieniu panela będzie on widoczny przed uruchomieniem projektu
Użyj pliku ust. systemowych	Wgraj ustawienia systemowe , aby zmienić ustawienia sprzętowe.
Synchronizuj zegar panela z zegarem PC	Synchronizacja czasu HMI z czasem PC podczas wgrywania projektu.
Usuń istniejące konta użytkowników, kontakty e-Mail i ustawienia SMTP	Zaznacz opcję usuń istniejące konta użytkowników, kontakty e-Mail i ustawienia SMTP przed wgraniem projektu. Opcje te są dostępne pod warunkiem wybrania opcji: [Ustawienia systemowe] » [Ochrona] » [Rozszerzony tryb ochrony] » [Użyj zadeklarowanych w panelu kont użytkowników (jeśli istnieją). W przeciwnym wypadku użyj poniższych ustawień] [Ustawienia systemowe] » [e-Mail] » [Użyj zdefiniowanych w panelu ustawień poczty wychodzącej i odbiorców (jeżeli istnieją). W przeciwnym wypadku użyj poniższych ustawień]
Usuń receptury/ Logi zdarzeń/ Pliki próbkowań/ bazy danych receptur/ logi czynności operatora/ tabele ciągów znaków/ ekran startowy użytkownika	Przed wgraniem programu wybrane pliki w HMI zostaną usunięte
Uruchom ponownie po wgraniu	Automatyczne ponowne uruchomienie HMI po wgraniu projektu.
Stosuj automatycznie bieżące ustawienia wgrywania, po kompilacji	Program skompiluje projekt i wgra go do ostatnio wybranego panela HMI. Sposób włączenia tej funkcji jest opisany w następnej części.

Uwaga

n   Dla cMT-SVR opcja [Runtime] i [Plik czcionek] jest niedostępna.

n   [Stosuj automatycznie bieżące ustawienia wgrywania, po kompilacji]

Jeśli ta opcja jest zaznaczone EasyBuilder Pro po kompilacji automatycznie wgra plik projektu do ostatnio wybranego panela HMI.

1.        Na pasku narzędzi w EasyBuilder Pro wybierz [Opcje] » [Preferencje].

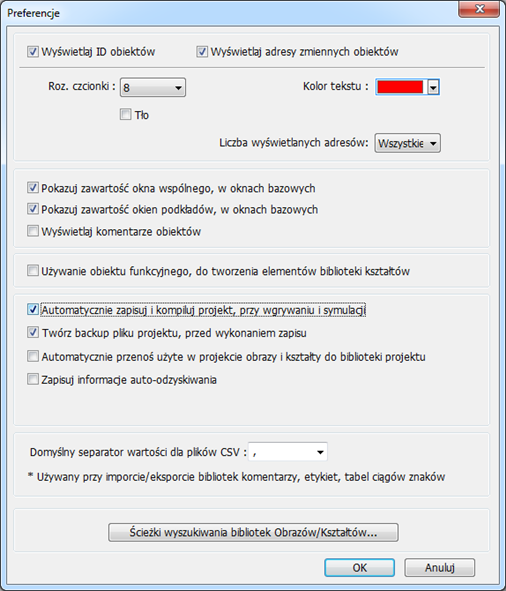

2.        Zaznacz opcję [Automatycznie zapisuj i kompiluj projekt, przy wgrywaniu i symulacji] .



3.       Na pasku narzędzi w EasyBuilder Pro naciśnij [Zapisz] i dopiero wtedy [Wgraj].

4.       W oknie dialogowym wybierz opcję [Stosuj automatycznie bieżące ustawienia wgrywania, po kompilacji].

5.       Naciśnij [Wgraj].

6.       Po zakończeniu wgrywania, gdy następny raz wybierzesz opcję [Wgraj] EasyBuilder Pro automatycznie skompiluje i wgra projekt do ostatnio wybranego panela HMI.

3.6.2.   Nadanie nazwy dla HMI

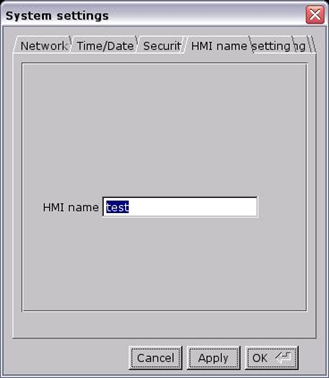

1.        Wejdź do ustawień systemowych na panelu [System settings] i w zakładce [HMI name] nadaj nazwę panelowi.

2.        Po stronie komputera PC, wybierz zakładkę [Nazwa panela]. Aby użyć opcji [Znajdź], wpisz najpierw nazwę panela, a następnie go wyszukaj. Opcja [Znajdź wszystkie] wyszykuje wszystkie panele w tej samej sieci.

3.6.3.   Wgrywanie przy pomocy kabla USB

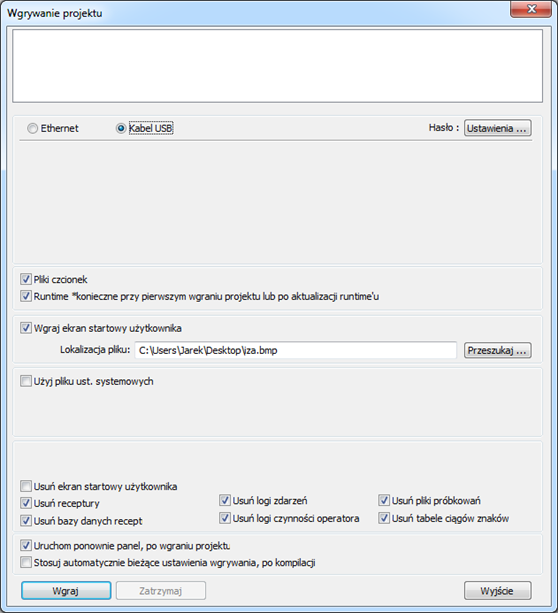

Wybierz opcję [Kable USB] aby wgrać projekt przy pomocy kabla USB do panela. Ustawienia opisane są szerzej w rozdziale “3.6.1 Konfiguracja w EasyBuilder Pro”. Przed wgraniem projektu poprzez kabel USB upewnij się, że sterowniki USB zostały zainstalowane. Przejdź do [Panelu sterowania] » [Manadżer urządzeń] aby sprawdzić czy sterowniki zostały zainstalowane. Jeśli nie, postępuj zgodnie z instrukcję ”installation steps”, aby zainstalować sterowniki ręcznie.

3.6.4.   Korzystanie z pamięci USB lub karty SD

Poniższe kroki wyjaśniają jak wgrać projekt do panela korzystając z pamięci USB lub karty SD.

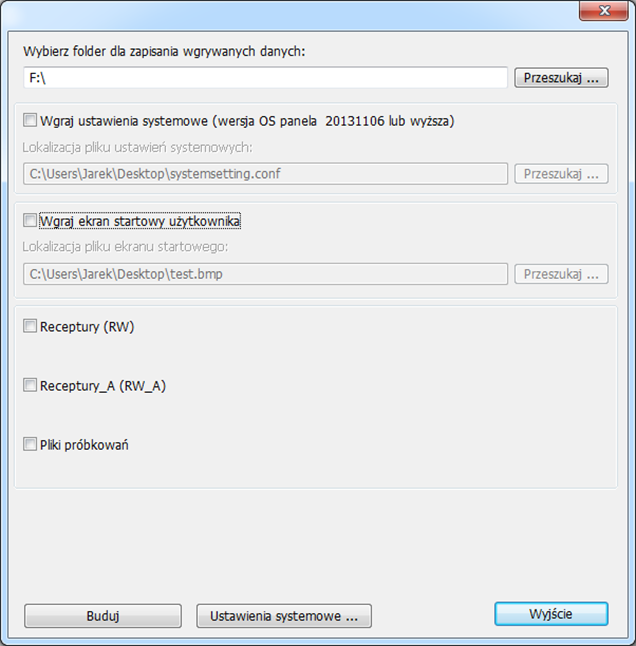

1.        Z paska narzędzi w EasyBuilder Pro wybierz zakładkę [Narzędzia] » [Twórz dane dla wgrania projektu przez pendrive lub kartę SD].





2.        Podepnij zewnętrzną pamięć (pamięć USB lub kartę SD) do panela.

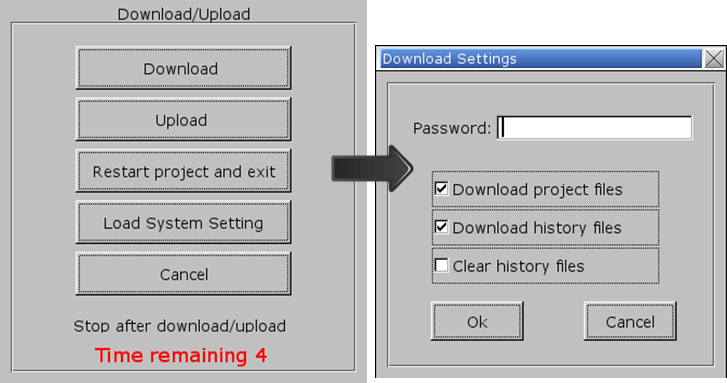

3.        Wybierz opcję  [Download] i wprowadź hasło.

4.        Po wprowadzeniu prawidłowego hasło pokażą się foldery w urządzeniu zewnętrznym (pccard: karta SD; usbdisk: pamięć USB).

5.        Wskaż ścieżkę do katalogu zawierające pliki projektu i następnie naciśnij [OK], aby rozpocząć wgrywanie.



Uwaga

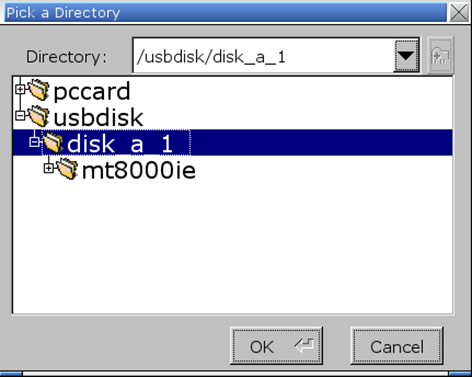

n   Proszę wybrać katalog nadrzędny dla plików projektu wygenerowanych w EasyBuilderPro. Dla powyższego przykładu należy wybrać katalog disk_a_1, a nie mt8000ie.

n   Można wybrać opcję [Load system settings] aby wczytać wgrane ustawienia sprzętowe skonfigurowane w programie EasyBuilder Pro na kartę SD lub pamięć USB. Aby uzyskać więcej informacji zobacz rozdział "4 Ustawienia sprzętowe".

3.7.  Zgrywanie projektu z panela HMI

1.        Na pasku narzędzi w EasyBuilder Pro wybierz zakładkę [Narzędzia] » [Zgraj].

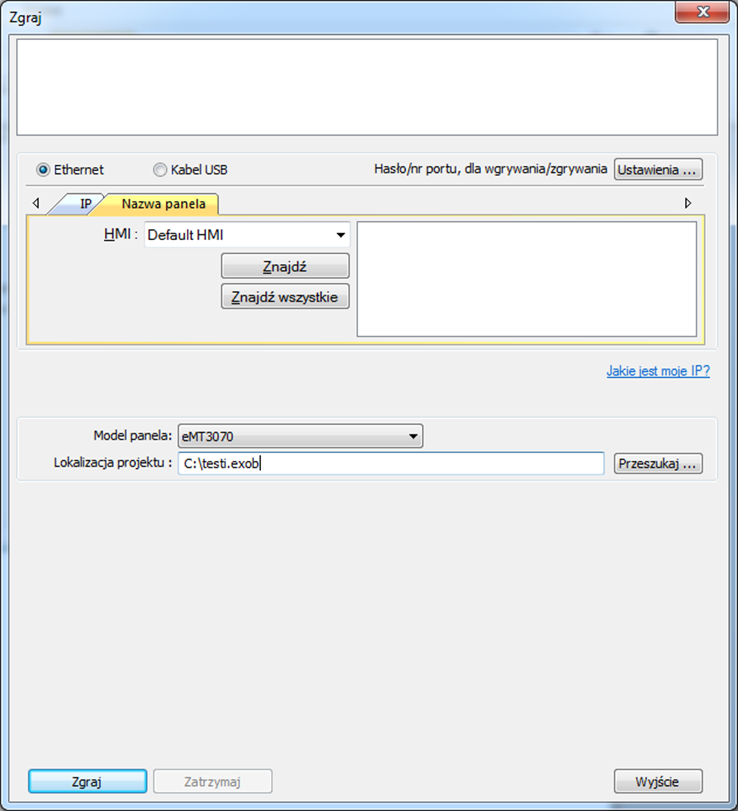

2.        Ustaw adres IP panela HMI, wybierz model panela HMI, oraz lokalizację i nazwę dla zgrywanego pliku, następnie naciśnij [Zgraj].
