17. Przesyłanie plików receptur
Rozdział ten omawia sposób przesyłania danych w recepturach
17.1. Wprowadzenie
Dane w recepturach odnoszą się do danych przechowywanych w adresach RW i RW_A. Sposób odczytywania i zapisywania tych adresów jest taki sam, jak obsługa rejestrów. Różnica polega na tym, że dane receptury są przechowywane w pamięci nieulotnej flash, po ponownym uruchomieniu interfejsu HMI wartości w rejestrach RW i RW_A nie są zerowane.
Rozmiar danych receptury, które można przechować w rejestrach RW, wynosi 512 000 słów, a w RW_A wynosi 64 000 słów. Użytkownicy mogą aktualizować dane receptury przy pomocy karty SD, pendrive’a, kabla USB lub poprzez sieć Ethernet. Dane z receptur można również przesłać z panel HMI na komputer; ponadto dane z sterownika PLC można zapisać w recepturach. Poniżej wyjaśniono sposoby przesyłania danych z receptur.
17.2. Kroki do wgrywania pliku receptur poprzez Ethernet lub kabel USB

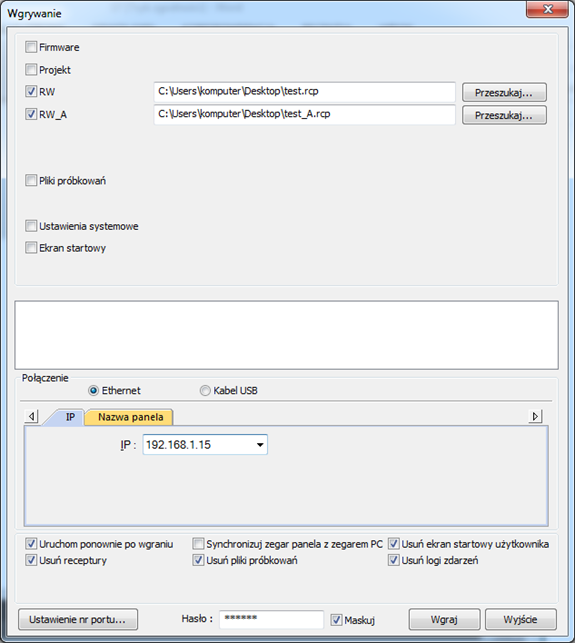

1. Otwórz Utility Manager i w zakładce przesyłanie wybierz opcję [Wgrywanie].
2. Zaznacz [RW] i [RW_A] a następnie [Przeszukaj], aby wskazać plik z recepturami.
3. Po wgraniu, zresetuj panel HMI, rejestry RW i RW_A zostaną zaktualizowane.
Jeśli opcja [uruchom ponownie po wgraniu] jest wybrana, manualny reset panela nie jest wymagany.
Jeśli opcja [Usuń receptury] jest wybrana, system wyzeruje wszystkie wartości w rejestrach RW i RW_A przed wgraniem pliku receptur do panela.
17.3. Kroki do wgrywania pliku receptur z karty SD lub pendrive’a

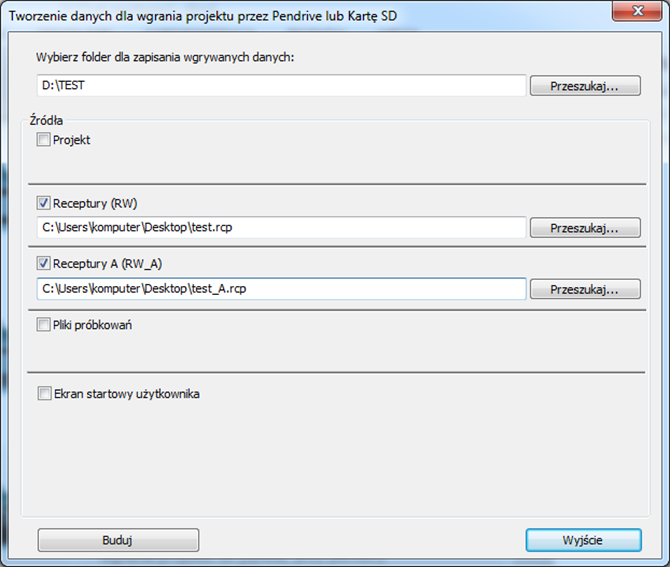

1. Otwórz Utility Manager i w zakładce przesyłanie wybierz opcję [Twórz dane dla wgrania projektu przez Pendrive lub Kartę SD].
2. Wsuń kartę SD lub pendrive’a do komputera.
3. Naciśnij przeglądaj, aby wskazać miejsce zapisu pliku.
4. Naciśnij buduj, EasyBuilder Pro zapisze plik na karcie SD lub pendrive’ie.
Uwaga
n Po pomyślnym utworzeniu danych na pamięci zewnętrznej można znaleźć dwa foldery: history i emt3000. Folder emt3000 służy do przechowywania pliku projektu; folder history służy do przechowywania danych receptury i rekordów próbkowania danych / rekordów alarmów.
17.4. Przesyłanie danych do receptur

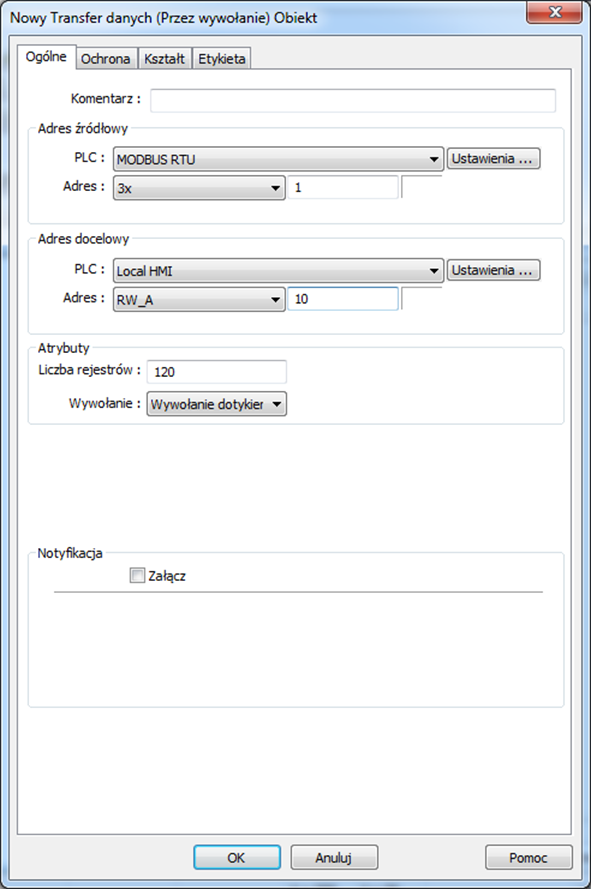

Należy użyć funkcji transfer danych (Przez wywołanie), aby przesłać dane receptury do wskazanego adresu lub zapisać dane na rejestrach [RW] i [RW_A].
| Opcja | Opis |
| Adres źródłowy | Ustawienie źródła danych |
| Adres docelowy | Ustawienie miejsce docelowe do przesłania danych |
| Atrybuty | Ustawia liczbę rejestrów do przesłania z miejsca źródłowego do miejsca docelowego |
17.5. Automatyczny zapis receptur
Aby przedłużyć żywotność pamięci flash w panelu HMI, system automatycznie zapisuje dane receptury w HMI raz na minutę. Aby uniknąć utraty danych po wyłączeniu interfejsu HMI podczas interwału zapisywania danych, bit systemowy [LB-9029: Wymuś natychmiastowe zapamiętanie receptur (RW) (ustaw ON)], gdy przejdzie w stan wysoki spowoduje, że system natychmiastowo zapisze dane receptury. Ustawienie w stan wysoki bitu [LB-9028: resetuj wszystkie dane receptur (ustaw ON)], spowoduje wyzerowanie wszystkich rejestrów RW i RW_A.
