20. Podłączenie czytnika kodów kreskowych

W tym rozdziale wyjaśniono, jak podłączyć czytnik kodów kreskowych i nadać odpowiednie ustawienia.



20.1.    Wprowadzenie

Do panela HMI można podłączyć czytnik kodów kreskowych za pomocą następujących interfejsów:

l   Portu USB

l   Portu COM

Po podłączeniu czytnika kodów kreskowych, należy dodać nowe urządzenie, wykonując następujące czynności.



20.2.     Kroki do podłączenia czytnika kodów kreskowych

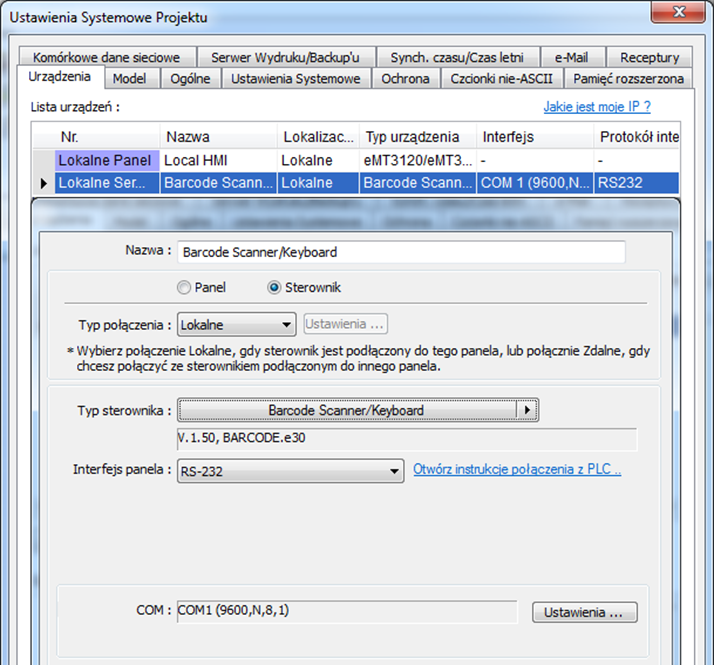

1.        W oprogramowaniu EasyBuilderPro, na pasku narzędzi należy wybrać » [Edycja] » [Ustawienia systemowe] » i dodać nowe urządzenie do listy urządzeń.

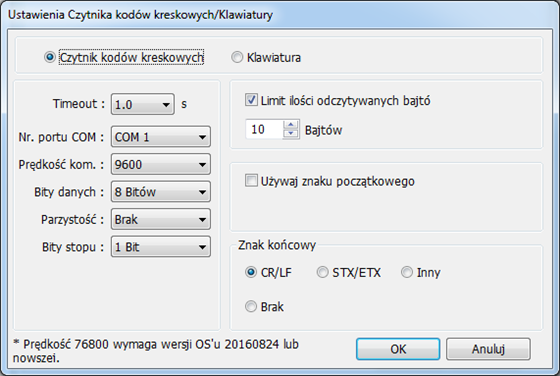

2.        Naciśnij [Ustawienia], aby nadać ustawienia czytnika kodów kreskowych/klawiatury.

Opcja	Opis
Timeout	Po wybraniu [Czytnik kodów kreskowych], jest to czas, przez jaki urządzenie będzie odczytywać kod. Po wybraniu [Klawiatura] można ustawić zakres czasowy dla wpisów z klawiatury. System rozpoczyna odliczanie czasu od pierwszego wpisu
Nr. portu COM Prędkość kom. Bity danych Parzystość     Bity stopu	Podczas korzystania z portu COM, należy poprawnie ustawić parametry komunikacji Podczas korzystania z USB ustawiania te nie są wymagane
Limit ilości odczytywanych bajtów	Jeśli ta opcja jest wybrana, liczba bajtów odczytanych przez czytnik kodów kreskowych jest ograniczona, aby zapobiec przeciążeniu. Zakres wynosi od 10 do 512. Pamiętaj, że danych nie można odczytać, jeśli przekroczą limit.
Używaj znaku początkowego	Jeśli ta opcja jest wybrana, dane są odczytywane tylko wtedy, gdy pierwsze znaki w kodzie są identyczne z kodem startowym, w przeciwnym razie dane zostaną zignorowane. Kod startowy nie będzie przechowywany w adresie odczytanych kodów kreskowych Na przykład: jeśli kod początkowy to 255 (0xff), a odczyt danych jest następujący:0xff 0x34 0x39 0x31 0x32 0x30 0x30 0x34 0x37 Dane odczytane w wyznaczonym adresie czytnika kodów kreskowych będą następujące: 0x34 0x39 0x31 0x32 0x30 0x30 0x34 0x37
Znak końcowy	Znak końcowy oznacza koniec danych. Po wykryciu go następuje zakończenie odczytu
CR/LF	Znak końcowy 0x0a lub 0x0d
STX/ETX	Znak końcowy 0x02 lub 0x03
Other	Użytkownik może sam zdefiniować znak końcowy
Brak	Jeśli ta opcja jest wybrana, HMI odczyta wszystkie dane do wyznaczonego adresu czytnika kodów kreskowych

Po nadaniu ustawiań nowe urządzenie zostanie dodane do listy urządzeń.
Teraz czytnik kodów kreskowych można wybrać z listy [PLC] podczas tworzenia obiektu.

Rodzaje adresów są wymienione w poniższej tabeli.

Typ adresu	Nazwa	Opis
Bit	FLAG	FLAG 0 wskazuje status odczytu danych. Podczas odczytu danych stan zmiennej FLAG 0 jest w stanie OFF i po pomyślnym odczytaniu danych zmienia się w stan ON
	RESET	RESET 0 czyści dane w zmiennych BARCODE i RESULT po ustawieniu w stan ON.
	CONNECT_STATUS	CONNECT_STATUS 0 wskazuje, czy czytnik kodów kreskowych (interfejs USB) jest podłączony. Gdy stan zmiennej jest ON, czytnik kodów kreskowych jest podłączony.
Rejestr	BARCODE	BARCODE 0: Liczba obecnie czytanych bajtów. BARCODE 1 ~ n: Przechowuje odczytane dane.
	RESULT	RESULT 0 wskazuje wynik odczytu danych. Następujące kody oznaczają: 0x00 oczekiwanie na odczyt kodu kreskowego 0x01 kod kreskowy odczytany pomyślnie 0x02 błąd odczytu kodu kreskowego 0x03 Przekroczono liczbę bajtów określoną w [Limit ilości odczytywanych bajtów]. 0x04 Znak początkowy odczytanych danych nie jest zgodny z ustawionym 0x05 Znak końcowy odczytanych danych nie pasuje do ustawionego

Przykład 1

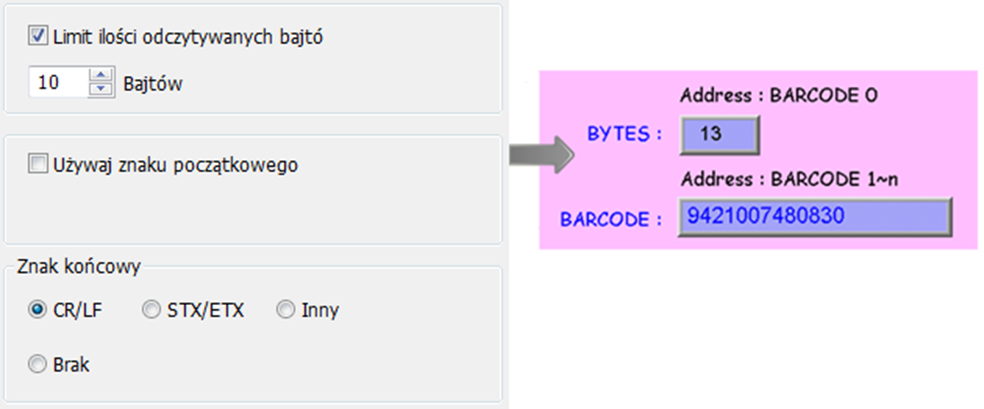

Poniżej znajduje się przykład ustawienia czytnika kodów kreskowych. Odczytywany kod kreskowy to 9421007480830. Do pierwszego, który jest obiektem numerycznym przypisano zmienną BARCODE 0 (BYTES), drugi obiekt, to obiekt ASCII i przypisano do niego zmienną BARCODE 1 ~ n.

W tym przykładzie dane odczytywane z czytnika kodów kreskowych są zapisywane do poszczególny zmiennych wymienionych w poniższej tabeli:

Adres czytnika kodów kreskowych	Wartość
BARCODE 0	13 bajtów (dziesiętna) Jednak zapisane dane to 14 bajtów = 7 słów. Dzieje się tak, dlatego, że gdy liczba bajtów jest liczbą nieparzystą, system dodaje bajt (0x00), aby uzyskać liczbę parzystąv
BARCODE 1	3439 (HEX)
BARCODE 2	3132 (HEX)
BARCODE 3	3030 (HEX)
BARCODE 4	3437 (HEX)
BARCODE 5	3038 (HEX)
BARCODE 6	3038 (HEX)
BARCODE 7	0030 (HEX)

Uwaga

n   Do panela HMI można podłączyć tylko jeden czytnik kodów kreskowych USB. Gdy lista urządzeń w projekcie zawiera tego rodzaju urządzenie, rejestr systemowy LB-9064: [załącz czytnik kodów kreskowych USB (wyłącz klawiaturę) (gdy ON))] jest ustawione w stan ON. Aby ponownie włączyć klawiaturę USB i przestać korzystać z czytnika kodów kreskowych USB, należy najpierw ustawić LB-9064 w stan OFF.

 Naciśnij ikonę, aby pobrać przykładowy projekt. Przed pobraniem należy sprawdzić połączenie internetowe.
