40. Strumieniowanie obrazu poprzez Ethernet

Rozdział ten omawia jak ustawić strumieniowanie obrazu poprzez Ethernet.

40.1.     Wprowadzenie

Dzięki funkcji strumieniowania obrazu wideo z kamery USB podpiętej do panela HMI można ten obraz przesyłać i przeglądać w przeglądarkach internetowych i innych urządzeniach.

40.2.     Konfiguracja

Zamiast konfigurowalnego obiektu w EasyBuilder Pro, funkcja strumieniowania obrazu jest kontrolowana przez rejestry systemowe. Aby włączyć strumieniowanie obrazu należy ustawić adresy bitowe lub użyć makr, aby dodać następujące rejestry systemowe do pliku projektu.

LB-12356:    załącz (ustaw ON)/wyłącz(ustaw OFF) web streaming

LB-12357:    stan web streaming'u (ON: załączony / OFF: wyłączony)

Ustaw LB-12356 w stan ON, aby rozpocząć strumieniowanie obrazu lub w stan off , aby go zatrzymać.

Bit LB-12357 wskazuje stan strumieniowania obrazu. Gdy LB-12357 jest włączony, transmisja internetowa jest włączona i działa. Kiedy LB-12357 jest wyłączony, strumieniowanie jest zatrzymane.
Strumieniowe obrazu w sieci nie może się rozpocząć, gdy kamera USB nie jest podłączona.

40.3.     Operacje

Najpierw należy upewnić się, że funkcja strumieniowania obrazu jest włączona i działa. Aby przesłać obraz do przeglądarki, wprowadź adres IP urządzenia HMI oraz port 8080. Na przykład, jeśli adres IP to 192.168.1.100, wprowadź:

http://192.168.1.100:8080

Przykład 1

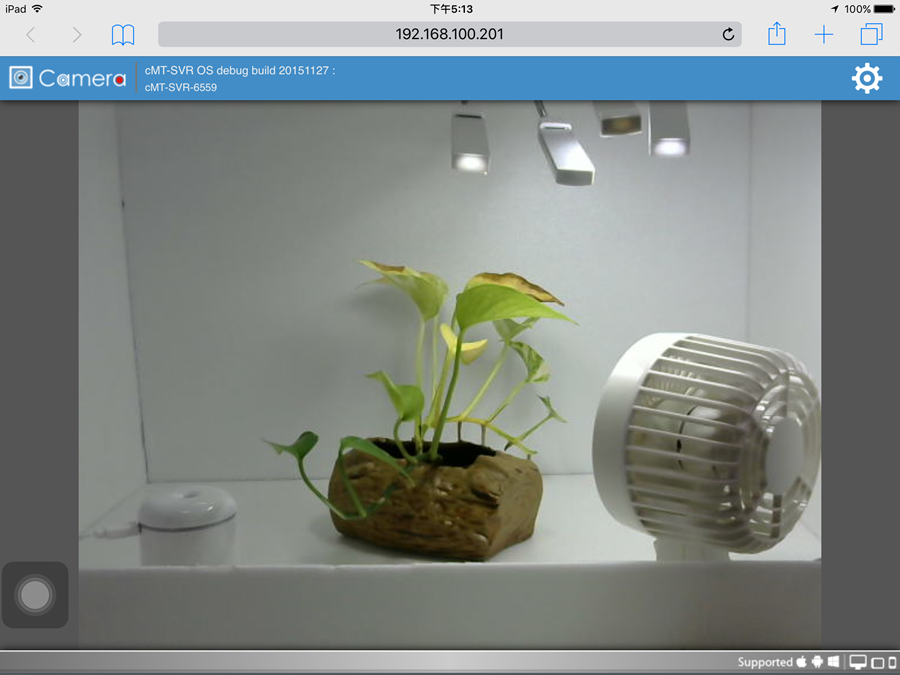

Poniżej znajduje się obraz strumieniowanego wideo na iPadzie w do monitorowania instalacji.

Uwaga

n   Podczas korzystania z usługi EasyAccess 2.0, adres IP HMI jest wirtualnym adresem IP uzyskanym w oprogramowaniu.

40.4.     Modele wspierające funkcję
