22. Rejestry systemowe

Rozdział ten omawia zastosowanie różnych rejestrów systemowych

22.1.    Wprowadzenie

Niektóre rejestry słowne i bity są zarezerwowane w EasyBuilder Pro, jako rejestry systemowe dla różnych funkcji. Ten rozdział omawia różne typy rejestrów.
Litera "C" w tabelach rejestrów oznacza "Kontrolę", oznacza to, że rejestr ten nie tylko umożliwia operację zapisu, ale także może być kontrolowany przez program Makro lub zdalnie podłączony panel HMI.
Podczas korzystania z modelu serii cMT można wybrać rejestry PLW i PLB. LW / LB są rejestrami lokalnymi, natomiast PLW / PLB są rejestrami dostępnymi dla połączone z urządzeniem użytkownika i nie są współdzielone z innymi. Urządzeniem łączącym się z panelem może być: cMT-iV5, iPad, urządzenie z systemem Android... itd. Podczas podłączania się z modelem z serii cMT przez jednego lub wielu użytkowników, rejestry PLW / PLB można ustawić tylko na urządzeniu, którym się łączymy, nie będą widoczne dla pozostałych użytkowników.


. 22-1

22.2.    Zakresy adresów w panelu HMI 22-4

22.2.1.    Bity

Rejestr Typ Zakres Format
Lokalny bit LB 0 ~ 12399 DDDDD
Bit użytkownika PLB 0 ~ 12399 DDDDD
Lokalny bit z słowa LW_Bit 0 ~ 1130015

DDDDDdd

DDDDD: adres

     dd: nr bitu (00 ~ 15)
Bit z słowa użytkownika PLW_Bit 0 ~ 1079915

DDDDDdd

DDDDD: adres

     dd: : nr bitu (00 ~ 15)
Podtrzymywany indeks bitowy RBI 0 ~ 65535f

DDDDDh

DDDDD: adres

h: nr bitu (0 ~ f)

    Używa słowa LW-9000 jako index rejestru dla odpowiadającej zmiennej RBI
Podtrzymywany bit z słowa RW_Bit 0 ~ 524287f

DDDDDh

DDDDD: adres

h: nr bitu (0 ~ f)
Podtrzymywany bit z słowa RW_A_Bit 0 ~ 524287f

DDDDDh

DDDDD: adres

h: nr bitu (0 ~ f)

. 22-4

22.2.2.    Słowa

Rejestr Typ Zakres Format
Lokalne słowo LW 0 ~ 11300 DDDDD
Słowo użytkownika PLW 0 ~ 10799 DDDDD
Podtrzymywane słowo RW 0 ~ 524287 DDDDDD
Podtrzymywane słowo RW_A 0 ~ 65535 DDDDD
Podtrzymywane indeks słowny RWI 0 ~ 65535

DDDDD

Używa słowa LW-9000 jako index rejestru dla odpowiadającej zmiennej RWI

Pamięć zewnętrzna EM0 ~ EM9 0 ~ 1073741823

DDDDDDDDDD

. 22-4

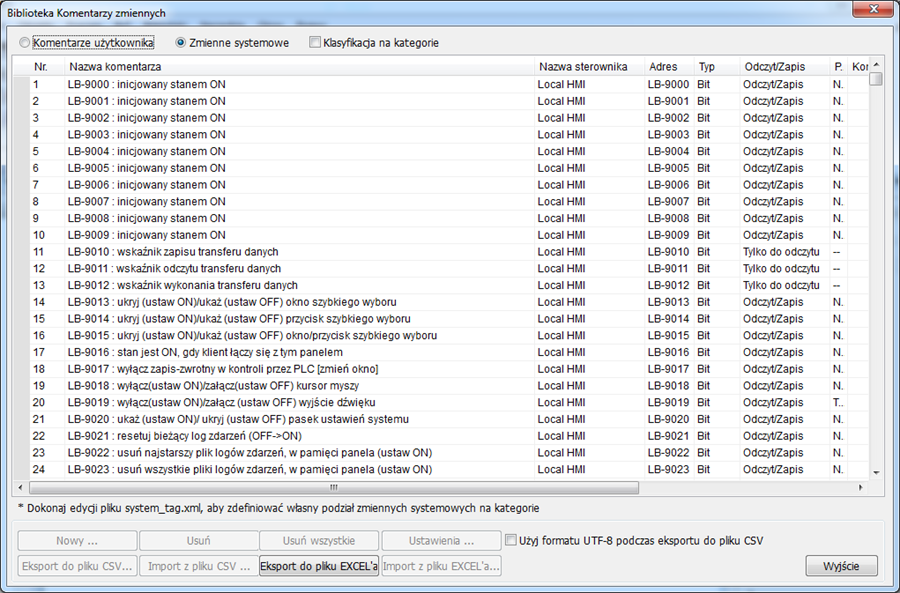

22.3.    Rejestry systemowe. 22-5

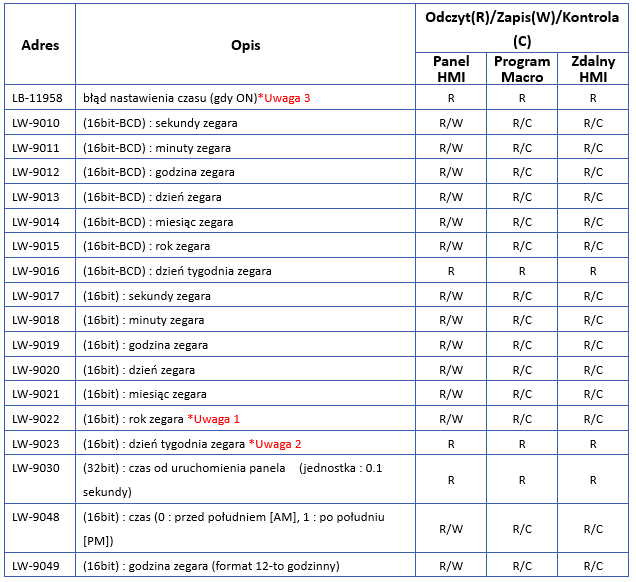

22.3.1.    Czas panela


Uwaga

1.       Zakres wartości wynosi: 2000 ~ 2037.

2.       Zakres wartości wynosi: 0 ~ 6, rozpoczynając od niedzieli i kończąc na sobocie.

3.     W przypadku korzystania z rejestrów LW-9010 do LW-9023 w celu aktualizacji czasu RTC, system sprawdzi, czy czas RTC został pomyślnie zaktualizowany. Jeśli system nadal nie zaktualizuje czasu RTC, rejestr systemu [LB-11958: błąd nastawienia czasu (gdy ON)] zostanie ustawiony na ON i a czas zostanie przywrócony do czasu przed aktualizacją. Aktualizacja czasu na podczas symulacji programu na PC przy użyciu rejestrów LW-9010 do LW-9023 jest niemożliwa.

. 22-5

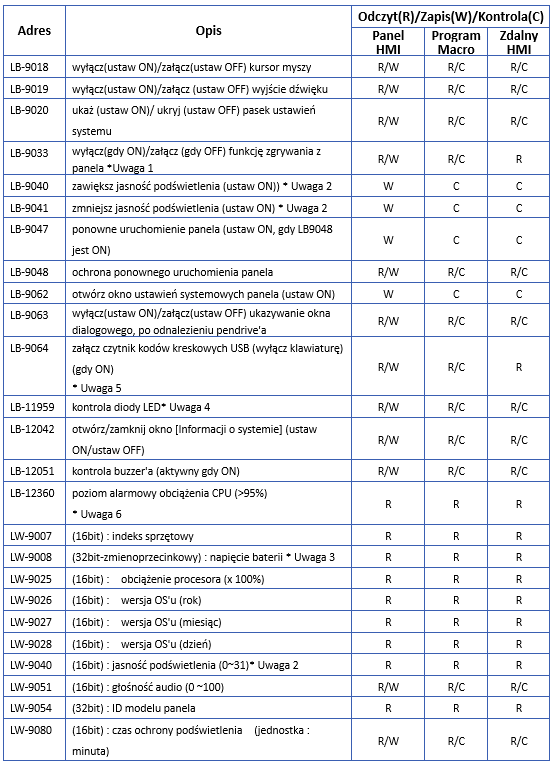

22.3.2.    O panelu/kontrola panela



image.pngUwagi

1.        Po zmianie ustawień, należy zrestartować panel HMI, aby aktualizacje zaczęły obowiązywać.

2.        Należy używać rejestru LW-9040 razem z rejestrami LB-9040 ~ LB-9041, aby wyregulować jasność podświetlenia ekranu, zakres: 0 ~ 31..

3.        Obsługiwany tylko przez serie eMT. Kiedy poziom napięcia baterii, wskazany przez LW-9008, spadnie poniżej 2.8V, zaleca się wymianę baterii..

4.        Podczas korzystania z wielu rządzeń mTV lub cMT-SVR, można wykorzystać ten rejestr, aby włączyć diodę led na wybrany panelu i ułatwić identyfikację urządzenia.

5.        LB-9064: Włącza czytnik kreskowy podpięty pod złącze USB (wyłącza klawiaturę).



image.png Naciśnij ikonę, aby pobrać projekt demonstracyjny. Sprawdź połączenie internetowe przed pobieraniem.

6.        Ten rejestr zostanie włączony, jeśli obciążenie procesora przekroczy 95% przez 30 sekund.

. 22-6

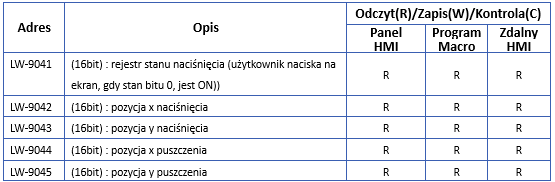

22.3.3.    Pozycja naciśnięcia




image.pngNaciśnij ikonę, aby pobrać projekt demonstracyjny, który wyjaśnia jak korzystać z rejestrów pozycji naciśnięcia. Sprawdź połączenie internetowe przed pobieraniem.

. 22-7

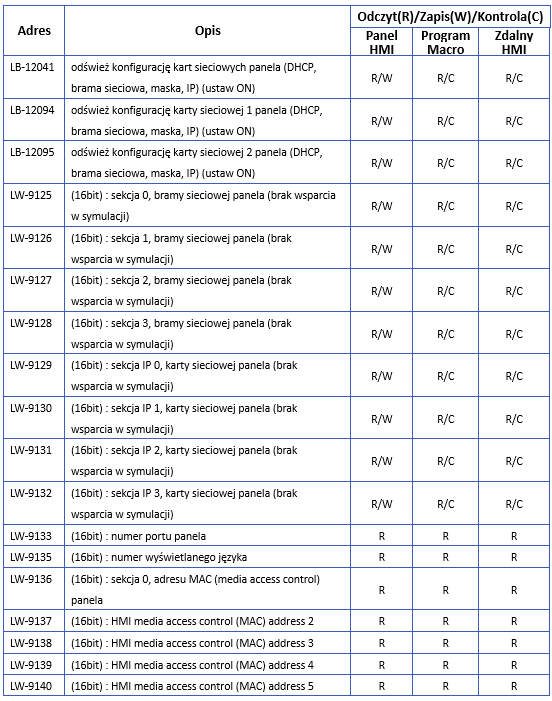

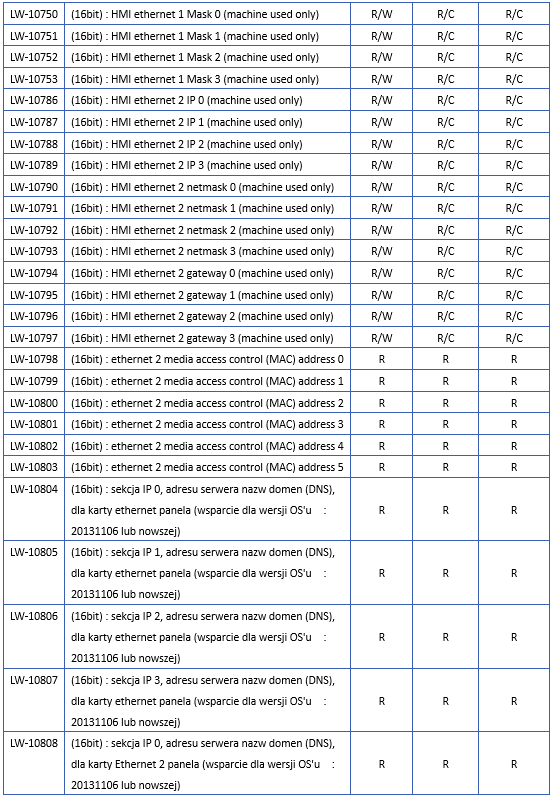

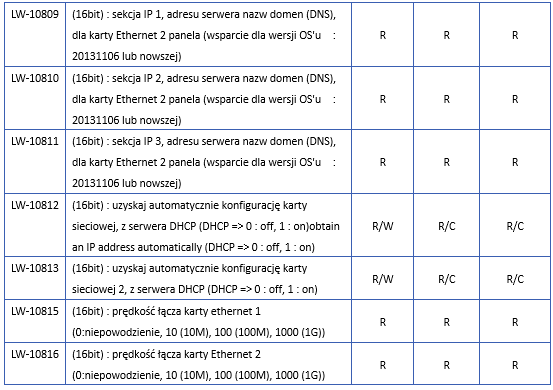

22.3.4.    Local HMI Network Information




image.png Uwaga

1.        Rejestry dotyczące sieci Ethernet 2 są dostępne tylko dla modelu cMT-SVR.

. 22-8

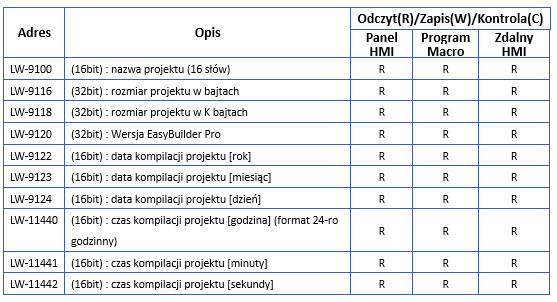

22.3.5.    Informacja o pliku projektu


. 22-10

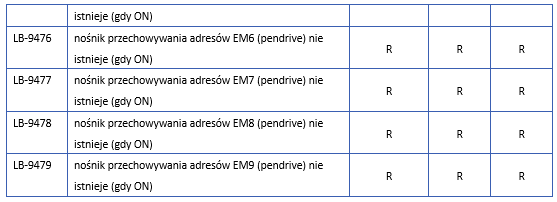

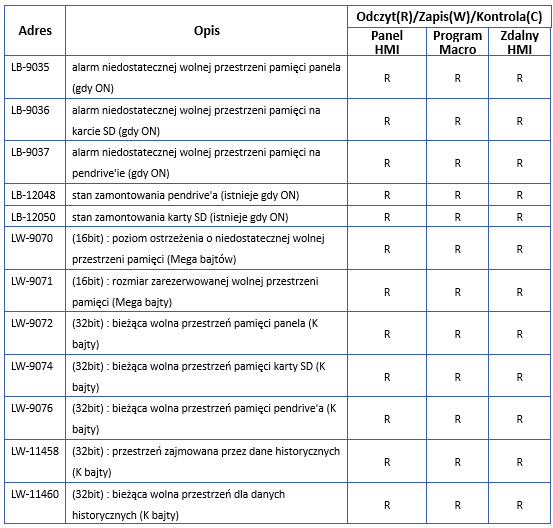

22.3.6.    Zarządzanie przestrzenią przechowywania


image.png Naciśnij ikonę, aby pobrać projekt demonstracyjny wyjaśniający, jak używać rejestrów LW-9072 ~ LW-9076 wraz z obiektem Backup. Przed pobraniem należy sprawdzić połączenie internetowe.

. 22-11

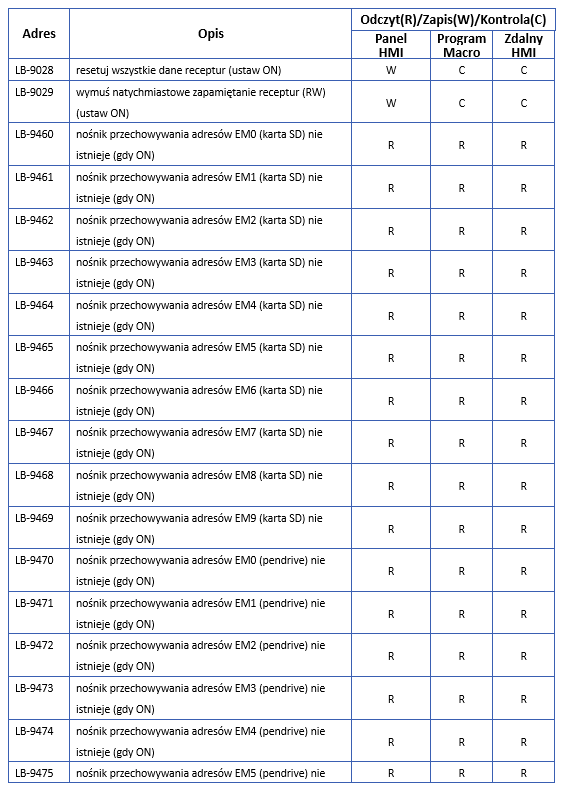

22.3.7.    Receptury i pamięć rozszerzona



. 22-12

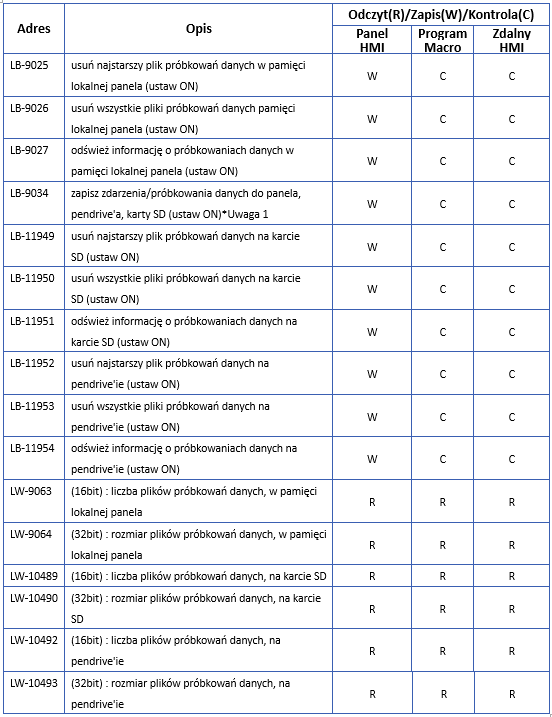

22.3.8.    Próbkowanie danych


image.png Uwaga

1.        Najkrótszy odstęp między dwoma udanymi wywołaniami funkcji wynosi 2 sekundy.

2.        Rejestry do usuwania lub aktualizacji próbek danych nie działają podczas symulacji.

. 22-13

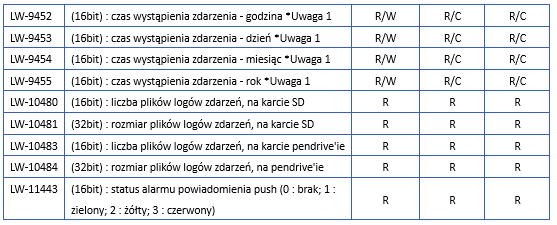

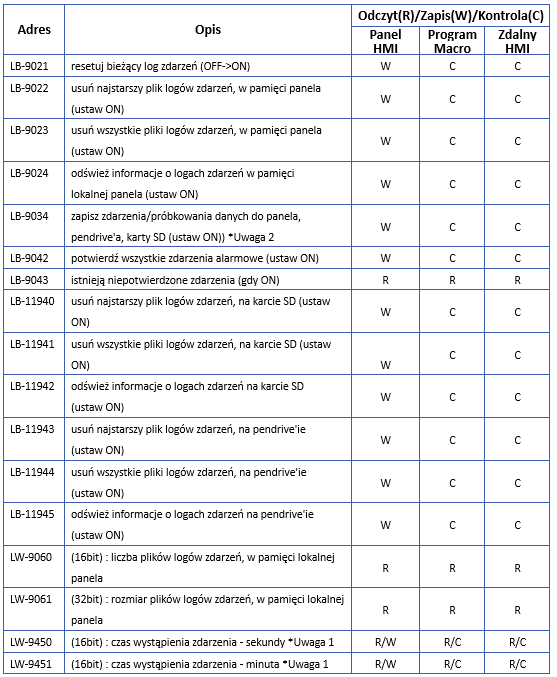

22.3.9.    Logowanie zdarzeń



image.pngUwaga

1.        Jeśli rejestry LW-9450 ~ LW-9455 są używane do uzyskania czasu dla logowania zdarzeń, należy włączyć tę opcję w [ustawieniach systemowych] »[ogólne].

2.        Najkrótszy odstęp między dwoma udanymi wywołaniami funkcji wynosi 2 sekundy.

3.        Rejestry do usuwania lub aktualizacji logów zdarzeń nie działają podczas symulacji.



image.png Naciśnij ikonę, aby pobrać projekt demonstracyjny, który wyjaśnia, w jaki sposób używać rejestrów systemowych LW-9450 do LW-9455 jako znacznika czasu dla logowania zdarzeń. Przed pobraniem należy sprawdzić połączenie internetowe.

. 22-14

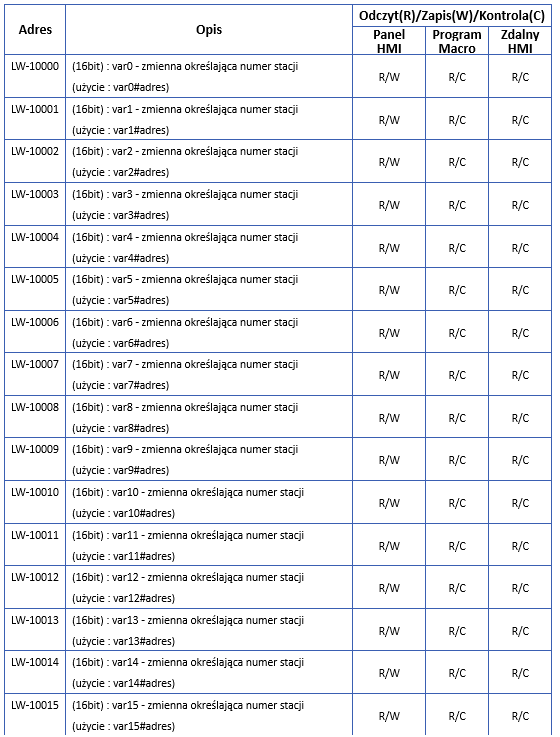

22.3.10.  Zmienne określające numer stacji


 22-15

image.pngNaciśnij ikonę, aby pobrać projekt demonstracyjny. Przed pobraniem należy sprawdzić połączenie internetowe

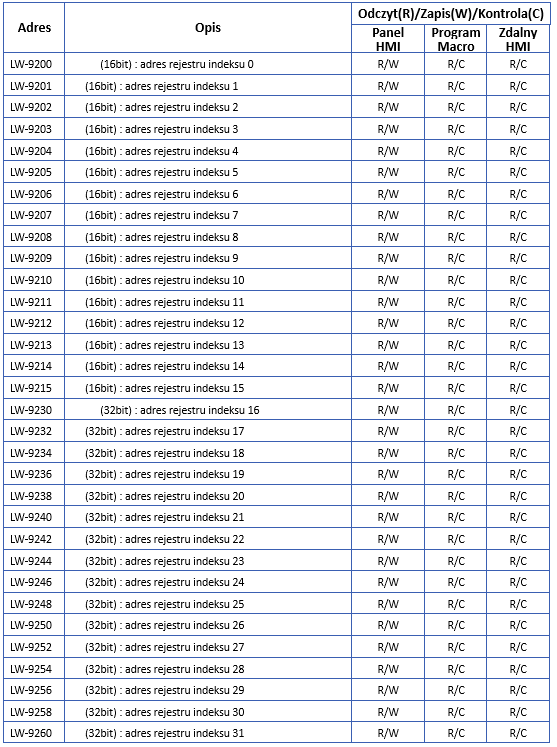

22.3.11.  Rejestry indeksu


. 22-17

image.pngNaciśnij ikonę, aby pobrać projekt demonstracyjny. Przed pobraniem należy sprawdzić połączenie internetowe.

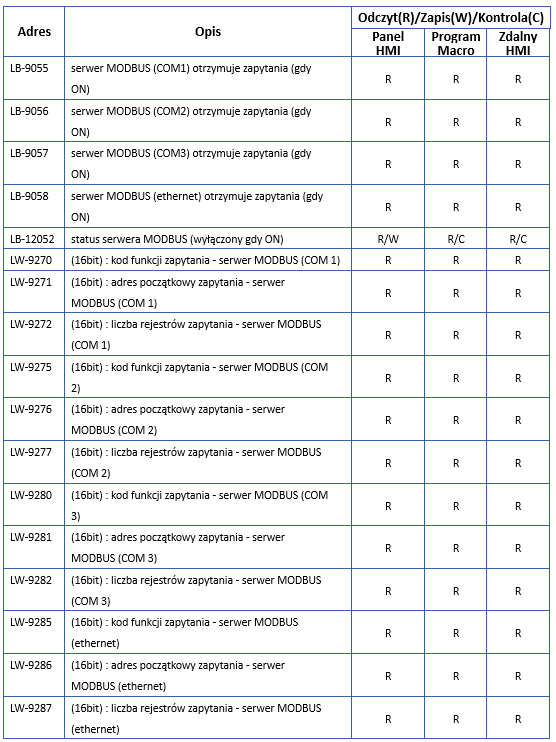

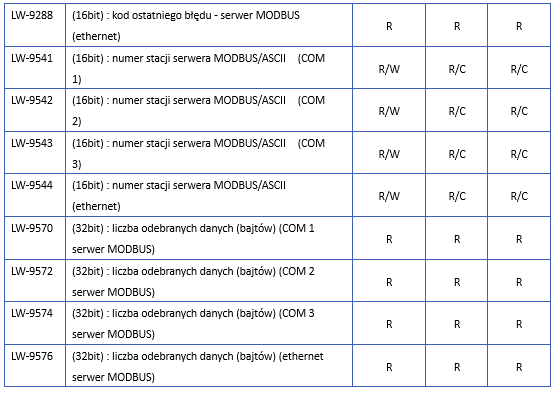

22.3.12.  Komunikacja jako MODBUS Serwer


 22-18

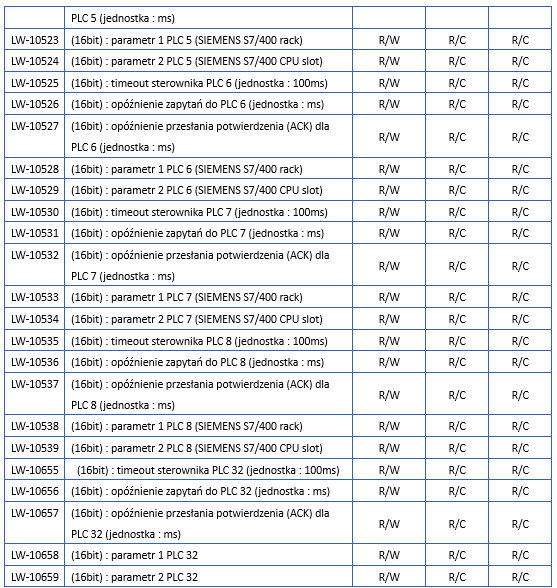

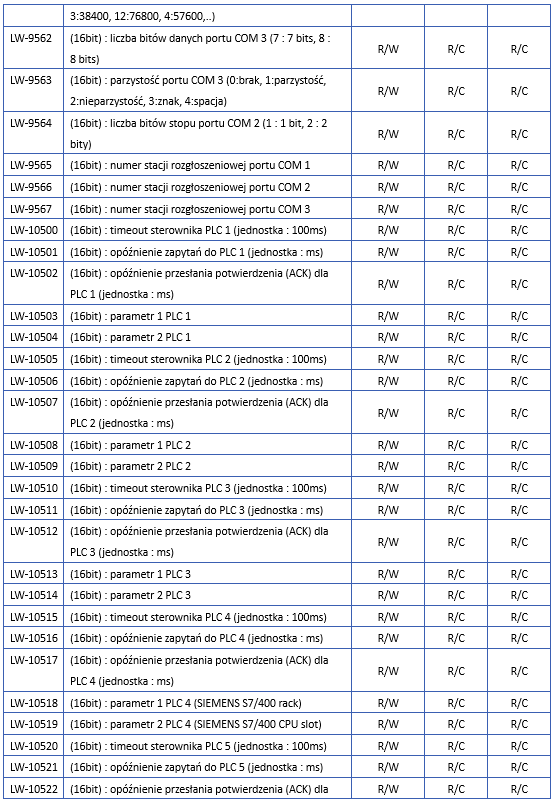

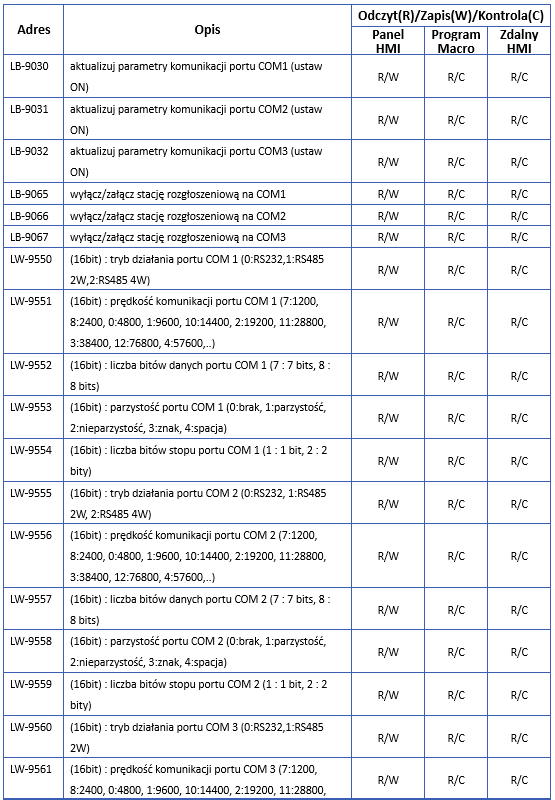

22.3.13.  Ustawienia parametrów komunikacji


 22-19

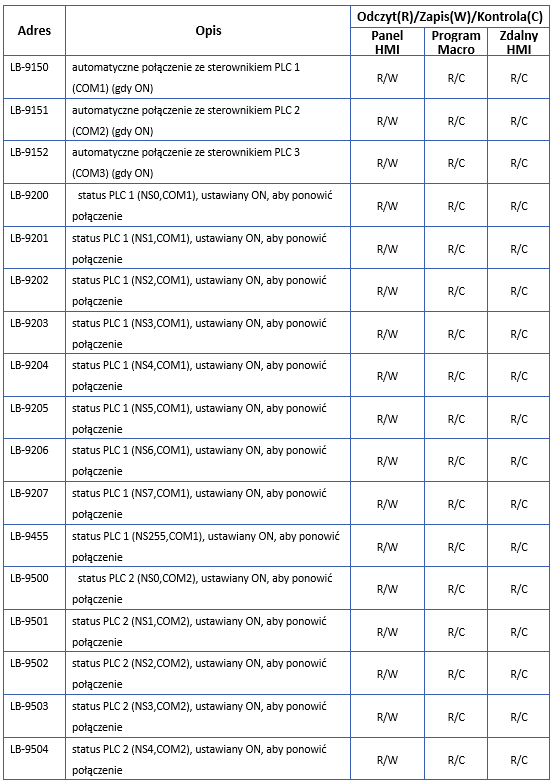

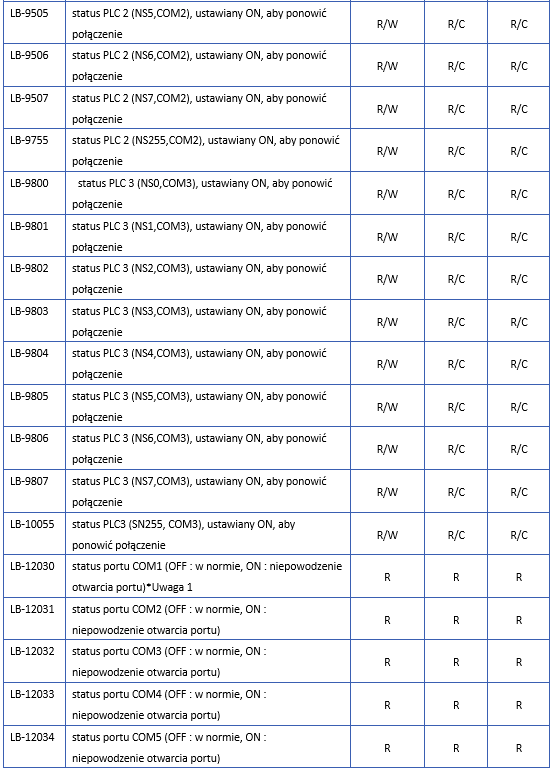

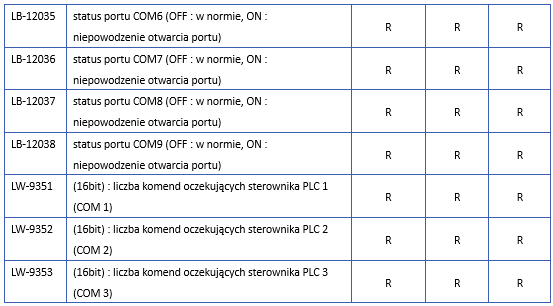

22.3.14.  Stan i kontrola komunikacji ze sterownikiem (COM)


 22-22



image.png Uwaga

1.        Status portua COM służy do sprawdzania, czy dany COM jest zajęty przez inny program podczas symulacji na komputerze.

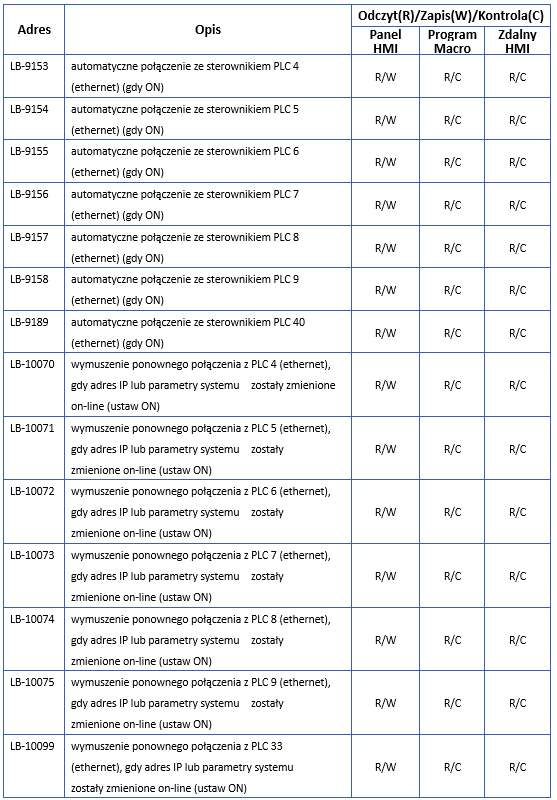

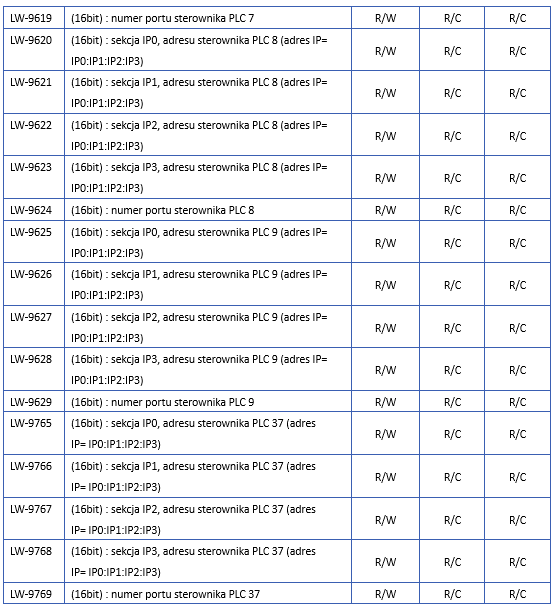

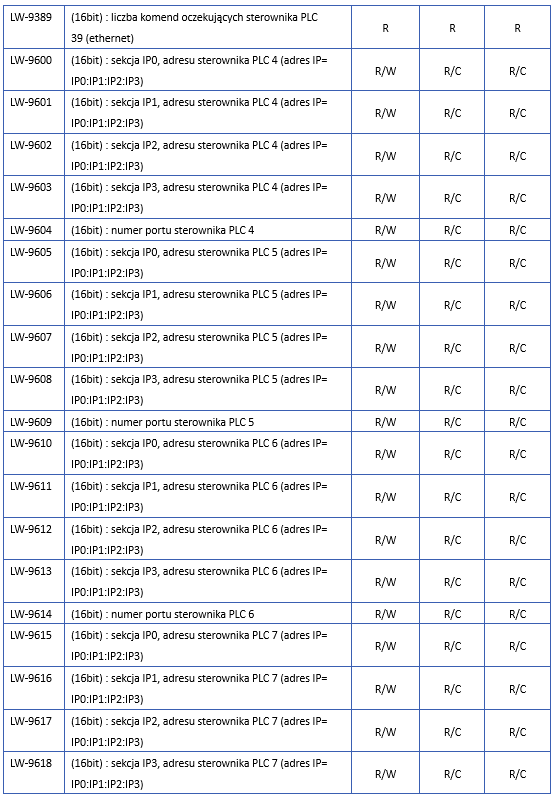

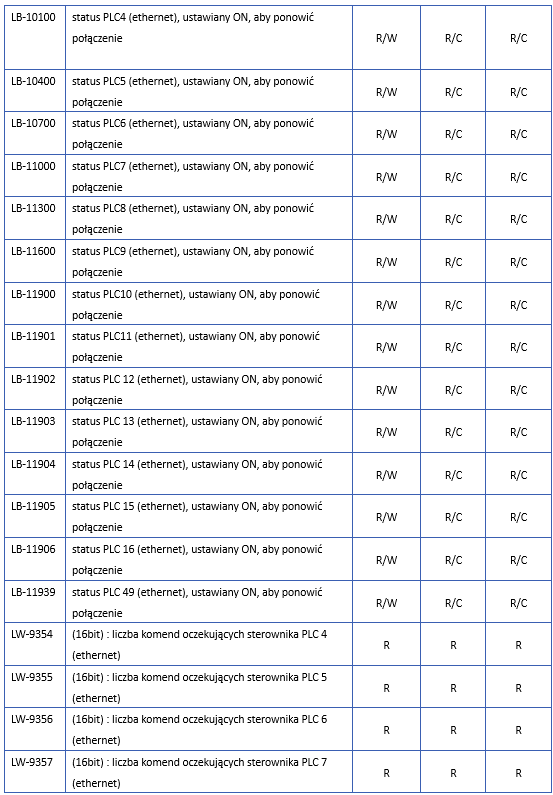

22.3.15.  Stan i kontrola komunikacji ze sterownikiem (Ethernet)


 22-24

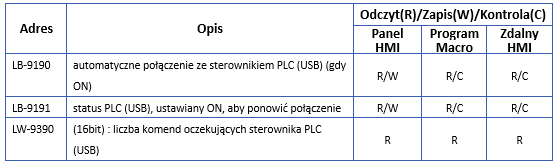

22.3.16.  Stan i kontrola komunikacji ze sterownikiem (USB)


 22-28

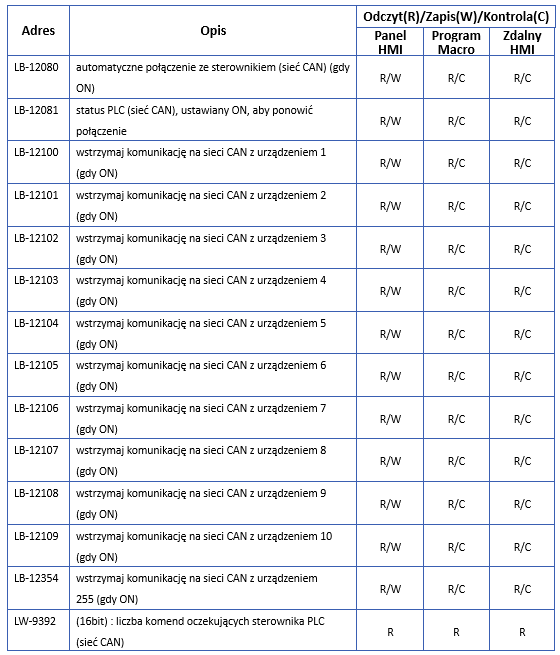

22.3.17.  Stan i kontrola komunikacji ze sterownikiem (CAN Bus)


 22-29

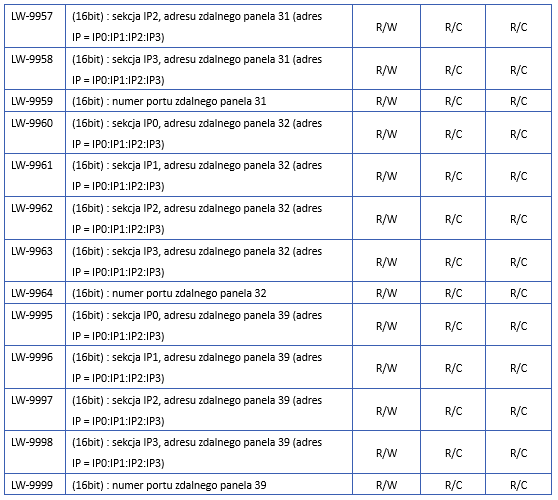

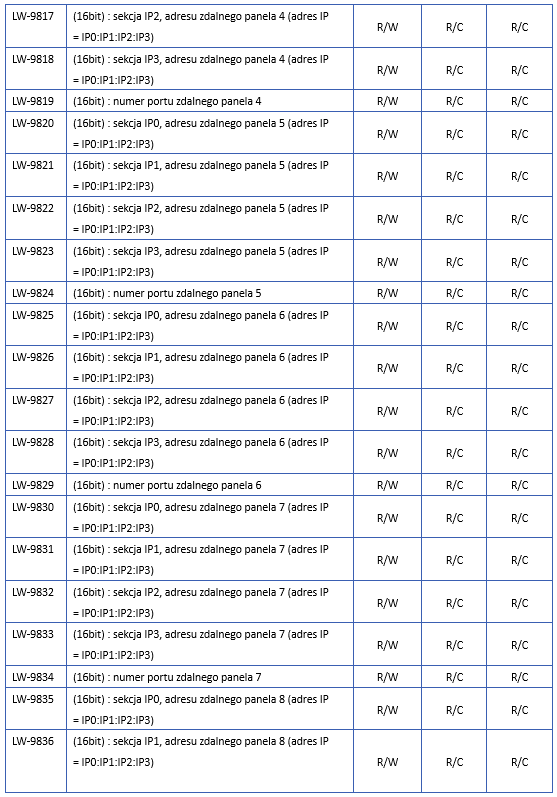

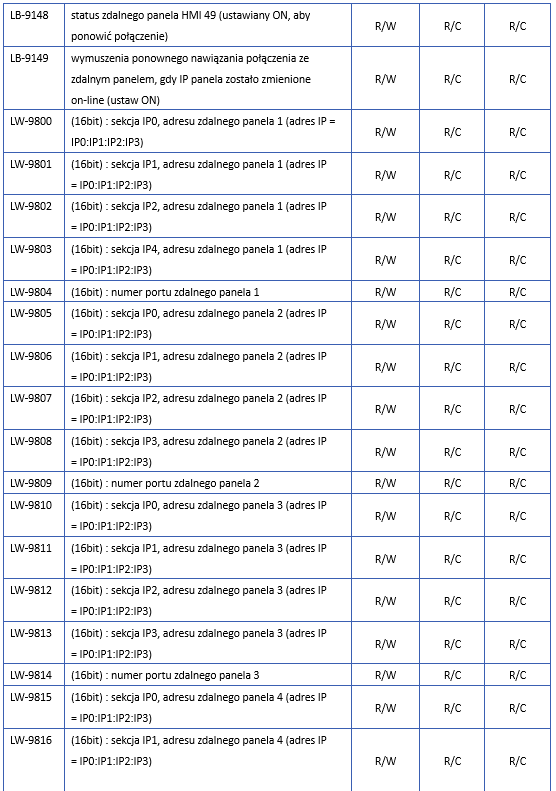

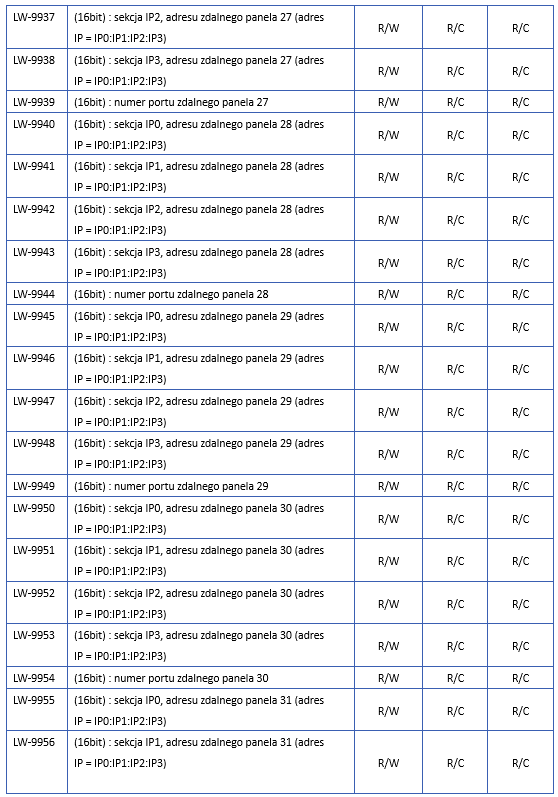

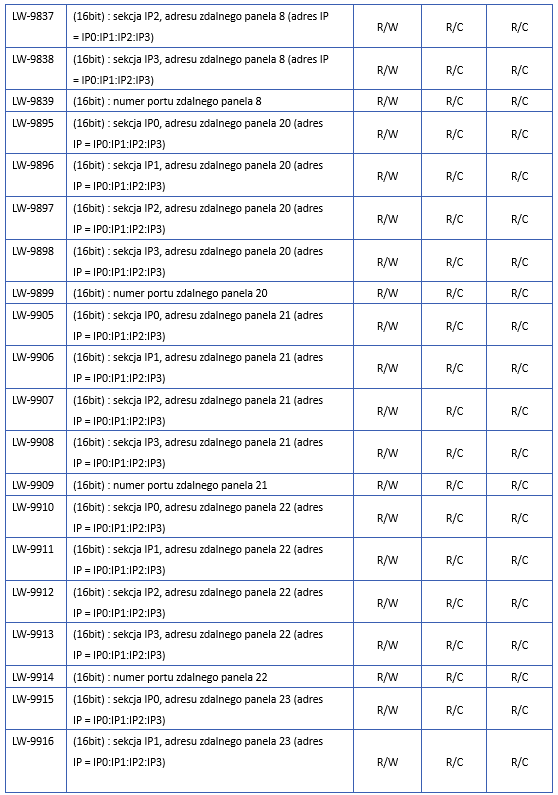

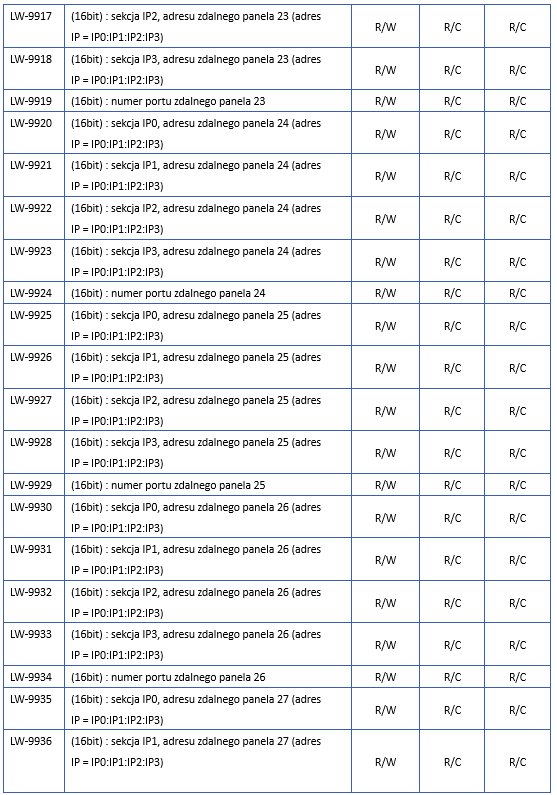

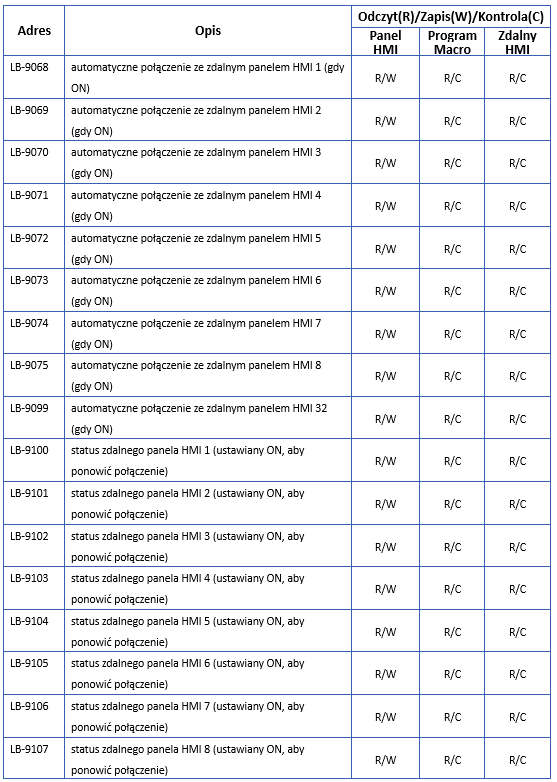

22.3.18.  Stan i kontrola komunikacji ze zdalnym panelem


.. 22-30

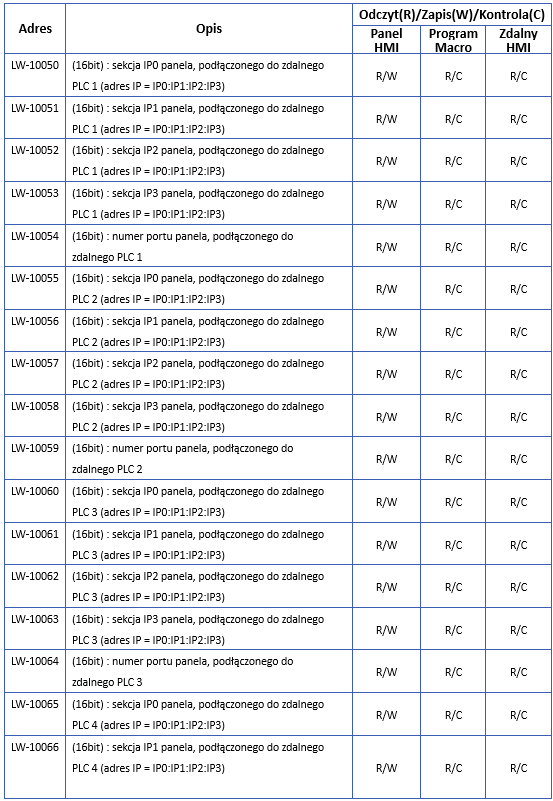

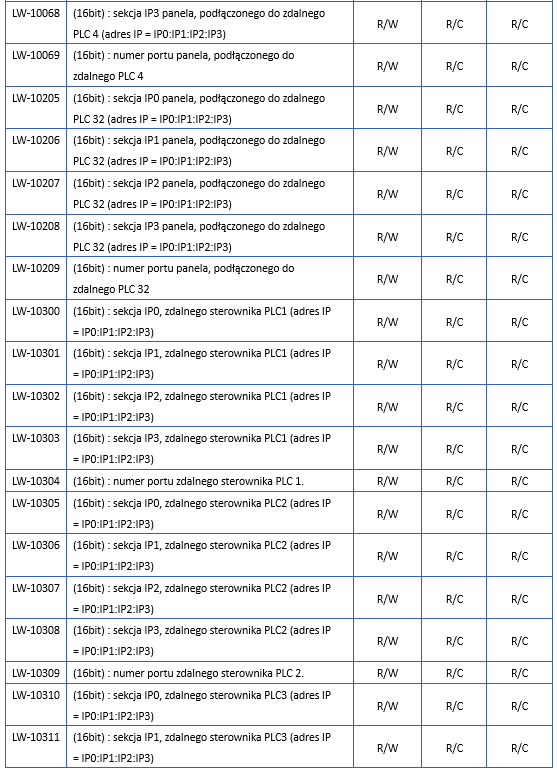

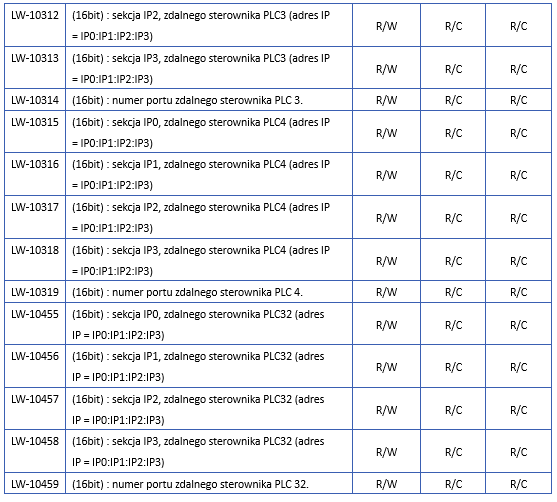

22.3.19.  Stan i kontrola komunikacji ze zdalnym sterownikiem

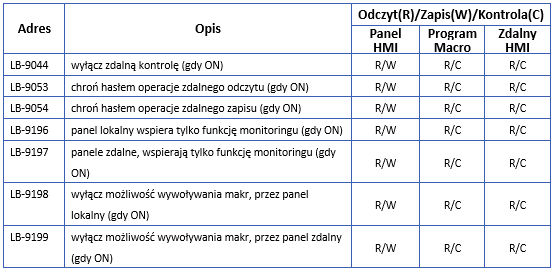

22.3.20.  Ograniczenie operacji zdalnych/lokalnych

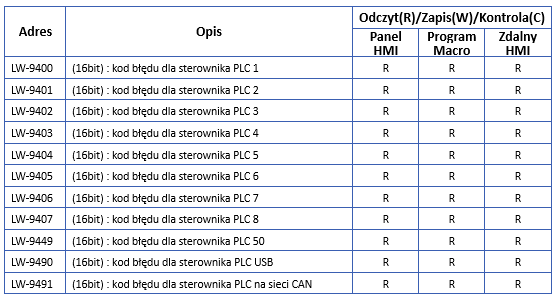

22.3.21.  Kody błędów komunikacji


image.pngUwaga

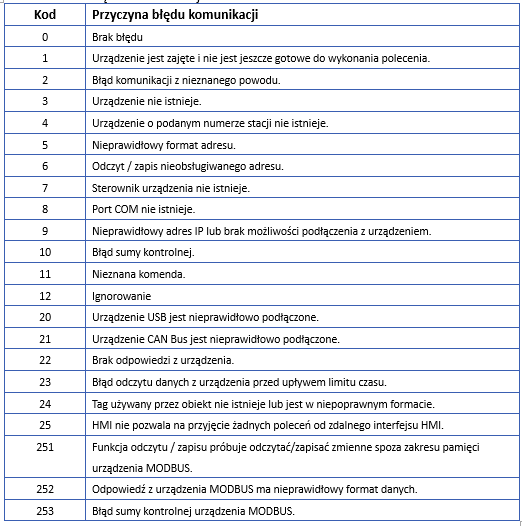

1.        Lista kodów błędów komunikacji PLC:


 22-39

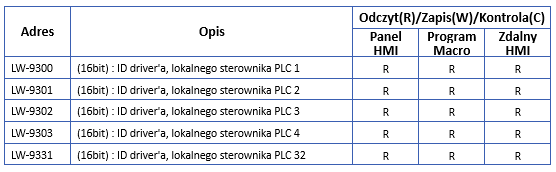

22.3.22.  ID driver’a komunikacyjnego

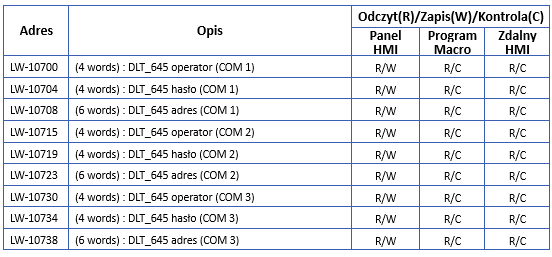

22.3.23.  Kontroler DLT645


. 22-41

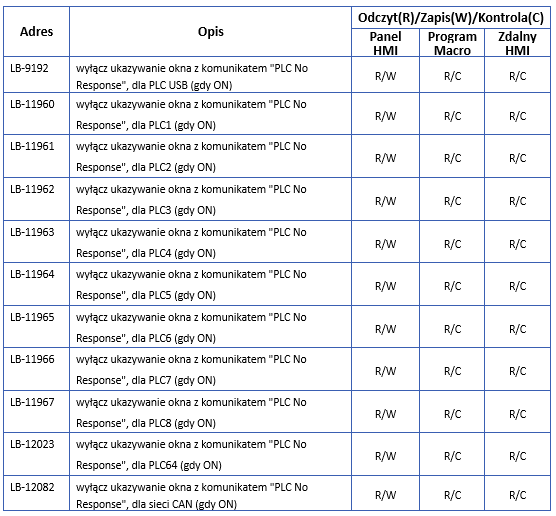

22.3.24.  Kontrola ukazywania okna [PLC No Response]


 22-41

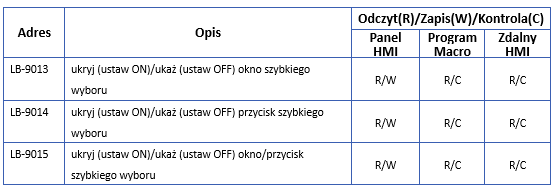

22.3.25.  Kontrola okna [Szybkiego wyboru]


 22-42

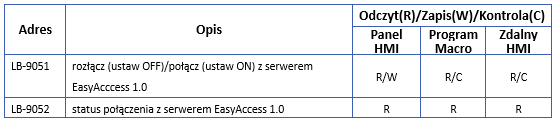

22.3.26.  EasyAccess


. 22-42

image.pngAby uzyskać więcej informacji na temat EasyAccess, odwiedź stronę http://www.ihmi.net/.

image.pngNaciśnij ikonę, aby pobrać projekt demonstracyjny. Sprawdź połączenie internetowe przed pobieraniem.

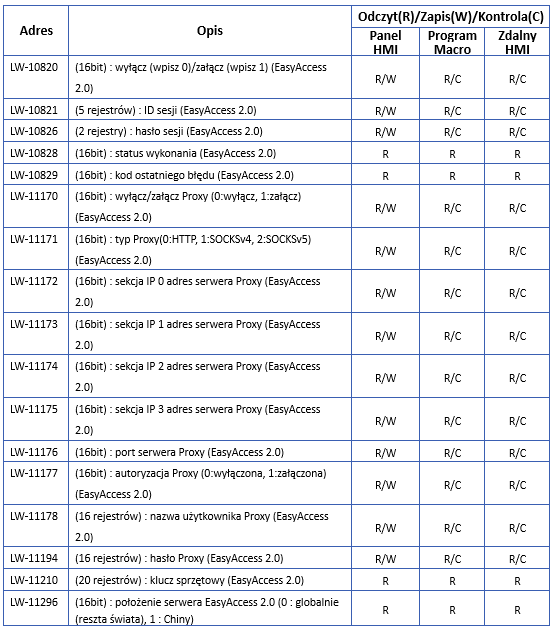

22.3.27.  EasyAccess 2.0


. 22-42

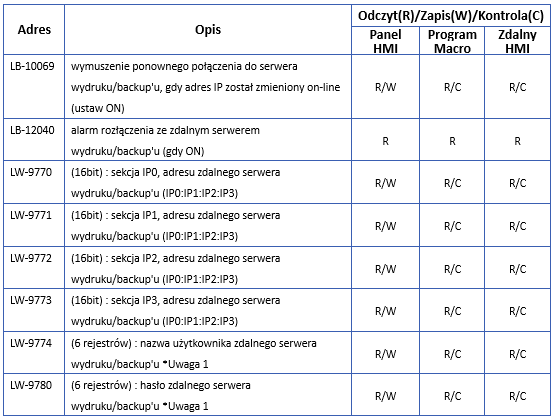

22.3.28.  Serwer wydruków/backup’u


image.pngUwaga

1.        W przypadku zmiany ustawień za pomocą zmiennych LW-9774 i LW-9780, należy zrestartować panel HMI, aby nowe ustawienia zaczęły obowiązywać.

image.pngNaciśnij ikonę, aby pobrać projekt demonstracyjny. Sprawdź połączenie internetowe przed pobieraniem.

. 22-43

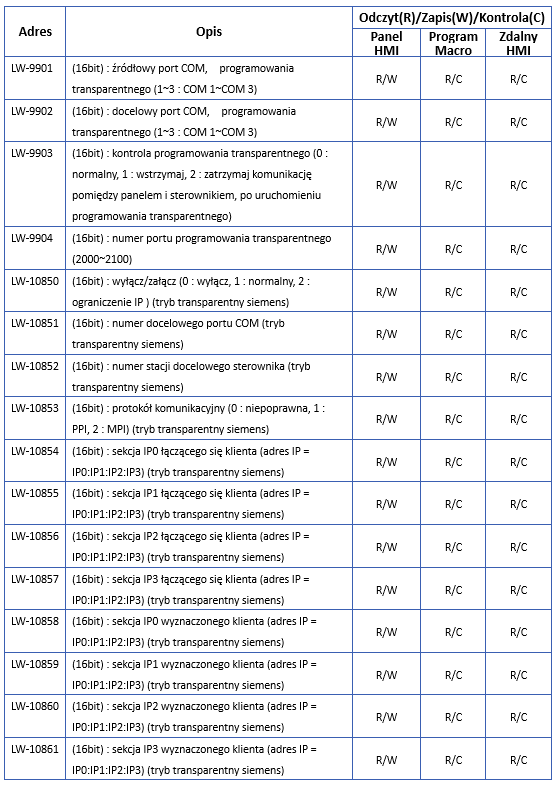

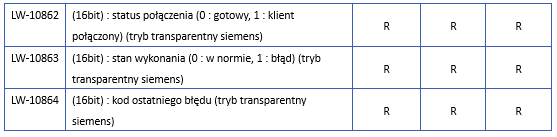

22.3.29.  Ustawienia programowania transparentnego



. 22-44

image.pngAby uzyskać więcej informacji na temat programowania transparentnego przy współpracy z sterownikiem marki Siemens zobacz rozdział “29 Programowanie transparentne”.

image.pngNaciśnij ikonę, aby pobrać projekt demonstracyjny. Sprawdź połączenie internetowe przed pobieraniem.

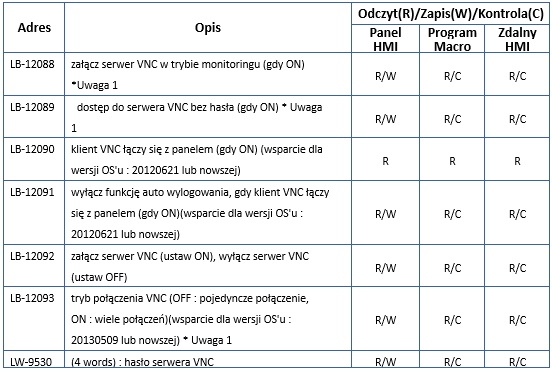

22.3.30.  Kontrola serwera VNC


. 22-45

image.pngUwaga

1.        Aby zmienić tryb pracy serwera VNC, można wykorzystać bit systemowy LB-12092. Należy zatrzymać i ponownie uruchomić serwer VNC, aby zaktualizować ustawienia.

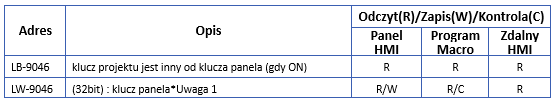

22.3.31.  Klucz projektu i klucz panela


. 22-46

image.pngUwaga

1.        Po zmianie klucza panela za pomocą zmiennej LW-9046, należy zrestartować panel HMI, aby nowe ustawienia zaczęły obowiązywać.



image.pngNaciśnij ikonę, aby pobrać projekt demonstracyjny. Sprawdź połączenie internetowe przed pobieraniem.

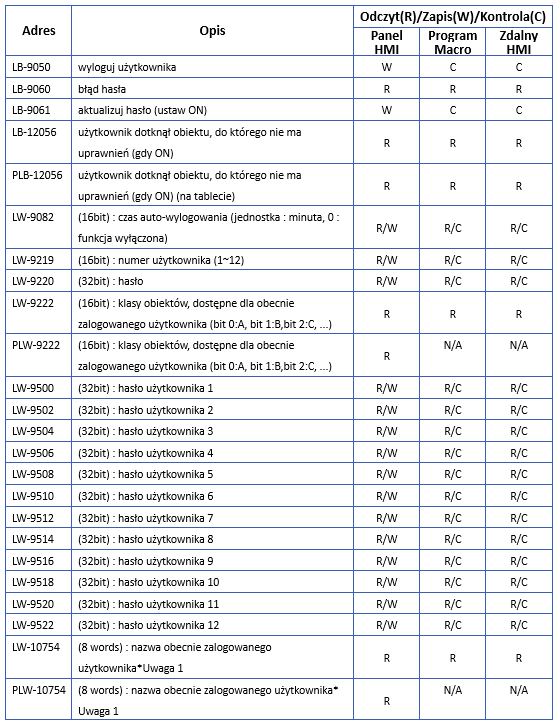

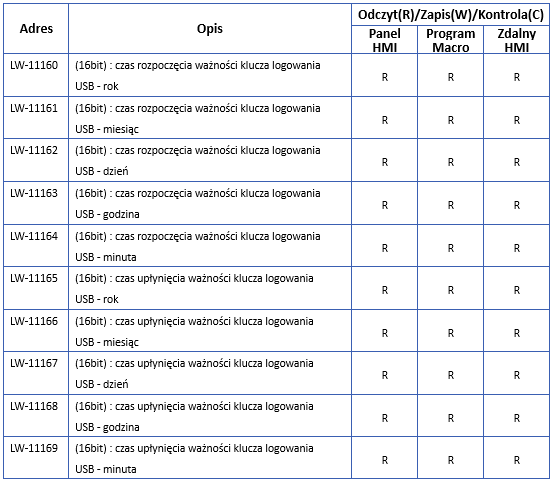

22.3.33.  Nazwa użytkownika i hasło. 22-47


image.pngUwaga

1.        Tylko dla opcji z rozszerzoną ochroną.

image.pngNaciśnij ikonę, aby pobrać projekt demonstracyjny. Sprawdź połączenie internetowe przed pobieraniem.

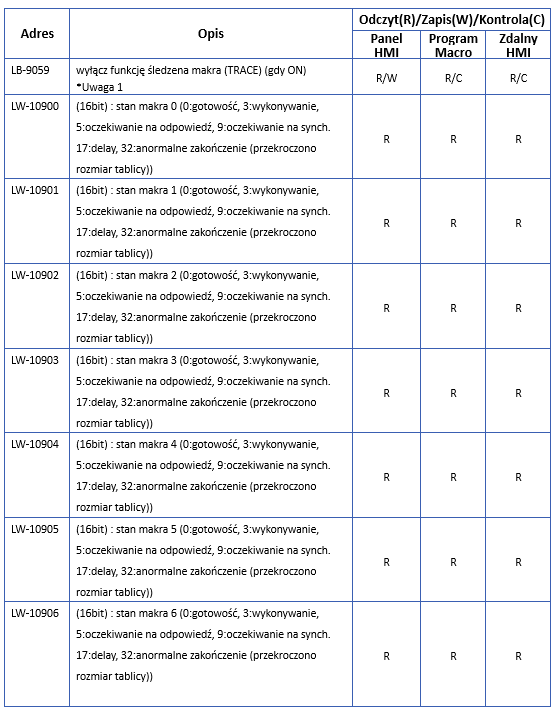

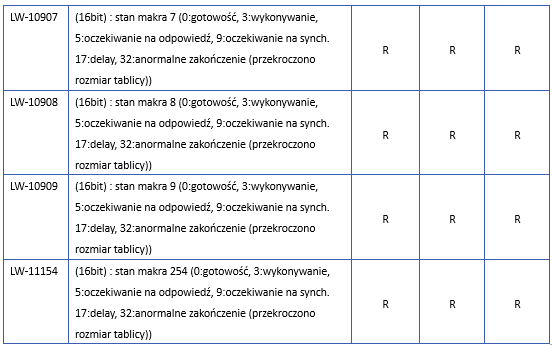

22.3.34.  Makra


. 22-48


image.pngUwaga

1.        LB-9059: Wyłącza funkcję śledzenia makr.

image.pngNaciśnij ikonę, aby pobrać projekt demonstracyjny. Sprawdź połączenie internetowe przed pobieraniem..

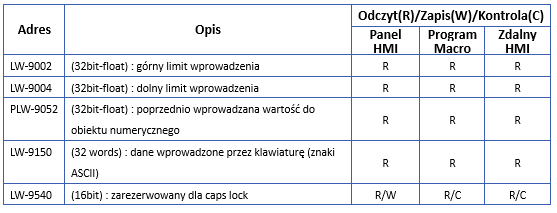

22.3.35.  Wprowadzanie wartości 22-50

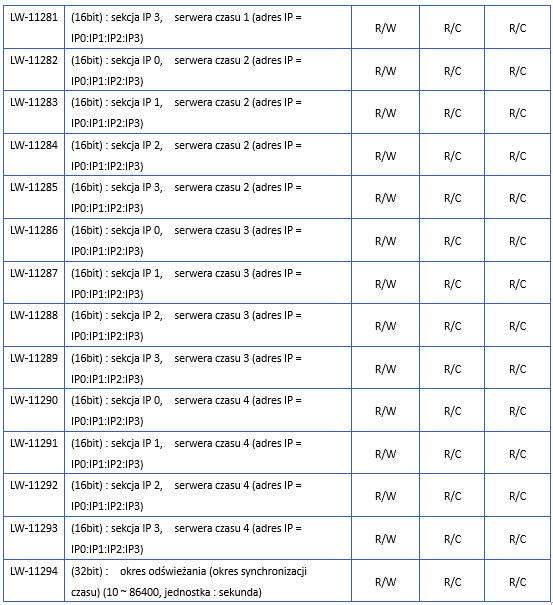

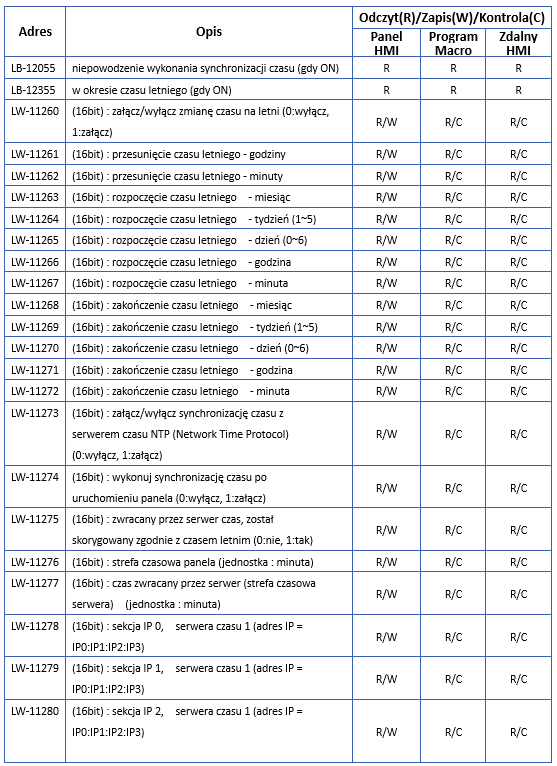

22.3.36.  Synchronizacja czasu/Czas letni 22-50

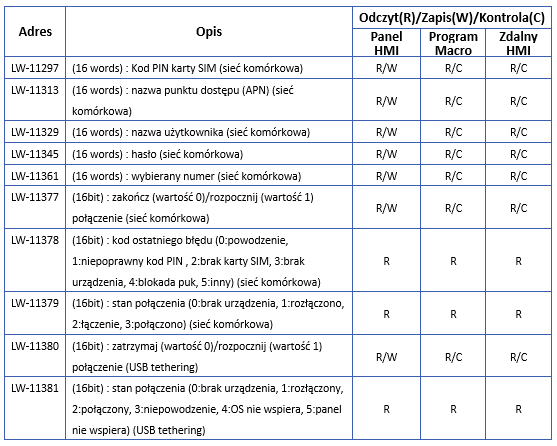

22.3.37.  Komórkowe dane sieciowe. 22-52

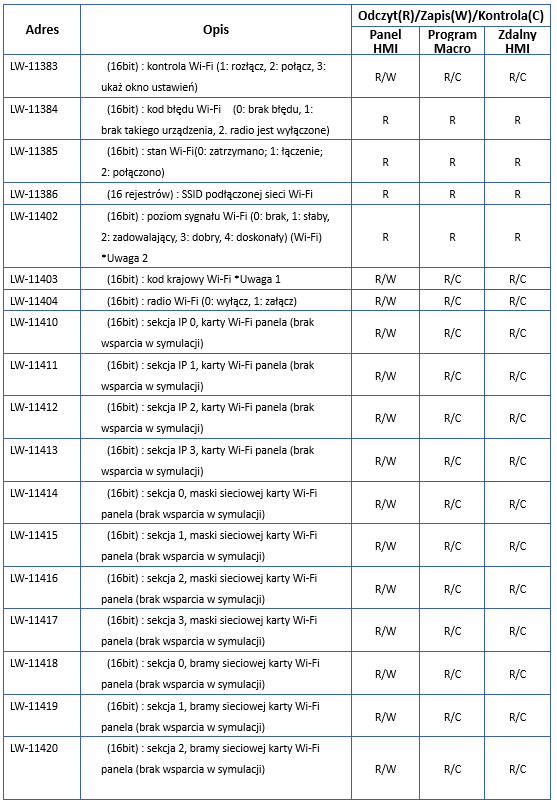

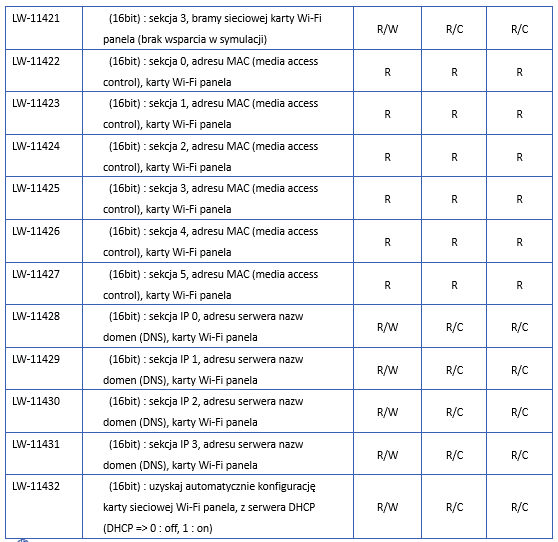

22.3.38.  Ustawienia Wi-Fi 22-52



image.png Uwaga

1.        Wprowadzanie kodów krajowych Wi-Fi w formacie ASCII dla wielkich liter (ustawienie natychmiast wejdzie w życie). Przepisy dotyczące łączności bezprzewodowej różnią się w zależności od kraju. Wybór kodu kraju wpływa na listę kanałów radia bezprzewodowego.

2.        Moc sygnału jest podzielona na cztery poziomy: 1. Słabe (<-70 dBm), 2. Średnie (-60 ~ -70 dBm), 3. Dobre (-50 ~ -60 dBm), 4. Doskonałe (> -50 dBm)

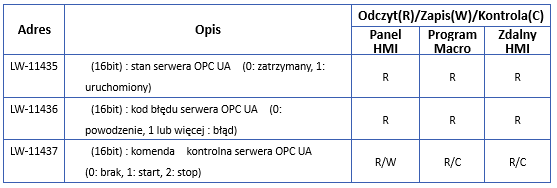

22.3.39.  Serwer OPC UA. 22-54

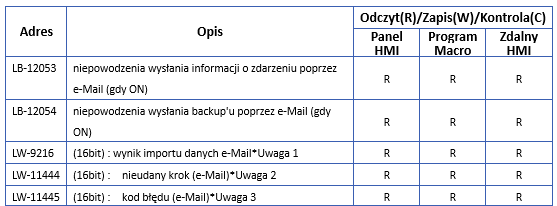

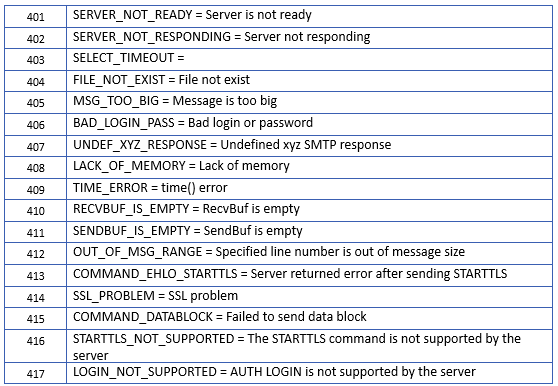

22.3.40.  e-Mail


image.pngUwaga

1.        1: powodzenie importu, 2: błąd importu (plik nie istnieje)

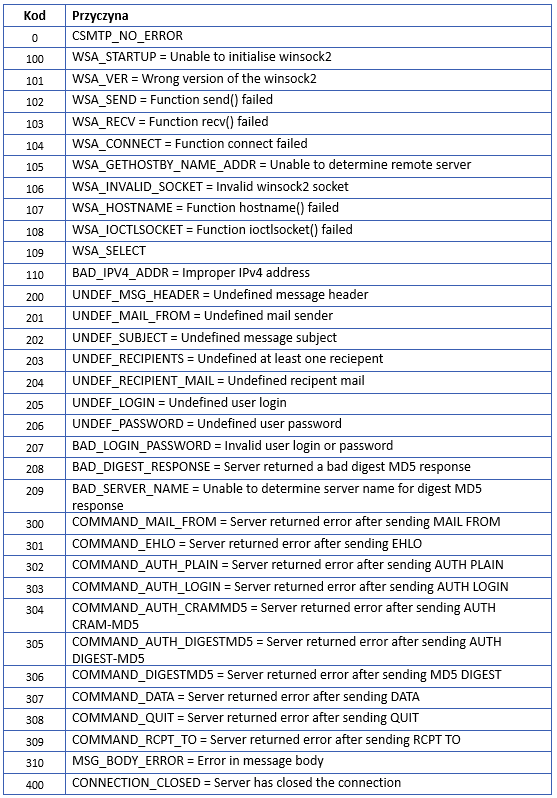

2.        Kody błędów nieudanych kroków obejmują:



3.        Komunikaty o błędach wysyłane z serwera pocztowego można wyświetlić w wyznaczonym rejestrze, a długość wyświetlanego komunikatu jest regulowana w ustawieniach systemowych w zakładka e-mail» [Wiadomość o błędzie].

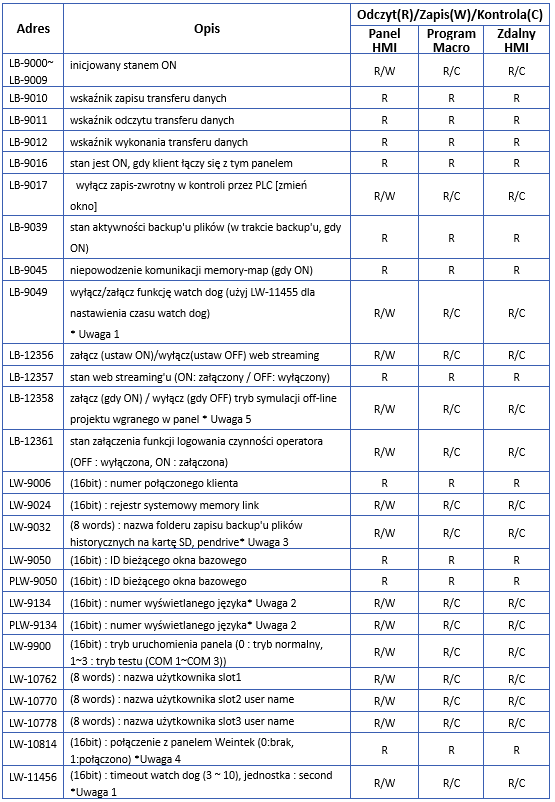

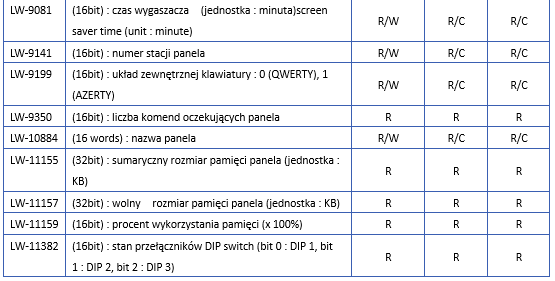

22.3.41.        Różne

 22-55


image.pngUwaga

1.        When LB-9049 watch dog function is enabled, watch dog automatically reboots the system after the HMI stops functioning for a specified period of time.

2.        To display texts on objects in multiple languages, except for using Label Library, the system reserved register [LW-9134: language mode] is needed. The value range in LW-9134 is 0 ~ 23 (PLW-9134 is 0~7). The values in LW-9134 relates to the languages downloaded to HMI. LW-9134 value and language correspondence vary according to the languages selected during project compilation and download.

For example: If 5 languages are defined by user in Label Library as Language 1 (Traditional Chinese), Language 2 (Simplified Chinese), Language 3 (English), Language 4 (French), and Language 5 (Japanese). If only Language 1, 3, 5 are downloaded, the corresponding language of the value in LW-9134 will be 0 → Language 1 (Traditional Chinese), 1 → Language 3 (English), 2 → Language 5 (Japanese). The following demo project explains how to switch languages using Option List Object and LW-9134.



image.pngNaciśnij ikonę, aby pobrać projekt demonstracyjny. Sprawdź połączenie internetowe przed pobieraniem..

3.        The default name of the backup data folder will be the HMI name.

4.        When the USB Host is connected to a Weintek HMI, the address is set to 1, for testing if the USB Client of another Weintek HMI works normally.

5.        This register allows switching to off-line mode on HMI. In off-line mode, “PLC No Response” message will not show even when HMI is not properly connected. In this case, PLC related objects can still operate, however, the values are not read by / written to PLC.
