41. Energia

W tym rozdziale wyjaśniono, jak monitorować i rejestrować zużycie energii oraz obliczać przyszłe zapotrzebowanie na energię.

41.1. Konfiguracja zapotrzebowania na energię

41.1.1. Wprowadzenie

Monitorując zużycie energii w określonym przedziale czasu, funkcja zużycia energii może obliczyć przyszłe zapotrzebowanie na energię i pomóc w oszczędzaniu energii.

41.1.2. Konfiguracja

Kliknij ikonę Ustawienia zużycia energii na pasku narzędzi lub wybierz [Energia] » [Zużycie] » [Ustawienie], aby otworzyć okno dialogowe ustawień. Skonfiguruj ustawienia w zakładce ogólnej i zakładce zadany próg, a następnie naciśnij OK; zostanie dodany nowy obiekt zużycia energii.

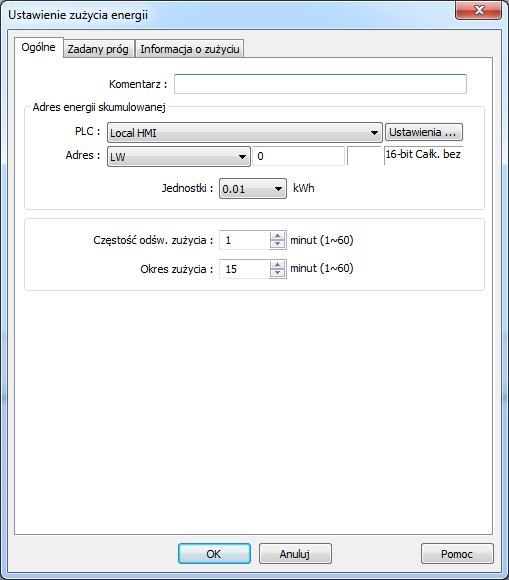

Zakładka ogólna

Opcja	Opis
Adres energii skumulowanej	Ten adres rejestruje zużycie energii. Jednostka może być ustawiona, jako 0,1 / 0,01 / 0,001 kWh (kilowatogodziny).
Częstość odśw. zużycia	Częstotliwość rejestrowania zużycia energii, zakres wynosi od 1 do 60 minut
Okres zużycia	Częstotliwość obliczania zużycia energii. Zakres wynosi od 1 do 60 minut

Uwaga

n Należy pamiętać, że okres zużyci musi być całkowitą wielokrotnością częstotliwości odświeżania zużycia.

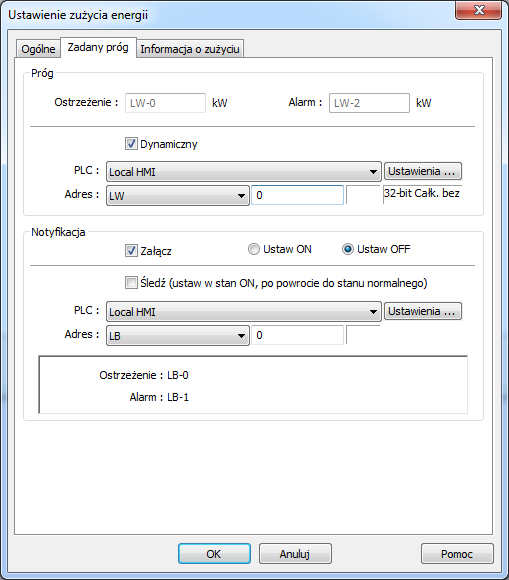

Zadany próg

Opcja	Opis
Próg	Gdy wartości w podanych adresach osiągną wartości określone w polach Ostrzeżenie i Alarm, zostanie wygenerowane ostrzeżenie i alarm. Zadane progi mogą być dynamicznie i zmieniane w czasie wykonywania.
Notyfikacja	Gdy szacowane zapotrzebowanie na energię osiągnie zadany próg, status określonego bitu zostanie odpowiednio zmieniony.
Śledź	Jeśli opcja jest wybrana, gdy szacowane zapotrzebowanie na energię spadnie poniżej zadanego progu, status bitu notyfikacji powróci do swojego pierwotnego stanu

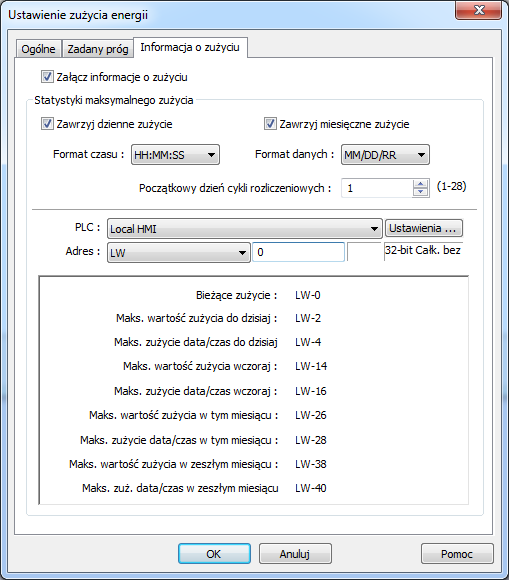

Informacja o zużyciu

Opcja	Opis
Załącz informacje o zużyciu	Włącza opcje statystyki maksymalnego zużycia
Statystyki maksymalnego zużycia	Maksymalne zapotrzebowanie na energię z dnia dzisiejszego / wczorajszego oraz z bieżącego miesiąca / ostatniego miesiąca można zapisać w odpowiednich adresach. Można określić format czasu / daty i dzień rozpoczęcia cyklu rozliczeniowego.

41.2. Wyświetlanie zużycia energii

41.2.1. Wprowadzenie

Wykres zapotrzebowania na energię wyświetla wartości z obiektu ustawienia zapotrzebowania na energię.
Można określić styl czcionki, siatki i linii przebiegu, oraz wyświetlić progi na wykresie

41.2.2. Konfiguracja

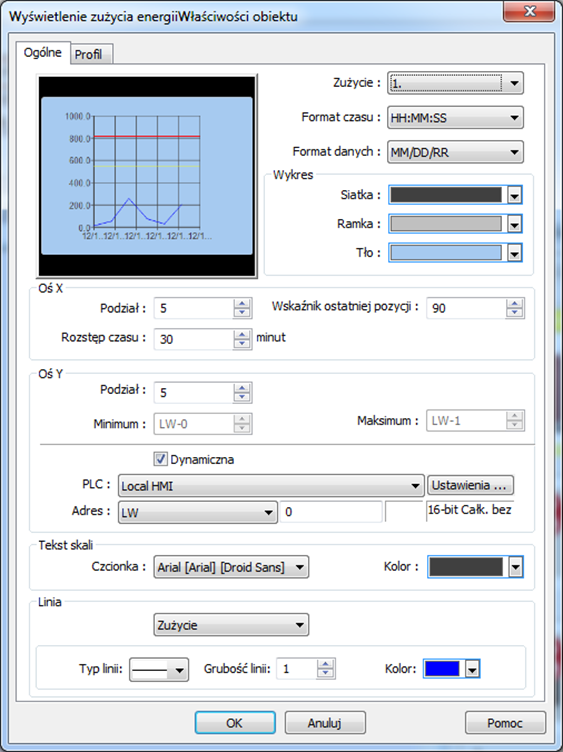

Naciśnij ikonę Wyświetlanie zużycia energii na pasku narzędzi lub wybierz [Energia] » [Zużycie] » [Wyświetlanie], aby otworzyć okno dialogowe ustawień. Skonfiguruj atrybuty i naciśnij OK; zostanie utworzony obiekt wyświetlania zużycia energii.

Zakładka ogólna

Opcja	Opis
Indeks obiektu	Wybierz istniejący obiekt zużycia energii, jako źródło danych dla obiektu wyświetlania zużycia energii
Format czasu	Ustaw format daty i godziny
Wykres	Ustaw kolory siatki, ramki i tła
Oś X	Ustaw liczbę podziałów i zakres dla osi X. Wskaźnik ostatniej pozycji: Współczynnik reprezentuje pozycję wzdłuż osi X, gdzie 50% oznacza środek, a 100% oznacza prawy koniec. Ta opcja określa pozycję do wyświetlenia najnowszych danych, a dopuszczalny zakres wynosi: 50% ~ 100%.
Oś Y	Ustaw liczbę podziałów i zakres dla osi Y. Limity można zmieniać dynamicznie w czasie wykonywania.
Teks skali	Ustaw czcionkę i kolor tekstu skali.
Linia	Można wyświetlić trzy linie: Żądanie, Alarm i Ostrzeżenie. Typ, szerokość i kolor linii można dostosować.

Przykład 1

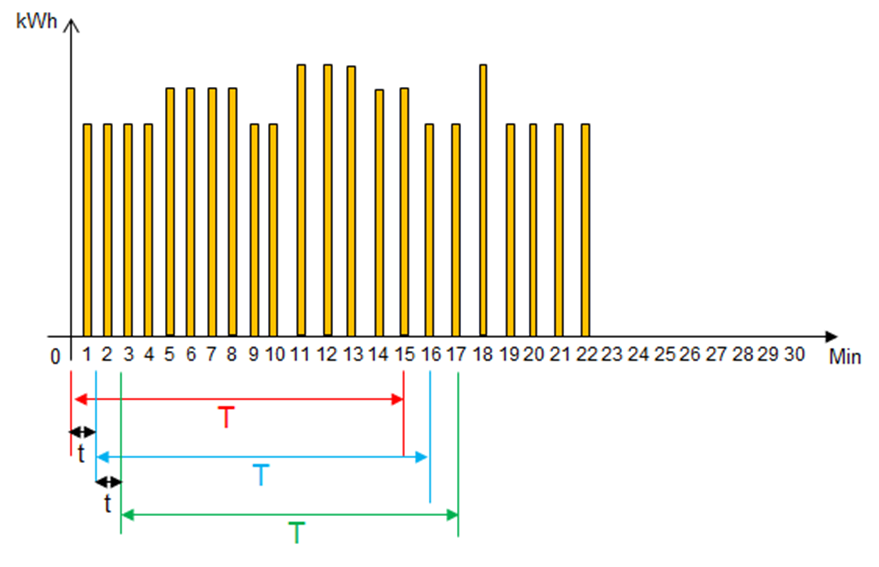

Poniższy przykład ilustruje zależność między okresem zużycia (T) a częstością odświeżania zużycia (t) wspomnianymi wcześniej.

1. Jak pokazano na powyższym rysunku, gdy t = 1, częstotliwość rejestrowania zużycia energii będzie raz na minutę. Gdy T = 15, co 15 minut, zostanie obliczona suma zużycia energii zmierzona co minutę (t = 1).

2. Od 1 do 15 minuty (czerwona strefa), pobór energii mierzony, co minutę zostanie dodany, aby uzyskać całkowite zużycie. Łączna suma czasów zostanie użyta w celu uzyskania wartości (kWh) wskazującej szacowane zapotrzebowanie na energię.

3. Od 2 do 16 minuty (czerwona strefa), pobór energii mierzony co minutę zostanie dodany, aby uzyskać całkowite zużycie. Łączna suma czasów zostanie użyta w celu uzyskania wartości (kWh) wskazującej szacowane zapotrzebowanie na energię.

4. Od 3 do 17 minuty (czerwona strefa), pobór energii mierzony co minutę zostanie dodany, aby uzyskać całkowite zużycie. Łączna suma czasów zostanie użyta w celu uzyskania wartości (kWh) wskazującej szacowane zapotrzebowanie na energię

5. Obiekt wyświetlania zużycia energii wykreśli szacunkowe zapotrzebowanie na energię.

6. Jeśli t = 3 i T = 15, szacowane zapotrzebowanie na energię będzie wynosić: suma ostatnich 5 rekordów (15/3 = 5) razy 4 (15 minut to kwadrans).

7. Jeśli t = 5 i T = 30, szacowane zapotrzebowanie na energię będzie: Suma ostatnich 6 rekordów (30/5 = 6) razy 2 (30 minut to pół godziny).

Naciśnij ikonę, aby pobrać projekt demonstracyjny. Sprawdź połączenie internetowe przed pobraniem projektu demonstracyjnego.
