39. Ochrona danych

Rozdział ten omawia jak ustawić ochronę danych.

39.1. Wprowadzenie

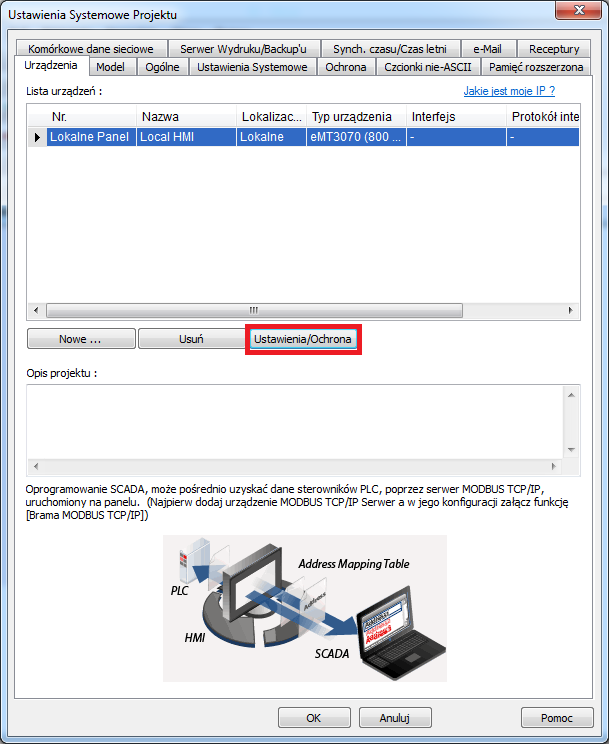

Ochrona danych umożliwia ustawienie ograniczeń operacji zapisu, które modyfikują lokalne dane słowa i bity. W tym celu należy otworzyć [Ustawienia systemowe] » a następnie wybrać zakładkę [Urządzenia], nacisnąć na [Lokalny Panel], a następnie kliknąć przycisk [Ustawienia / Ochrona].

39.2. Konfiguracja

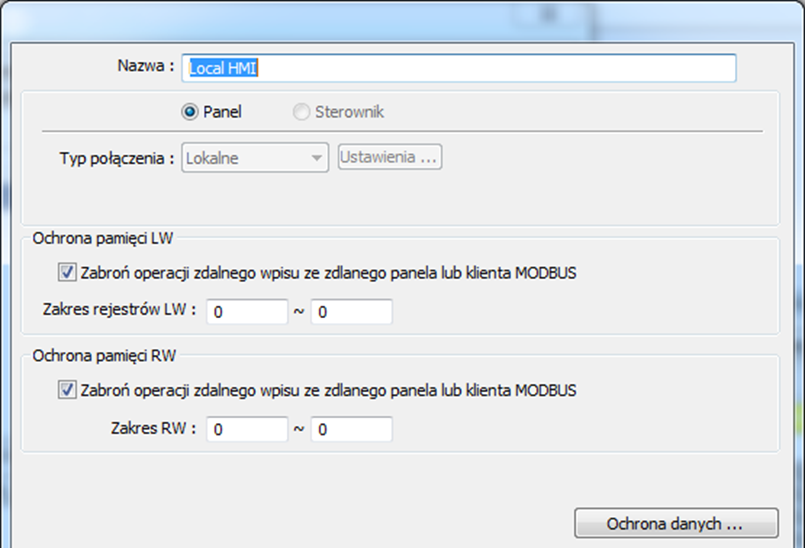

Poniżej przedstawiono okno dialogowe ustawień:

Opcja

Opis

Ochrona pamięci LW \

Zabroń operacji zdalnego wpisu ze zdalnego panela lub klienta Modbus

Jeśli opcja zostanie wybrana, zdalny klient HMI lub MODBUS nie będzie mógł zapisywać określonych adresów LW.

Ochrona pamięci RW \

Zabroń operacji zdalnego wpisu ze zdalnego panela lub klienta Modbus

Jeśli opcja zostanie wybrana, zdalny klient HMI lub MODBUS nie będzie mógł zapisywać określonych adresów RW.

Naciśnij przycisk [Ochrona danych], aby ustawić ograniczenia operacji zapisu, które modyfikują lokalne dane słowa i bity.

39.2.1. Ustawienia ochrony słów

Ustaw ograniczenia dotyczące lokalnych adresów rejestrów słownych.

Opcja	Opis
Opis	Wprowadź opis lub notatkę dotyczącą wprowadzonego ustawienia
Tryb adresu	Wybierz [Rejestr], aby ustawić odpowiednie atrybuty.
War. minimalna	Ustaw minimalną wartość, która może zostać wprowadzona do wskazanego adresu
War. maksymalna	Ustaw maksymalną wartość, która może zostać wprowadzona do wskazanego adresu
Wyłącz funkcję zdalnego wpisu	Po wybraniu tej opcji, zdalny HMI nie będzie mógł zapisywać chronionych adresów
Stosuj tylko dla operacji zdalnego wpisu	Po wybraniu tej opcji, zakres od [War. minimalna] do [War. maksymalna] będzie obowiązywał tylko dla wartości wprowadzanych z zdalnego panela
Używaj wartości minimalnej, gdy wpisywana jest wartość mniejsza od tego limitu	Jeśli wybrano tę opcję, gdy zapisana wartość jest mniejsza niż [War. minimalna], system zapisze w zamian określoną minimalną wartość. Jeśli nie jest zaznaczona ta opcja, gdy zapisana wartość jest mniejsza niż [War. minimalna], system zachowa oryginalną wartość
Używaj wartości maksymalnej, gdy wpisywana jest wartość większa od tego limitu.	Jeśli wybrano tę opcję, gdy zapisana wartość jest większą niż [War. maksymalna], system zapisze w zamian określoną maksymalną wartość. Jeśli nie jest zaznaczona ta opcja, gdy zapisana wartość jest większa niż [War. maksymalna], system zachowa oryginalną wartość
Notyfikacja	Gdy zapisana wartość nie mieści się w podanym zakresie od [War. minimalna] do [War. maksymalna], system ustawi wyznaczony adres bitowy w stan ON lub OFF w zależności od ustawień.

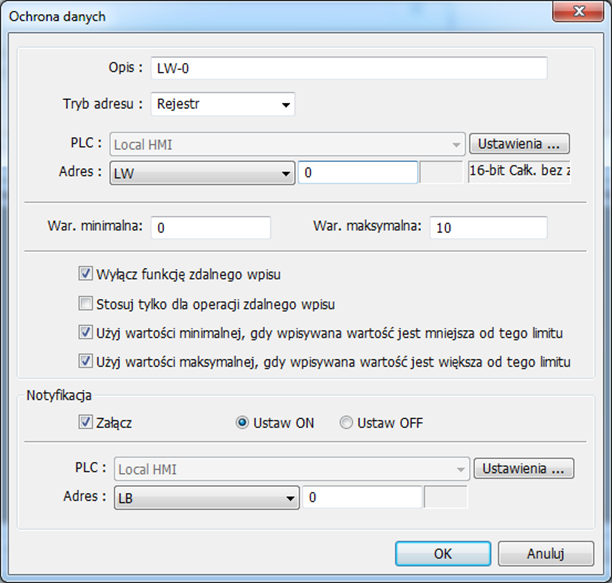

Jak pokazano na powyższym rysunku, zdalny panel HMI nie będzie mógł zapisywać danych do LW-0, a gdy wartość zapisana na adres lokalny będzie większa niż 10, zamiast tego zostanie zapisana wartość 10, a bit powiadomienia LB-0 będzie włączony.

39.2.2. Ustawienia ochrony bitów

Ustaw ograniczenia dotyczące lokalnych bitów.

Opcja	Opis
Opis	Wprowadź opis lub notatkę dotyczącą wprowadzonego ustawienia
Tryb adresu	Wybierz [Bit], aby ustawić odpowiednie atrybuty
Ustaw tylko ON	Jeśli wybrano tę opcję, wyznaczony adres bitowy może być ustawiony tylko w stan ON
Ustaw tylko OFF	Jeśli wybrano tę opcję, wyznaczony adres bitowy może być ustawiony tylko w stan OFF.
Wyłącz funkcję zdalnego wpisu	Po wybraniu tej opcji, zdalny HMI nie będzie mógł zapisywać chronionych adresów.
Stosuj tylko dla operacji zdalnego wpisu	Jeśli ta opcja jest zaznaczona, określony warunek służy tylko do ograniczenia operacji zapisu przez urządzenie zdalne
Notyfikacja	Gdy opcja jest wybrana: l [Ustaw ON], system wystawi adres bitowy w stan ON przy próbie ustawienia w stan OFF chronionego adresu bitowego. l [Ustaw OFF], system wystawi adres bitowy w stan OFF przy próbie ustawienia w stan ON chronionego adresu bitowego.

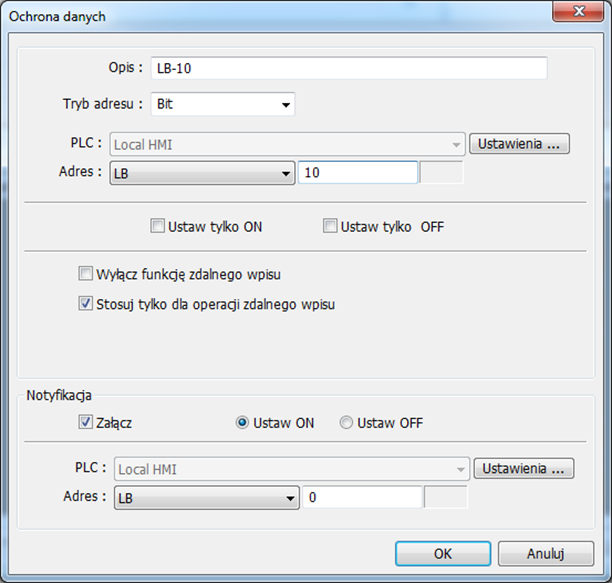

Jak pokazano na powyższym rysunku, zdalny panel HMI może ustawić tylko LB-10, a lokalny HMI nie ma ograniczeń. Jeżeli zdalny HMI podejmie próbę wyłączenia LB-10, system wystawi bit LB-0 w stan ON.
